链条耳焊接加工专用设备结构设计

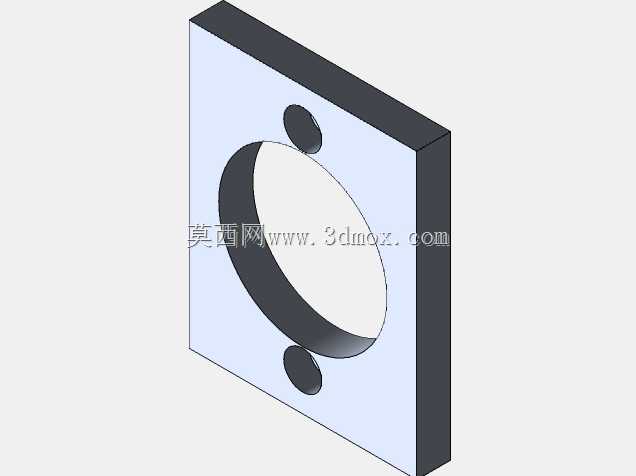

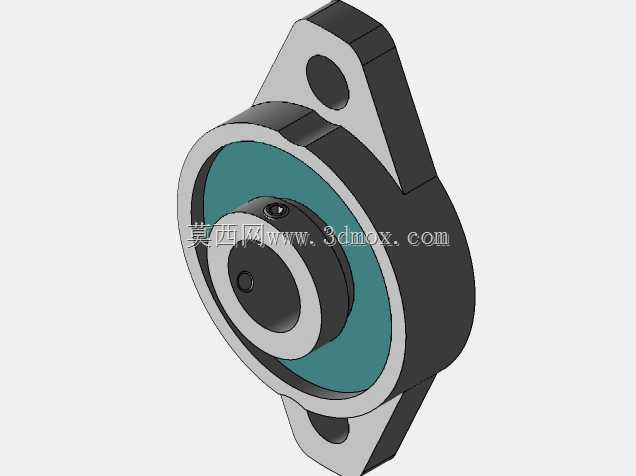

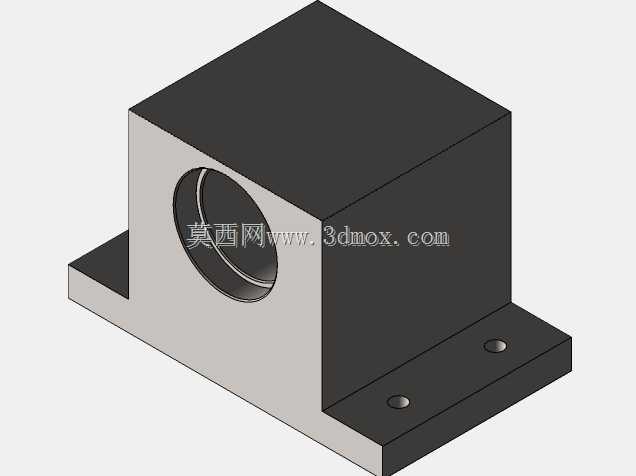

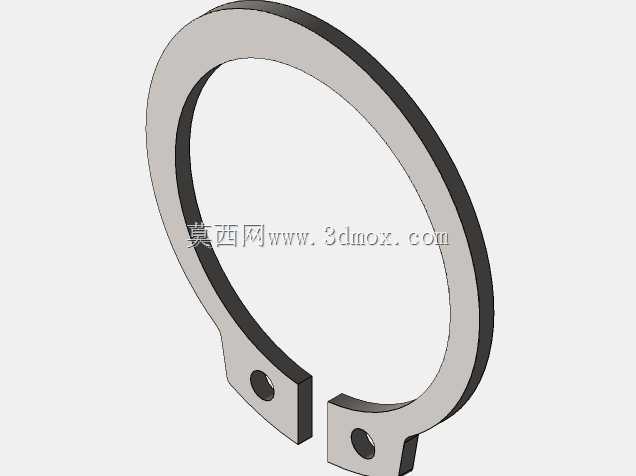

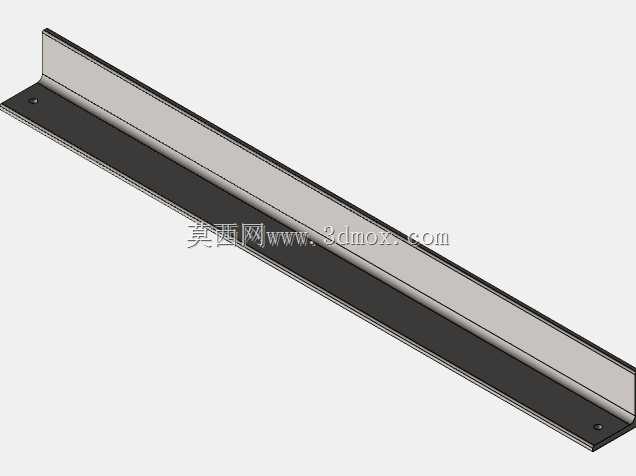

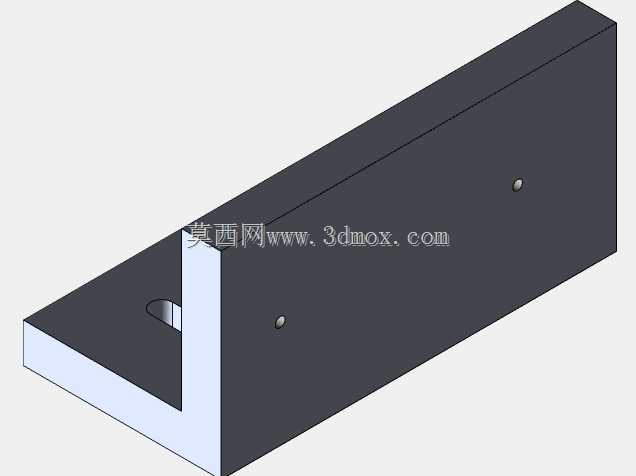

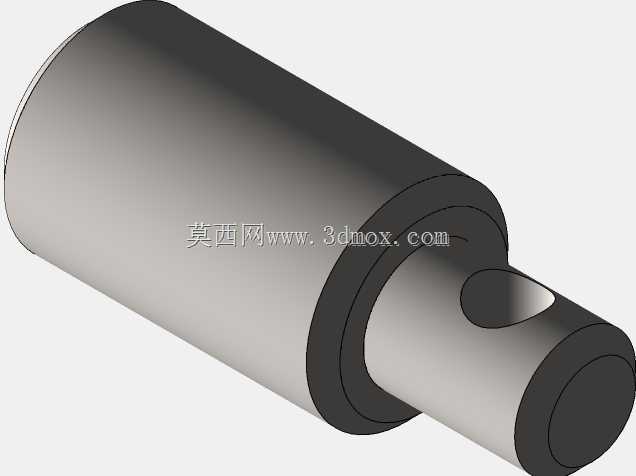

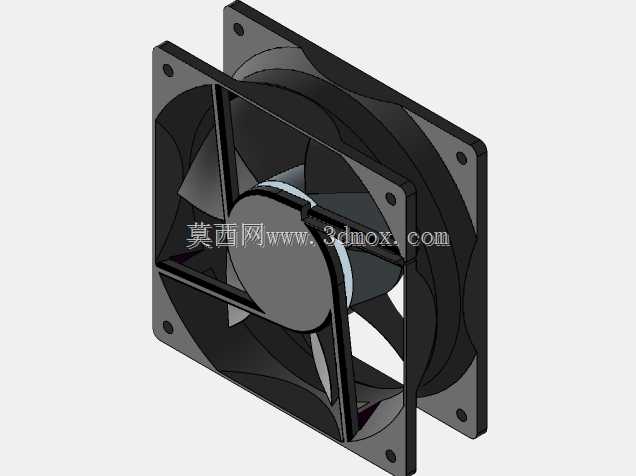

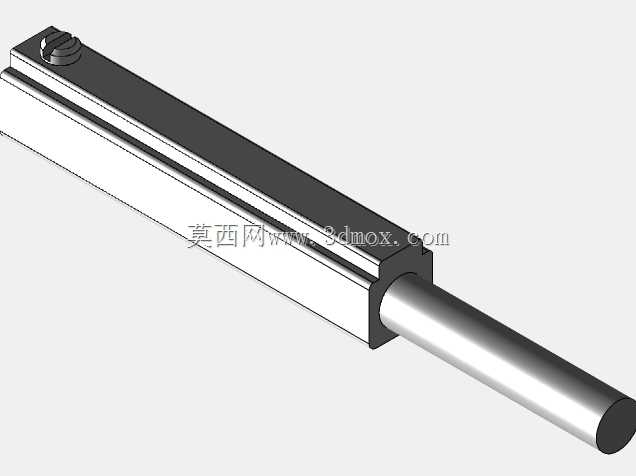

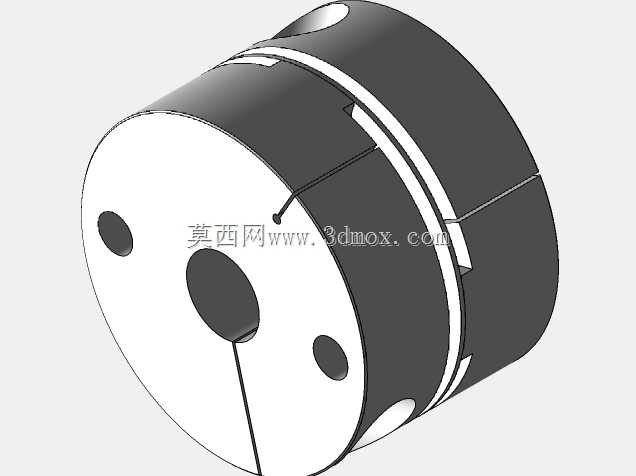

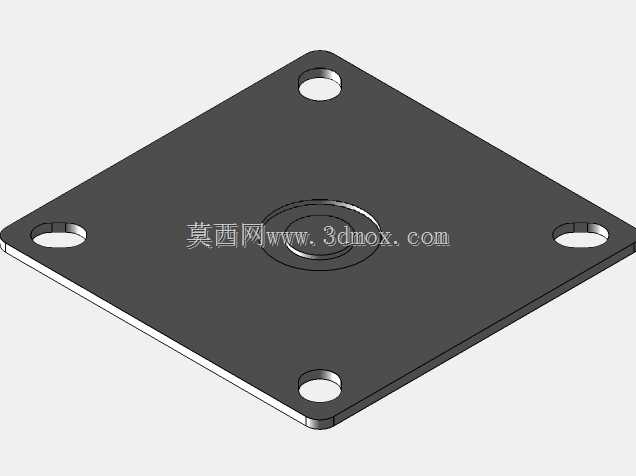

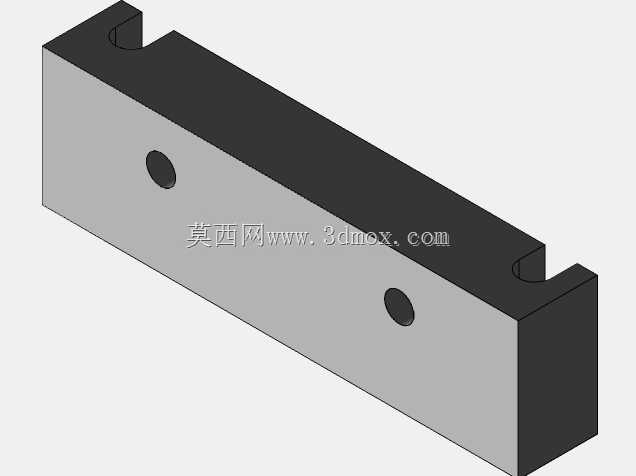

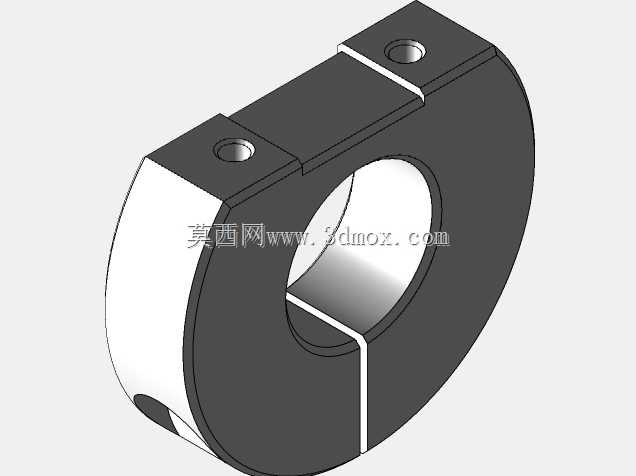

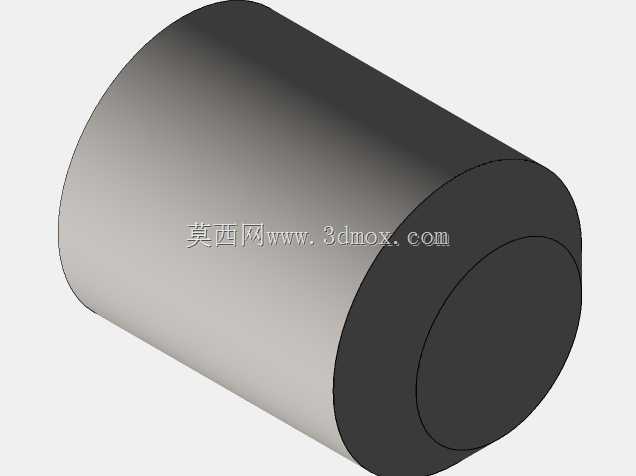

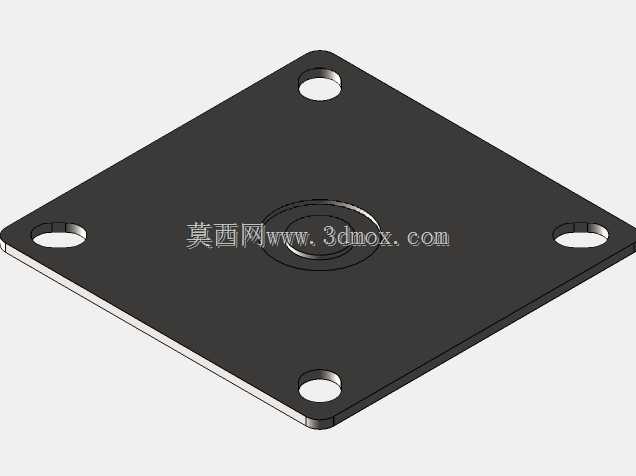

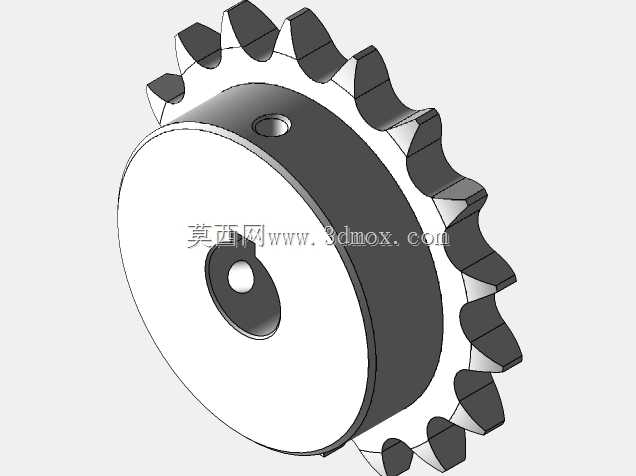

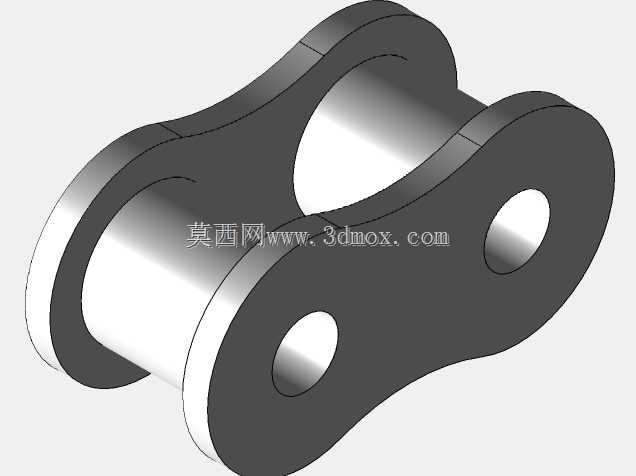

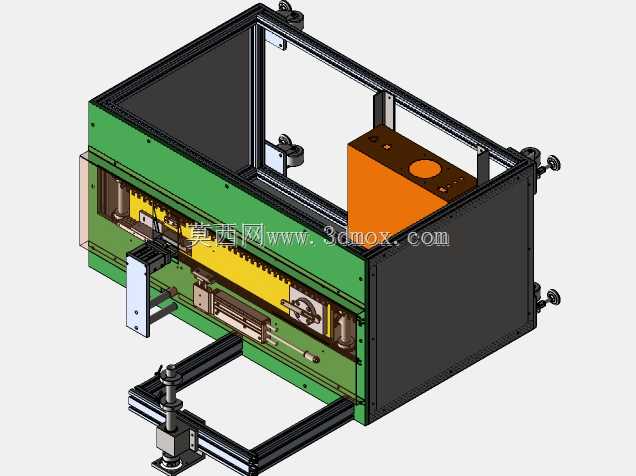

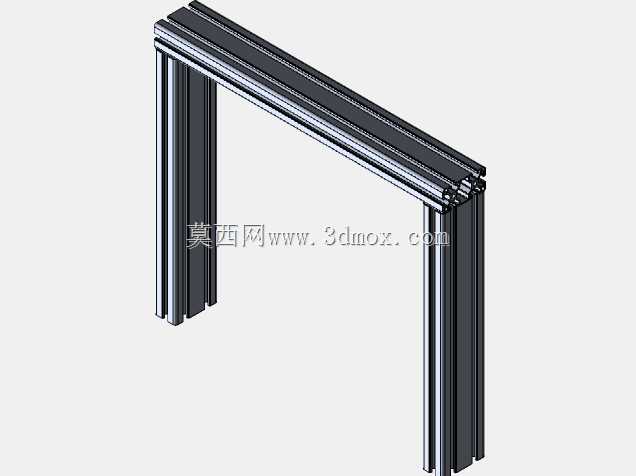

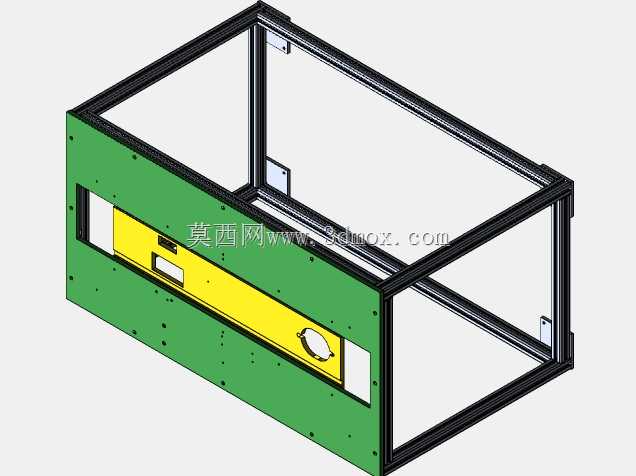

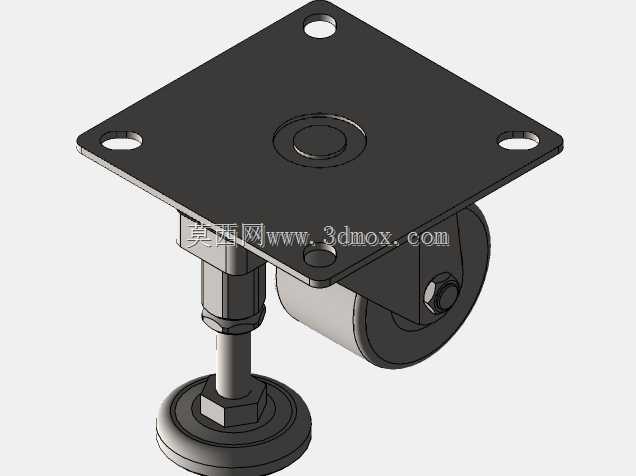

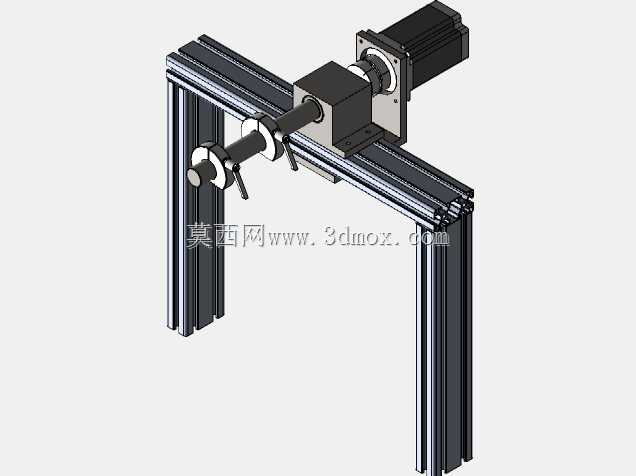

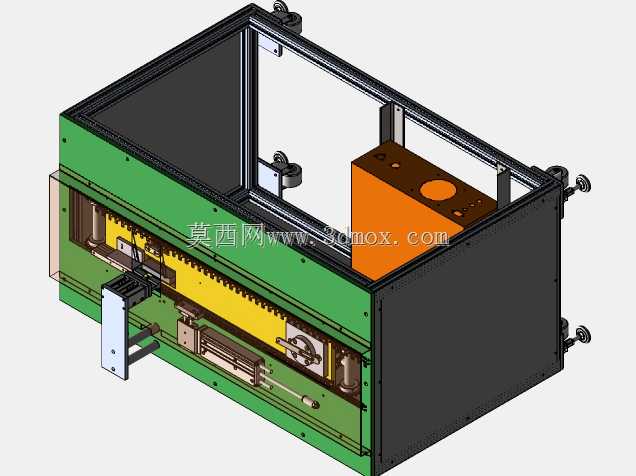

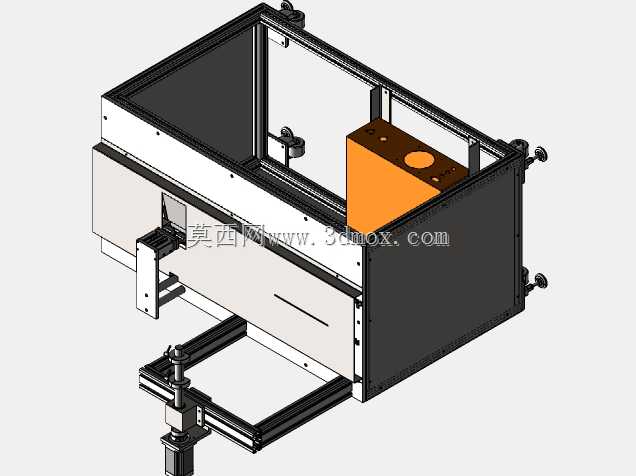

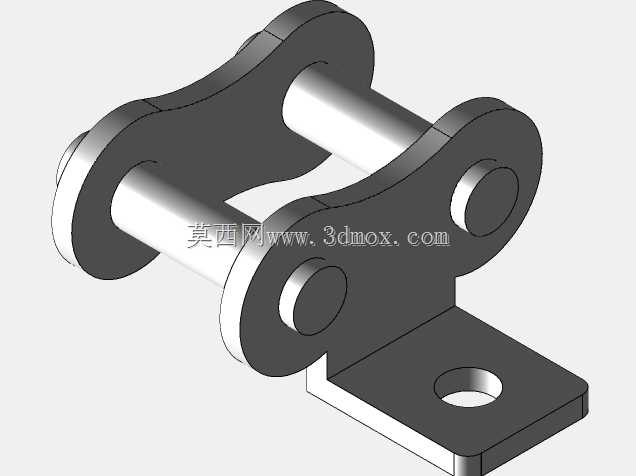

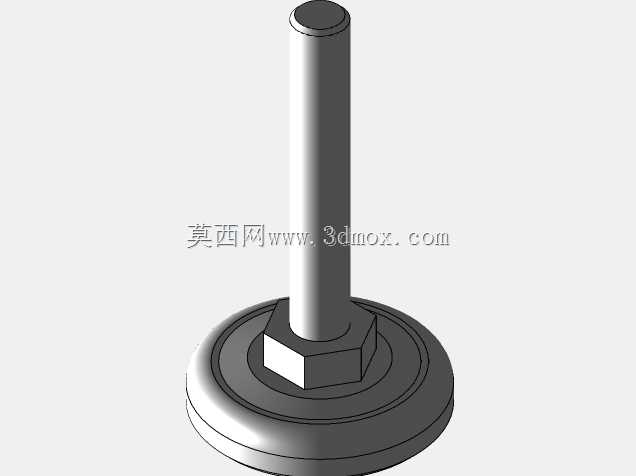

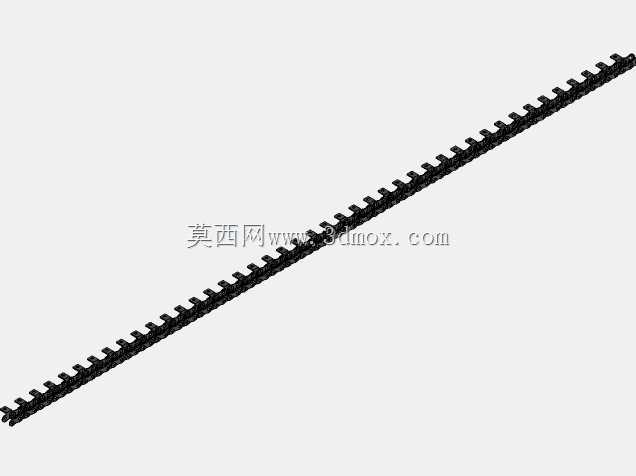

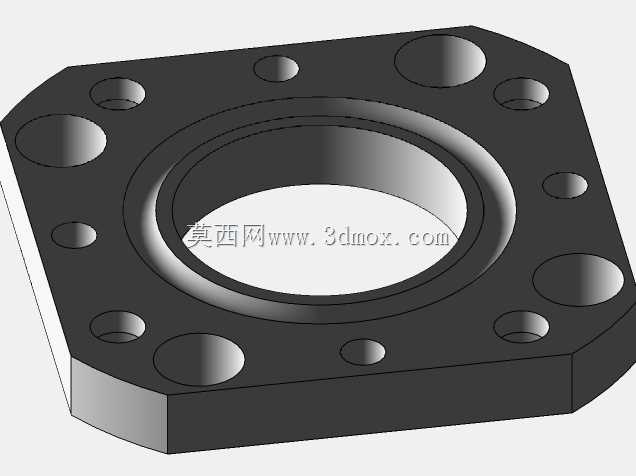

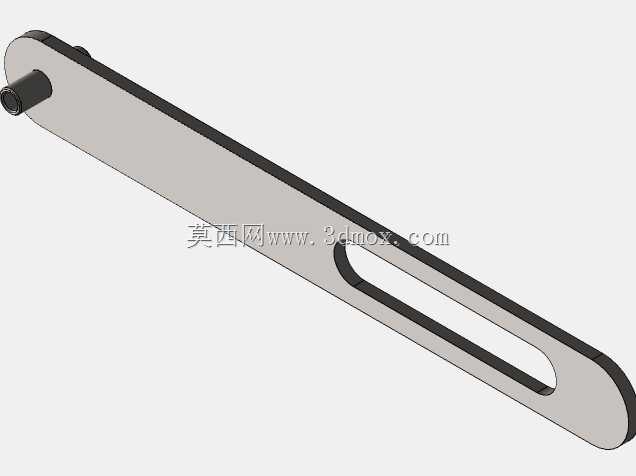

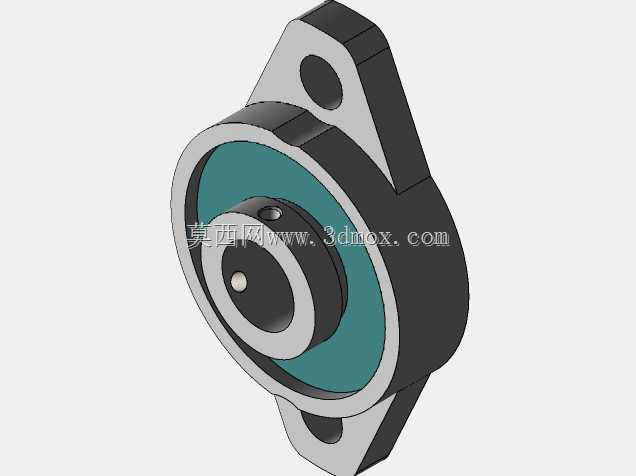

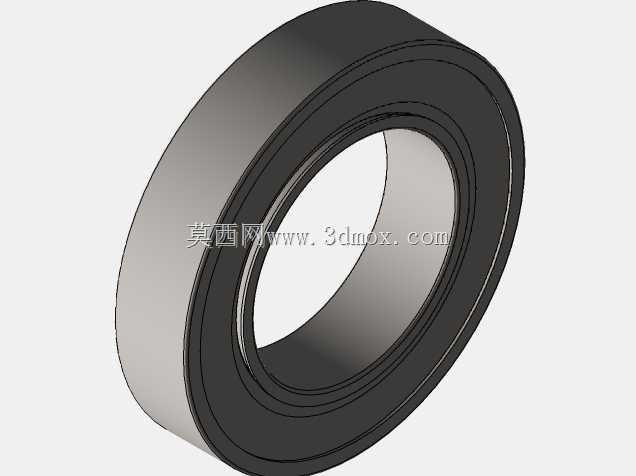

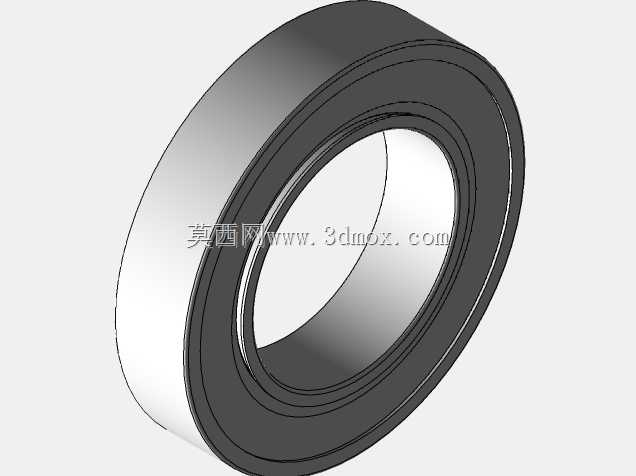

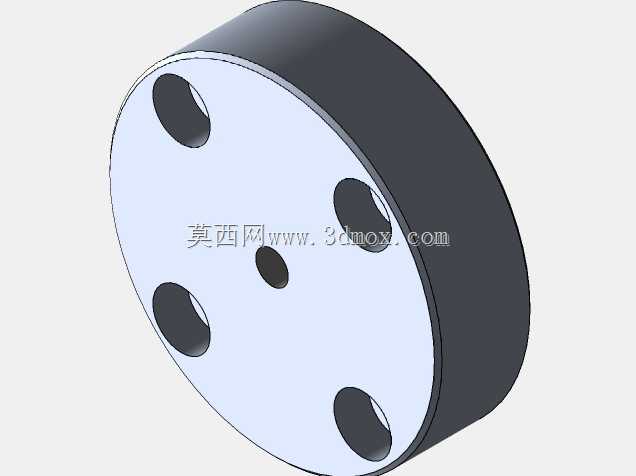

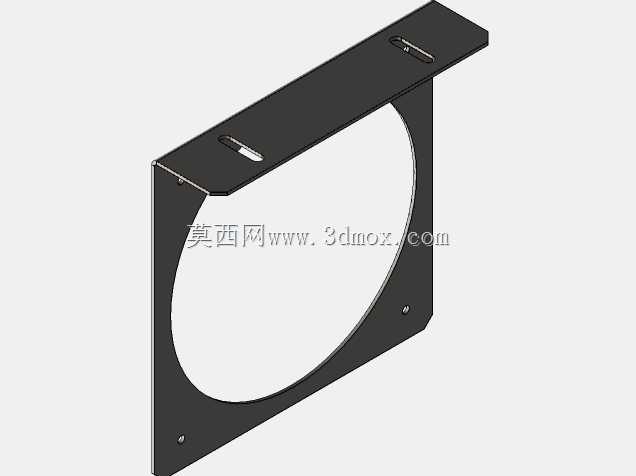

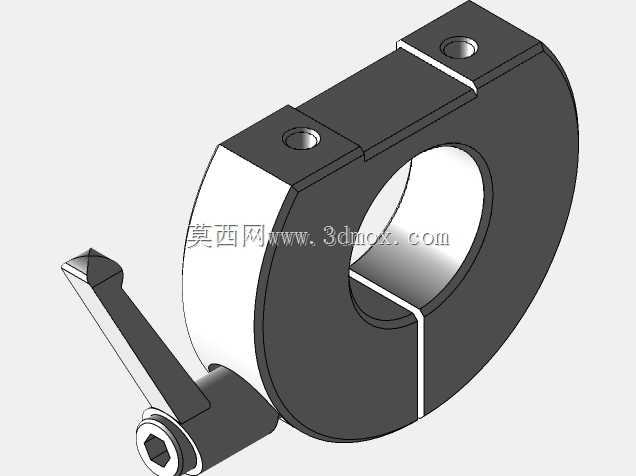

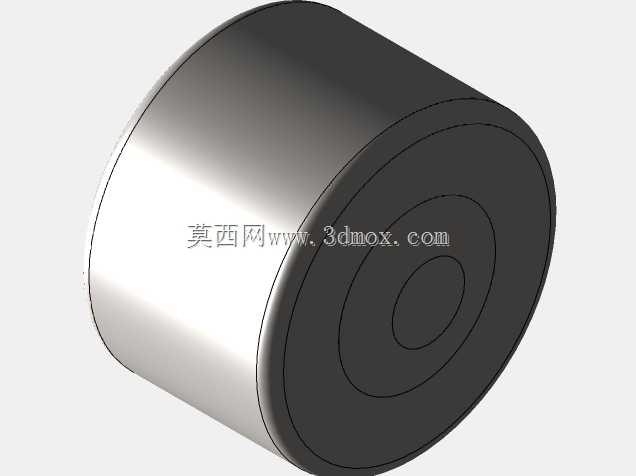

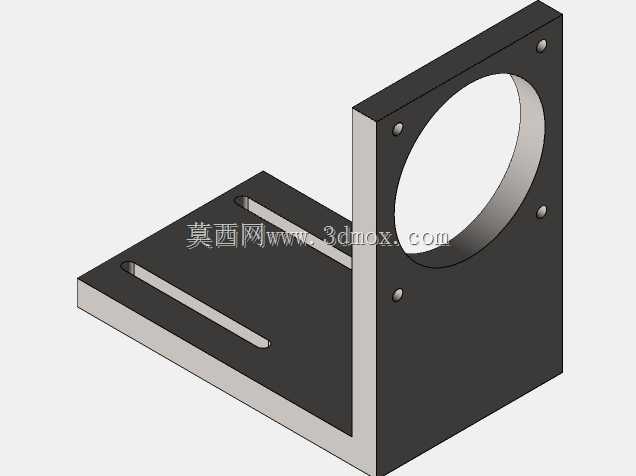

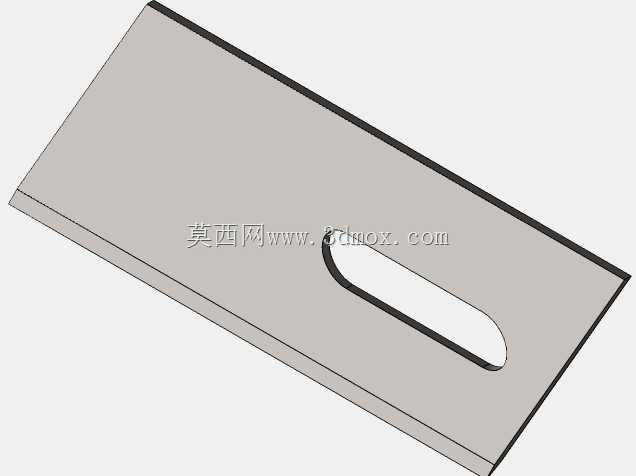

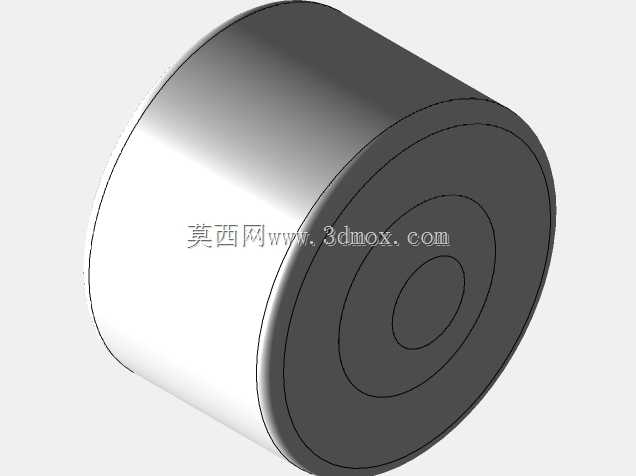

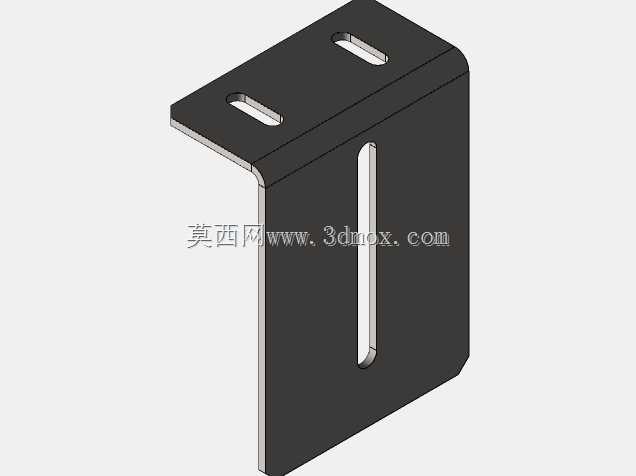

　　这款设备主要面向链条零部件加工产线的耳片焊接工序，在输送链、起重链等工业链条的生产环节中，链条耳片作为链条与外接负载连接的关键受力部件，其焊接定位精度、焊缝一致性直接决定链条整体的负载能力与使用寿命，传统人工焊接耳片的作业模式存在定位偏差大、焊缝成型质量波动、作业人员劳动强度高的问题，该设备正是针对这类痛点完成的结构设计。从整体布局来看，设备采用框架式铝型材搭配钣金封板的机架结构，外围设置半开放的透明防护围挡，既可以阻挡焊接过程中产生的焊渣飞溅、弧光外泄，也方便操作人员实时观察内部焊接作业状态，机架底部预留了标准的地脚安装孔位，可直接固定在车间硬化地面上，整体安装边界适配常规中小型机加工工位的占地要求，

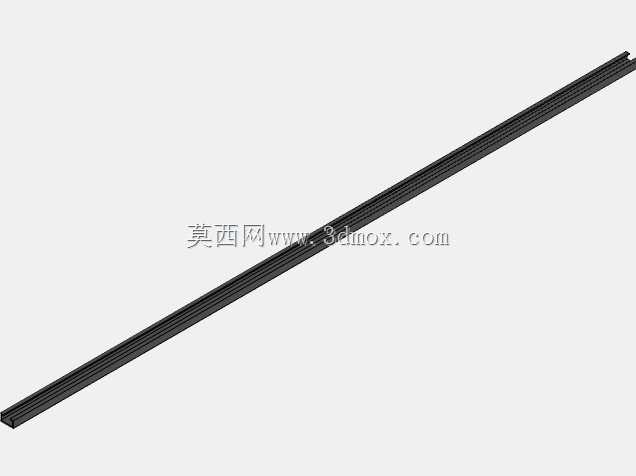

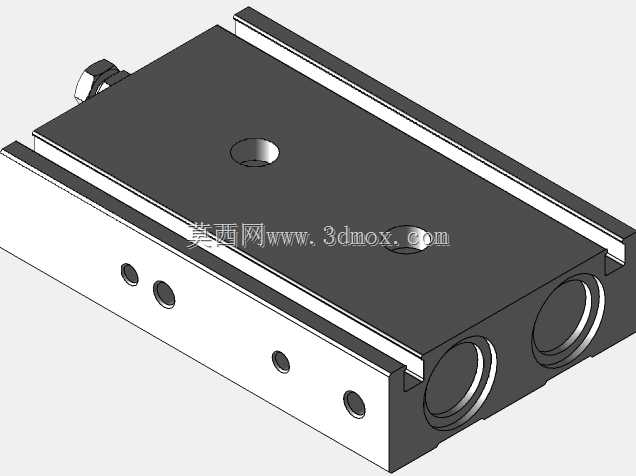

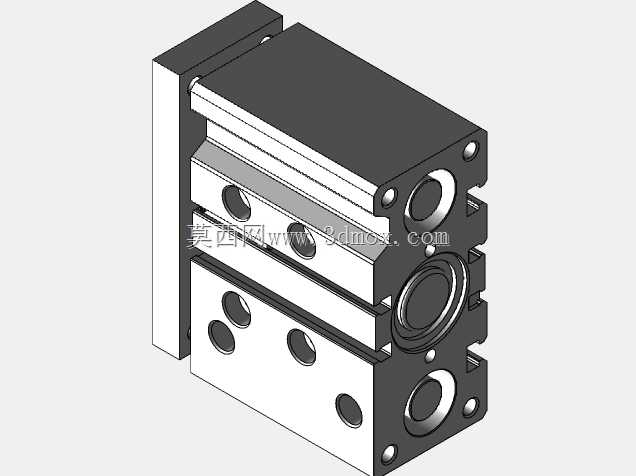

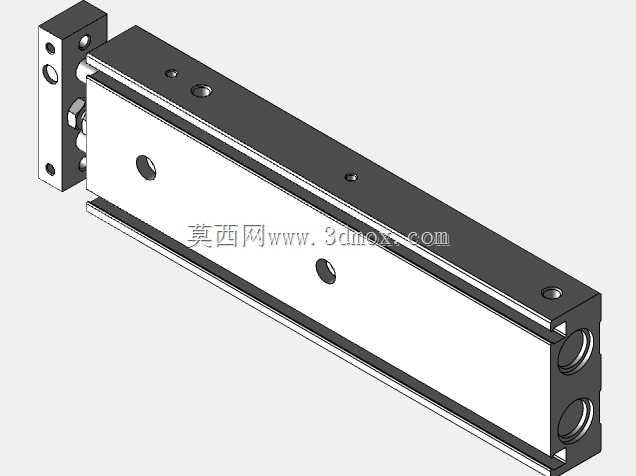

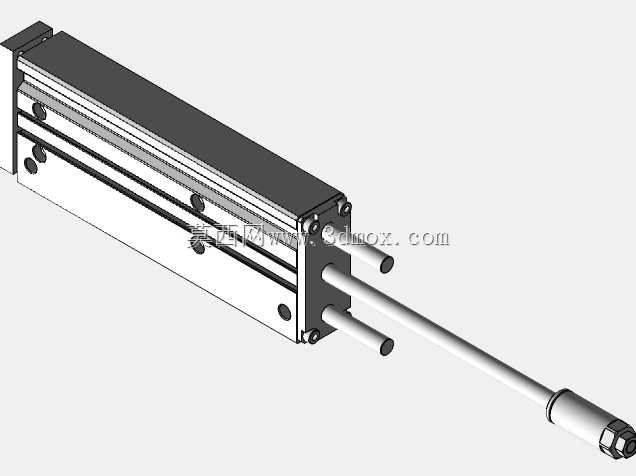

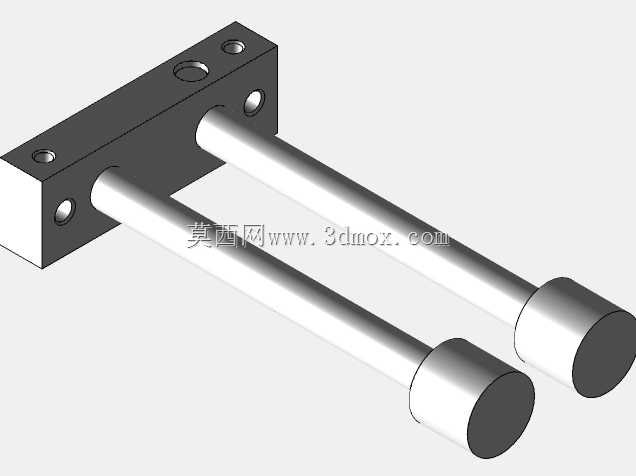

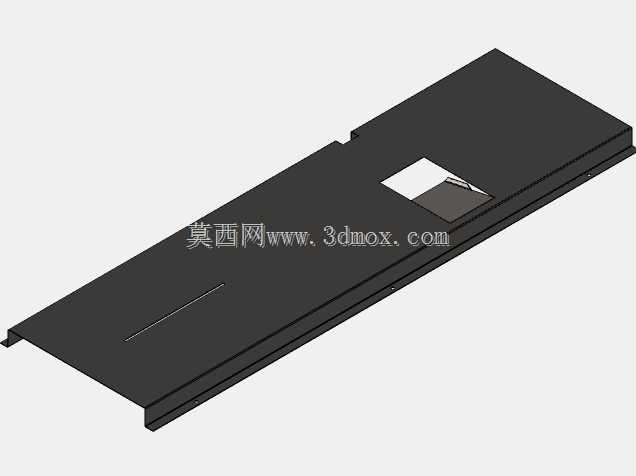

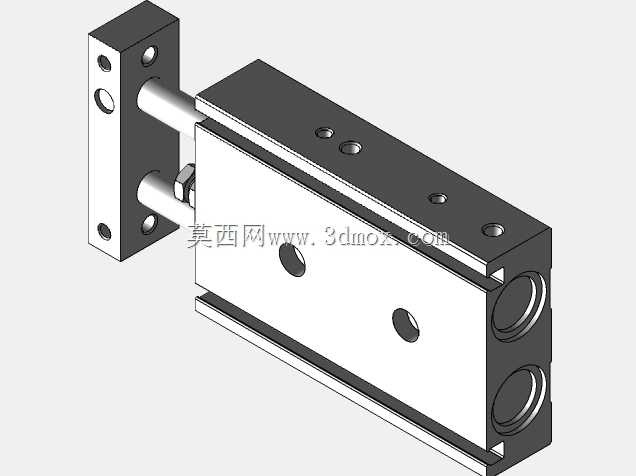

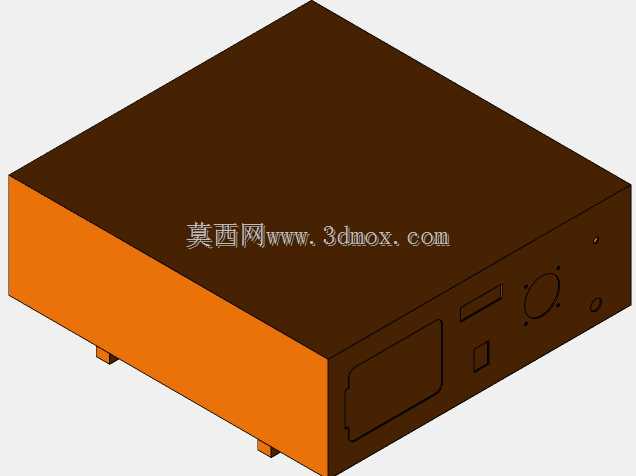

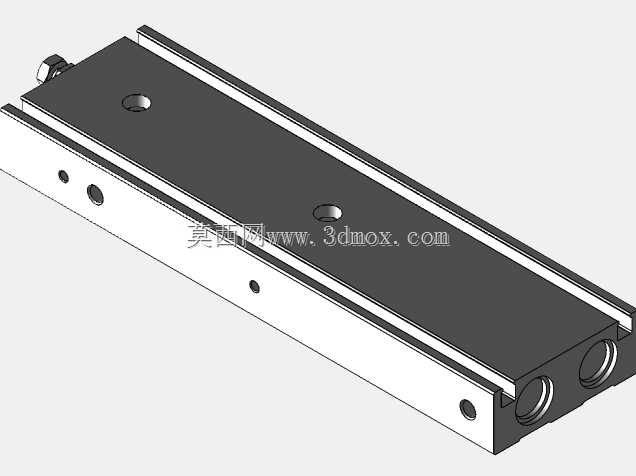

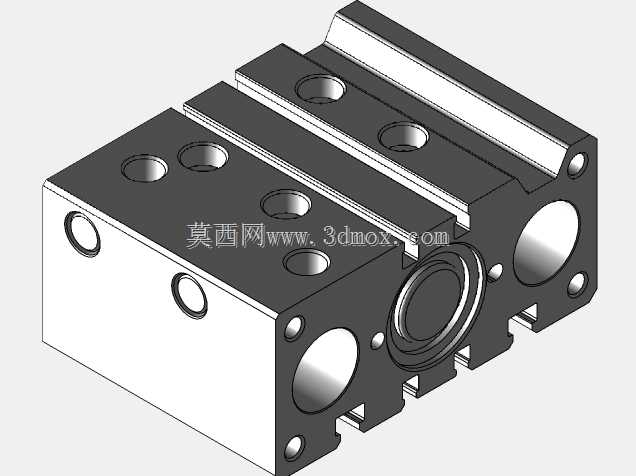

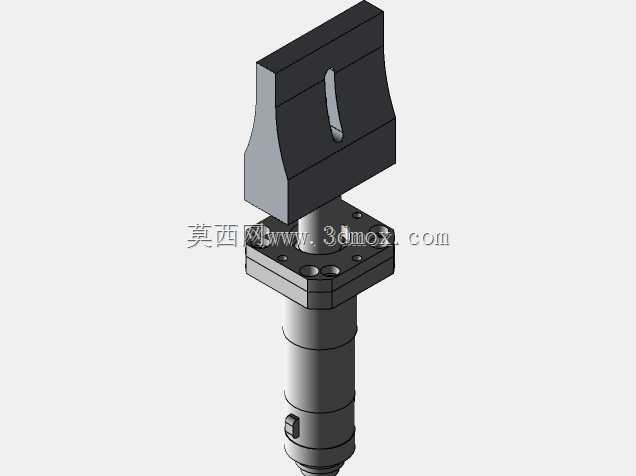

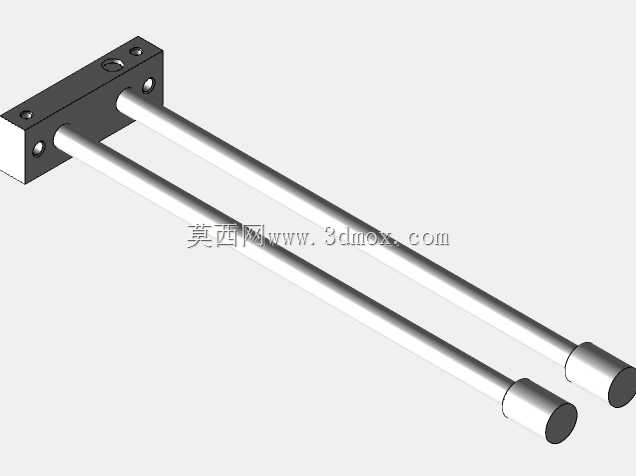

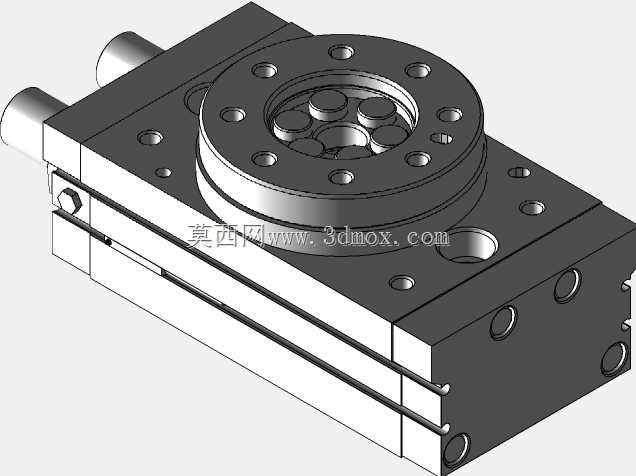

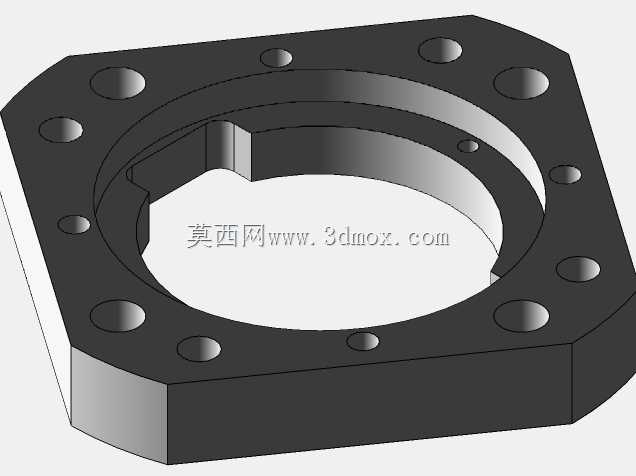

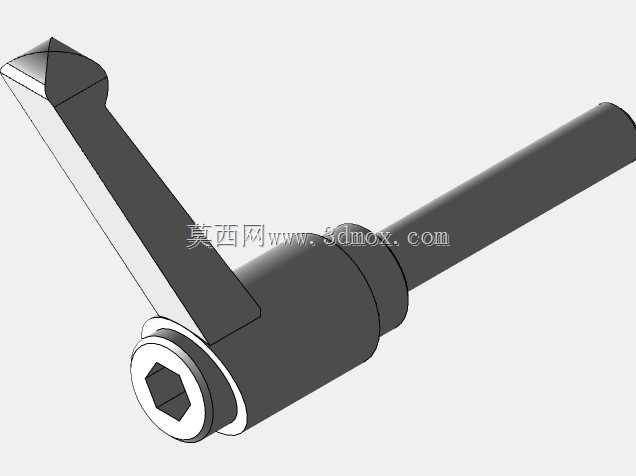

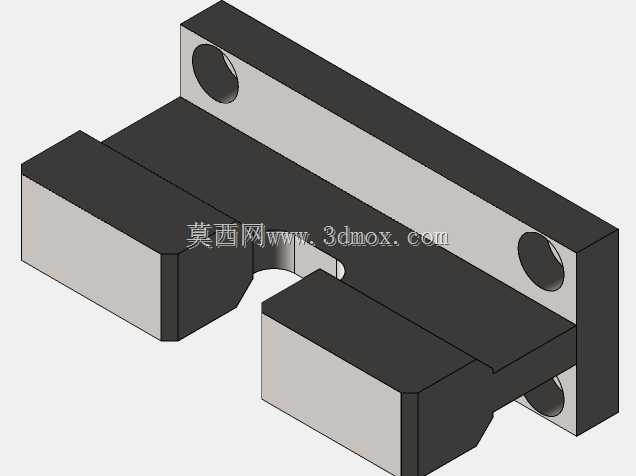

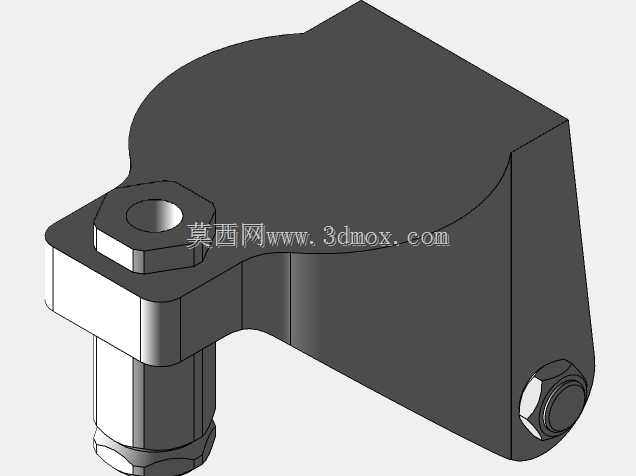

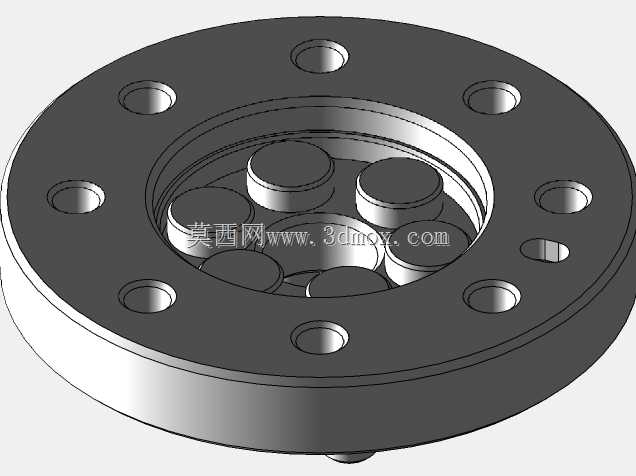

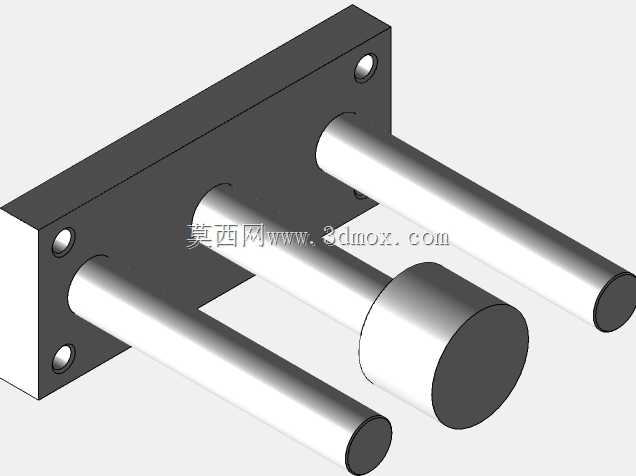

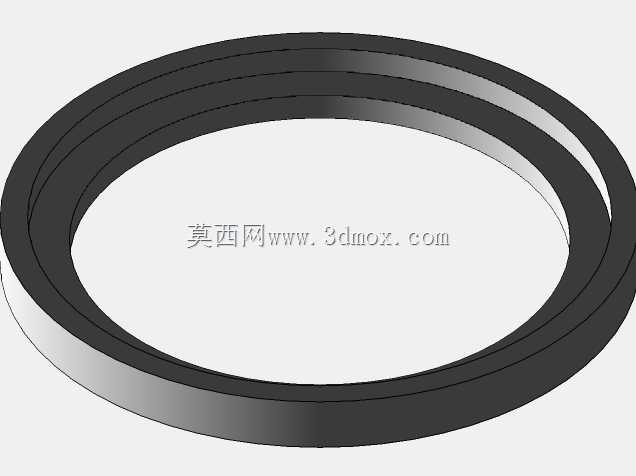

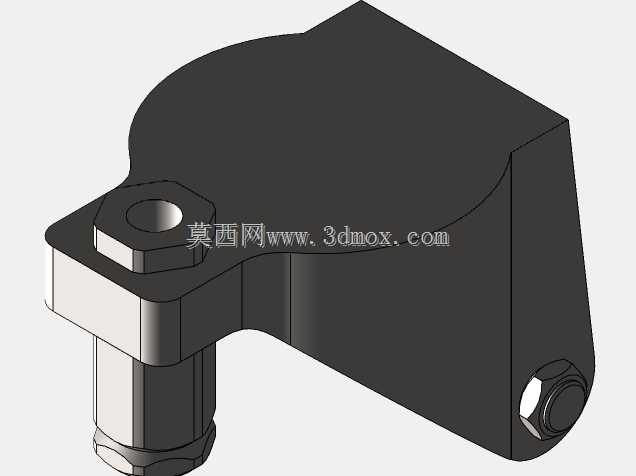

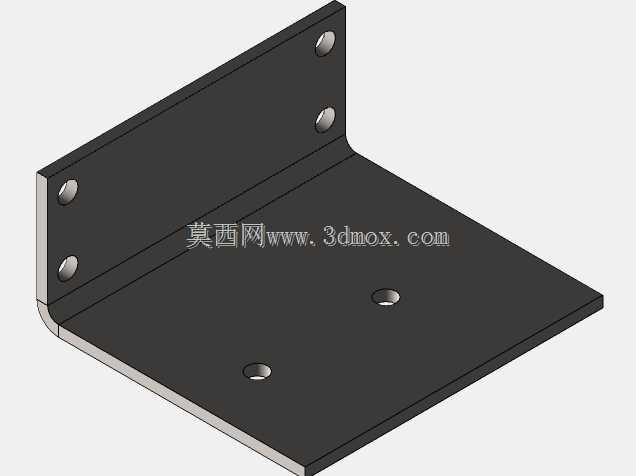

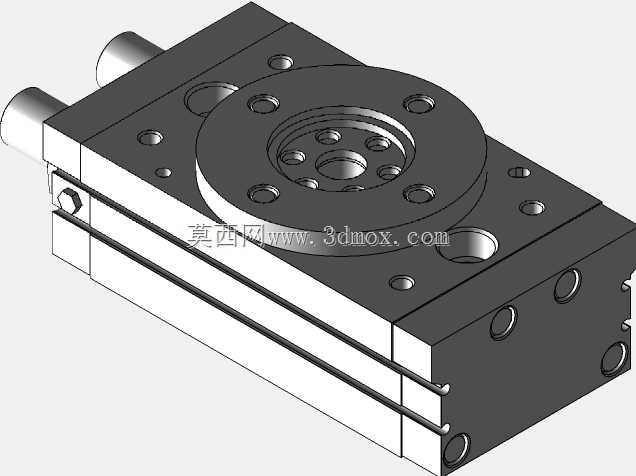

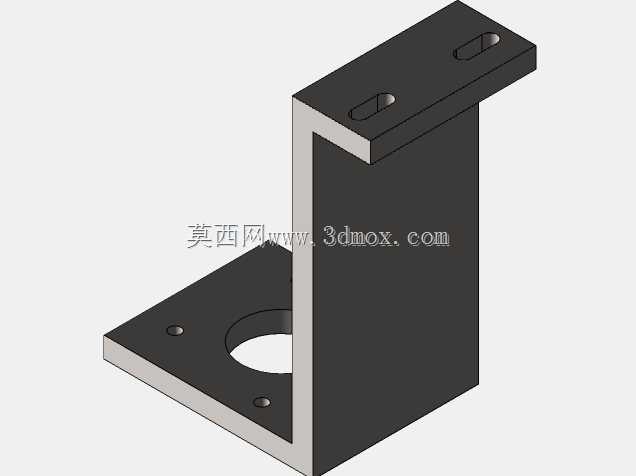

　　不需要额外对车间地基做特殊改造。设备内部的核心作业区域集成了链条步进送料机构、耳片定位夹持组件、焊接执行单元，送料机构采用齿轮齿条配合直线导轨的传动形式，可根据不同规格链条的节距调整步进距离，保证每一段待焊接的链条位置精准对齐焊接工位；耳片夹持组件采用气动压紧结构，可快速适配不同厚度、不同外形的耳片装夹需求，装夹定位重复精度可满足焊接工序的公差要求，避免焊接过程中耳片出现移位导致的焊缝偏斜。设计过程中充分考虑了设备的维护便捷性，所有传动组件、气动管路都布置在机架内侧的可开启检修侧，日常维护时只需打开侧部钣金封板即可完成易损件更换、传动间隙调整等操作，电气控制单元集中布置在机架侧部的独立安装仓内，与焊接作业区域做了物理隔离，避免焊渣、

　　粉尘进入电气仓造成元件损坏。设备的出料端预留了与后续链条质检、热处理工序对接的接口，可直接接入自动化链条生产线，不需要额外增加转接输送机构，减少产线整合的改造成本。从结构受力角度分析，机架的横梁与立柱连接处都设置了加强角件，焊接作业时的反作用力可通过机架整体均匀传导至地面，不会出现机架晃动影响焊接精度的问题，内部的送料导轨安装面做了铣平加工处理，保证导轨安装的直线度公差，避免长期运行后送料卡滞。
