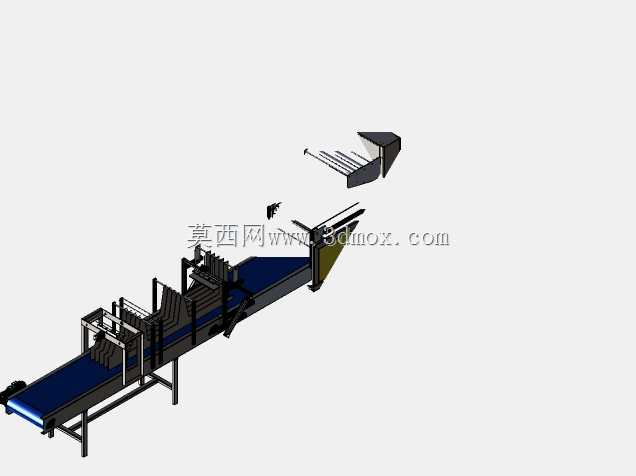

苏打粉热收缩包装输送生产线结构

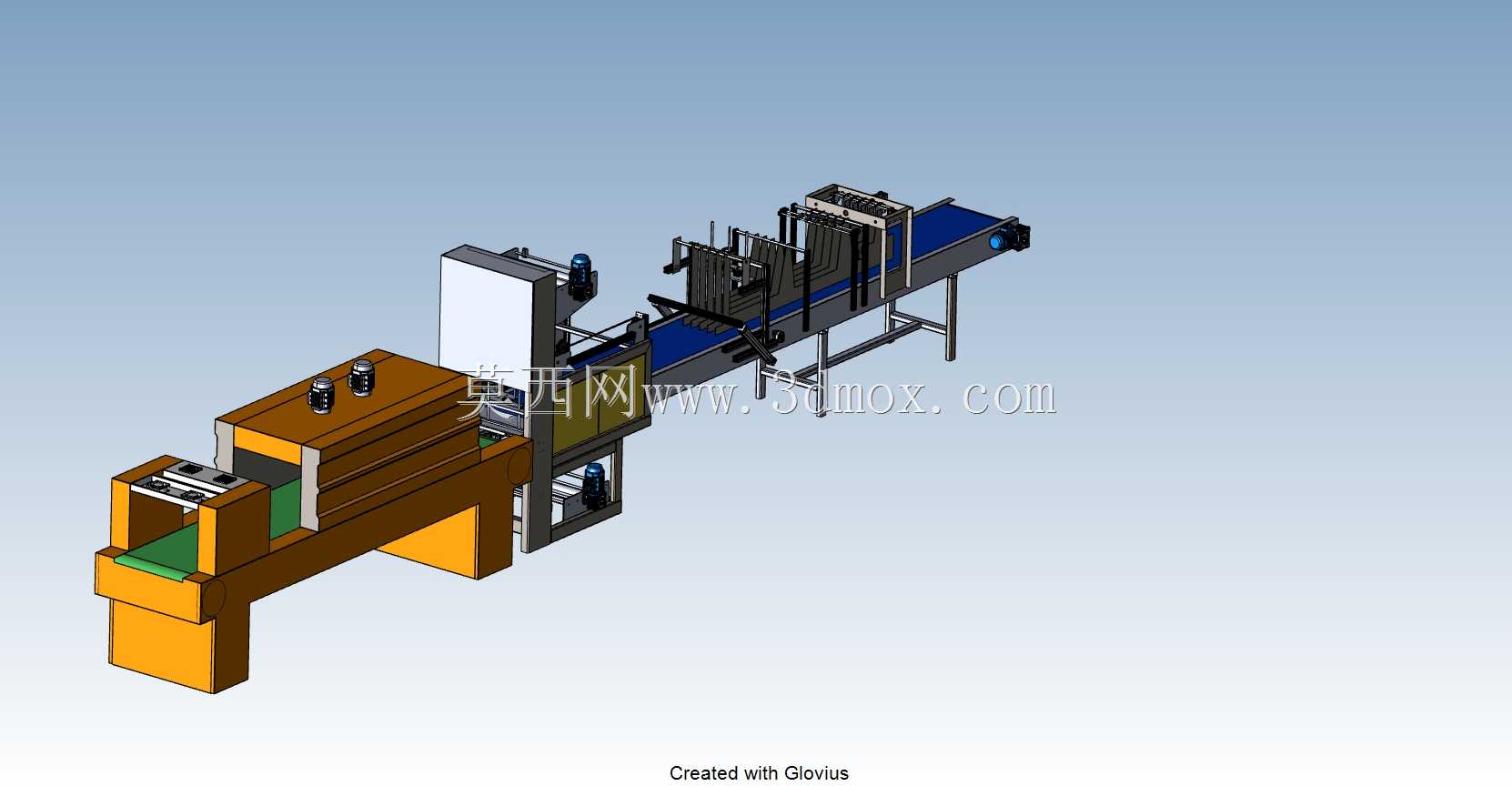

　　这套结构面向苏打粉类袋装、盒装产品的后段包装工序设计，适配快消品生产车间成品从分装完成到装箱前的塑封包装环节，可直接对接前端粉类物料分装设备的出料端，也可作为独立包装单元嵌入现有包装产线，无需大幅改动原有车间布局。整套设备沿物料行进方向依次排布进料输送段、理料整列机构、封切工位、热收缩炉体以及出料冷却输送段，各段机架采用方管焊接成型，安装脚杯预留高度调节余量，可适配车间地面±15mm的平整度误差，对接不同高度的上下游设备时无需额外制作转接支架。理料整列机构采用侧推式整列结构，配合导向栏板的间距调节结构，可兼容不同规格的苏打粉包装盒、组合装袋的进料姿态调整，避免物料歪斜进入封切工位导致的封边错位、膜料浪费问题，栏板采用快拆式锁紧结构，

　　切换产品规格时无需工具即可完成间距调整，单批次换型时间可控制在十分钟以内。封切工位采用龙门式框架结构，封切刀采用恒温加热组件，配合硅胶压合条保证封切面的平整性，刀架行程通过可调行程限位结构控制，可适配不同厚度的POF、PVC热收缩膜，膜架采用阻尼式放卷结构，避免拉膜过程中膜料拉伸变形导致的包装褶皱。热收缩炉体采用内腔循环风结构，加热管布置在炉体两侧及底部，配合顶部的匀风风机保证炉腔内温度均匀性，炉道内部的输送采用特氟龙网带，耐高温且不易粘黏膜料，炉体进出口设置软质隔热挡帘，减少热量外泄降低车间能耗，炉体侧面开设检修门，方便日常清理内部残留的膜料碎屑、维护加热组件。出料段采用皮带输送结构，预留足够的冷却长度，

　　保证热收缩后的膜层充分冷却定型，避免后续堆叠时出现膜层变形、粘连问题。整套结构的电气元件安装位预留充足，走线槽沿机架内侧布置，避免输送过程中物料剐蹭线路，各驱动电机的安装座均设置张紧调节结构，日常维护时可快速调整皮带、链条的张紧度，无需拆解周边护板。设备整体的安装边界沿输送方向长度可根据车间场地调整，标准布局下宽度控制在1.2米以内，进料端高度适配常规分装设备的0.75米出料高度，无需额外搭建操作平台，操作人员可在设备单侧完成换膜、参数调整、故障排查等操作，另一侧预留维护通道即可满足车间安全生产要求。
