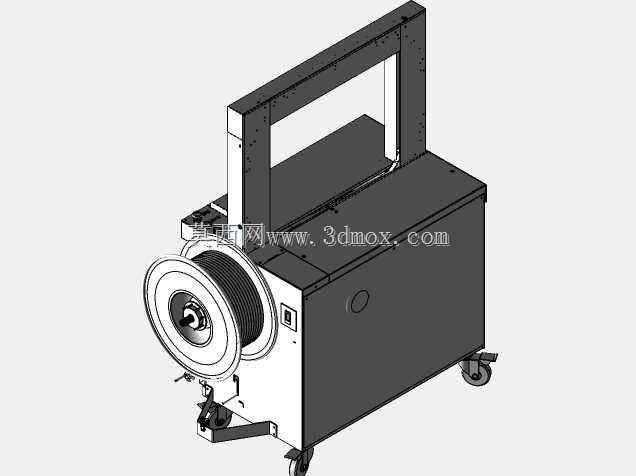

自动捆扎打包设备结构设计方案

　　在快消品、仓储物流、轻工制造的生产末端环节，散件规整、成捆打包是衔接生产与仓储运输的关键工序，人工捆扎不仅效率难以匹配连续生产线节拍，捆扎松紧度一致性差还容易导致散包、物料磕碰损伤，自动捆扎打包设备的结构设计，核心就是解决连续生产线下的规整捆扎需求。这套设备的设计思路围绕连续化作业场景展开，首先考虑到生产线出料端的输送衔接，进料端预留了与常规皮带输送机对接的安装接口，进料导向机构采用可调式侧挡结构，可根据待捆扎物料的外形尺寸调整导向宽度，适配从箱装小件到成捆管材、型材等不同规格物料的进料需求，避免物料偏移导致捆扎位置错位。设备的核心捆扎执行机构采用模块化布局，送带、张紧、热熔粘接、切带的动作单元集成在主机架中部，

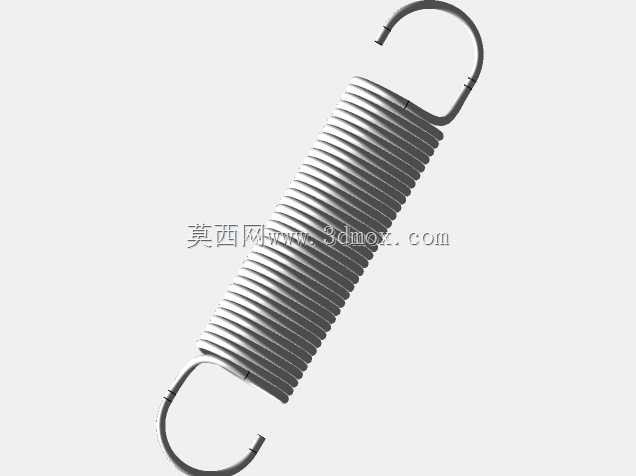

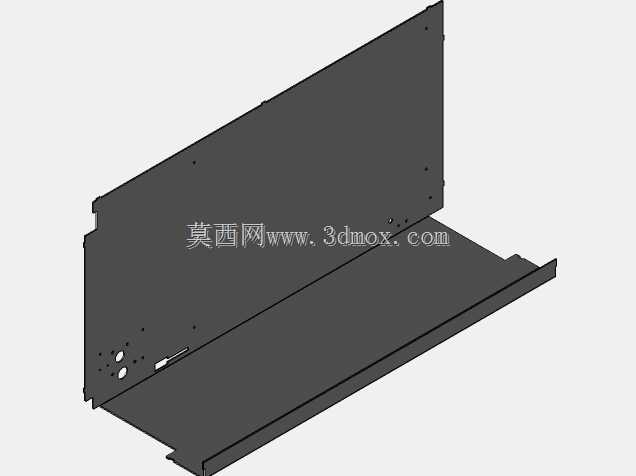

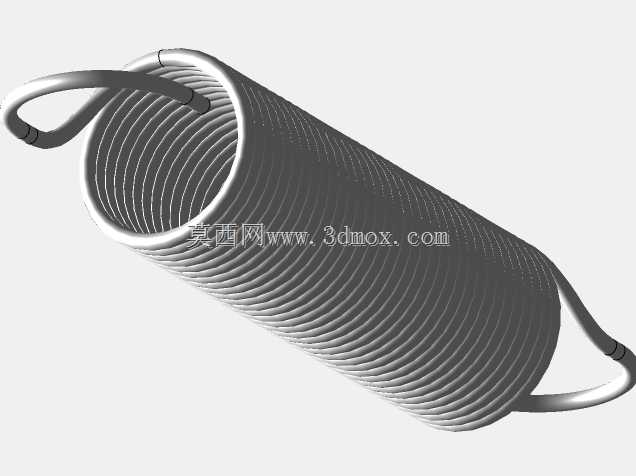

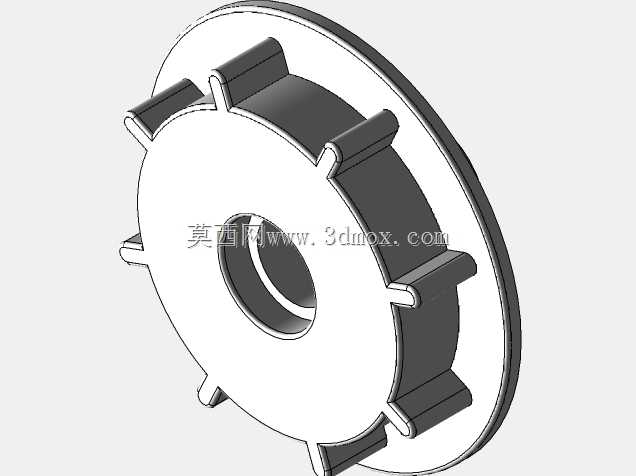

　　张紧力调节结构采用棘轮阻尼配合弹簧预紧的设计，可根据物料的硬度、成捆密度调整捆扎带的张紧程度，针对软质包装物料可降低张紧力避免压损外包装，针对硬质成捆物料可提高张紧力保证捆扎紧实不松散，热熔粘接部位的温度控制模块做了隔热防护，避免高温部件误触物料或操作人员，同时预留了散热风道保证长时间连续作业时粘接温度稳定。从安装边界来看，设备主机架采用方管焊接结构，底部设置可调式支撑脚杯，可适应车间地面的不平整工况，设备整体的横向安装尺寸预留了两侧维护空间，电控柜集成在设备侧部，不需要额外占用独立安装空间，出料端设置了短距无动力滚道，捆扎完成的物料可直接滑入下一码垛工位，不需要额外增设转接输送机构。考虑到不同生产场景的适配性，

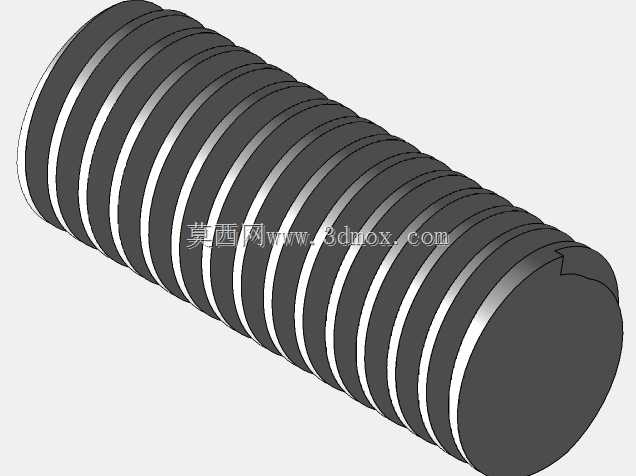

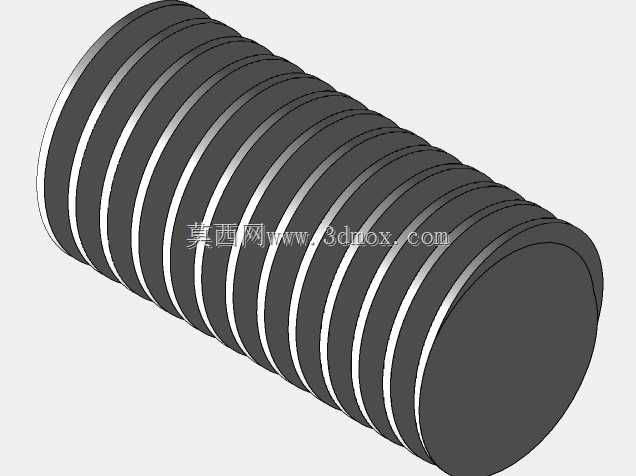

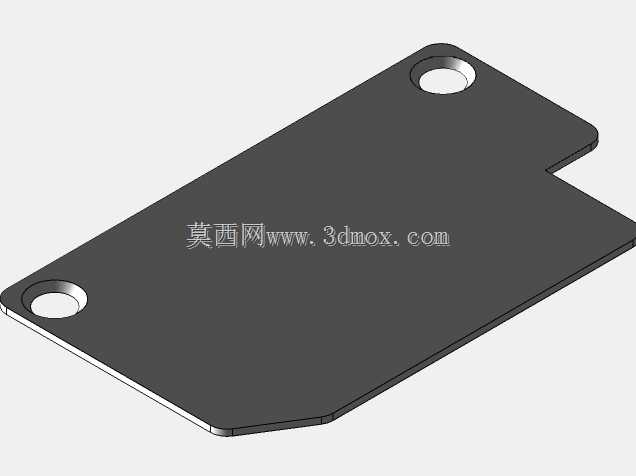

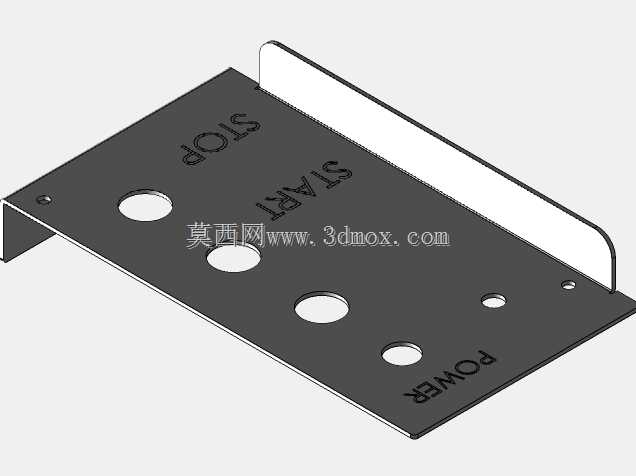

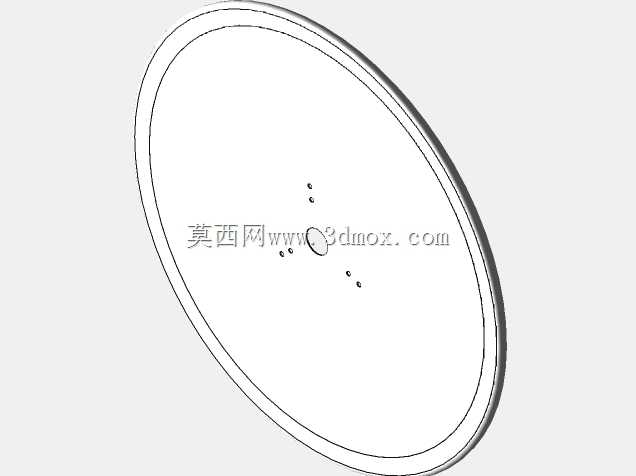

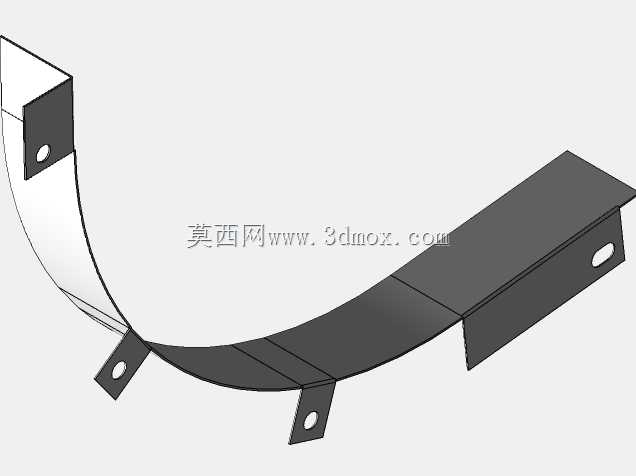

　　设备的捆扎机头高度可通过丝杠调节结构进行调整，可适配不同堆叠高度的物料捆扎需求，机架上预留了传感器安装位，可根据需求加装物料到位检测传感器，实现全自动触发捆扎动作，不需要人工操作触发，也可切换为手动触发模式适配小批量零散物料的捆扎作业。设备的走带轨道采用耐磨尼龙材质，降低捆扎带走带过程中的阻力与磨损，带盘安装位设置在设备下部，换带操作不需要登高，带盘的阻尼轴结构可保证送带过程中带卷不会因惯性散带，避免卡带故障。在结构细节上，所有运动部件都设置了安全防护盖板，传动部位的齿轮、皮带轮都做了全封闭防护，符合车间设备的安全作业要求，设备的气路、线路都沿机架内部的走线槽布置，外观整洁同时避免线路被物料剐蹭损伤。
