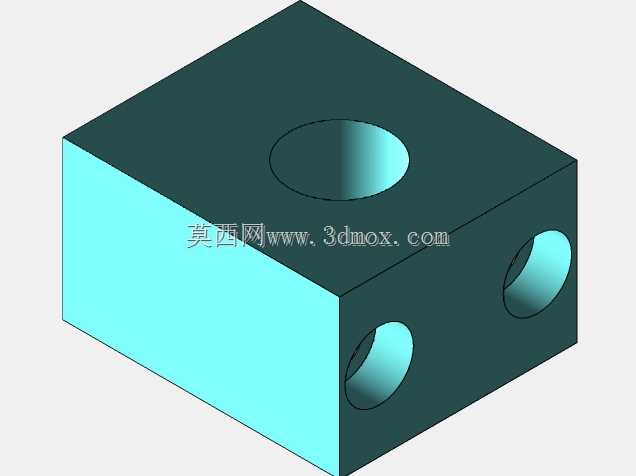

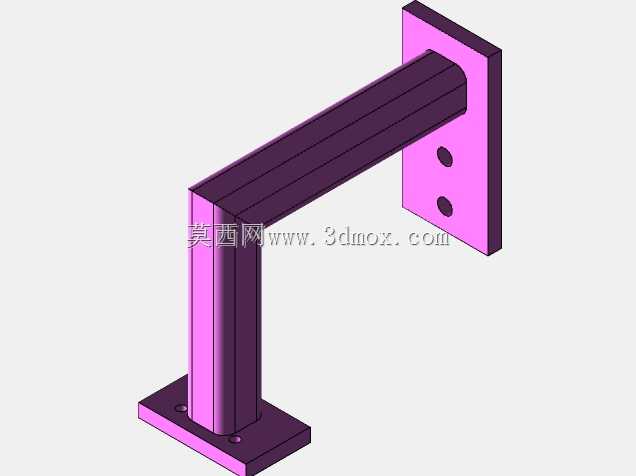

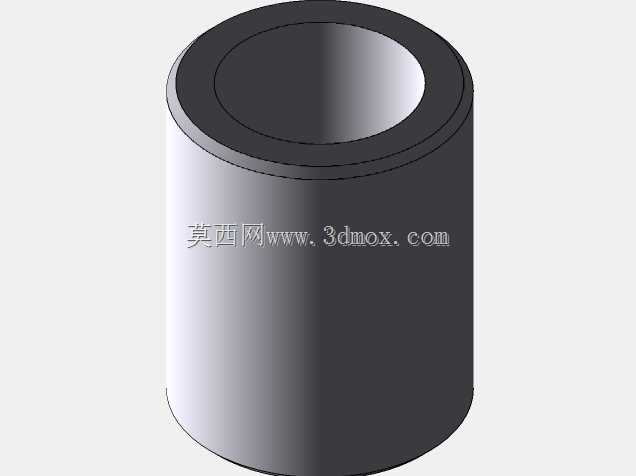

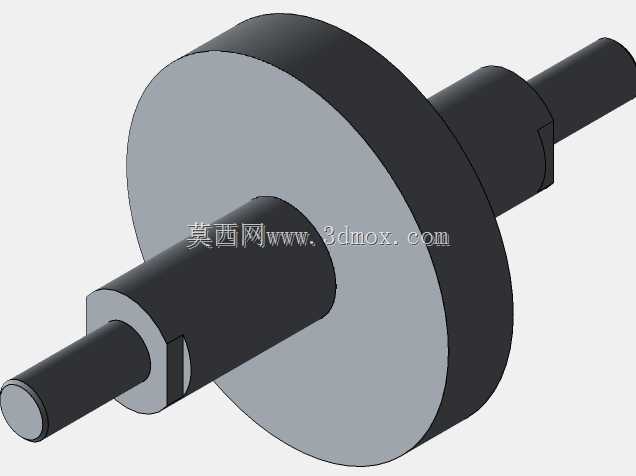

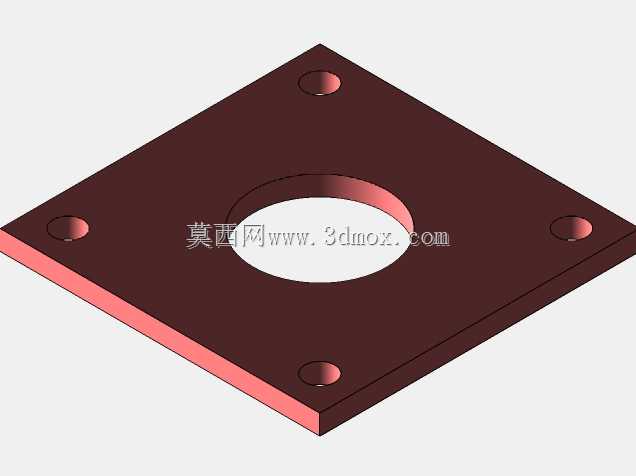

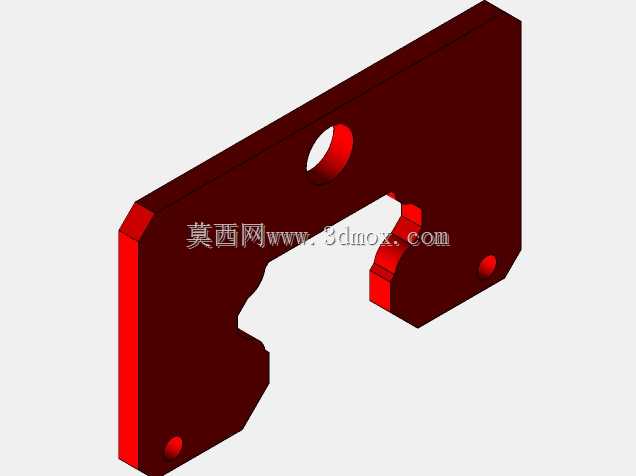

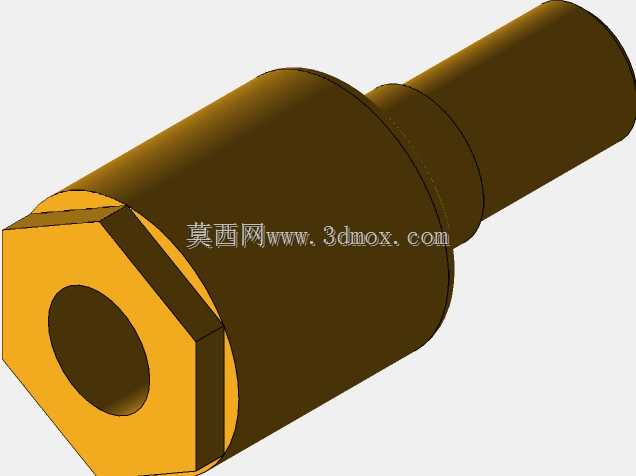

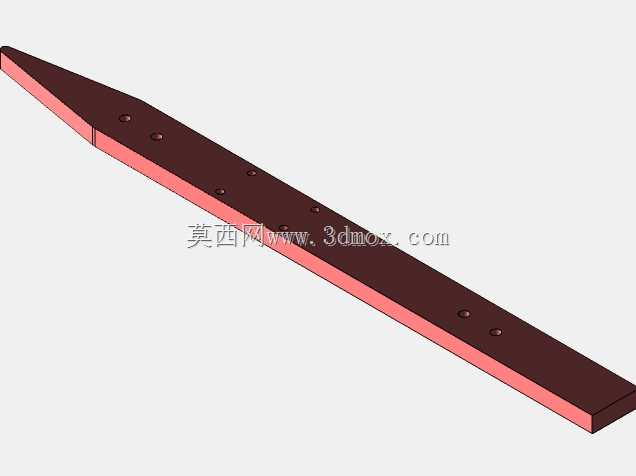

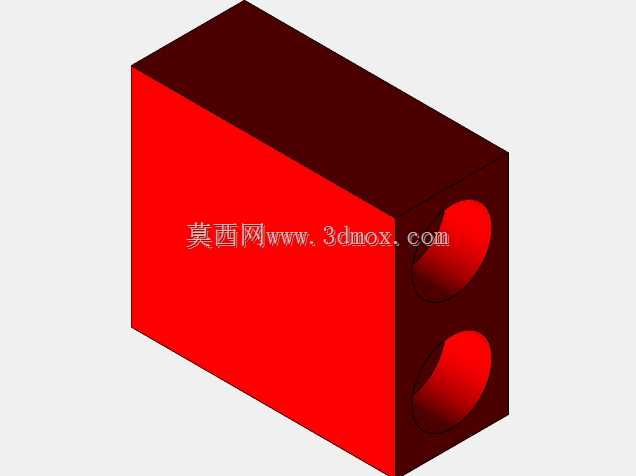

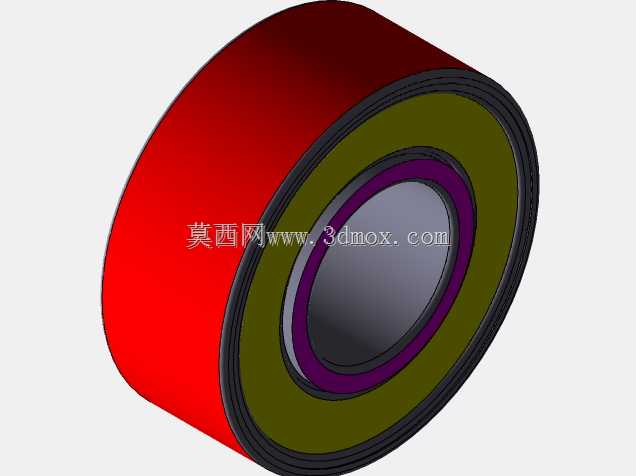

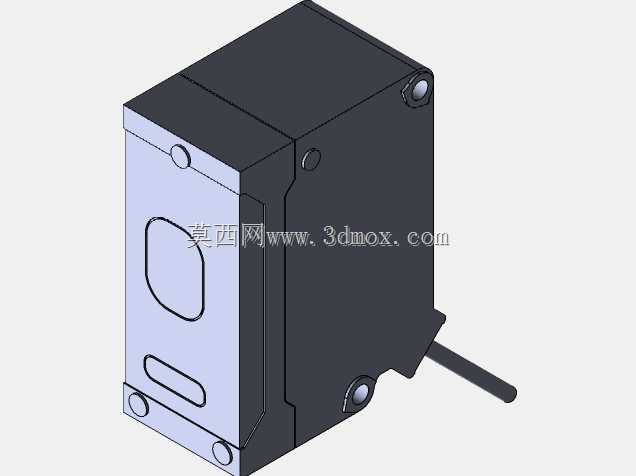

轮圈加工上下料桁架机械手结构设计

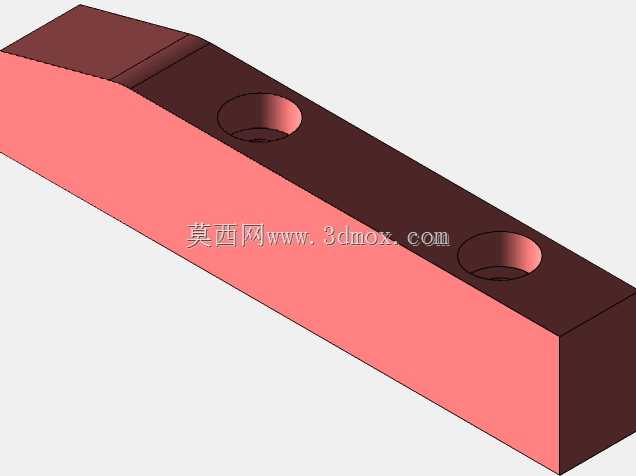

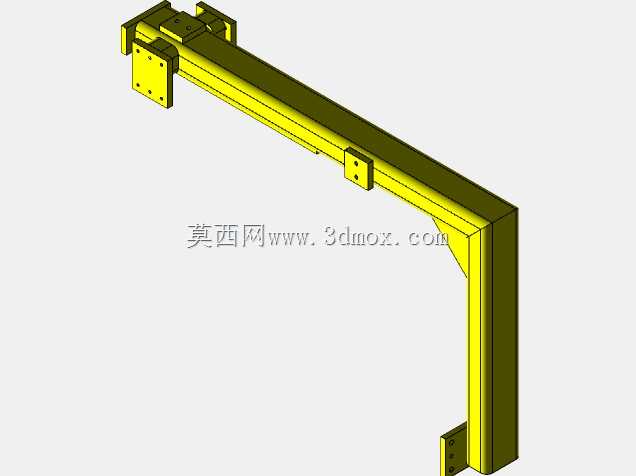

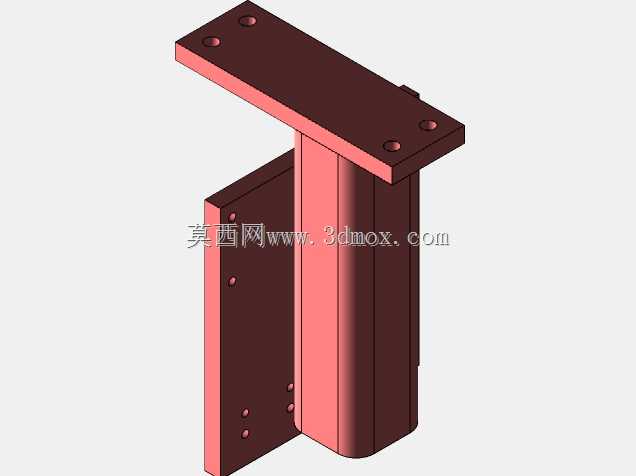

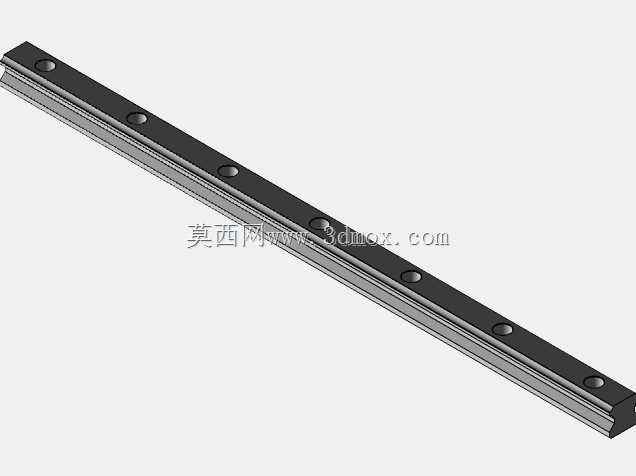

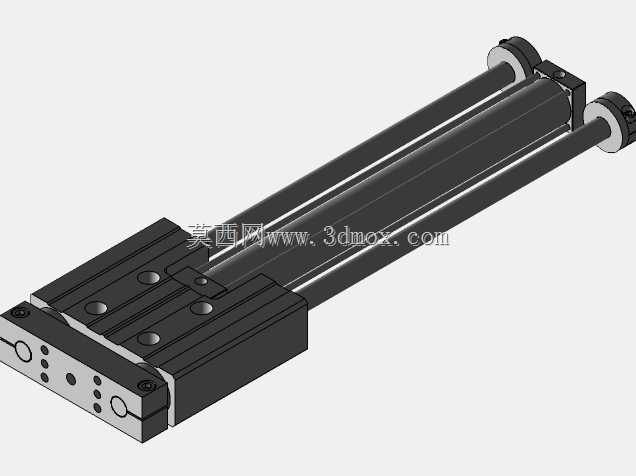

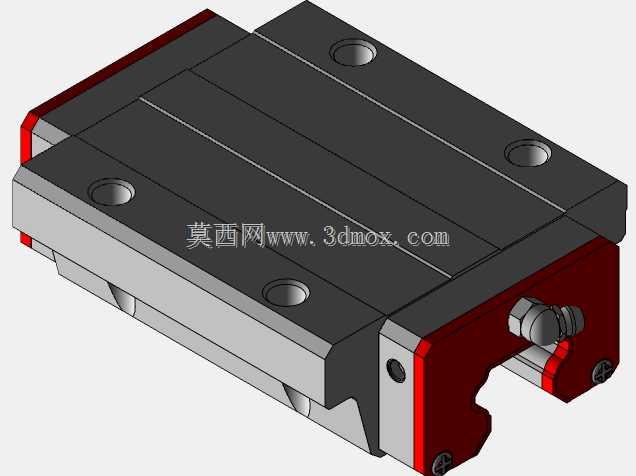

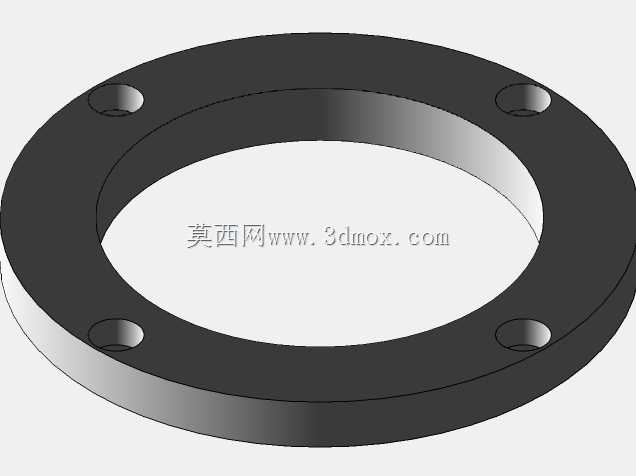

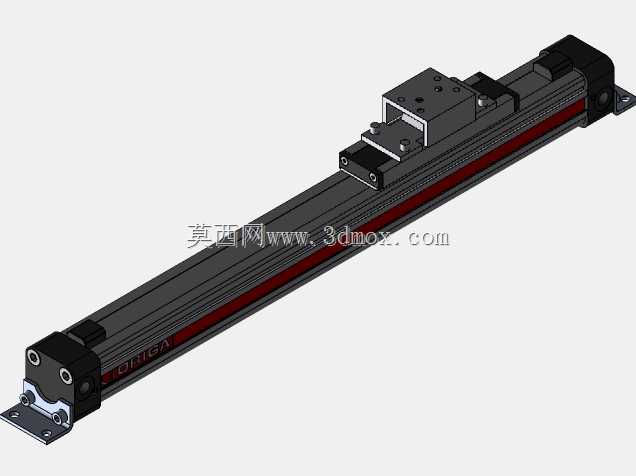

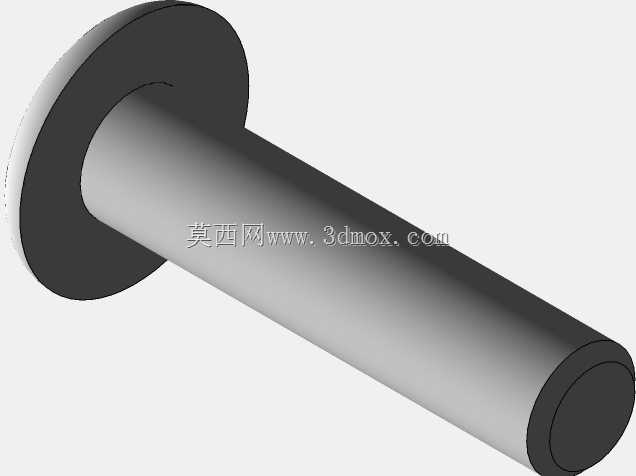

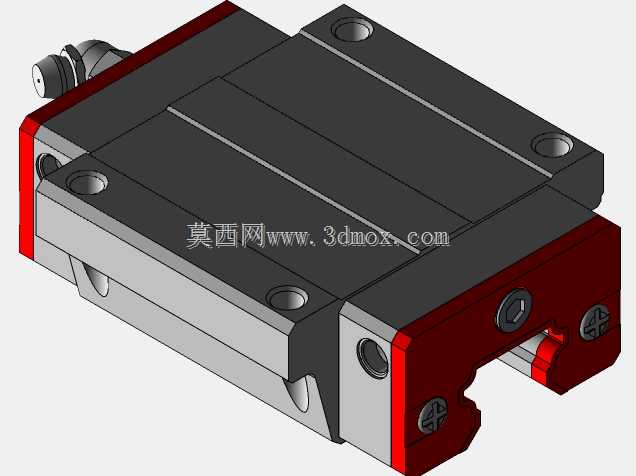

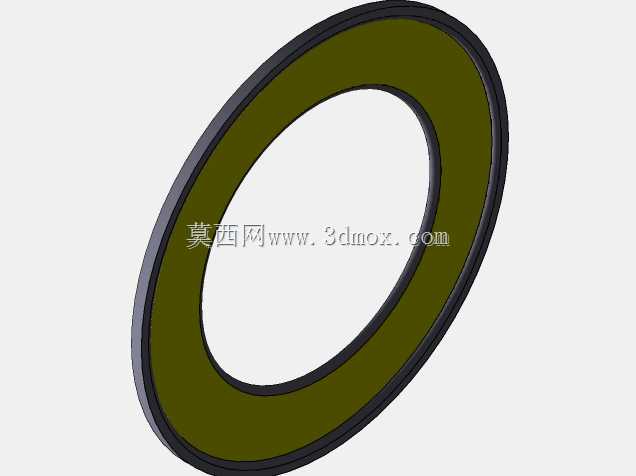

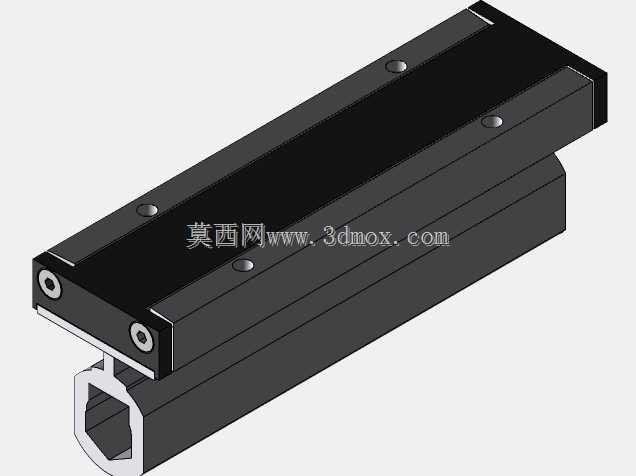

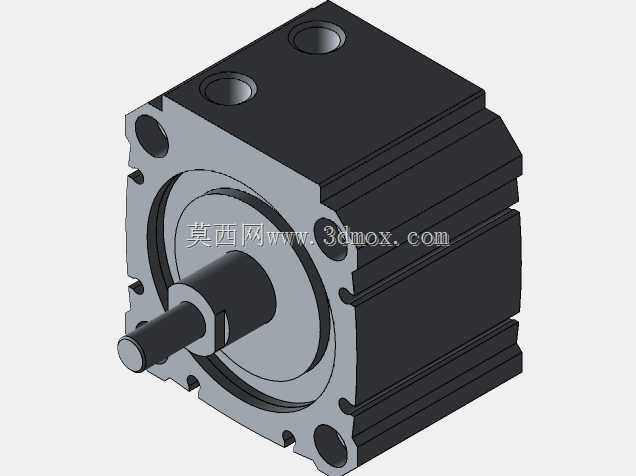

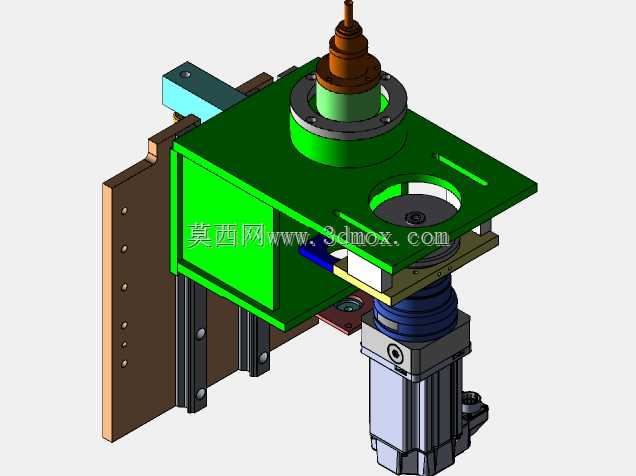

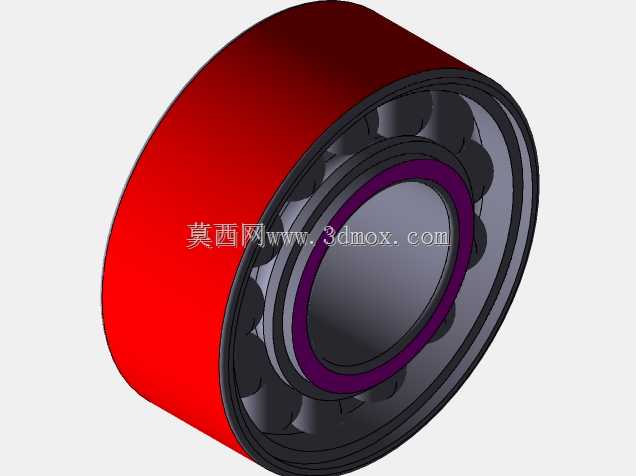

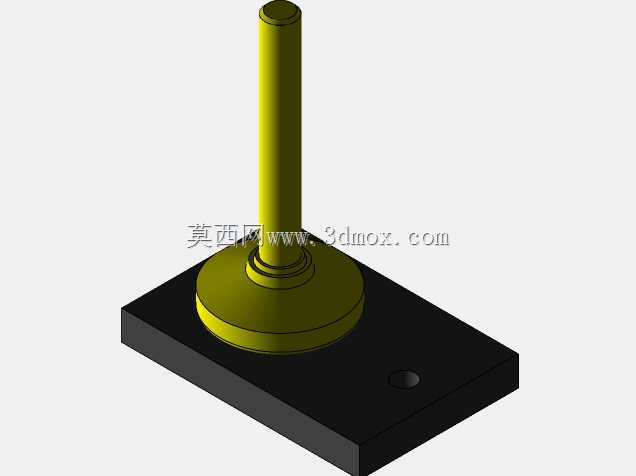

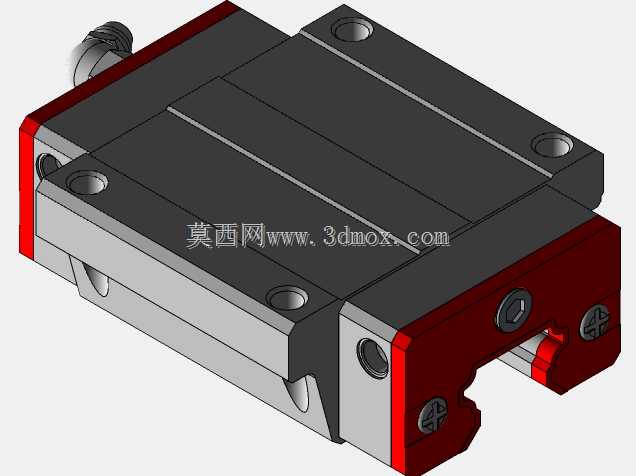

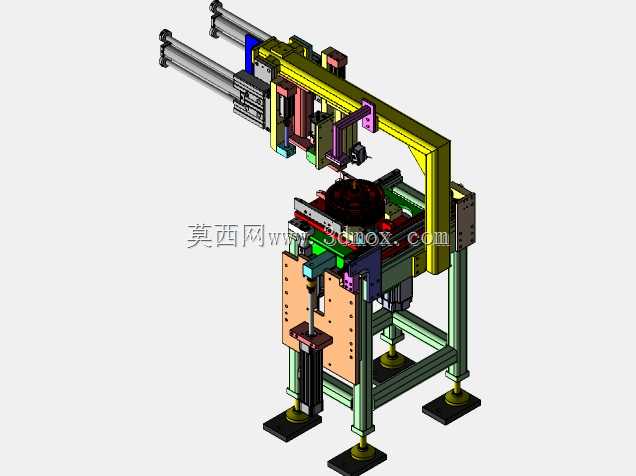

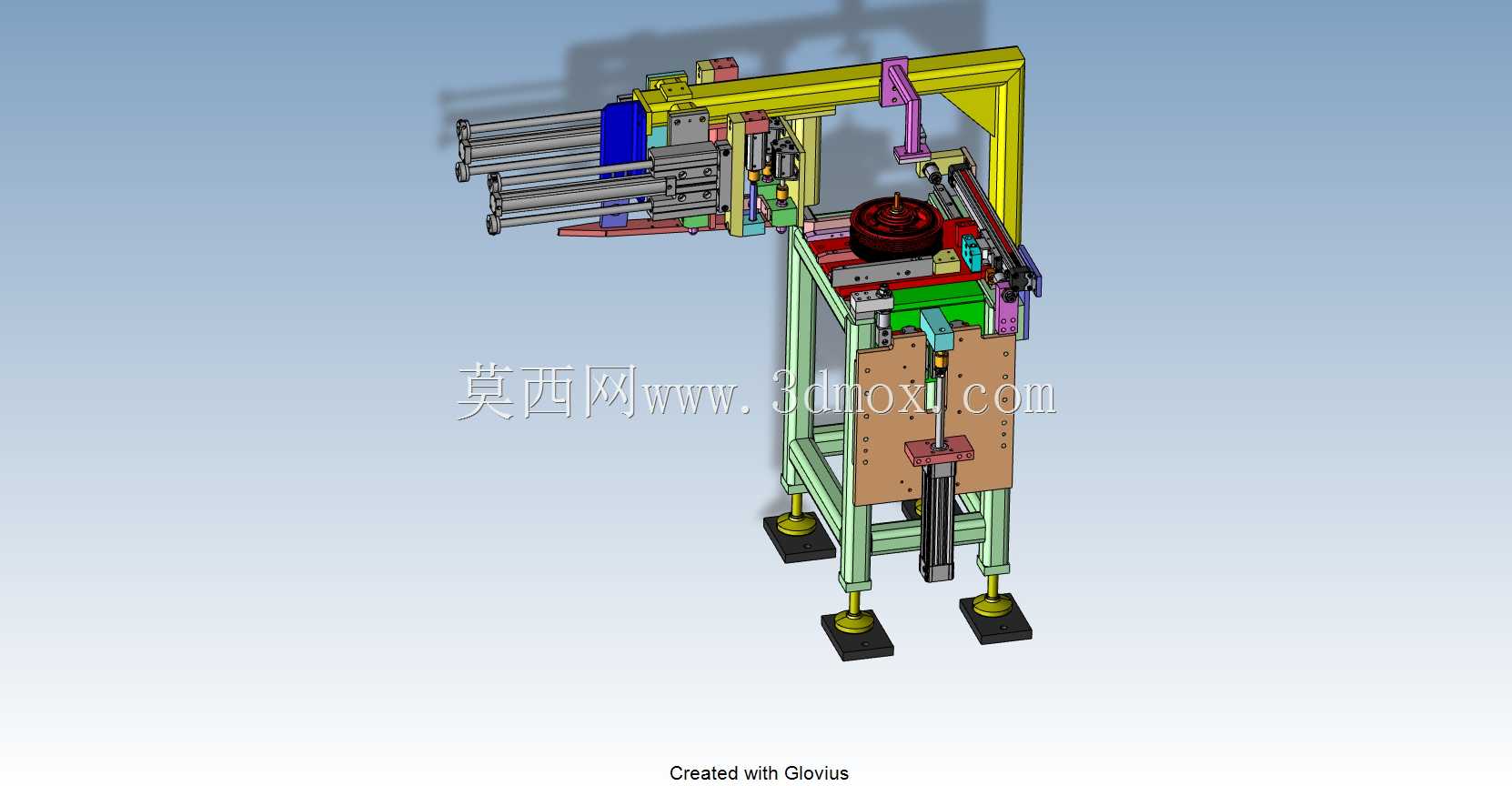

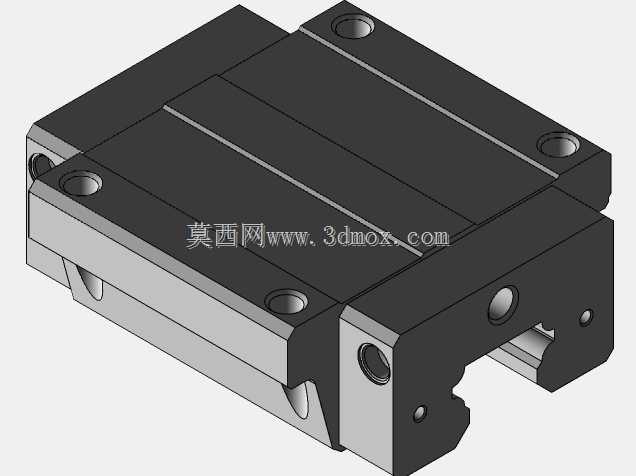

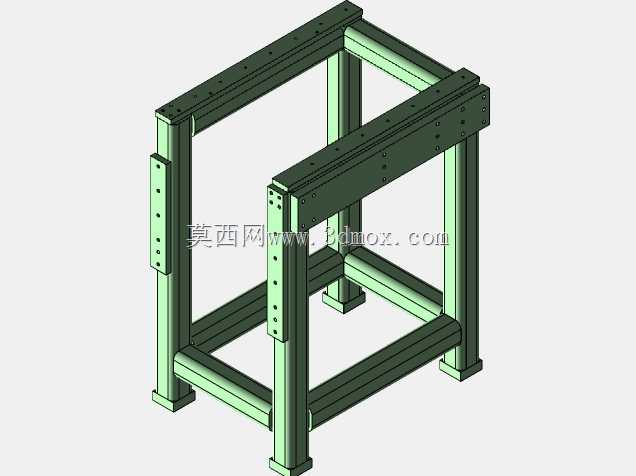

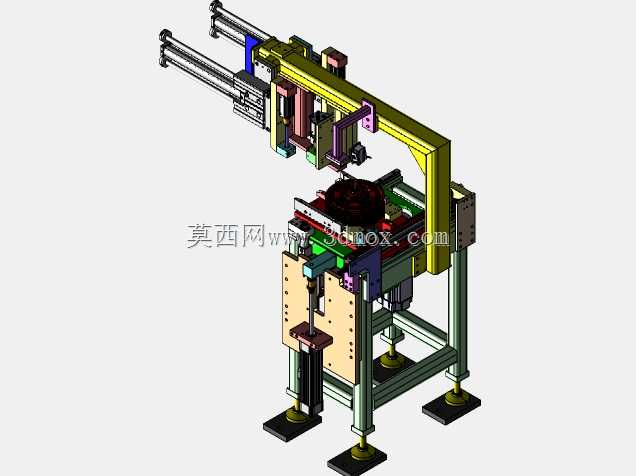

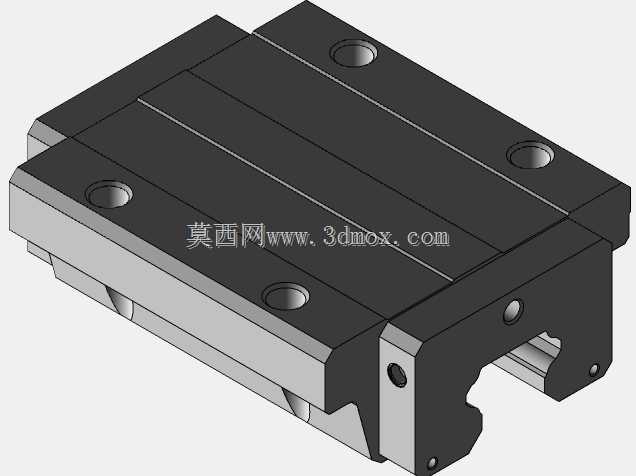

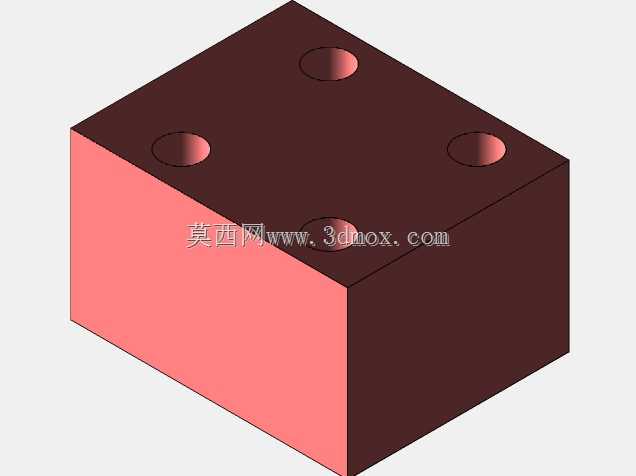

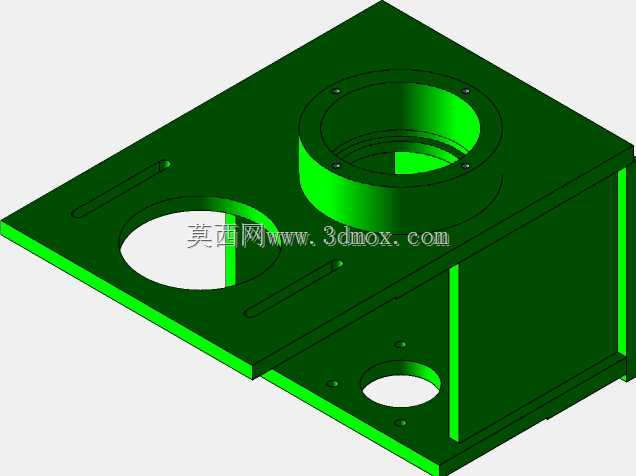

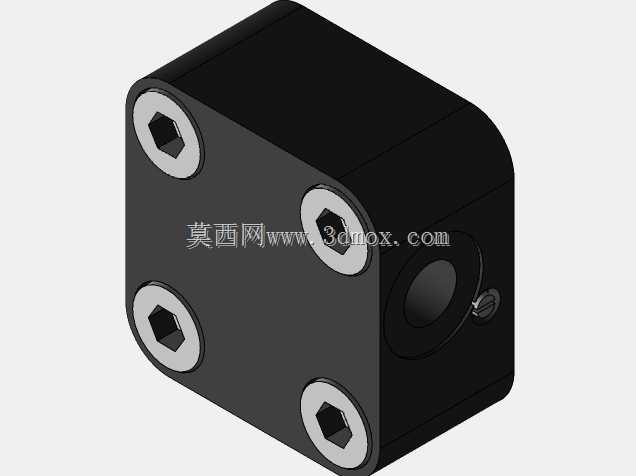

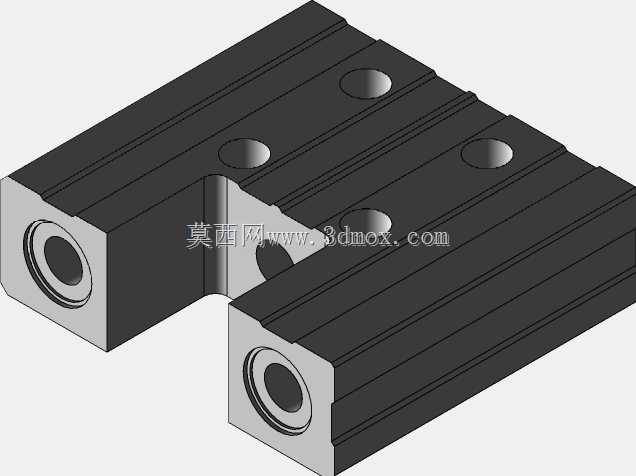

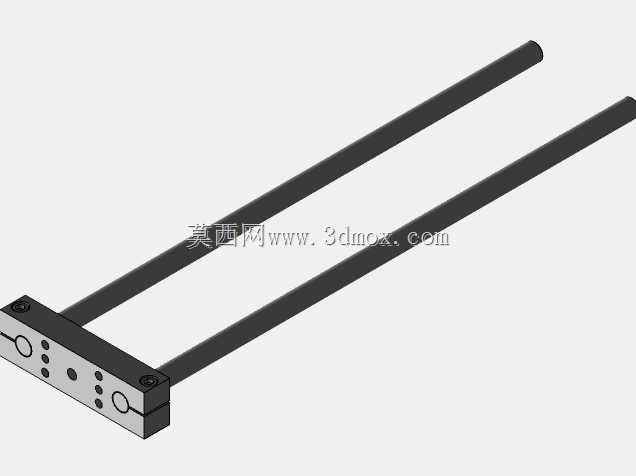

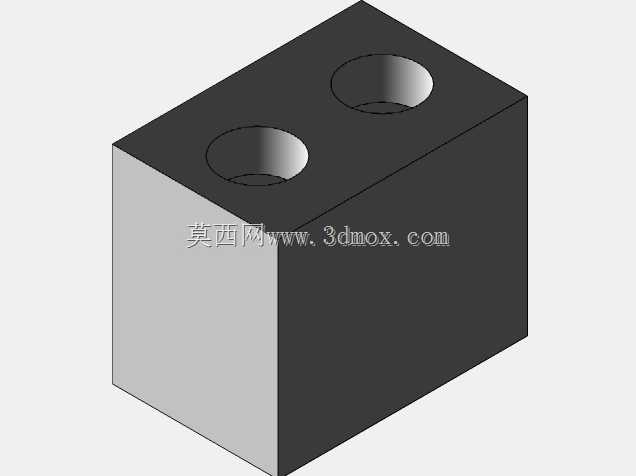

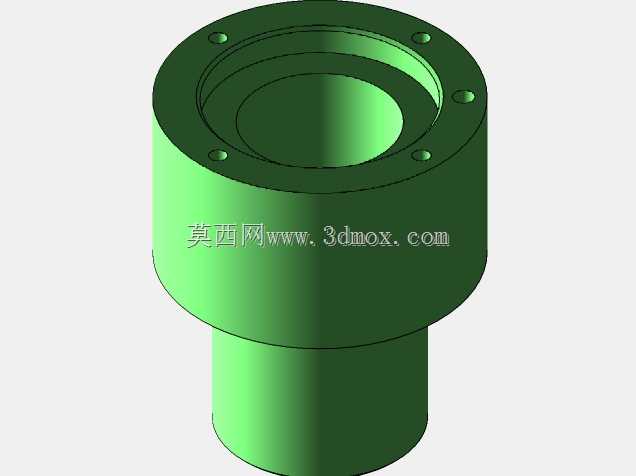

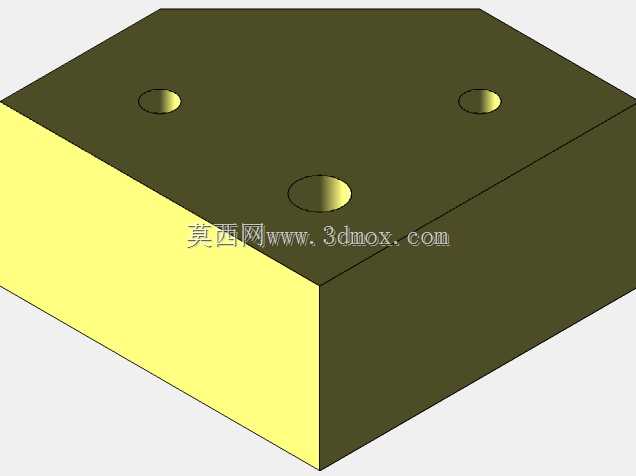

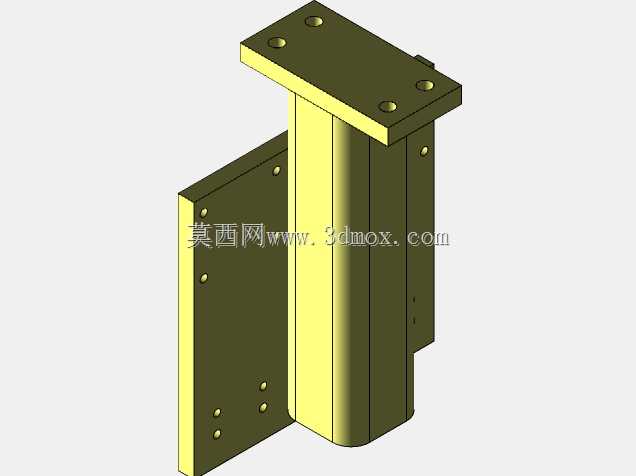

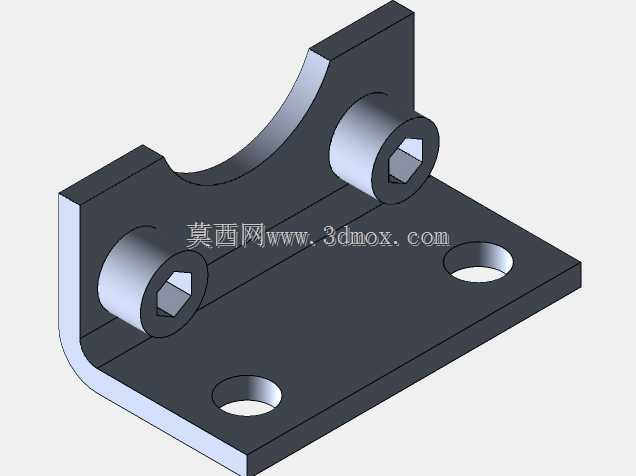

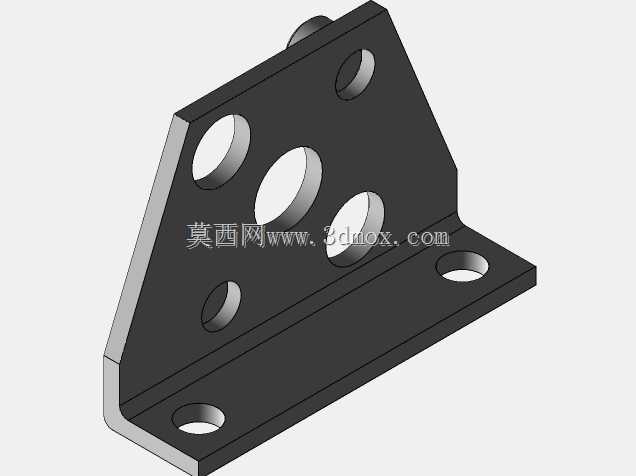

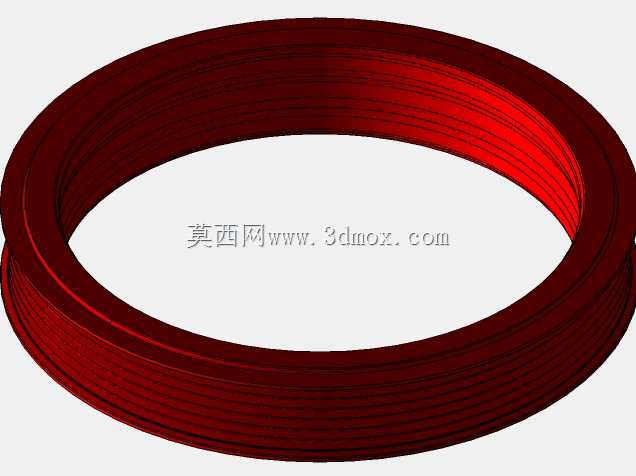

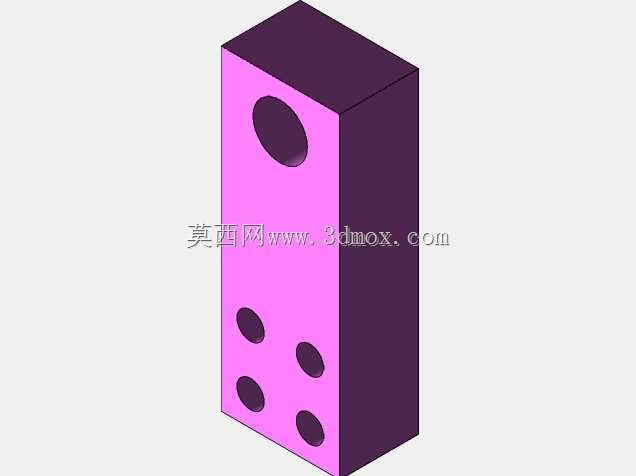

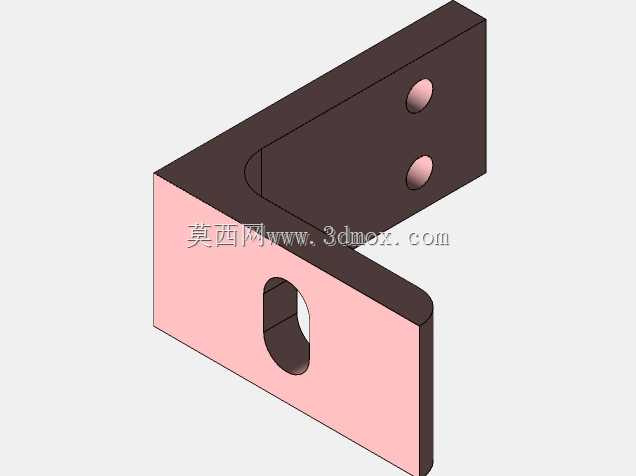

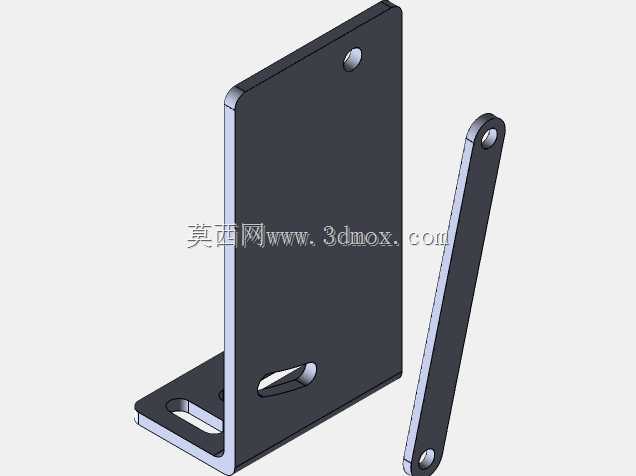

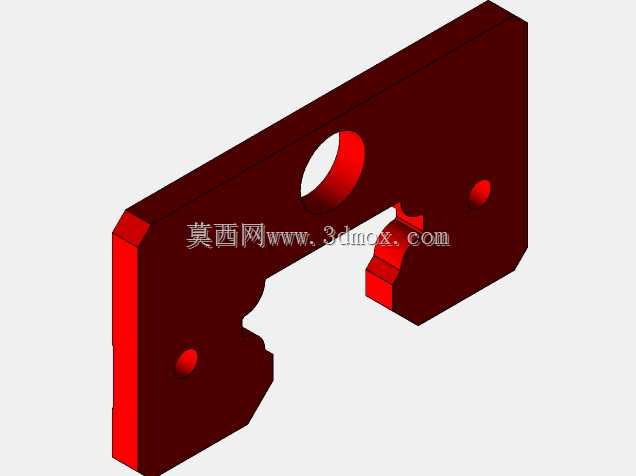

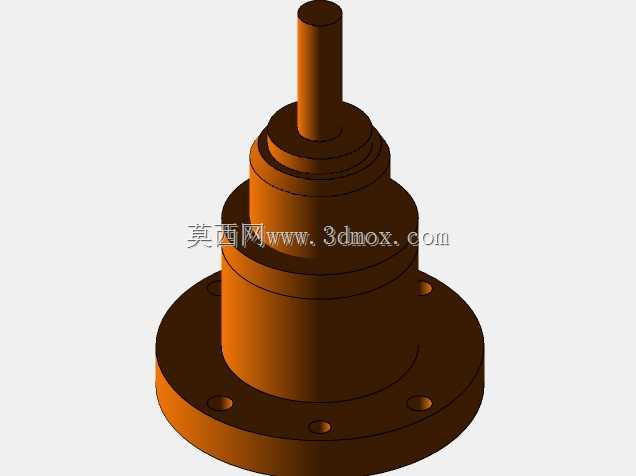

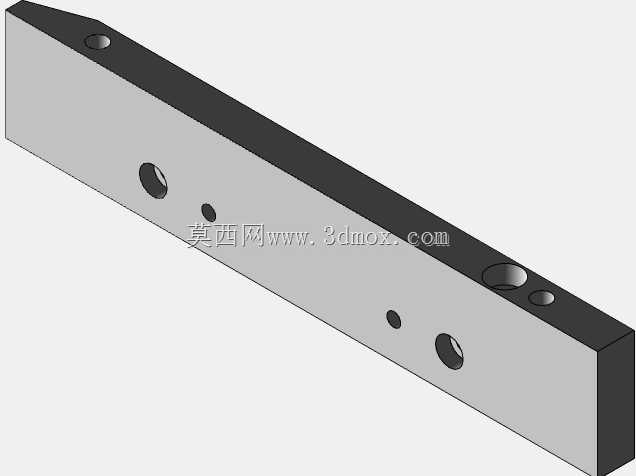

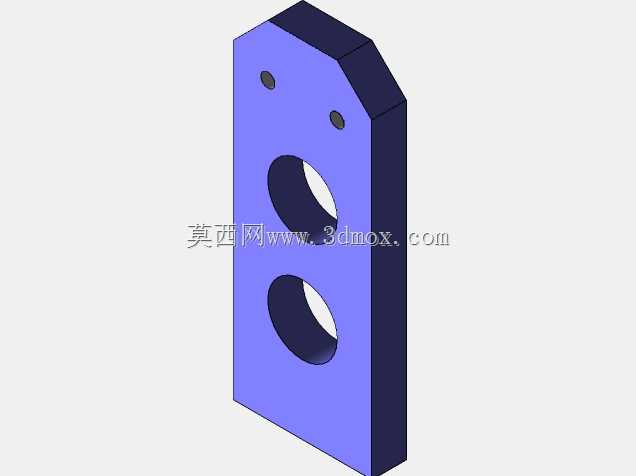

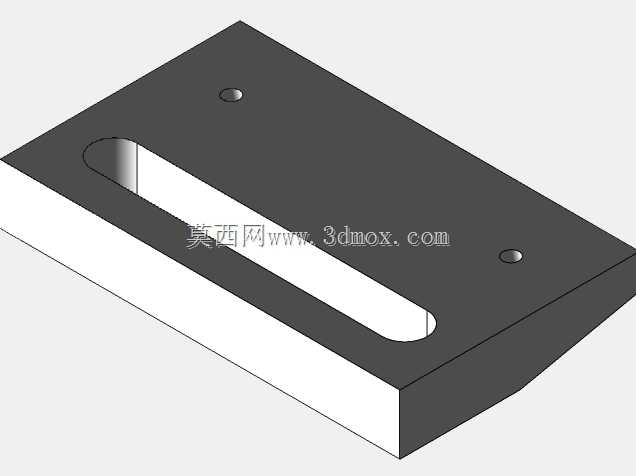

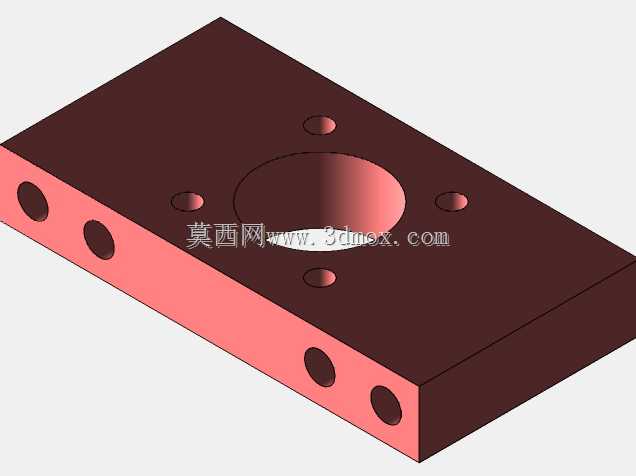

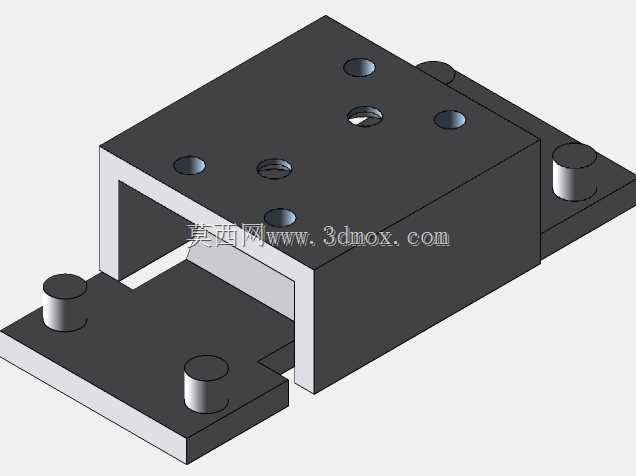

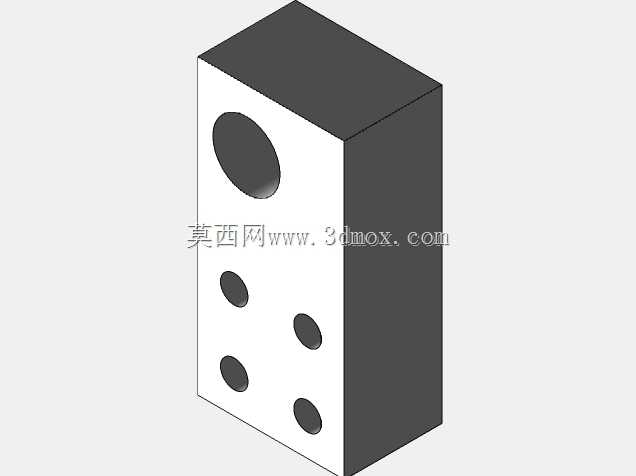

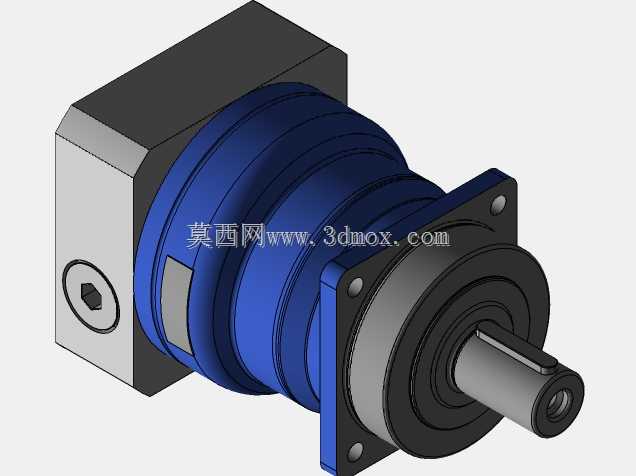

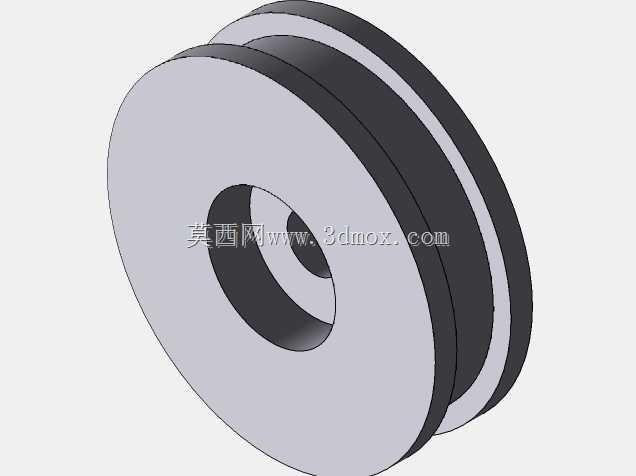

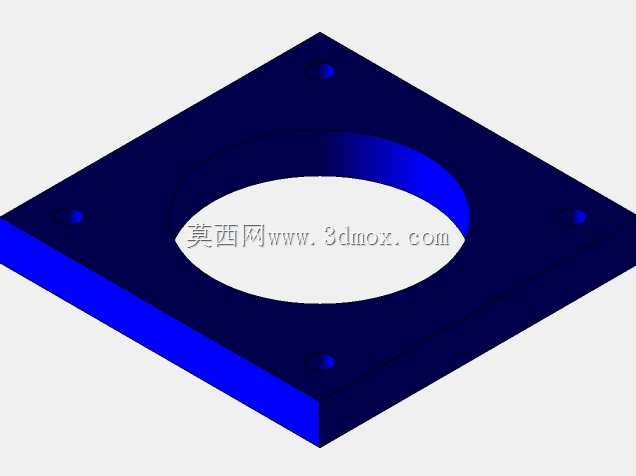

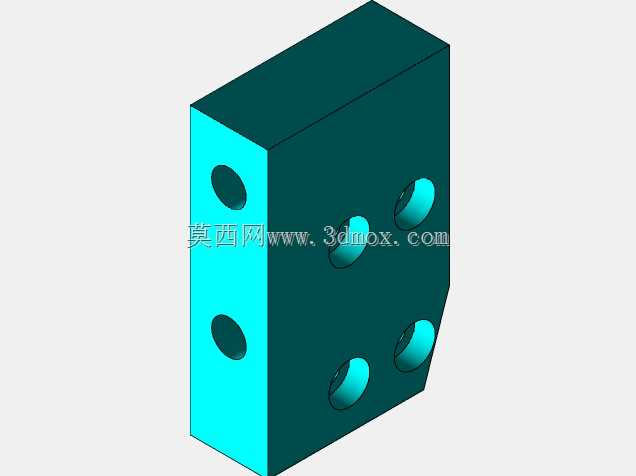

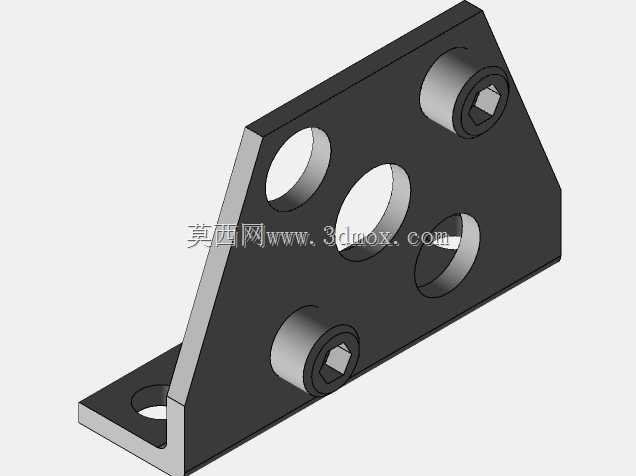

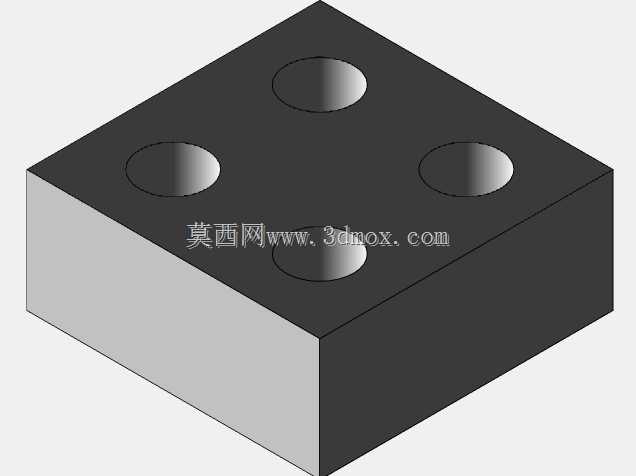

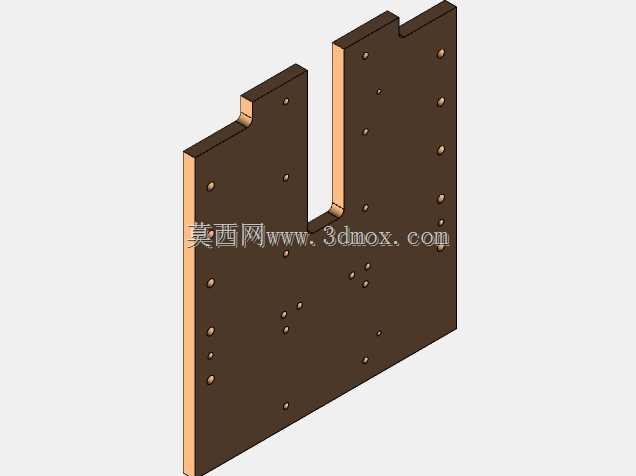

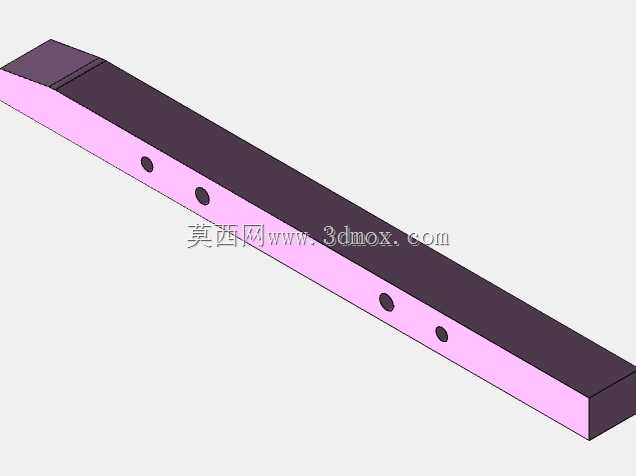

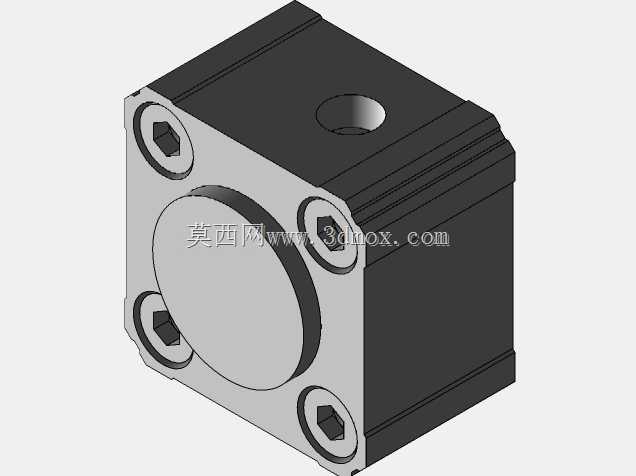

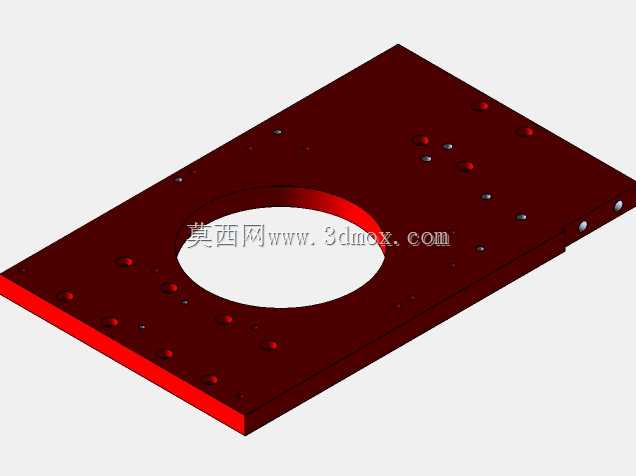

　　这套桁架式上下料机构主要面向汽车零部件加工场景中的轮圈类工件流转工序，适配数控车床、加工中心的单机或多机连线自动上下料需求，替代传统人工取放件作业，降低重体力劳动强度同时规避高温切屑、机床运动部件带来的作业安全风险。整体采用龙门式双立柱支撑结构，底部配置可调式减震脚座，可直接安装在车间硬化地面上，无需额外预埋地基，安装时仅需调整脚座高度保证横梁水平度即可，横向行程覆盖两台并排布置的加工中心工位，同时预留工件暂存台的取放行程冗余，纵向升降行程适配机床开门后的工件取放高度差，末端夹具的回转自由度可完成工件姿态翻转，满足工件正反面加工的姿态切换需求。横梁部分采用重载直线导轨搭配齿轮齿条传动方案，相比同步带传动具备更高的负载刚性，

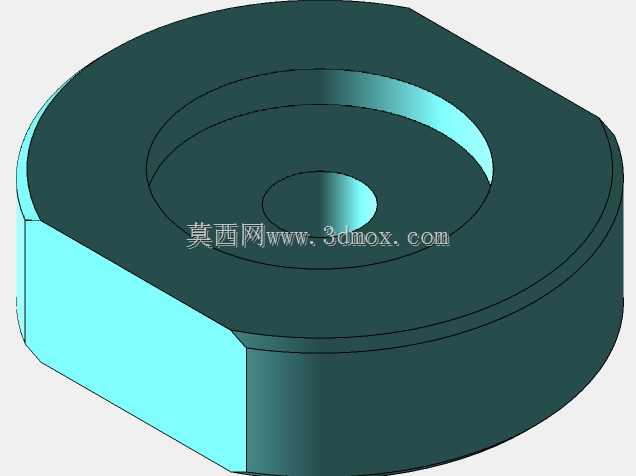

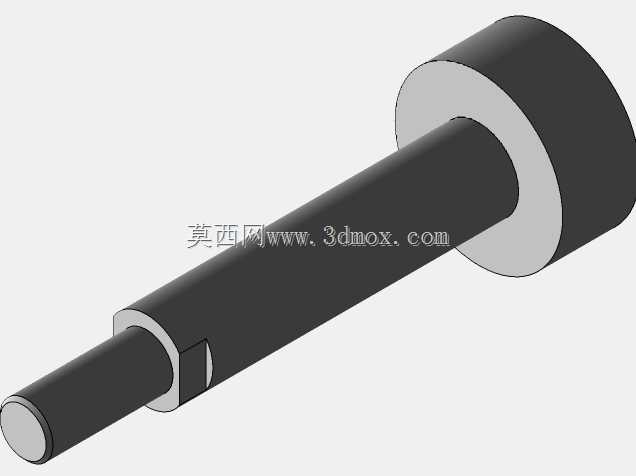

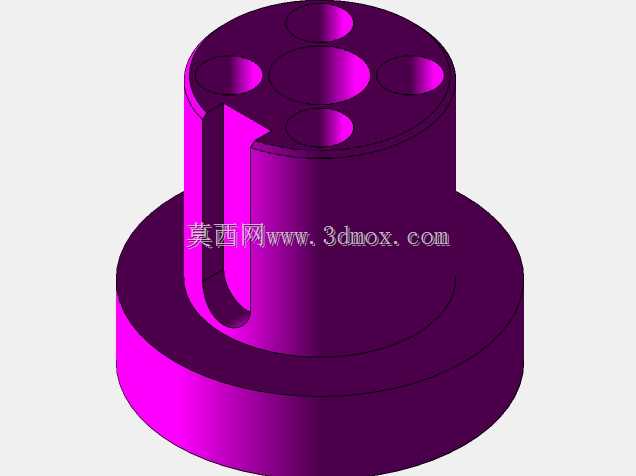

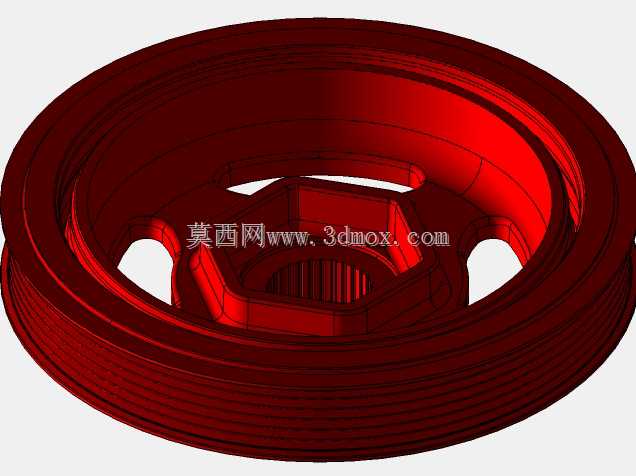

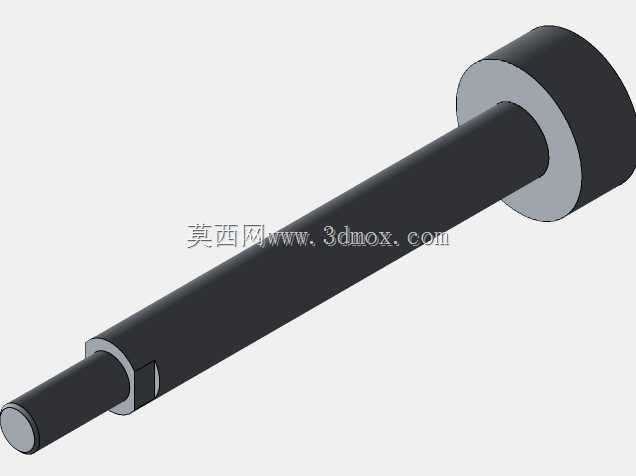

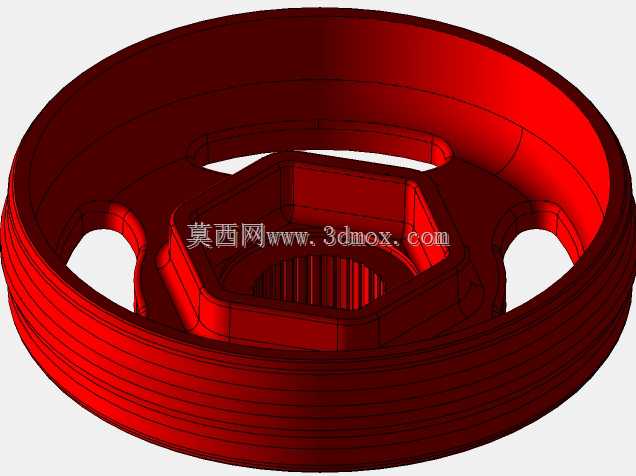

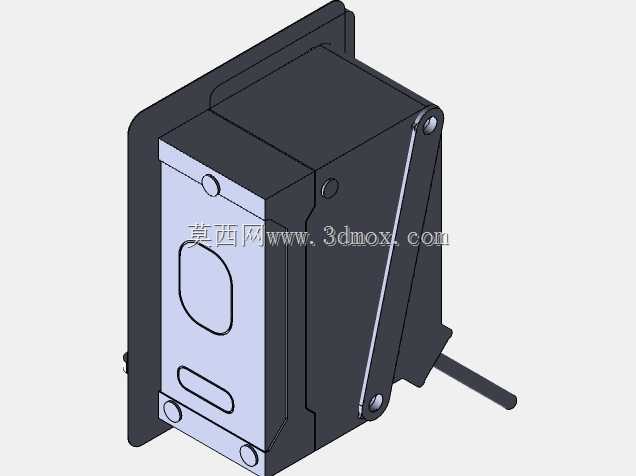

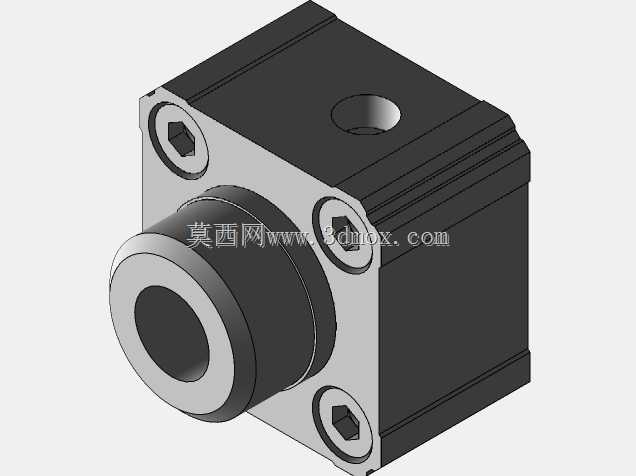

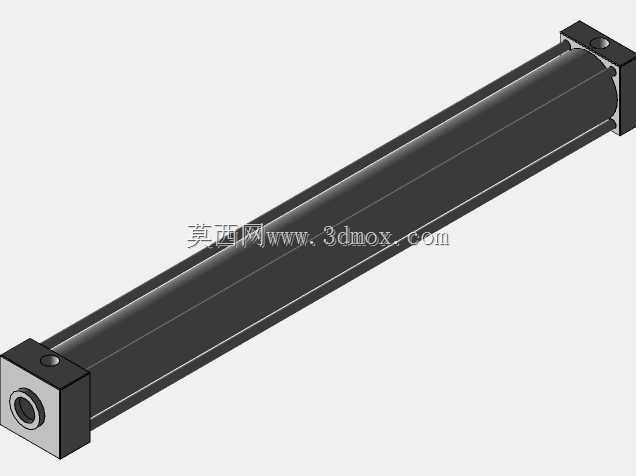

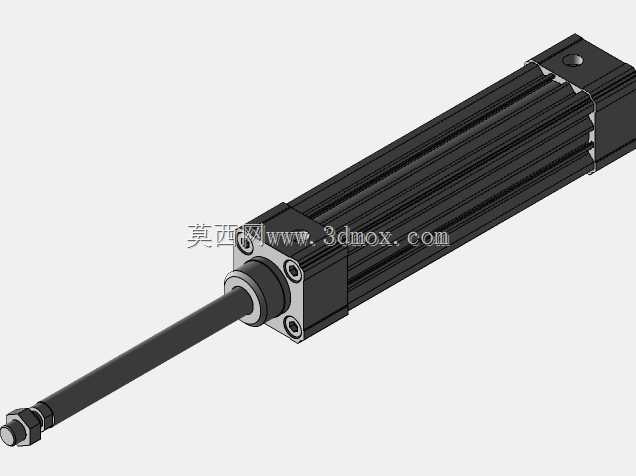

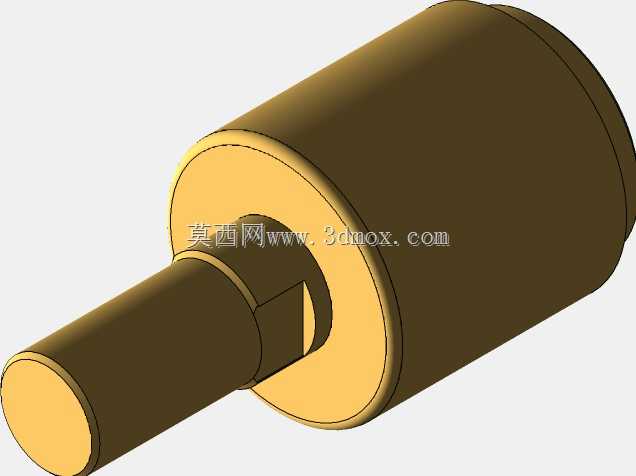

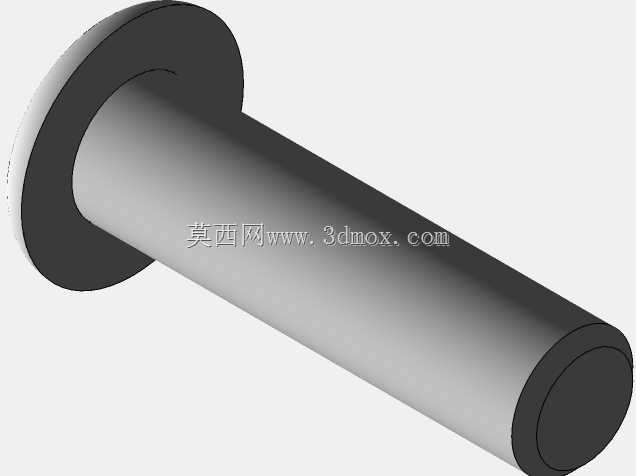

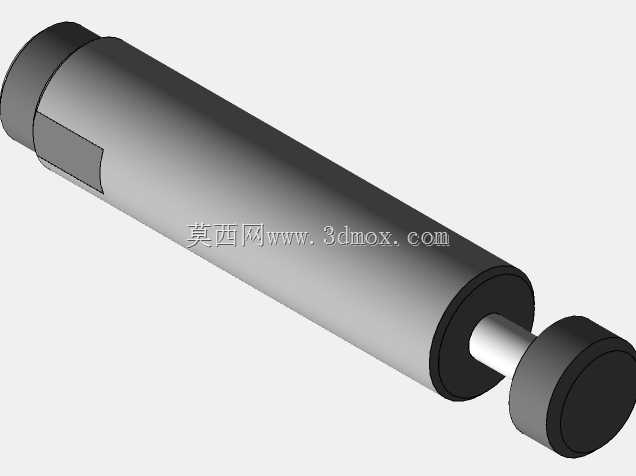

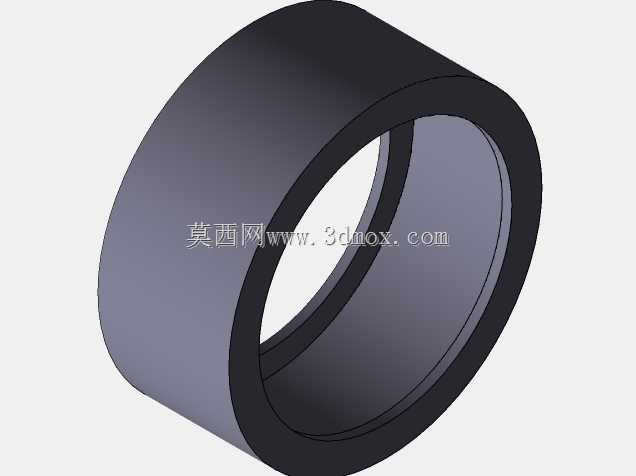

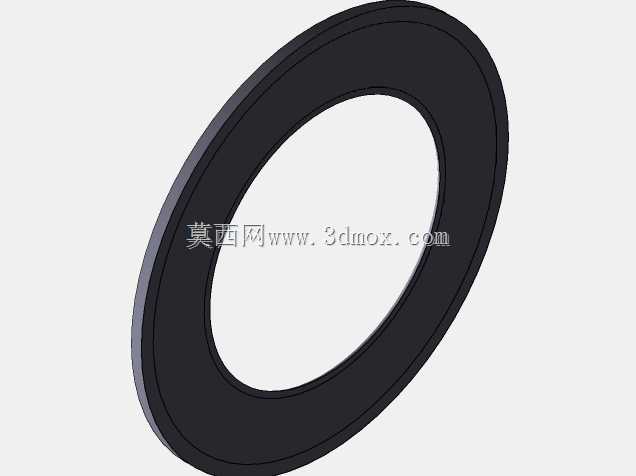

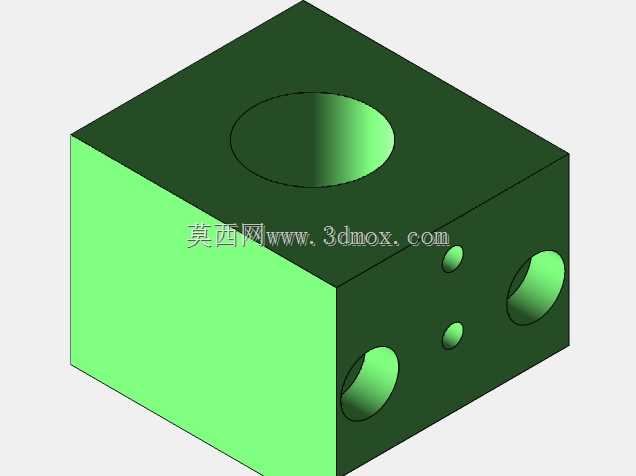

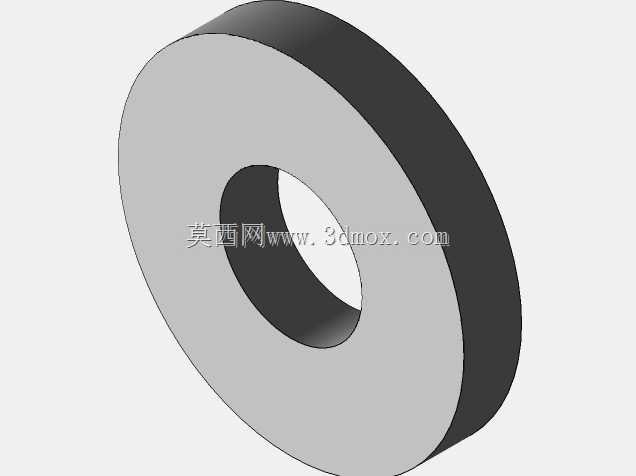

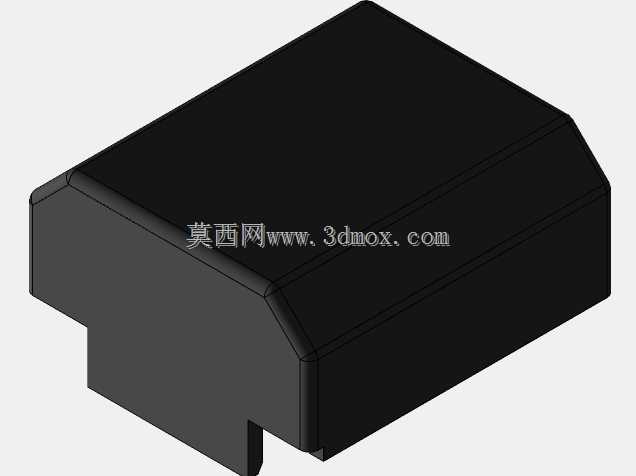

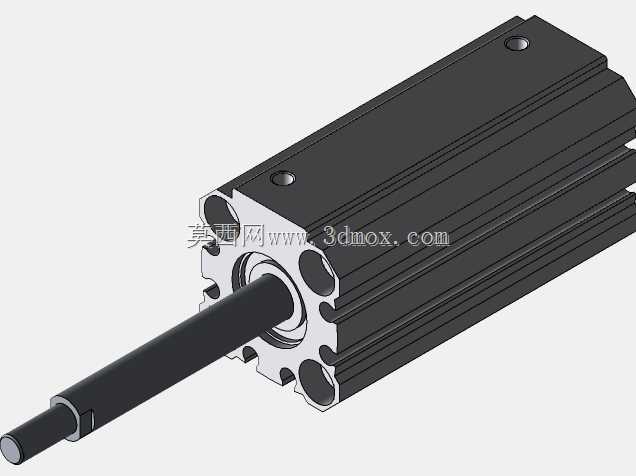

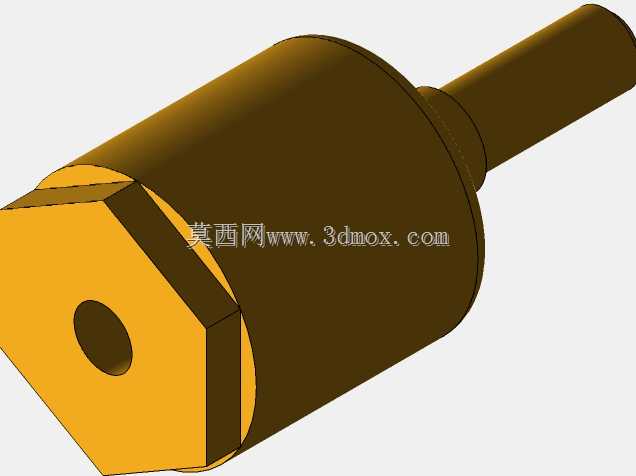

　　可承载带工件状态下的高速启停冲击，传动侧配置风琴式防护罩避免切屑、切削液进入导轨齿条啮合面，延长传动部件维护周期。末端执行器采用自适应定心夹爪，针对轮圈类环形工件的外圆轮廓设计夹持接触面，夹爪接触面镶嵌聚氨酯缓冲垫，避免夹持过程中刮伤轮圈已加工表面，夹爪开合行程覆盖常见乘用车轮圈的直径范围，无需更换夹爪即可适配多规格轮圈的生产切换。工件定位工位采用带止口的仿形支撑座，配合气动顶升定位销，可在机械手放料后完成工件的精准定位，保证后续机床夹具抓取时的位置重复精度，定位工位旁集成切屑吹扫气嘴，可在工件上下料间隙吹净定位面残留的切屑，避免切屑垫起导致的定位误差。整机的管线采用坦克链沿横梁侧面布置，所有气管、传感器线缆均在坦克链内分层排布，

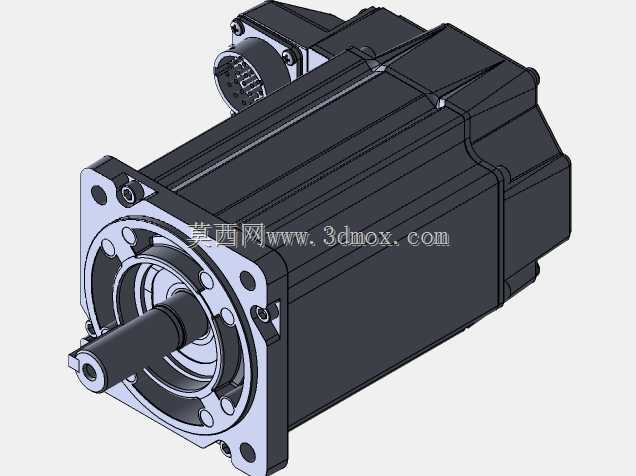

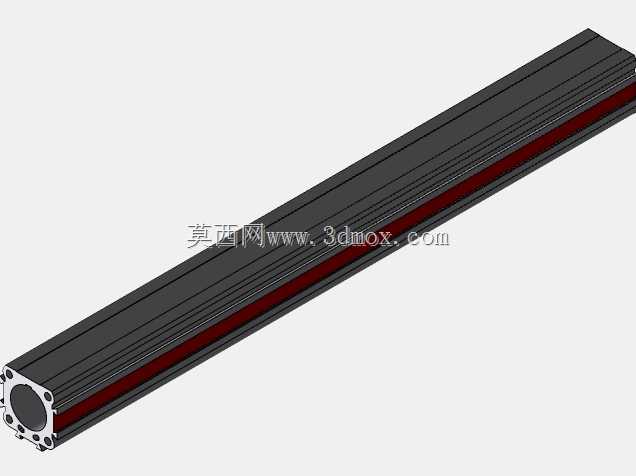

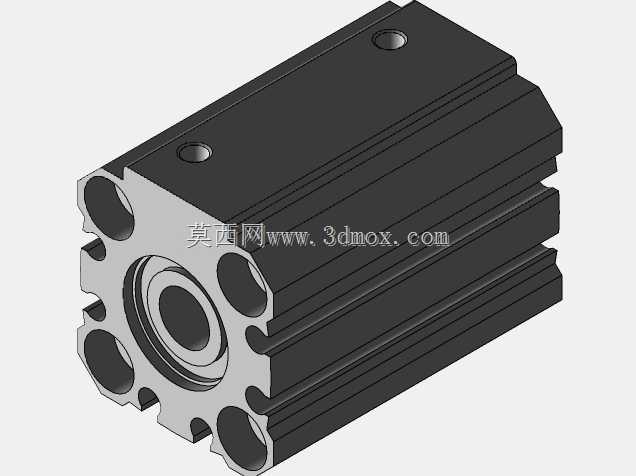

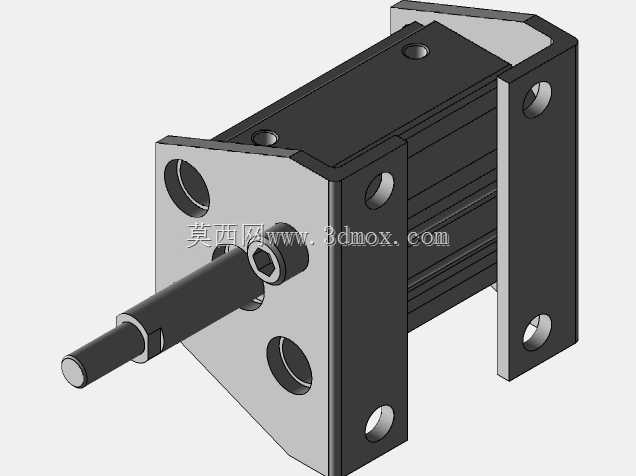

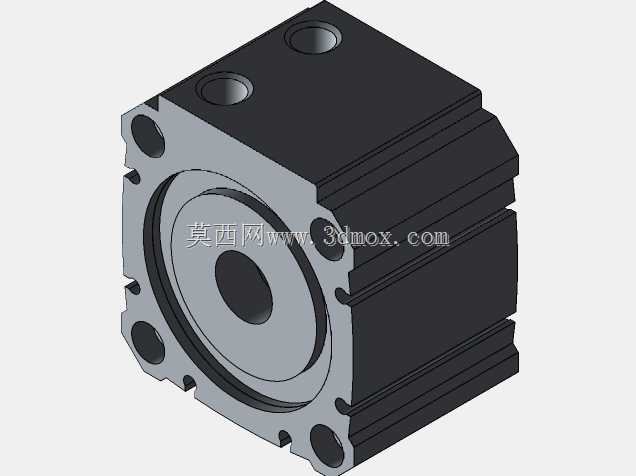

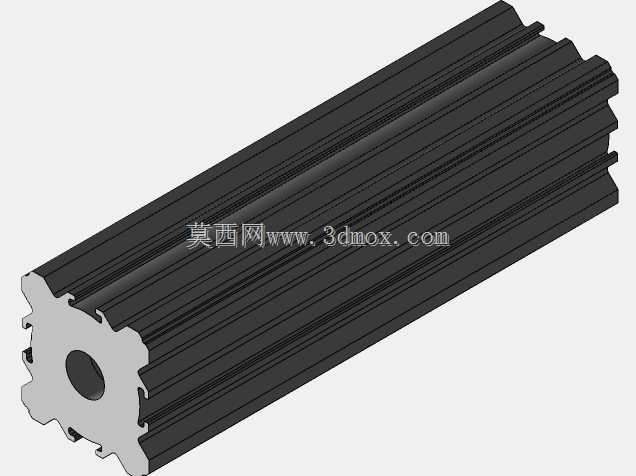

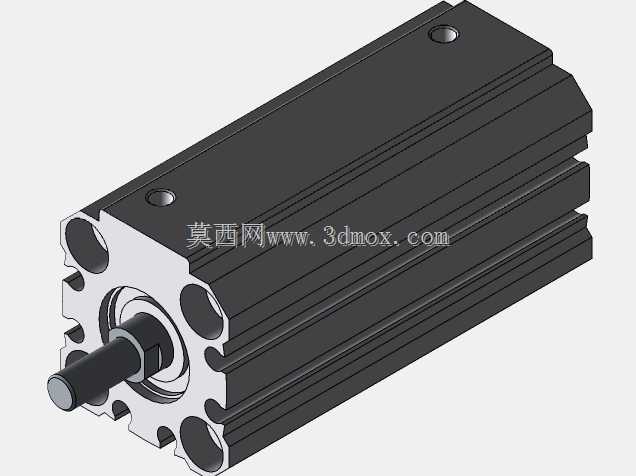

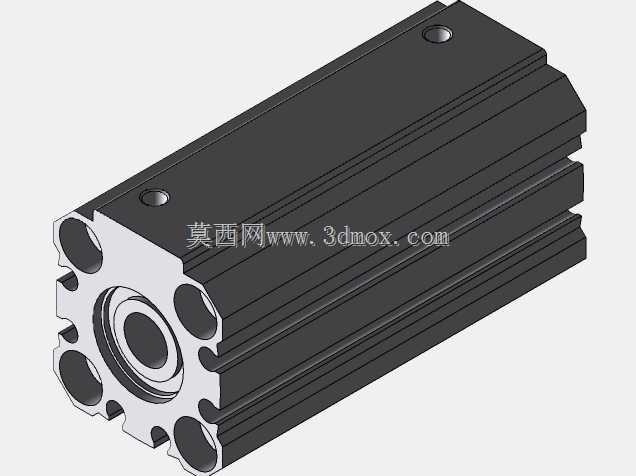

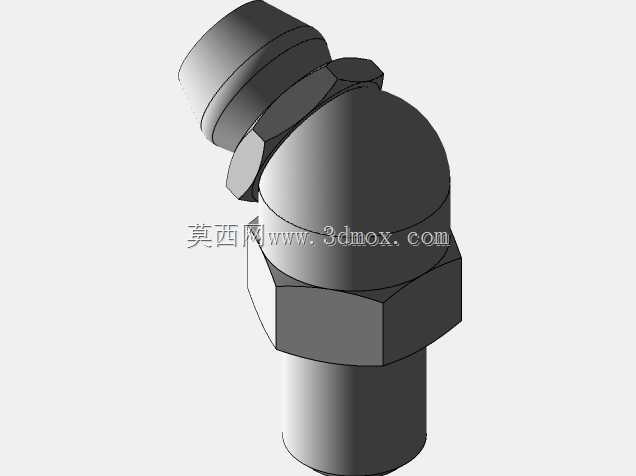

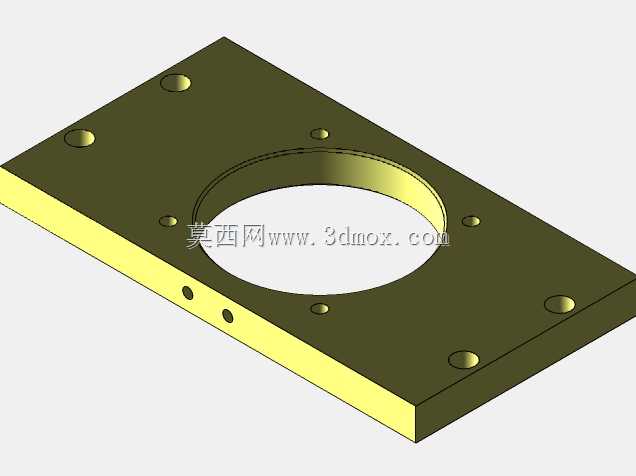

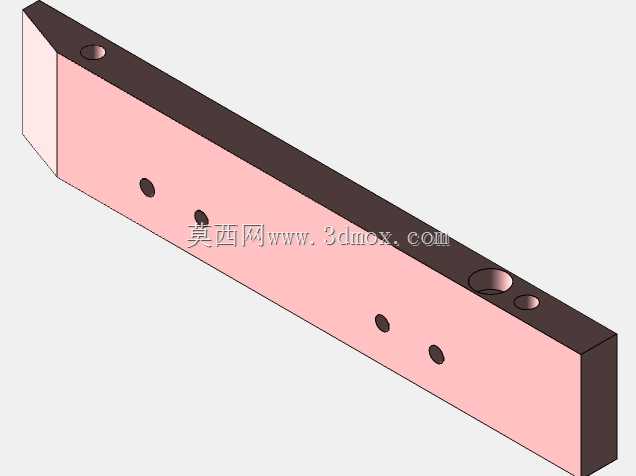

　　避免运动过程中管线拉扯磨损，气动回路配置调压阀与压力传感器，实时监测夹持气压，气压不足时立即触发停机保护，避免工件脱落造成设备或工件损伤。设计过程中优先考虑了维护便利性，所有驱动电机、传动部件均布置在设备外侧易操作位置，日常润滑、易损件更换无需拆解设备主体结构，整体框架采用工业铝型材与标准型钢拼接，减少非标焊接件的占比，降低加工制造成本同时缩短装配调试周期。
