带视觉检测的笛卡尔坐标拾取放置设备

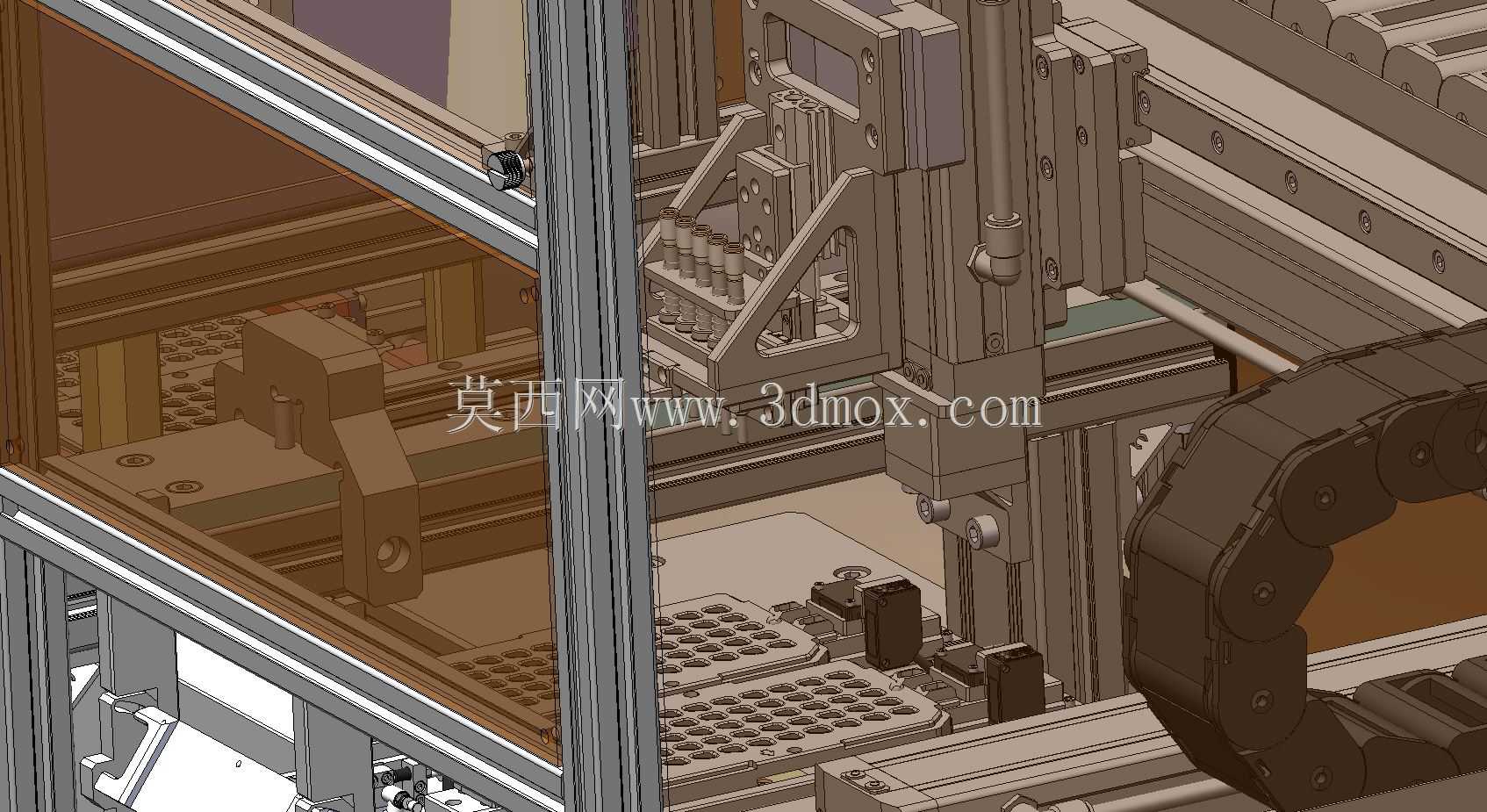

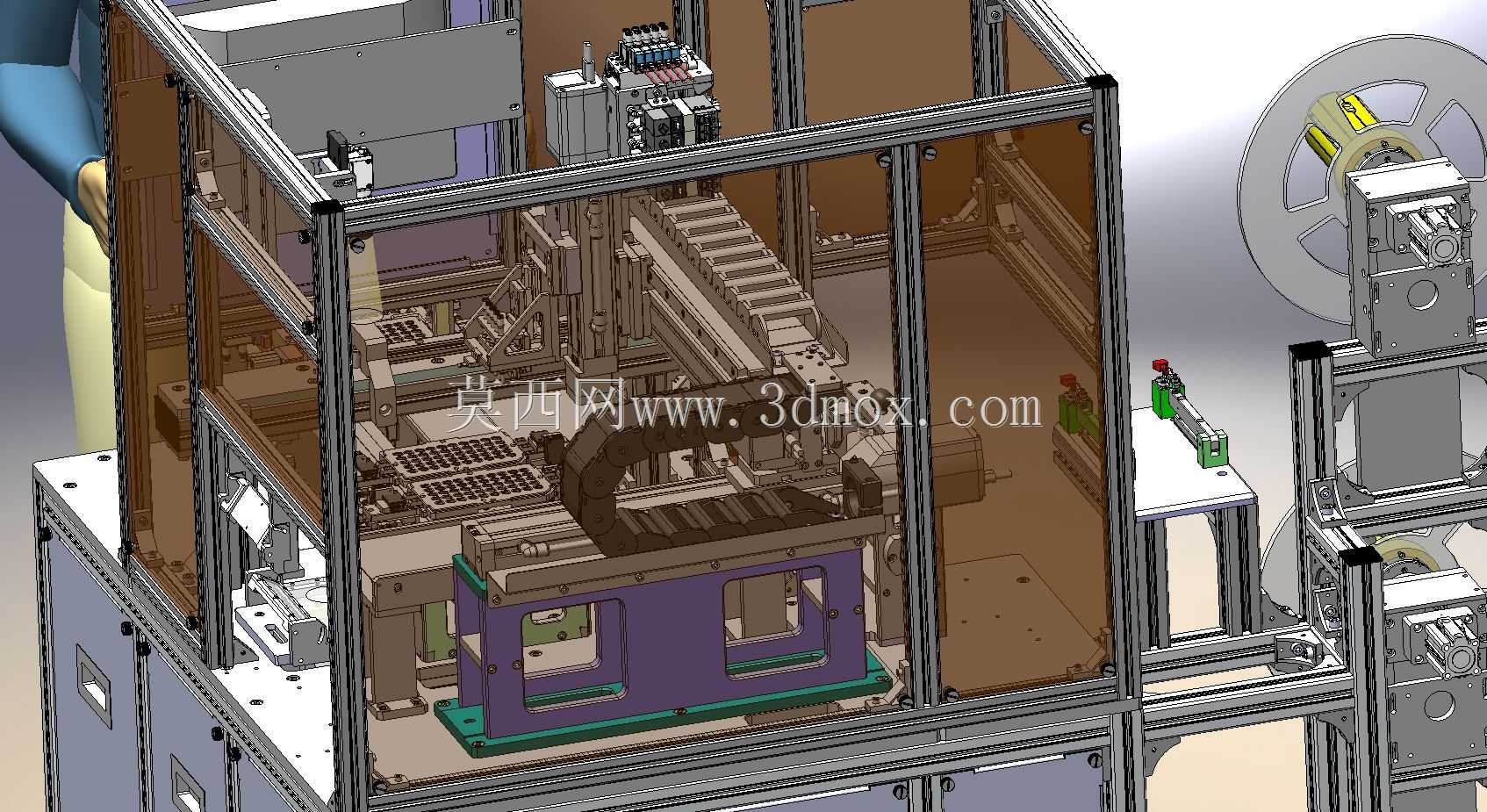

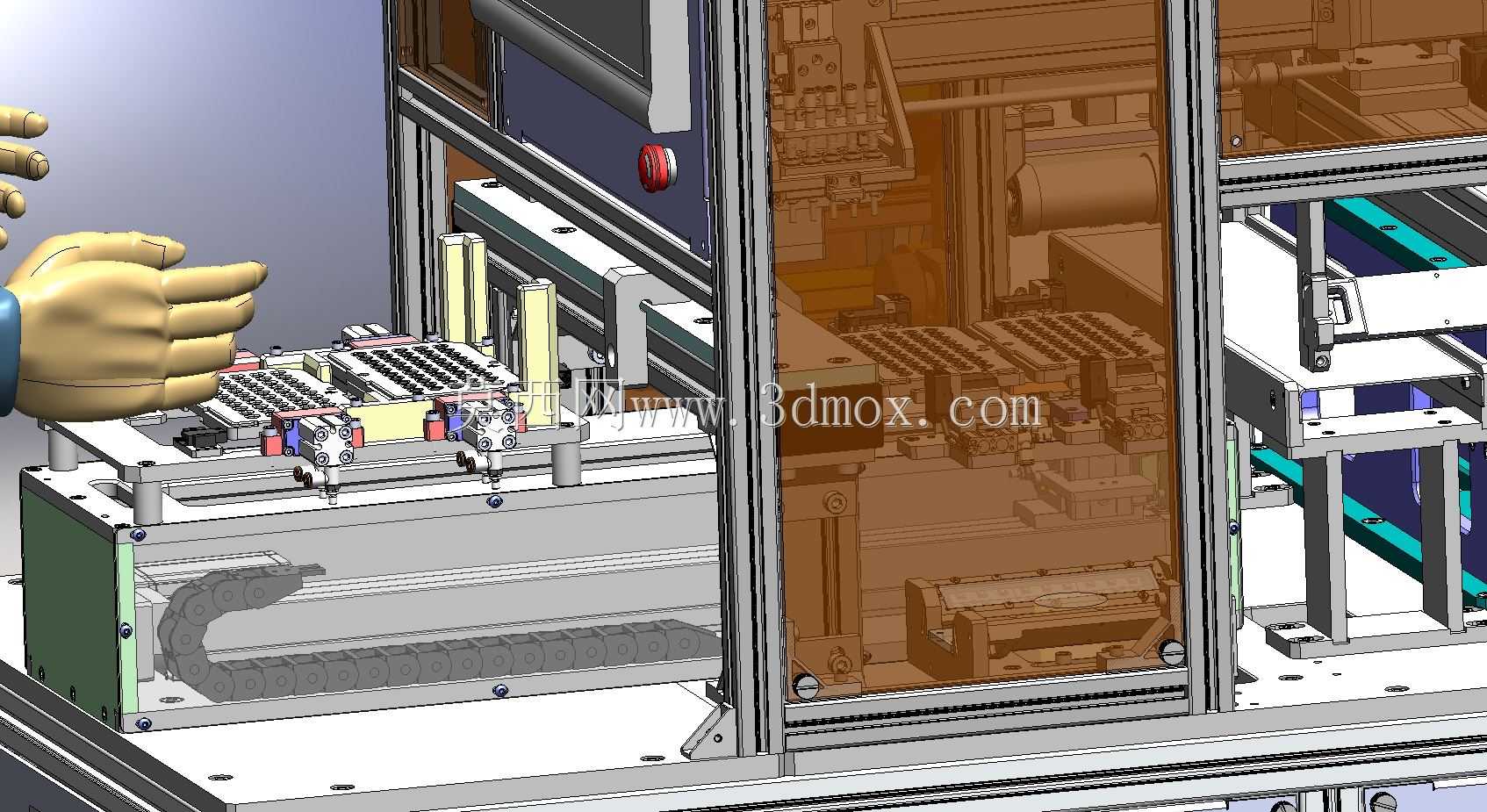

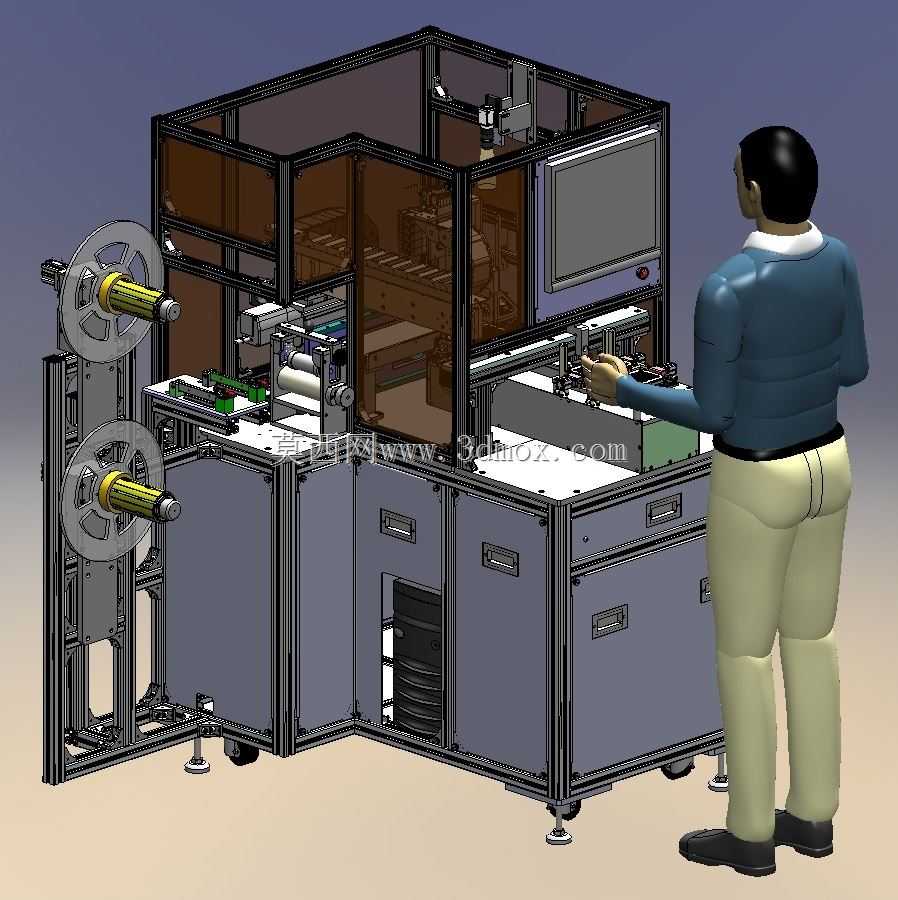

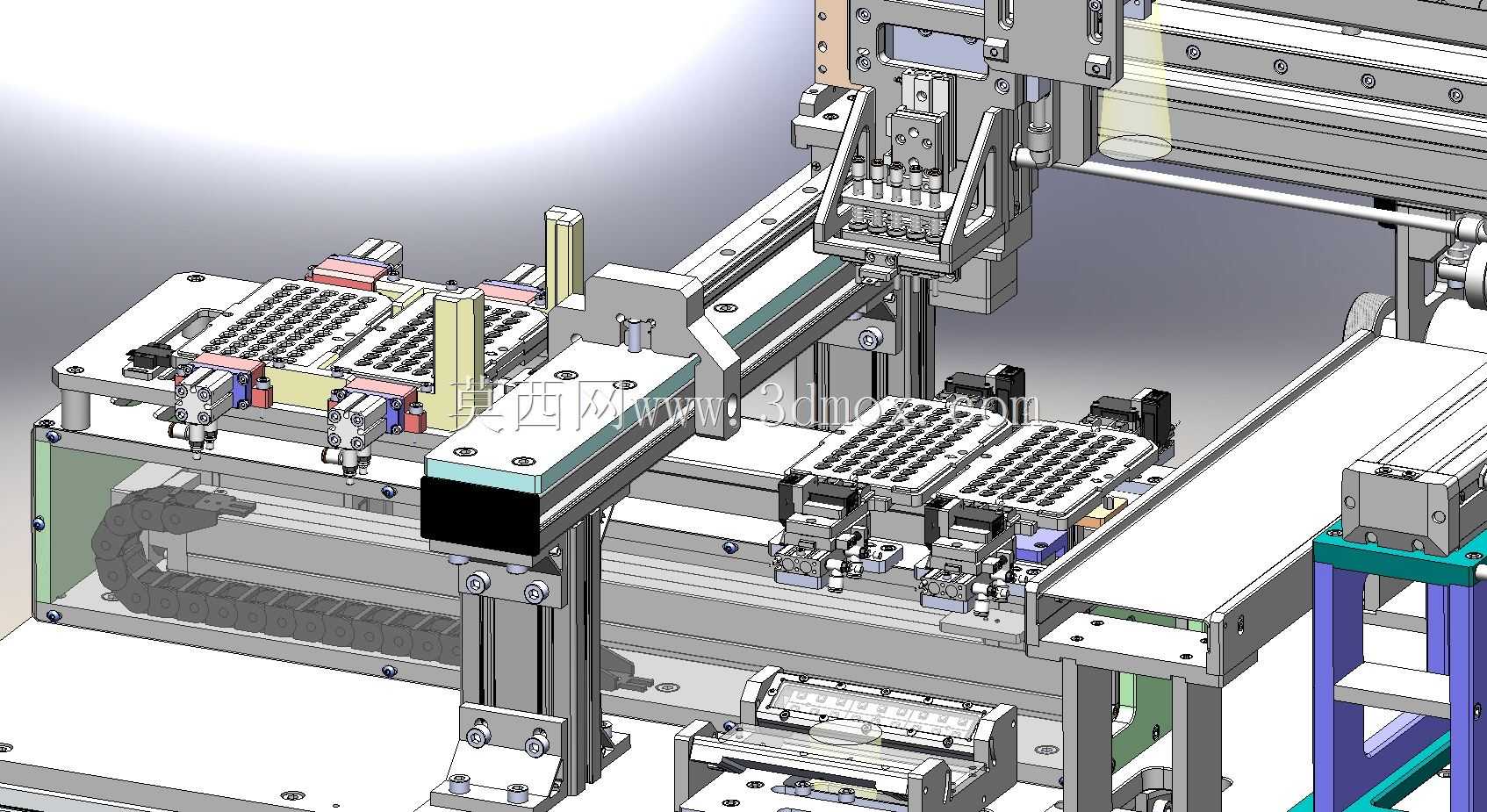

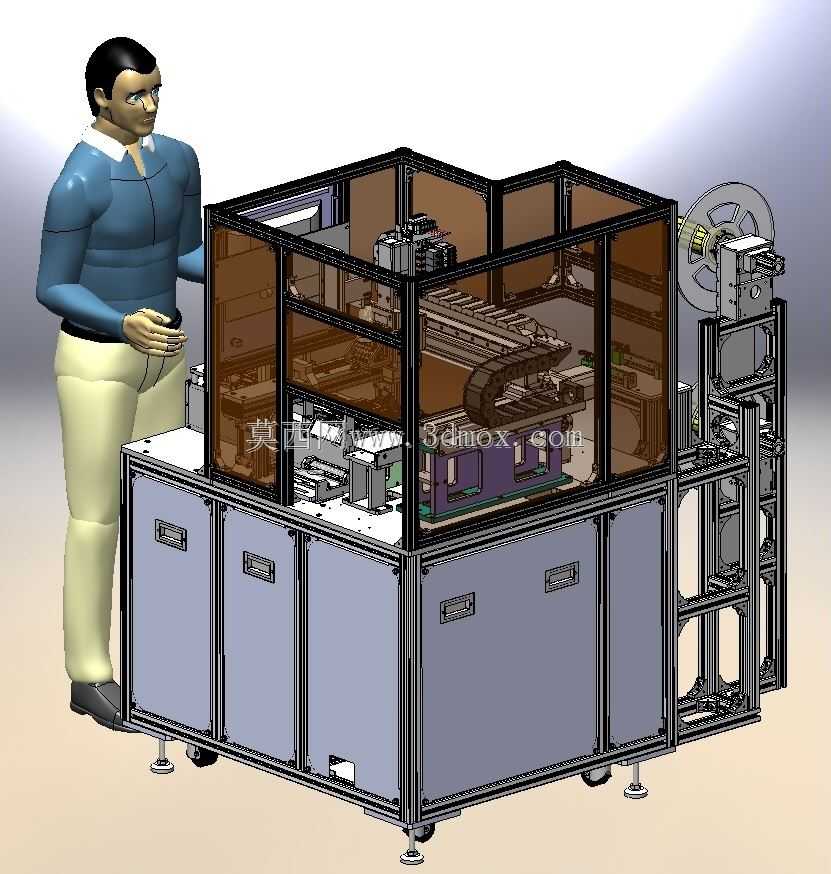

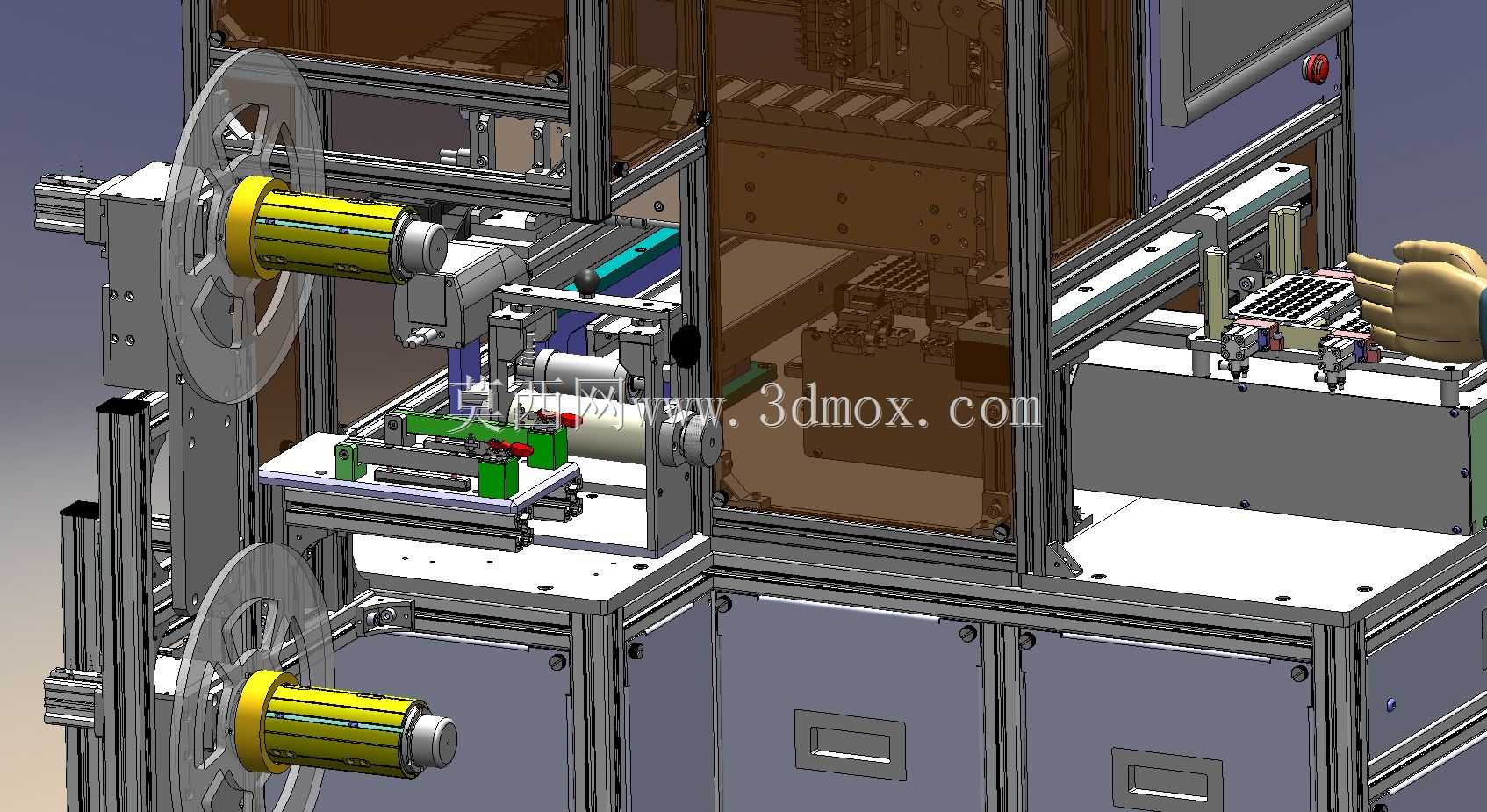

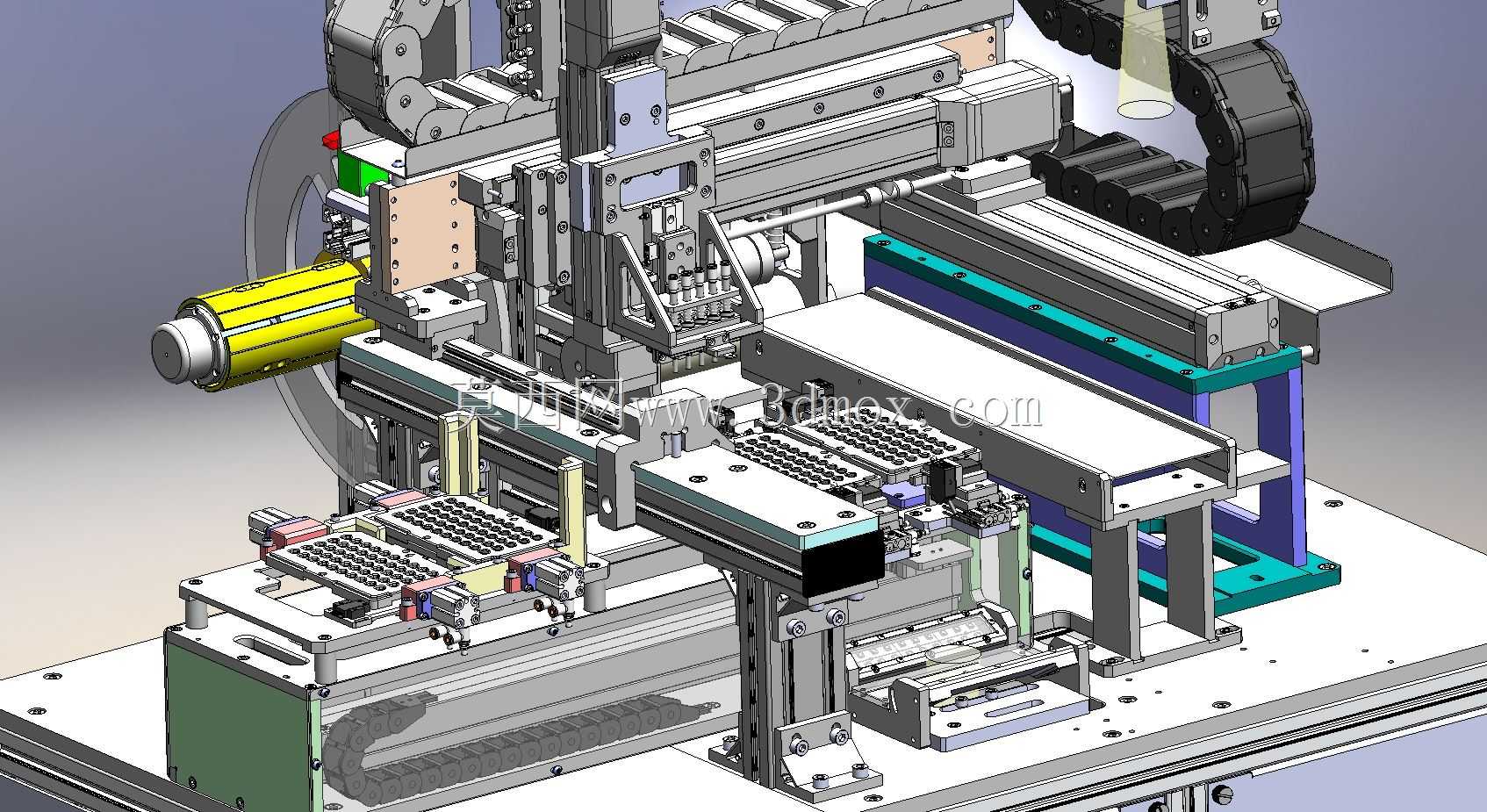

　　该设备采用X-Y-Z三轴龙门式笛卡尔坐标运动架构，整体机架以工业铝型材搭配钣金封板搭建，底部配置可调脚杯与万向脚轮，兼顾设备调平需求与车间转场移动的便利性，机架左侧预留双料卷安装工位，可搭载带状物料的放卷机构，适配卷料类零件的连续上料作业场景，常见于3C电子小件组装、精密零件分选摆盘这类需要重复取放、对位检测的生产环节。设备操作侧预留人机交互工位，搭载嵌入式触控显示屏，操作人员可在工位完成参数设置、运行状态监控、异常复位等操作，机架下部设置多组抽屉式储物格与电气安装舱，电气控制元件集中布置于下部舱体，既缩短布线长度，也方便后期维护检修。运动端的末端执行器可根据拾取零件的材质、外形更换适配夹具，从托盘中完成零件取料后，

　　先移动至底部视觉检测工位，通过下置摄像头完成零件外观缺陷、拾取姿态的检测校正，确认零件状态与位置偏差后，再将零件放置到移动载具的腹膜板上，随后移动至顶部视觉检测工位，完成放置后零件的位置精度、放置状态复检，整套动作流程可实现全自动运行，无需人工干预取放与检测环节。设计过程中，龙门轴的运动行程覆盖料盘取料位、双视觉检测位、移动载具放置位全区域，各轴的安装基准面做了平面度公差约束，保证高速运动下的末端定位精度，机架外围的茶色透明亚克力封板在隔绝外部粉尘干扰、防护人员误触运动机构的同时，也方便运维人员直接观察内部运行状态，设备的走线全部通过铝型材内置槽与拖链布置，避免线缆外露造成的磨损与安全隐患，移动腹膜板采用直线导轨导向，可根据生产节拍调整输送速度，匹配不同零件的检测与放置效率要求。
