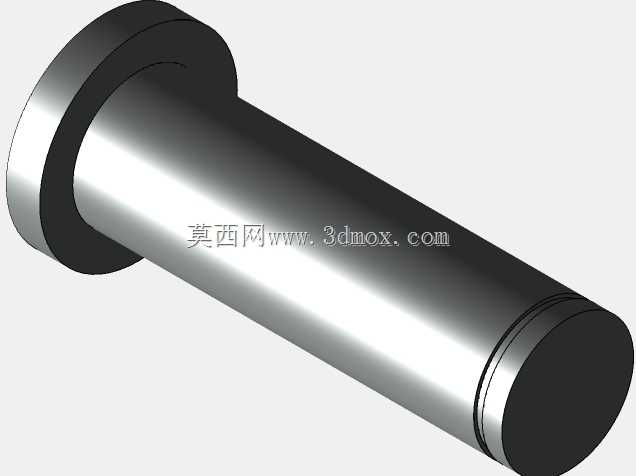

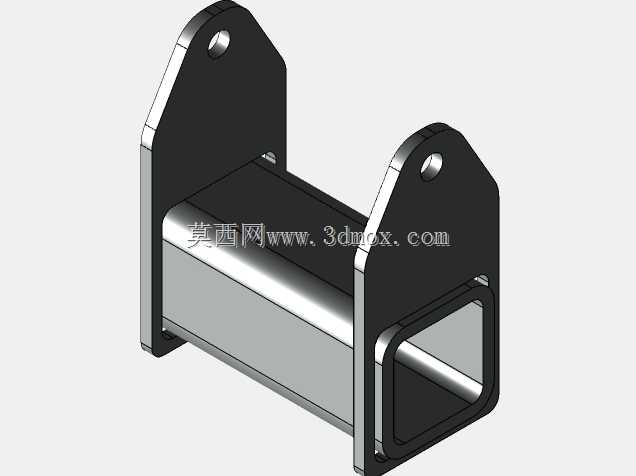

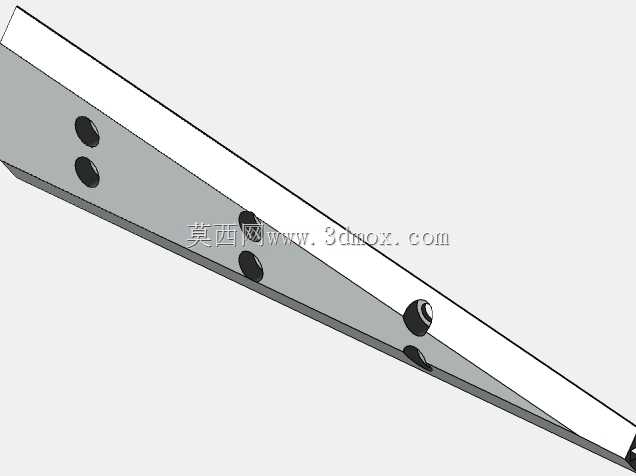

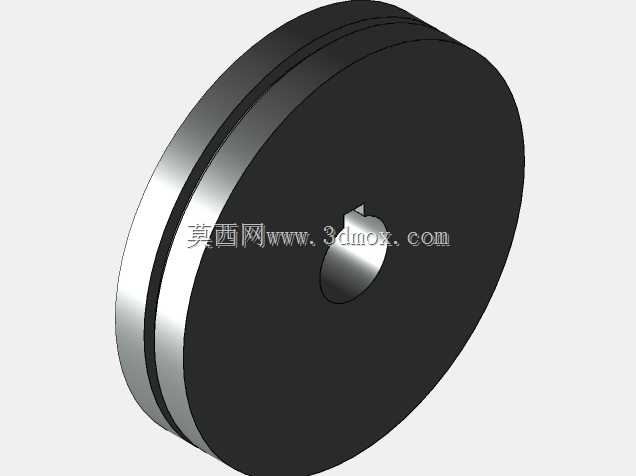

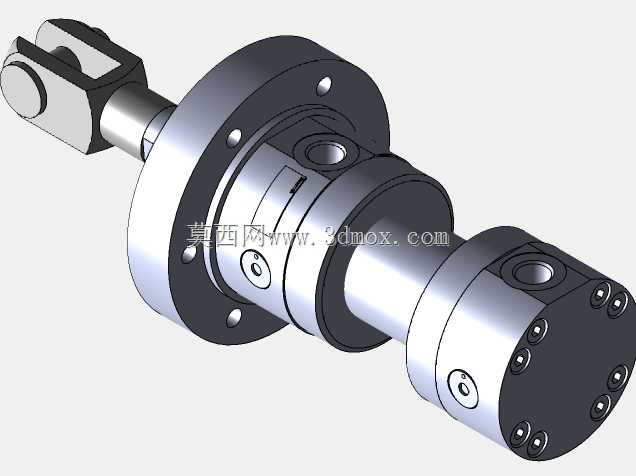

带法兰圆柱销轴类机械连接零件结构

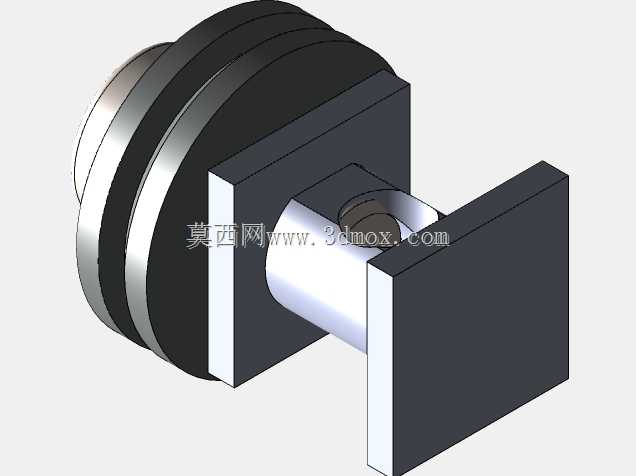

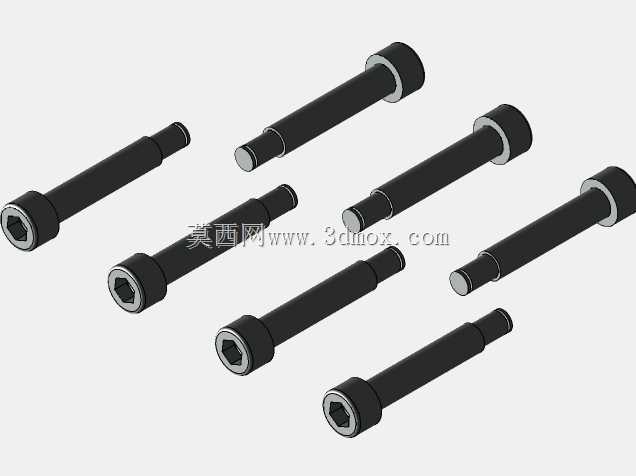

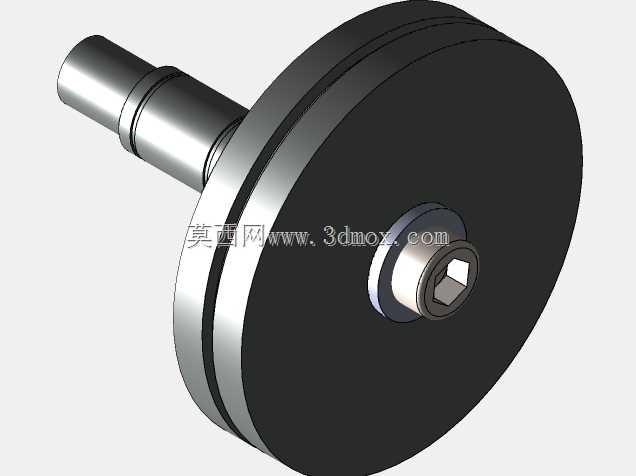

　　这类带法兰的圆柱销轴结构，在各类工装夹具、输送线机架、小型设备铰接点位中应用十分广泛，日常做结构设计时，这类零件往往是容易被忽略但直接影响设备运行稳定性的关键小件。从结构设计逻辑来看，端部的法兰盘主要承担轴向限位作用，避免销轴在受径向载荷时出现轴向窜动，相比普通光轴加开口销的固定方式，一体法兰的结构在承受反复冲击载荷时可靠性更高，不需要额外加工销孔，也减少了装配时的零件数量，在快换工装、频繁拆装的铰接点位上优势明显。设计这类零件时，首先要确认安装边界：法兰盘的外径需要比安装座的铰接孔直径大2到5毫米，保证限位面完全贴合安装座端面，避免局部应力集中压溃安装座的接触面；销轴的光杆部分长度要匹配两个铰接件的总厚度，

　　末端预留的卡环槽位置要保证卡环装入后，铰接件存在0.1到0.3毫米的轴向间隙，既不会出现卡滞，也不会在运行时产生过大的窜动异响。从实际使用场景来说，这类销轴常被用在小型自动化设备的连杆铰接处、仓储货架的活动连接点位、工装夹具的定位翻转结构上，相比带螺纹的轴类连接件，光杆配合的销轴在铰接转动时磨损更均匀，只要配合公差选在H7/h6的区间，既能保证转动灵活，又不会出现过大的径向晃动。建模时需要注意几个细节：法兰盘与光杆的衔接处要做0.5到1毫米的圆角过渡，避免热处理或者受载时出现应力集中断裂；末端的卡环槽尺寸要严格对应标准卡环的规格，槽的侧壁要保证与轴线垂直，避免卡环装入后出现偏斜脱出；销轴的外圆表面粗糙度要控制在Ra1.6以内，

　　减少铰接转动时的磨损量，法兰与安装座接触的端面粗糙度不低于Ra3.2，保证限位面贴合平整。很多新手设计这类零件时容易忽略安装时的导入倒角，其实销轴的插入端要做15到30度的导入倒角，长度1到2毫米，既能方便装配时快速对准铰接孔，也能避免安装时刮伤孔壁的镀层或者配合面。另外在选型匹配时，要根据铰接点位的径向载荷大小选择对应的轴径，载荷较大的场景下可以在销轴表面做淬火处理，提升表面硬度延长使用寿命，法兰盘的厚度也要根据轴向受力的大小调整，避免受冲击时法兰盘出现变形断裂。这类零件虽然结构简单，但在整套设备里的作用不可替代，很多设备运行时出现的铰接异响、定位偏移问题，往往都是这类销轴零件的尺寸设计不合理、配合公差选择不当导致的，建模时把每个细节的公差、工艺要求考虑到位，才能减少后续生产装配和现场使用时的问题。
