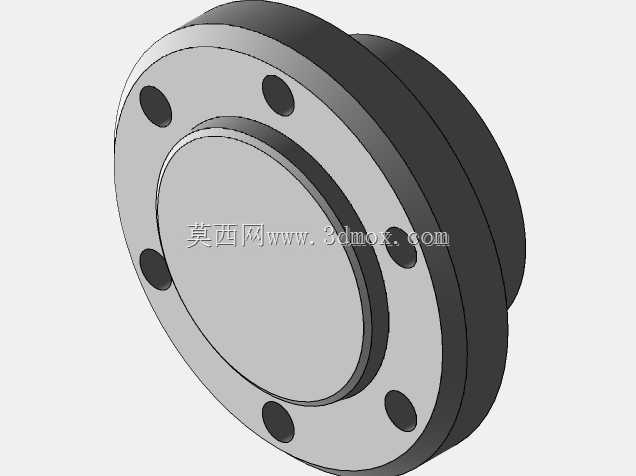

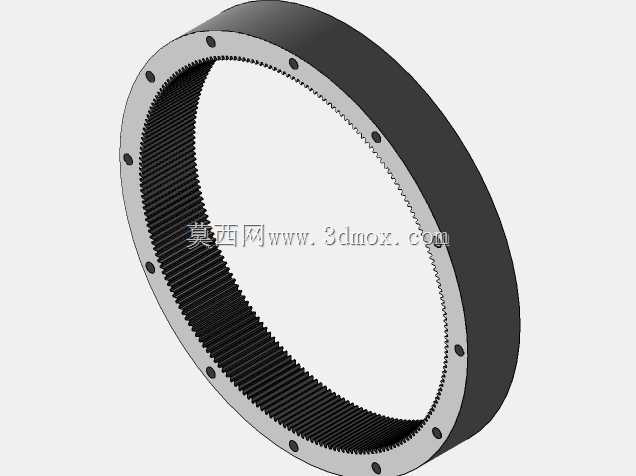

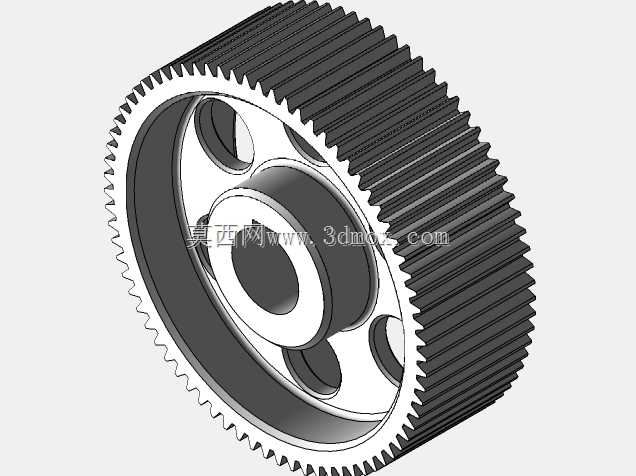

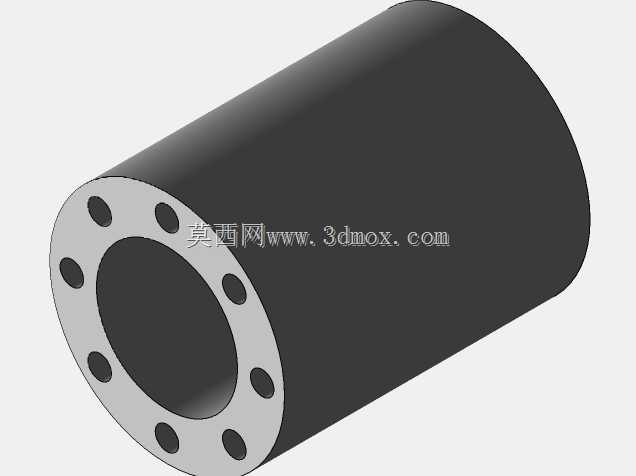

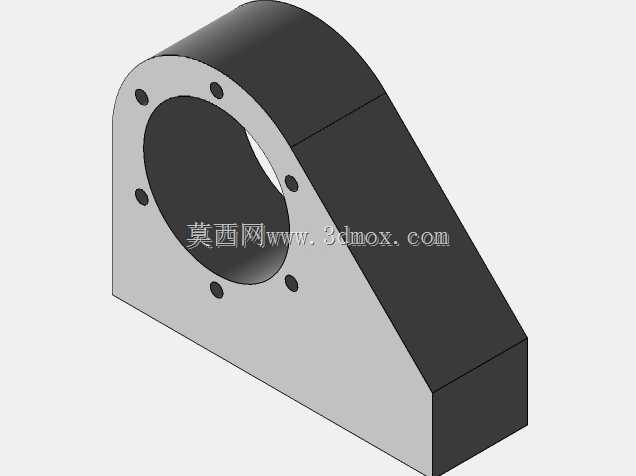

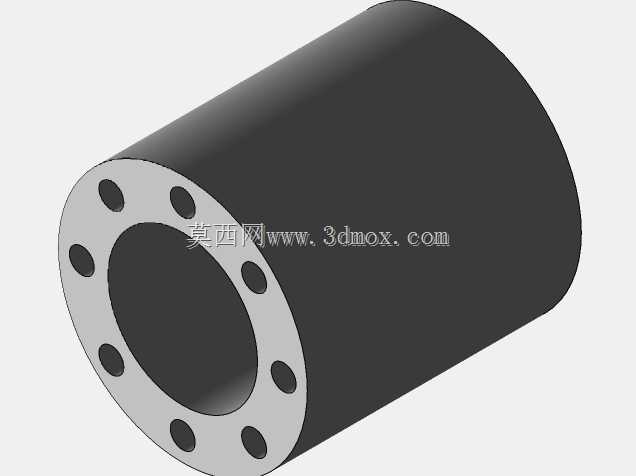

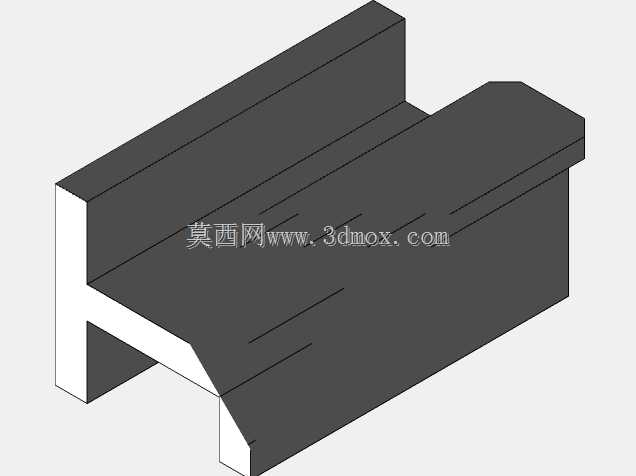

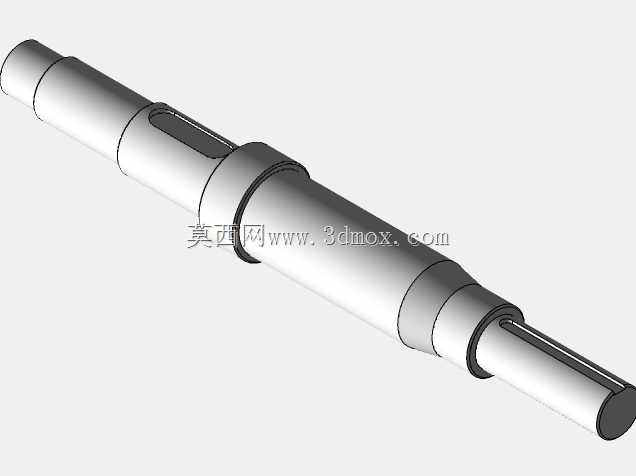

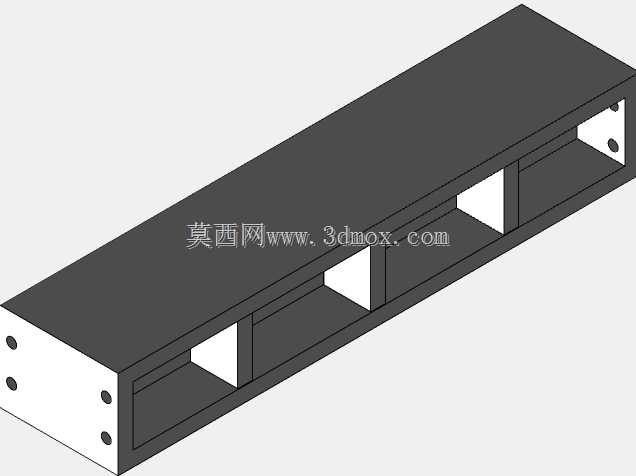

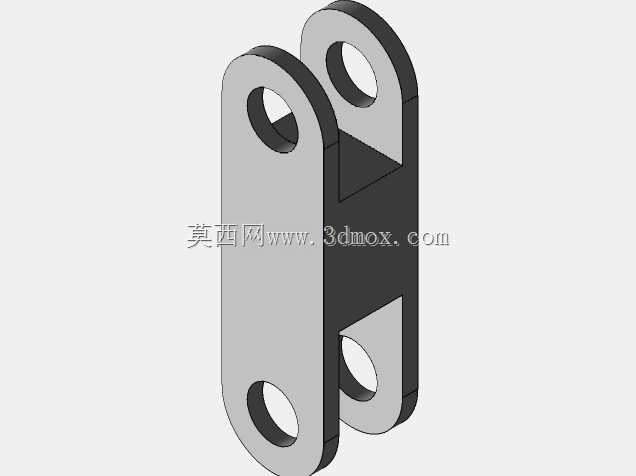

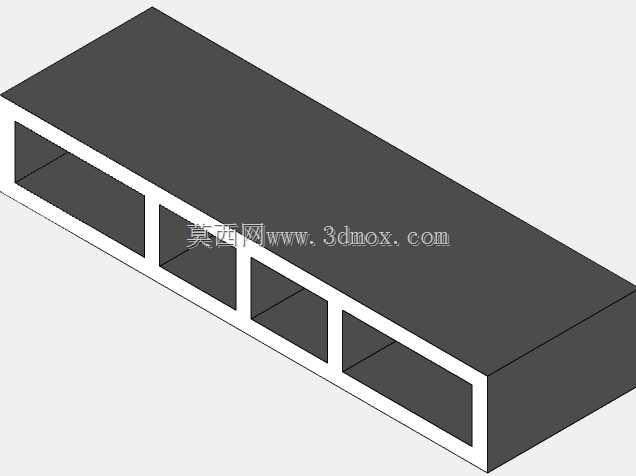

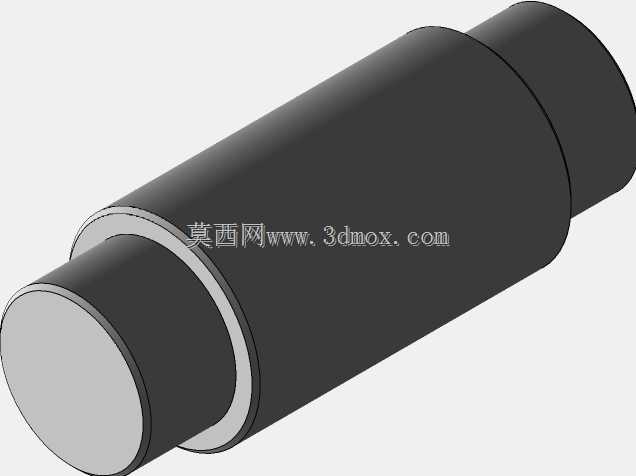

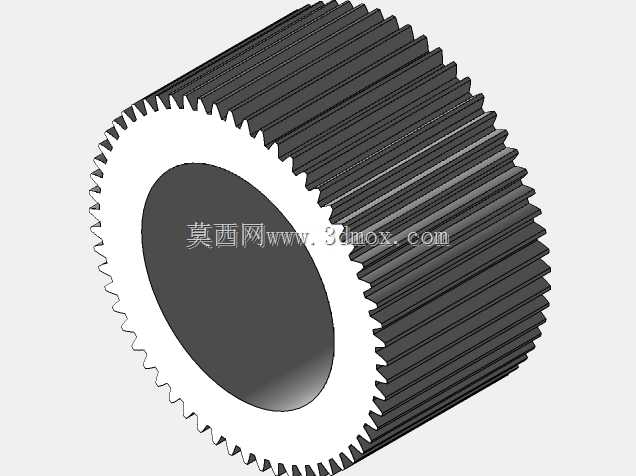

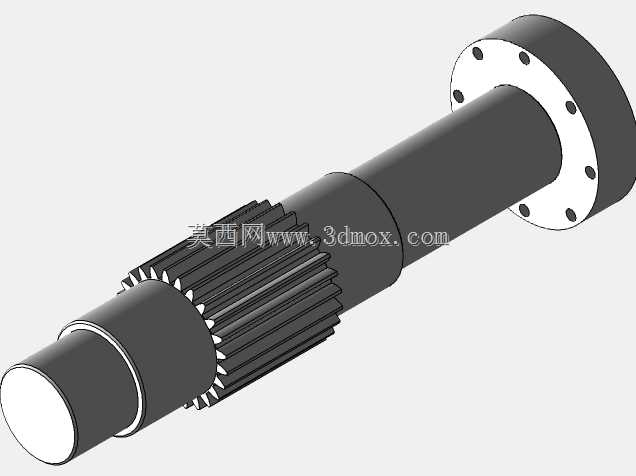

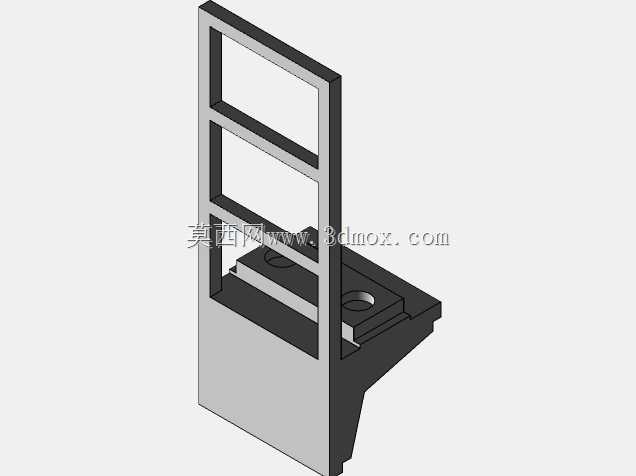

带安装凸台圆形法兰式压装连接座

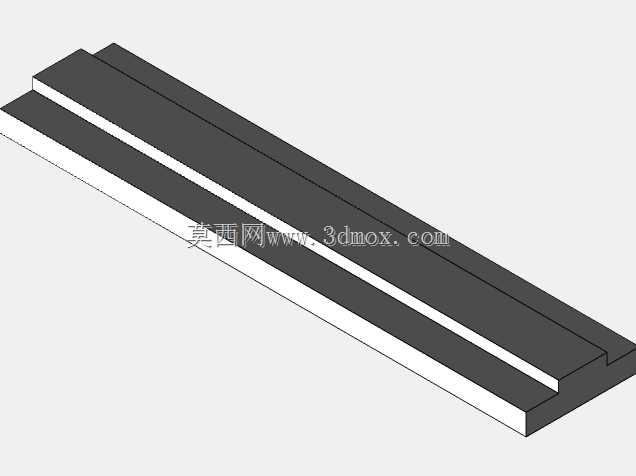

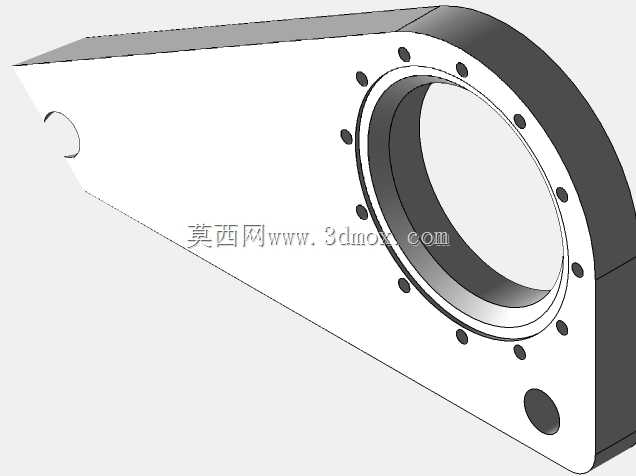

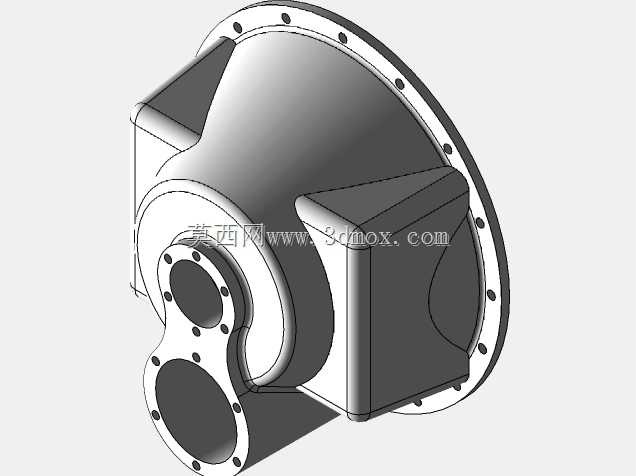

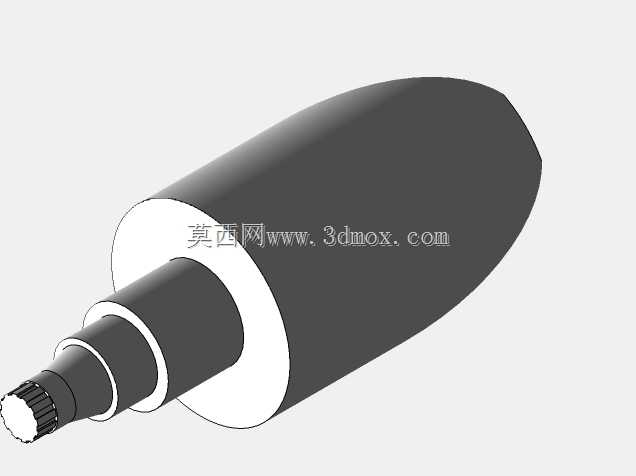

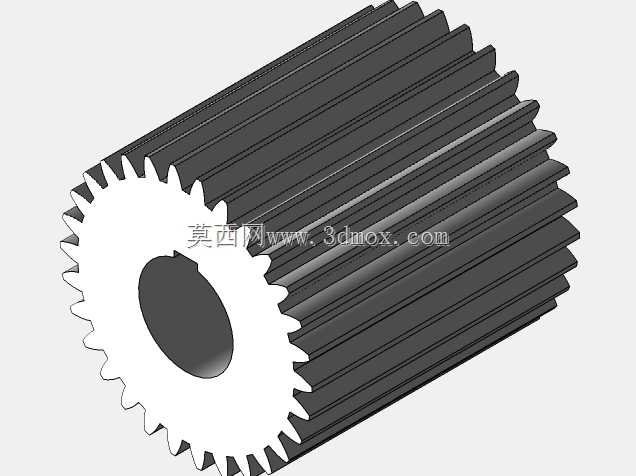

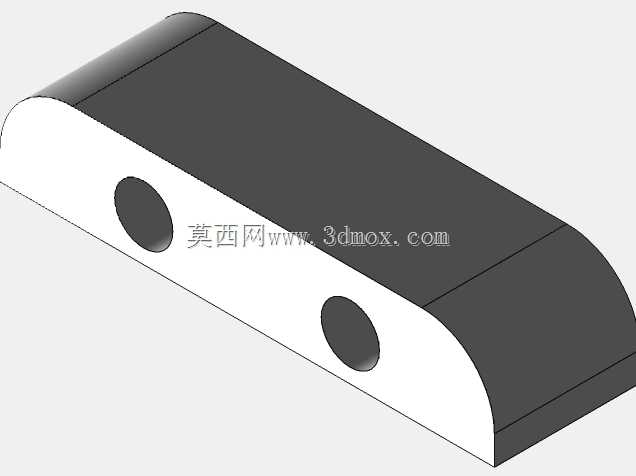

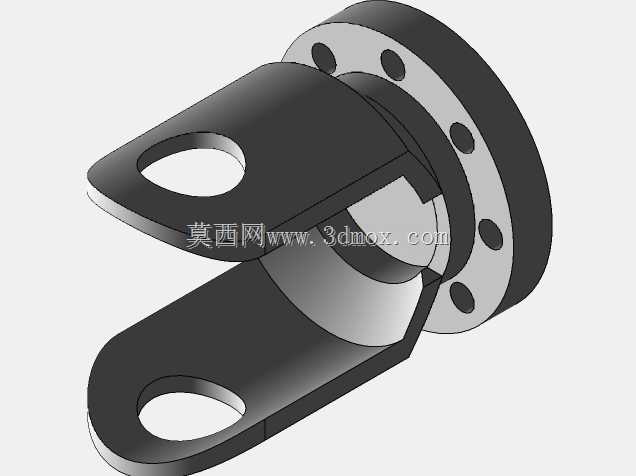

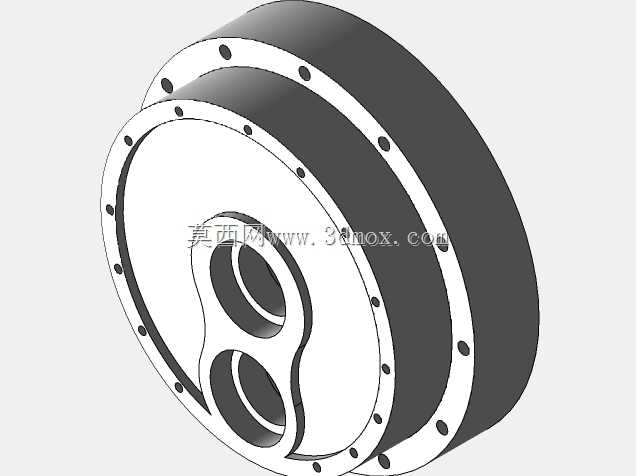

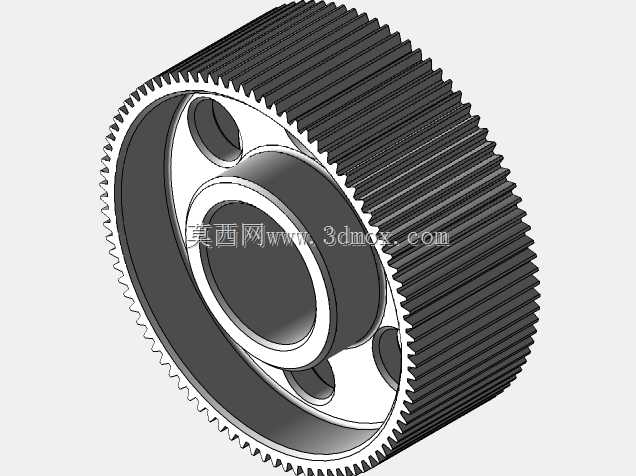

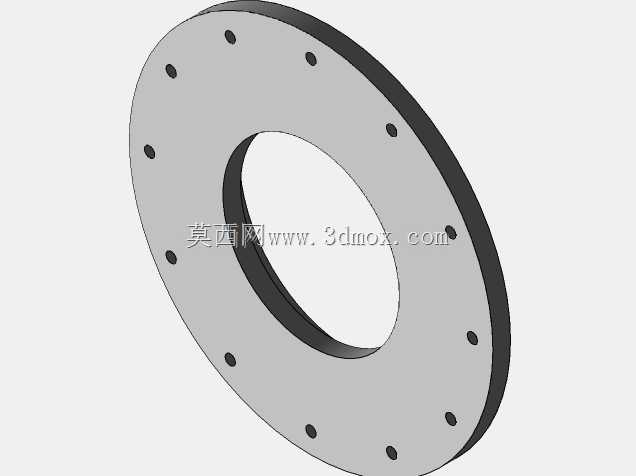

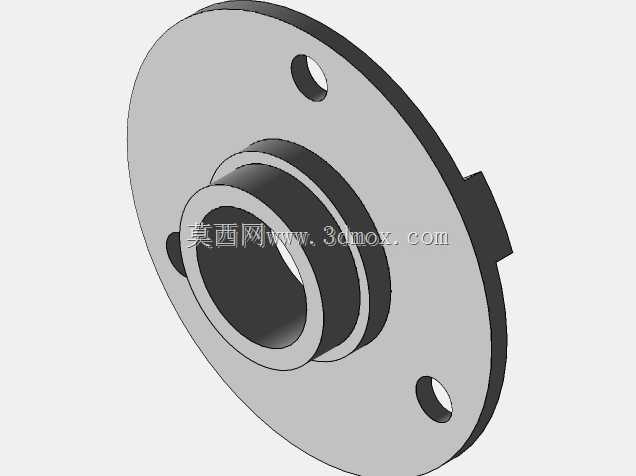

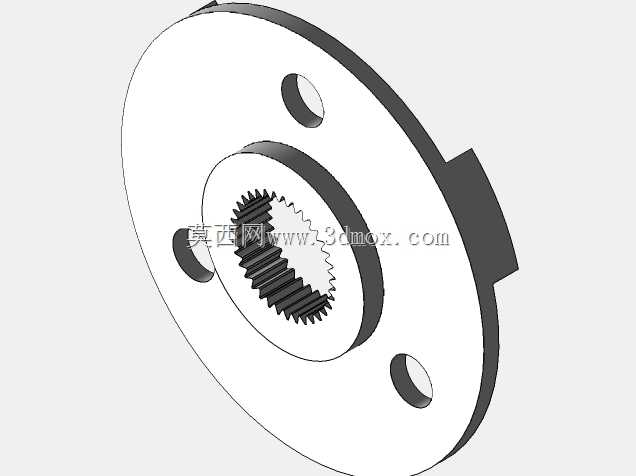

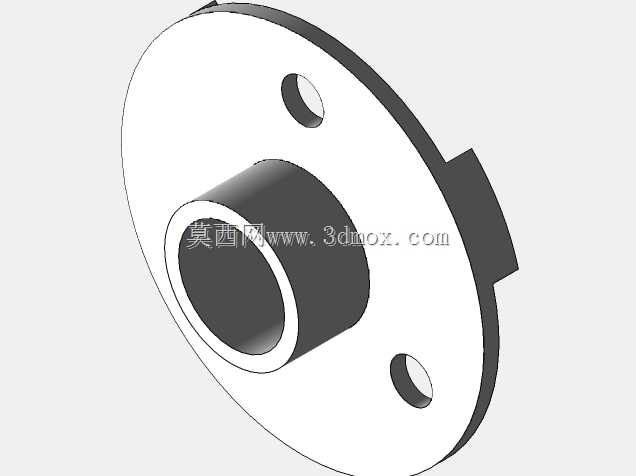

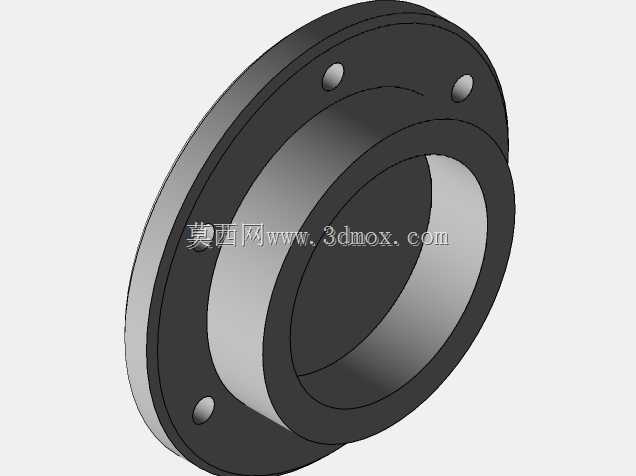

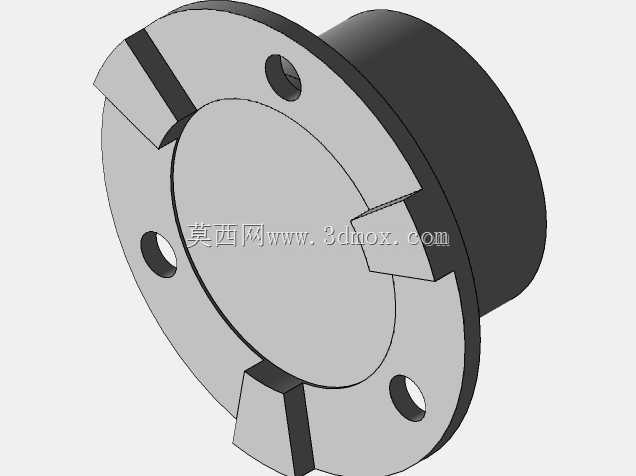

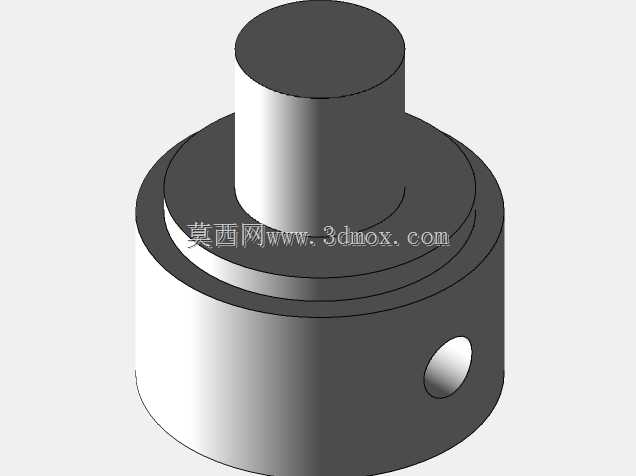

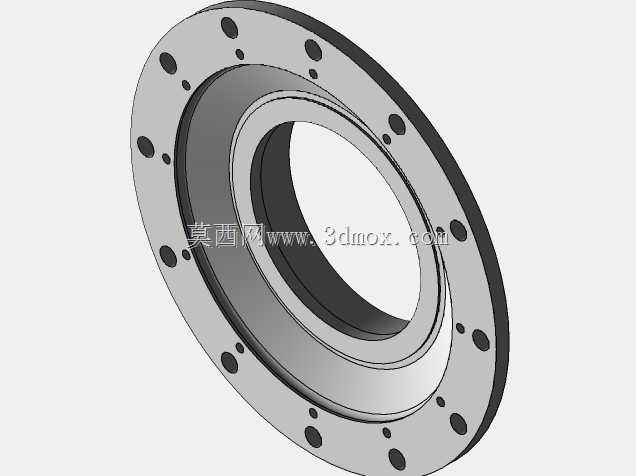

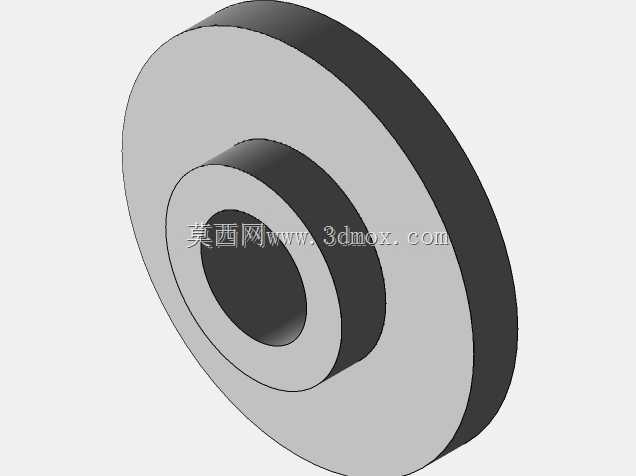

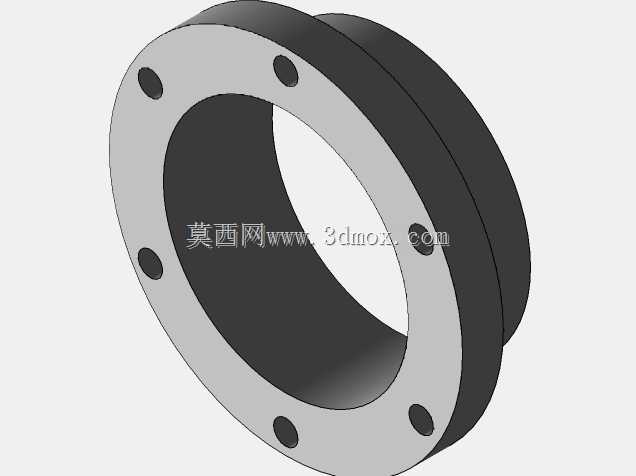

　　这类带凸台的圆形法兰压装座，在气动压装工位、小型液压装配夹具、自动化输送线的定位止口结构中应用十分广泛，日常接触的小型零部件压装工序里，这类零件承担着轴类部件定位、压装力传导、安装基准对齐的核心作用。从结构设计逻辑来看，主体采用圆盘式法兰基体，盘面均匀分布三个贯通安装孔，可通过螺栓直接固定在设备安装面板或者工装基板上，安装时不需要额外加工复杂的定位槽，依靠法兰端面的平面度就能保证安装基准的垂直度，三个安装孔的孔位公差控制在±0.1mm范围内，能适配多数通用工装的安装孔距，不需要现场重新配钻。法兰中心位置设计有阶梯式凸台结构，凸台分为两级，靠近法兰盘面的一级凸台直径更大，压装时可以贴合被连接件的端面，起到轴向限位的作用，

　　避免压装行程过深损伤配合面；内侧的二级凸台直径更小，与中心贯通孔同轴，可插入待安装的板材或者支架的预制孔内，实现径向定位，保证压装过程中轴类零件不会出现偏斜。中心贯通孔的内壁粗糙度控制在Ra1.6，既可以作为滑动轴承的安装座，也可以直接作为导向轴的通行通道，孔与法兰端面的垂直度公差控制在0.02mm以内，能保证穿过孔的轴类部件运行时不会出现卡滞、偏磨的问题。法兰盘边缘做了小尺寸倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能在安装时起到导向作用，方便对准安装位。侧面设计的小尺寸凸块，是用于周向防转的结构，安装时可以卡入安装面板对应的缺口内，避免压装作业过程中法兰座受周向力出现转动，导致连接螺栓松动。从安装边界来看，

　　这类法兰座的轴向总长度较短，凸台突出法兰盘面的高度仅为法兰盘厚度的二分之一，安装后不会占用过多的设备内部空间，适合在结构紧凑的小型压装设备、桌面型装配工装上使用。设计时特意将安装孔设置在法兰盘靠外的圆周位置，螺栓拧紧时的受力点距离中心孔较远，夹紧力分布更均匀，不会因为局部受力过大导致法兰盘变形，影响中心孔的同轴度。在实际选型使用时，需要注意配合轴的直径与中心孔的公差带匹配，若作为滑动支撑使用，可选择间隙配合，若作为压装固定座使用，则选择过渡配合，三个安装孔的螺栓拧紧力矩需要保持一致，避免法兰盘面倾斜导致基准偏移。
