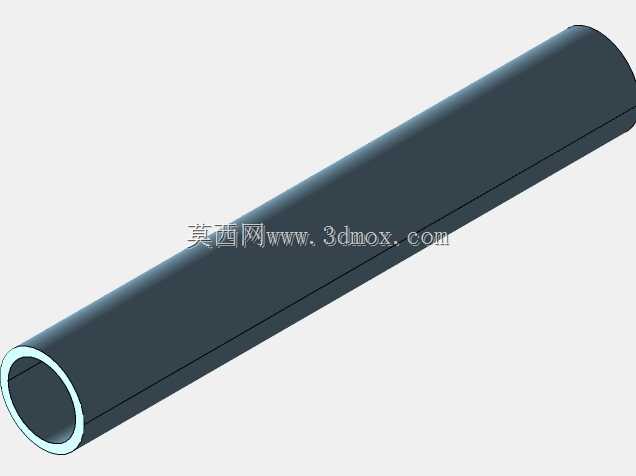

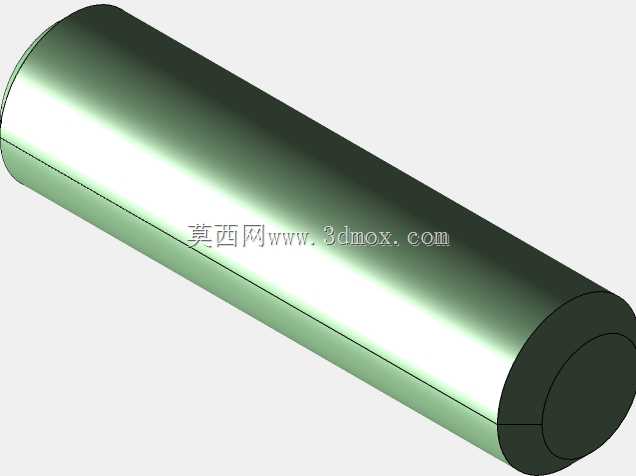

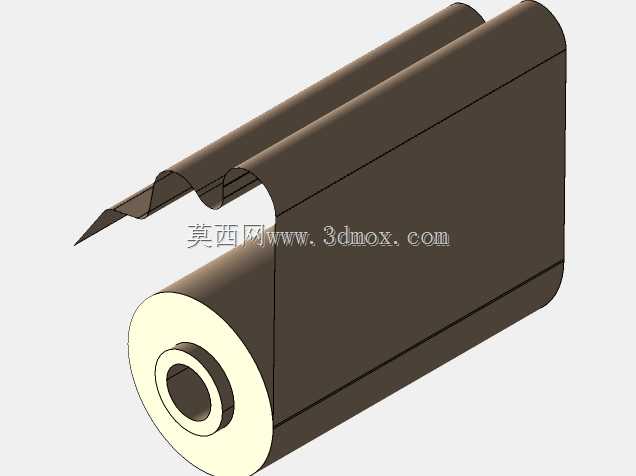

带托盘拉伸膜包装用空心辊筒结构

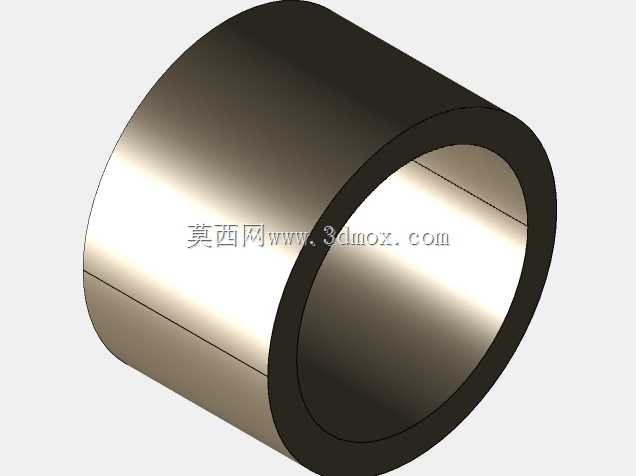

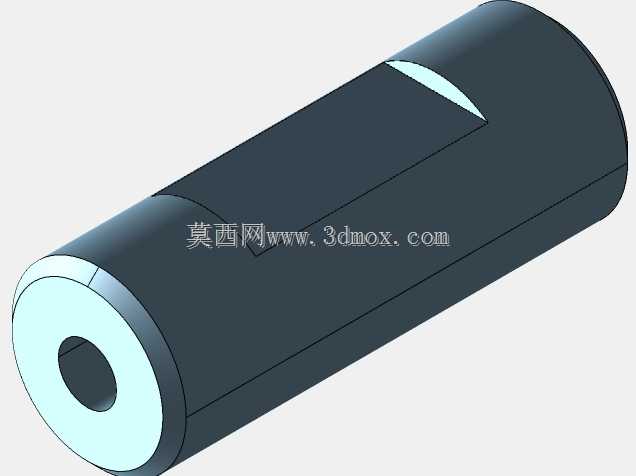

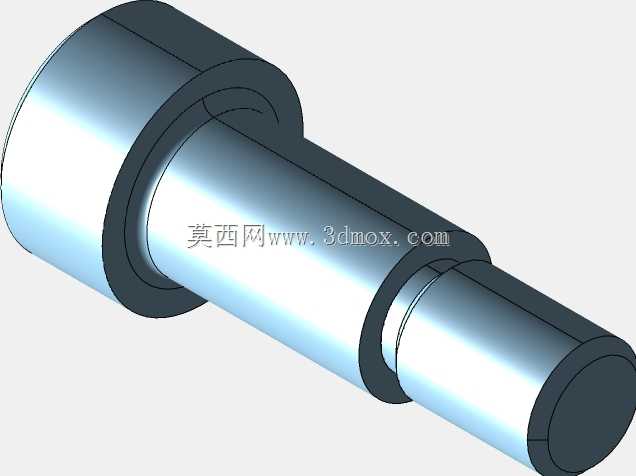

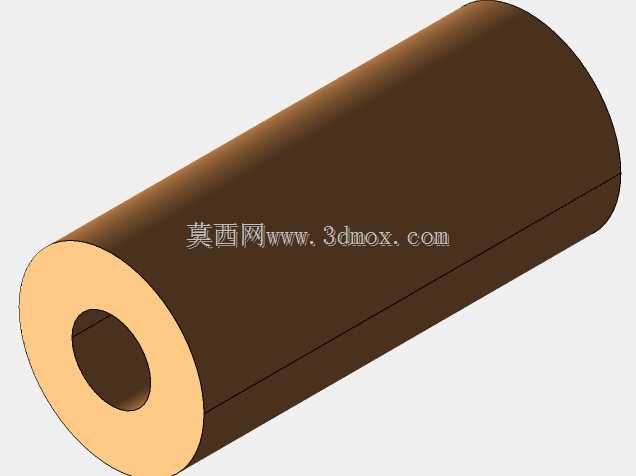

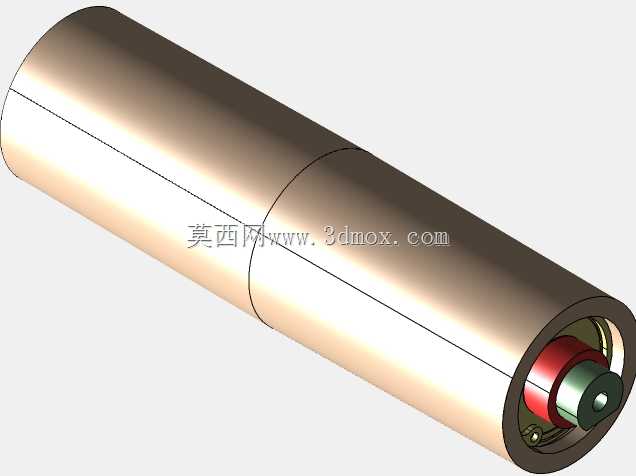

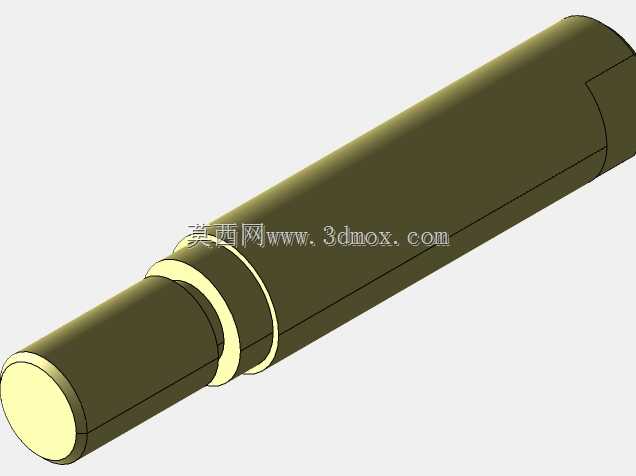

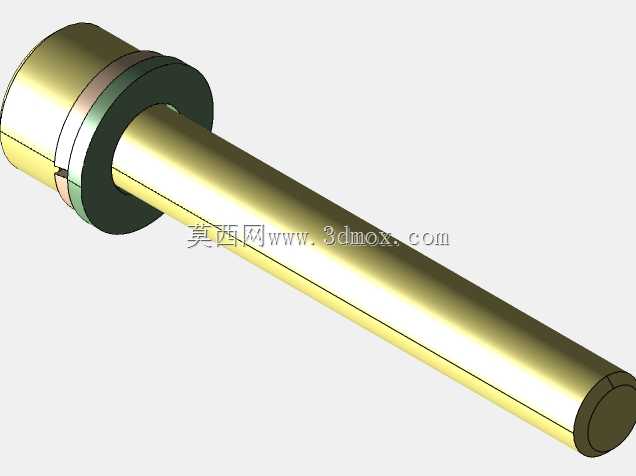

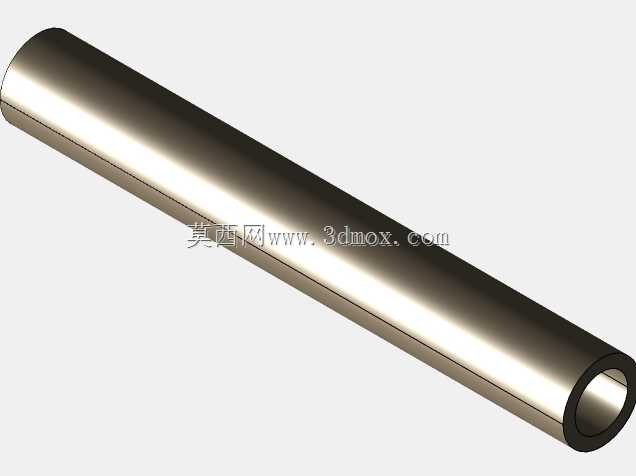

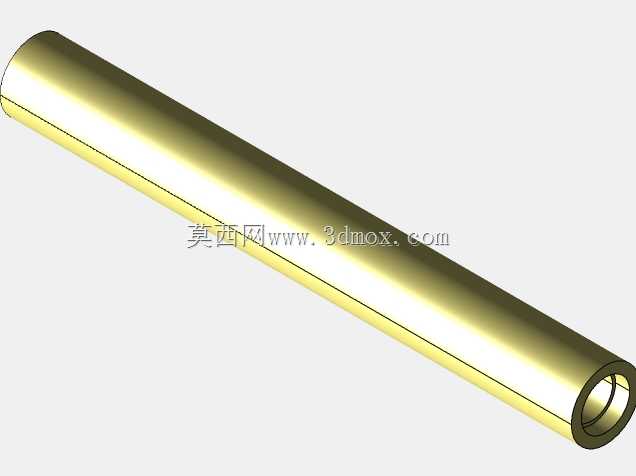

　　该辊筒结构主要应用于托盘缠绕包装设备的膜料输送与张紧工位，在食品、建材、日化等行业的成品出库包装环节中，承担拉伸膜的导向、展平与张力传递作用，是缠绕包装机上直接接触膜卷、保障裹包作业膜面平整无褶皱的核心接触部件。从结构设计来看，整体采用空心薄壁圆筒构型，相比同外径的实心辊轴，重量降低60%以上，转动惯量更小，设备启停阶段不会因为辊体惯性过大拉扯拉伸膜导致断膜，同时空心内腔可预留加热或传感元件的安装空间，适配低温环境下膜料预热防脆、张力实时监测的拓展需求。辊体两端设置同轴定位轴颈，安装时直接卡入设备机架的带座轴承位即可完成装配，轴颈与筒身的同轴度公差控制在0.02mm以内，高速转动时径向跳动量极小，不会出现膜料走偏、拉伸不均的问题。

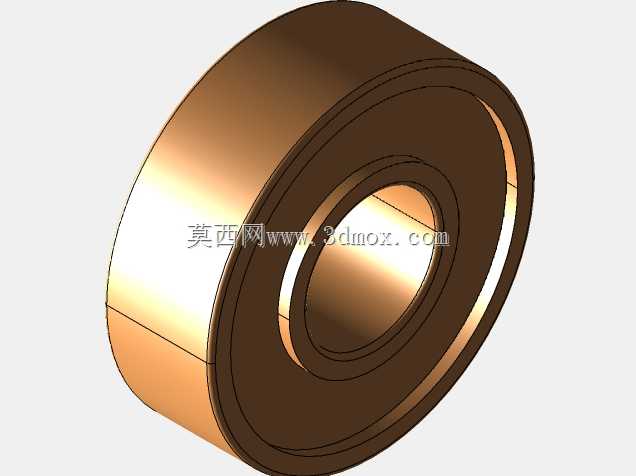

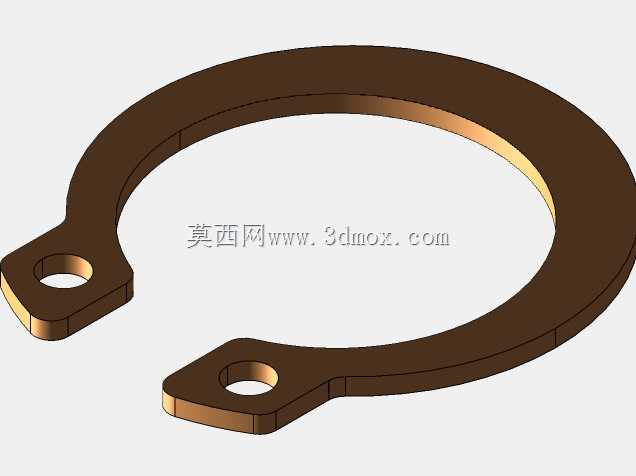

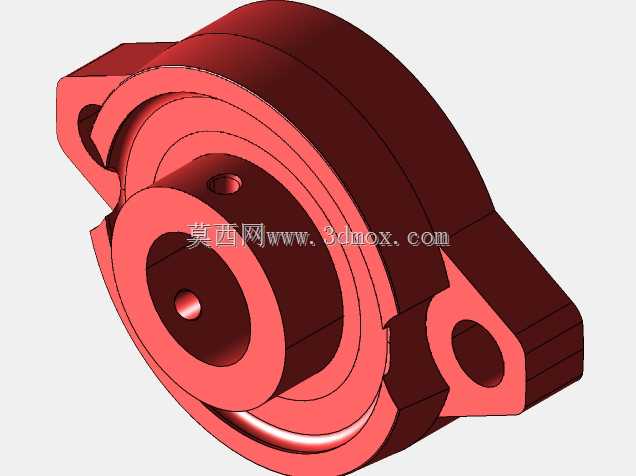

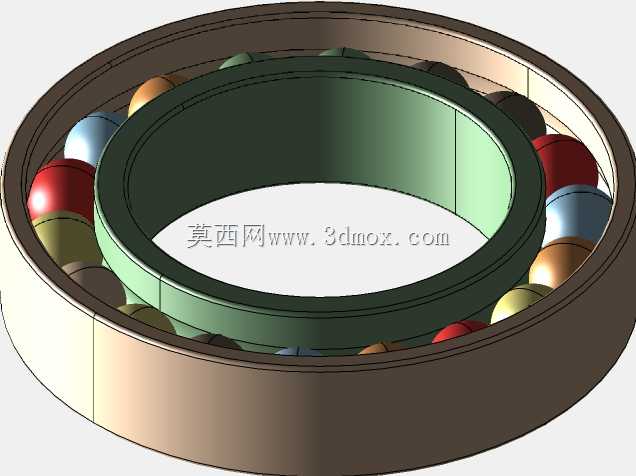

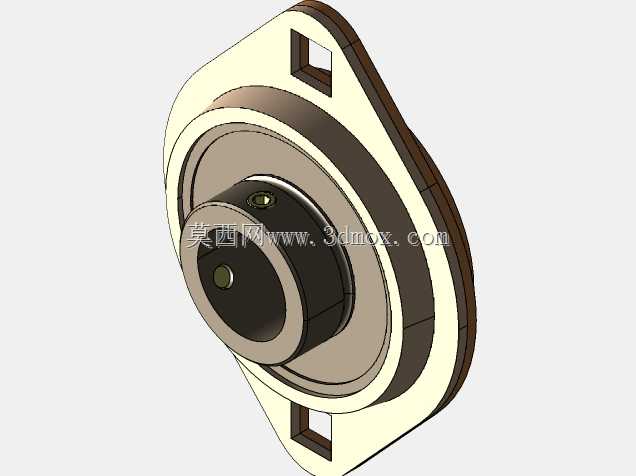

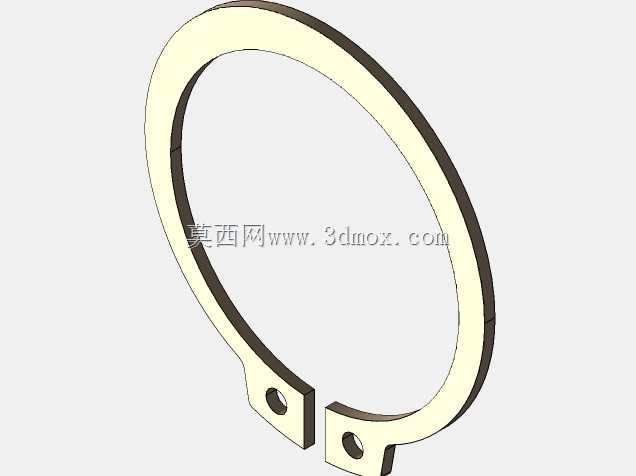

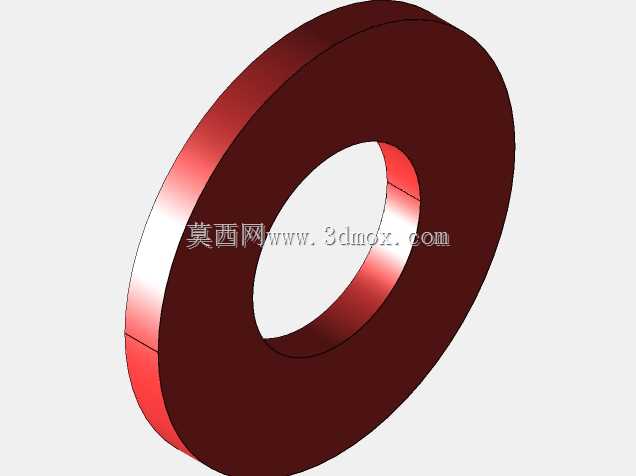

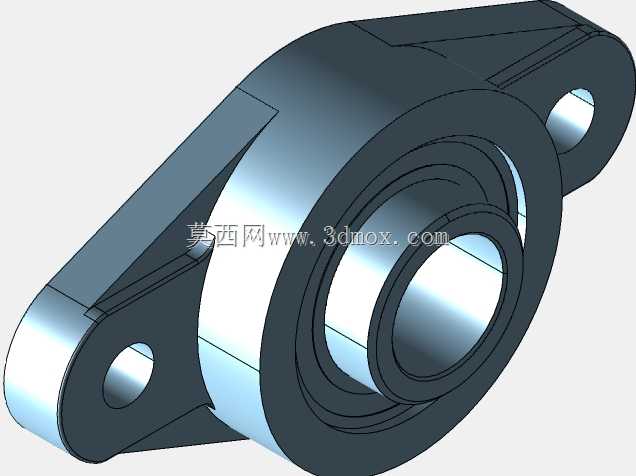

　　筒身外表面做精磨抛光处理，表面粗糙度达到Ra0.8，与PE拉伸膜接触时不会刮伤膜面，也不会因为摩擦力过大导致膜料拉伸率超出设计阈值，裹包完成后托盘边角的膜料拉力均匀，堆垛转运过程中不会出现散包情况。设计阶段充分考虑了不同规格拉伸膜的适配性，筒身有效工作长度覆盖常规500mm幅宽的拉伸膜卷，两端预留15mm的挡边安装位，可根据膜卷实际宽度加装可调挡圈，适配窄幅膜料的包装需求，无需更换整套辊体即可快速切换生产规格。安装边界上，辊体总长度适配主流缠绕包装机的机架安装间距，两端轴颈直径匹配标准UCP系列带座轴承的安装尺寸，设备维护更换时无需重新加工机架安装位，可直接替换原有磨损辊筒，降低产线停机维护的时间成本。日常运行中，

　　该辊筒为被动转动结构，依靠膜料行进的摩擦力带动旋转，无需额外配置驱动电机，结构故障率极低，筒身采用合金钢材质做表面硬化处理，长期与膜料摩擦也不会出现表面起毛、凹陷的问题，使用寿命比普通无缝钢管焊接辊提升3倍以上。在实际产线应用中，该辊筒的张紧间隙可通过两端轴承座的调节螺栓微调，针对不同厚度、不同拉伸率的膜料，可灵活调整辊间压紧力，既保证膜料展平无褶皱，又不会因为压力过大导致膜料提前拉伸失效，适配17μm到35μm厚度区间的各类机用拉伸膜，满足不同重量托盘货物的裹包紧固需求。
