可移动升降式3马力搅拌分散设备结构

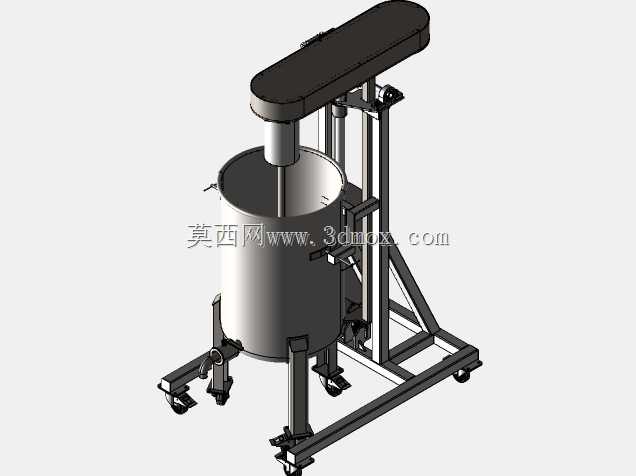

　　这款3马力规格的分散设备，主要面向中小批量涂料、油墨、胶黏剂类化工物料的分散混合工序，在实验室配方打样、小型生产批次配料场景中适配性极强，可满足固液混合、粉体在液相中的均匀分散、低中粘度浆料的搅拌均质需求。设备整体采用框架式方管焊接机架结构，底部配置四个带刹车的万向脚轮，可在车间不同工位间灵活转场，到位后踩下刹车即可锁定位置，避免作业过程中设备移位。机架侧部设置手动升降调节机构，可根据料桶内物料液位高度调整分散轴的插入深度，作业时分散盘完全浸没在物料液面以下，防止高速运转时物料飞溅，作业完成后可将分散头提升至料桶上方，方便料桶移出与设备清洁。配套的不锈钢料桶为敞口带支脚结构，桶身侧边设置出料阀口，

　　可在分散完成后直接开启阀门放出成品浆料，无需额外抬桶倒料，降低操作人员劳动强度，桶体支脚可与机架底部的定位卡槽配合，装料后推入机架即可完成位置固定，无需额外装夹固定。分散驱动单元布置在机架顶部的防护壳体内，动力输出轴通过联轴器与不锈钢分散轴连接，轴端配置锯齿型分散盘，高速运转时可在物料内部形成强剪切流场，将团聚的粉体颗粒打散，同时实现物料的上下循环翻动，避免桶底出现物料沉积死角。从安装边界来看，设备整体占地尺寸适配小型车间的工位布局，无需预埋地脚螺栓，放置在平整硬化地面即可投入使用，升降行程覆盖常规20-50L规格料桶的高度需求，分散轴的径向跳动控制在合理范围内，长时间高速运转无明显晃动。设计过程中充分考虑了日常维护的便利性，

　　驱动单元的防护壳采用快拆结构，可快速打开进行轴承润滑、皮带张紧度调整等日常保养作业，机架所有焊接位置均做打磨圆角处理，无尖锐毛刺，避免操作人员转场、清洁时被划伤。料桶与物料接触部分全部采用不锈钢材质，可适配多数弱酸碱类化工物料的加工需求，避免物料被锈蚀污染，设备整体重心经过配平计算，即使分散头升至最高位置，设备也不会出现倾翻风险，移动过程中稳定性良好。
