曲面堆焊纹理特征三维造型设计

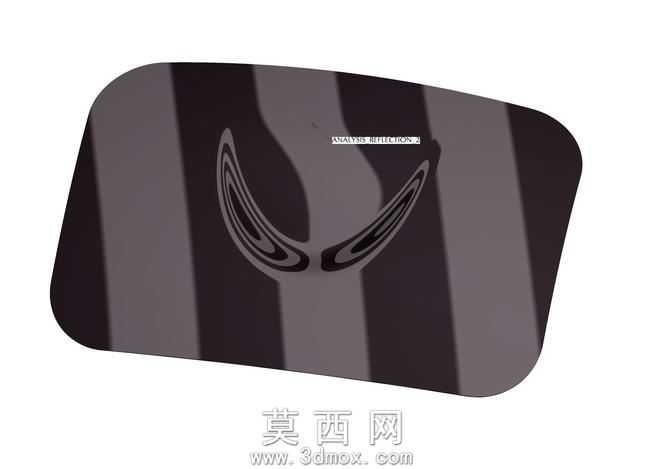

本作品围绕曲面基体上的堆焊工艺特征开展三维建模设计，依托三维参数化建模环境完成全流程造型构建。建模初期首先完成圆角矩形曲面基体的搭建，对基体边缘做连续倒圆角处理，保证曲面过渡顺滑无尖锐棱角，还原实际堆焊作业的承载基底形态，基体曲面的弧度参数经过反复调整，匹配实际工件的曲面曲率特征，避免后续堆焊特征与基体出现衔接错位的问题。在堆焊纹理特征构建阶段，采用对称式造型思路，先完成单侧堆焊熔覆纹理的轮廓绘制，通过样条曲线勾勒堆焊焊道的自然起伏轮廓，还原堆焊过程中熔池流动形成的流畅曲线形态，再通过镜像命令完成对称侧的特征生成，保证两侧纹理的形态一致性与位置对称性，贴合实际堆焊作业中对称施焊的工艺特点。针对堆焊特征的细节处理，建模过程中对焊道的凸起高度、边缘过渡弧度做了精细化参数调整，通过曲面偏移、曲面合并等命令实现焊道与基体的自然融合，避免出现特征生硬拼接的问题，还原堆焊层与基体冶金结合的形态特征。材质渲染阶段，为基体赋予深灰色哑光金属材质，模拟普通碳钢基材的表面质感，为堆焊纹理区域赋予带有轻微反光的深色调金属材质，通过材质参数的细微差异区分堆焊层与基体的视觉效果，同时添加环境反射效果，让整体模型的金属质感更加真实自然，渲染过程中调整光照角度，让堆焊纹理的起伏轮廓在光影下呈现清晰的立体感，直观展现堆焊后的表面形态。设计过程中重点考量堆焊特征的工艺合理性，所有造型参数均参考实际堆焊作业的焊道宽度、堆高范围进行设置，避免出现不符合工艺逻辑的造型结构，整体模型可用于堆焊工艺的教学演示、堆焊路径规划的前期验证，也可作为焊接类三维教学案例的素材使用，帮助学习者直观理解曲面堆焊的成型形态与特征结构。
