科特门联合同步传动轴结构三维设计

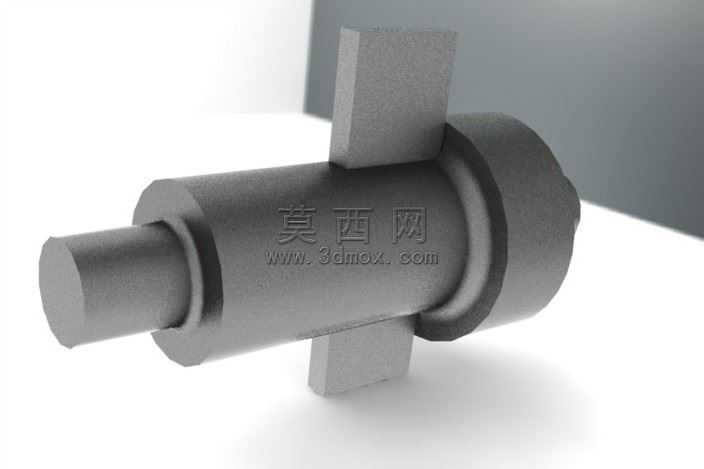

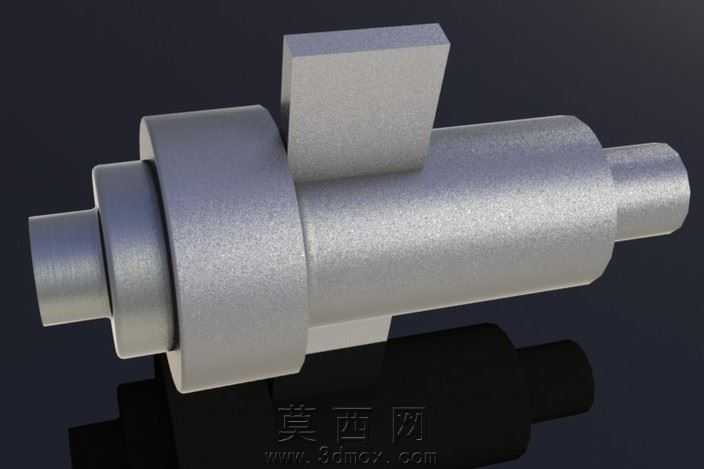

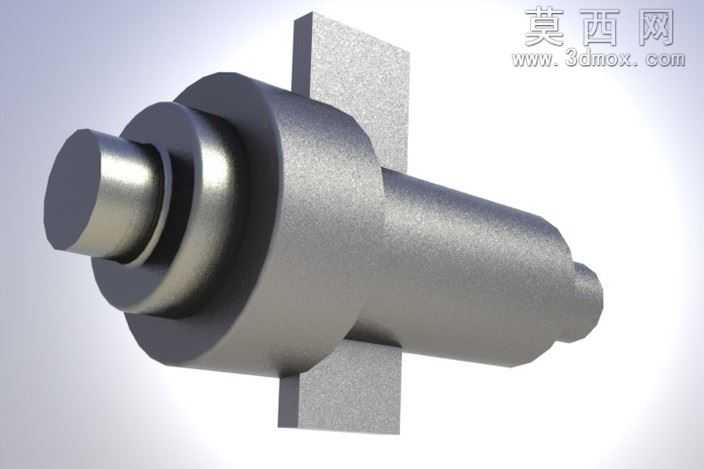

本模型为科特门联合配套的同步传动轴结构，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循机械设计轴类零件的规范流程，首先通过草图绘制确定各轴段的直径、长度基准尺寸，依次完成轴头、轴颈、轴身的阶梯轴主体结构构建，针对轴身两侧对称分布的凸耳定位结构，采用拉伸凸台与对称约束完成特征创建，保证两侧凸耳的位置度、对称度公差符合装配要求。建模阶段对轴肩过渡处添加了标准圆角特征，避免应力集中问题，同时对各轴段的同轴度约束进行了全局校验，确保整体轴结构的回转精度符合传动场景的使用需求。渲染环节采用哑光金属材质模拟调质处理后的45号钢质感，调整材质粗糙度参数至0.6-0.8区间，还原真实机加工零件的表面肌理，场景采用柔和的漫反射打光方案，搭配浅灰色投影背景，清晰呈现轴体各段的直径变化、凸耳结构的安装位置以及轴肩的过渡细节，通过多角度渲染视图完整展示零件的三维结构特征。从结构设计来看，该轴类零件用于实现两个平行轴与单一致轴的动力传递，主体采用阶梯轴结构设计，不同直径的轴段分别承担动力输入、部件定位、动力输出的功能，两侧对称的凸耳结构用于配合传动拨叉实现动力的接合与断开动作，轴端的圆柱段用于配套轴承实现回转支撑，整体结构紧凑，各功能段的尺寸匹配经过运动仿真校验，能够保证动力传递过程中的同轴度与传动稳定性，避免传动过程中出现卡滞、偏磨等问题。设计过程中优先考虑零件的加工工艺性，所有轴段的直径差控制在合理范围内，便于车削加工时的退刀操作，凸耳结构采用矩形截面设计，便于铣削加工成型，过渡圆角的尺寸统一选用标准值，减少加工过程中的刀具更换频次，同时针对零件的装配需求，在轴肩处预留了标准的装配间隙，保证配套轴承、传动部件能够顺利完成装配，整体设计兼顾了传动性能、加工工艺性与装配便利性，可直接用于相关传动机构的虚拟装配验证、加工工艺编制以及教学演示场景。
