自动枕式包装机核心辊轴结构设计

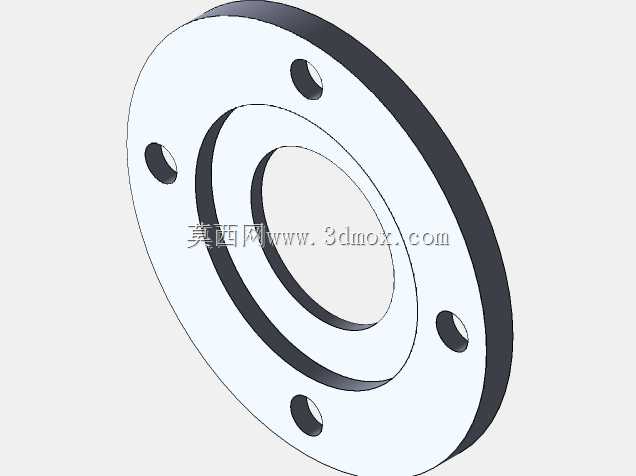

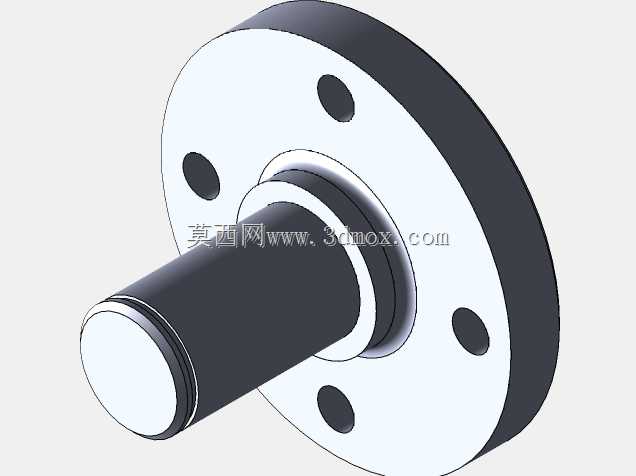

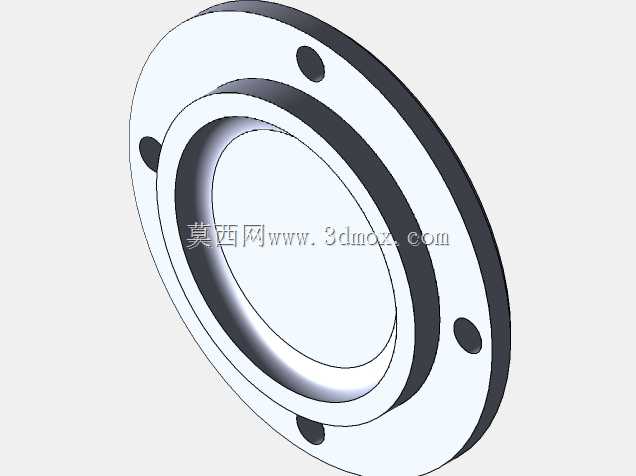

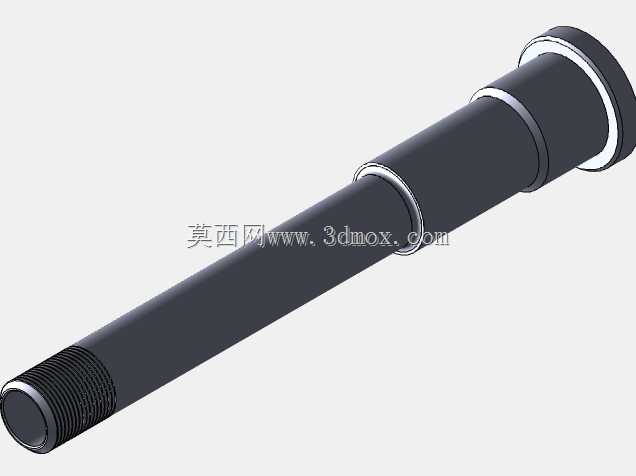

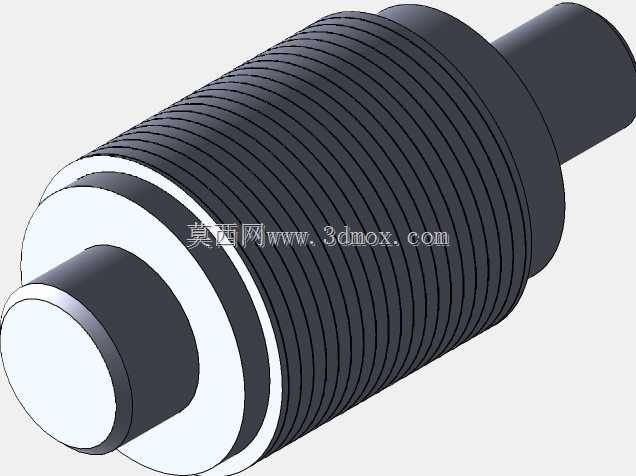

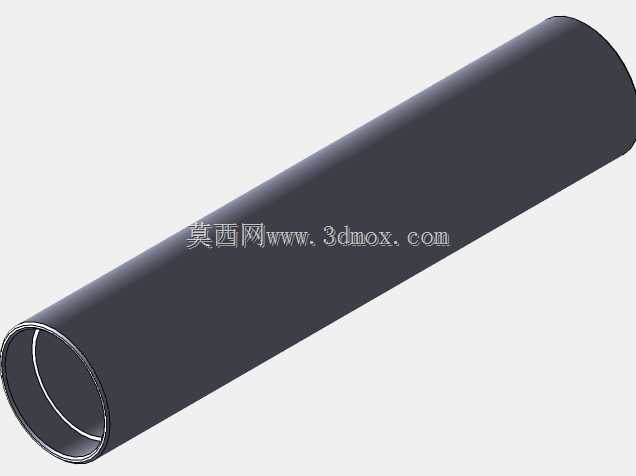

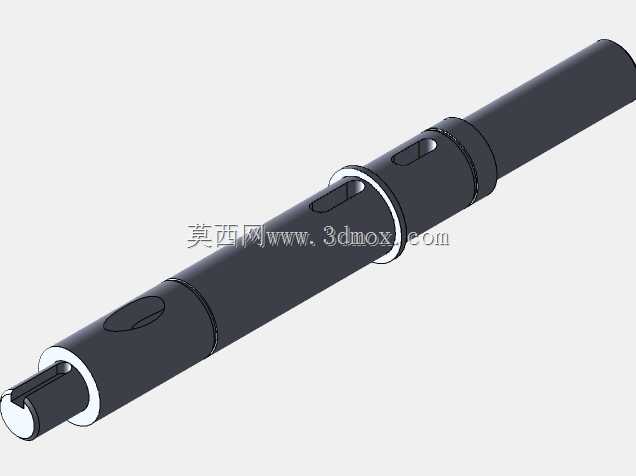

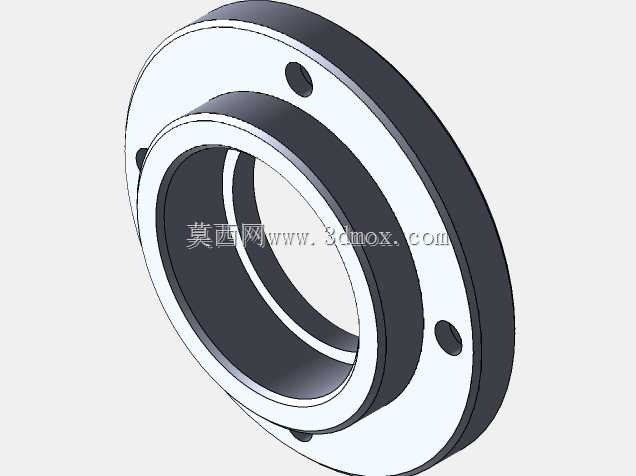

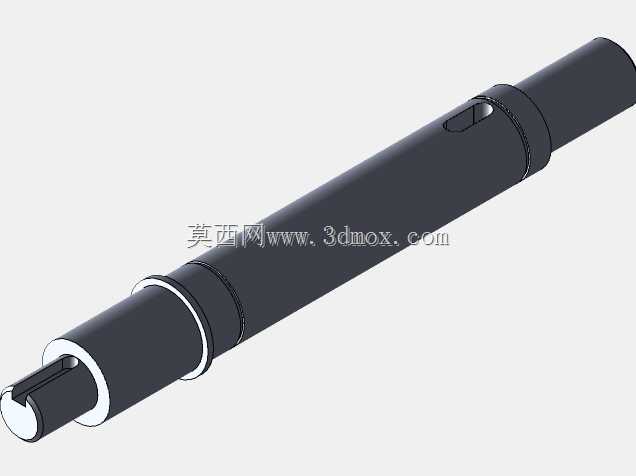

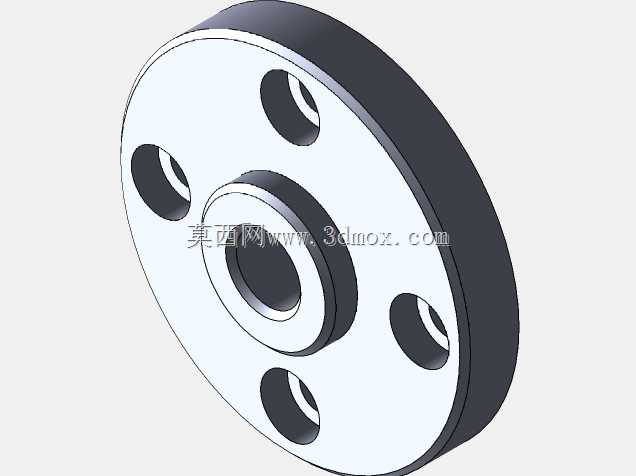

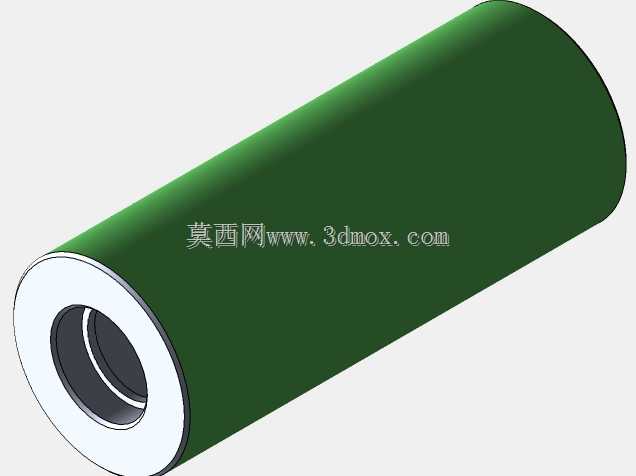

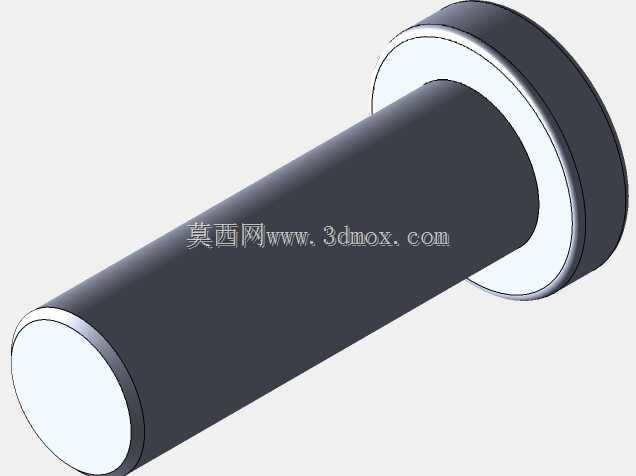

　　这款辊轴构件是自动枕式包装设备上的核心传动承载部件，主要应用在食品、日化、小五金等行业的连续式包装生产线中，承担包装膜牵引、物料输送托举的核心作用，直接决定包装过程中膜料走带的平稳性与物料输送的定位精度。从结构设计来看，该辊轴采用单端带法兰盘的一体式轴身结构，轴身做等直径圆柱面设计，表面粗糙度控制在适合膜料贴合牵引的区间，既避免过于光滑导致的膜料打滑，也防止粗糙度过高刮伤包装膜表层的印刷涂层。端部法兰盘的设计主要用于和传动端的同步带轮、链轮做刚性连接，法兰端面预留的安装孔位可适配不同规格的传动连接件，无需额外加工转接轴套就能直接完成装配，能有效缩减设备装配时的零件匹配工作量。

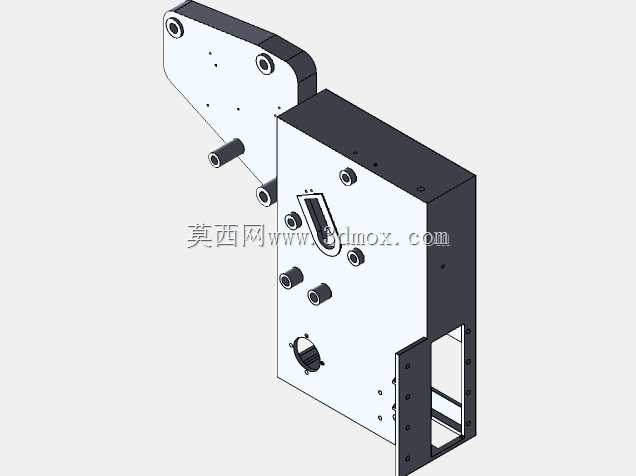

　　在实际生产线工况下，该辊轴的安装边界需要匹配包装机的墙板安装位，轴身的有效工作长度对应包装机可适配的最大膜料宽度，安装时需要保证辊轴两端的同轴度公差控制在0.02mm以内，否则高速运转时会出现膜料走偏、封口错位的问题。设计阶段特意将轴身与法兰的衔接处做了圆角过渡处理，避免应力集中导致的长期运转疲劳断裂，毕竟枕式包装机通常是24小时连续运转，轴类部件的抗疲劳性能直接关系到整线的停机维护周期。

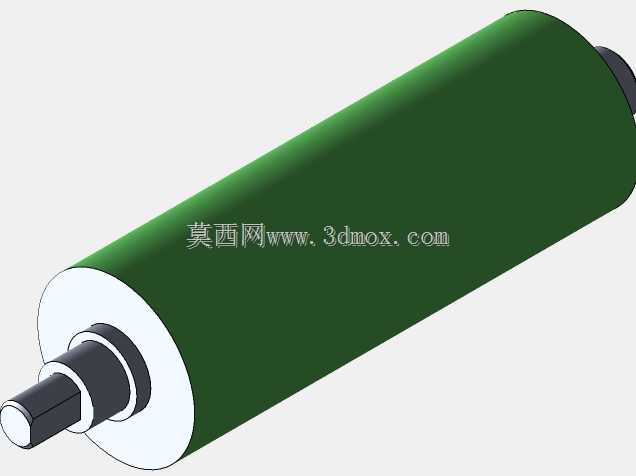

　　从功能适配角度，该辊轴既可以作为包装膜的牵引辊使用，配合压辊提供足够的膜料输送摩擦力，也可以作为成品输出端的托料辊，承接完成封口裁切后的包装成品，将其平稳输送到下一工位。轴身内部可根据需求选配通水冷却的空腔结构，在包装热封膜材质的产品时，能通过循环冷却水降低辊面温度，避免膜料受热粘黏在辊面影响连续生产。不同于普通输送机的通用辊筒，这款辊轴的尺寸公差是完全匹配枕式包装机的安装空间设计的，法兰端的定位止口可以直接卡入墙板的定位孔中，安装时无需反复调整同轴度，能大幅缩短设备组装和后期维护更换的时间。在实际选型替换时，只需要核对法兰盘的安装孔距、轴身直径与有效工作长度，就能直接完成替换，不需要对原有设备的墙板结构做二次加工，适配性较强。
