包装设备用折弯安装固定支架结构

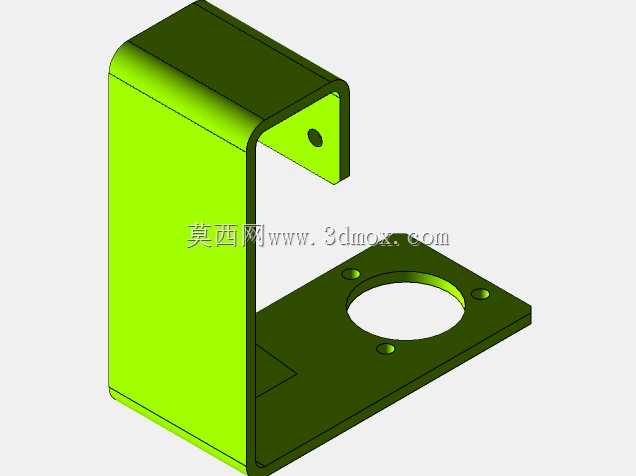

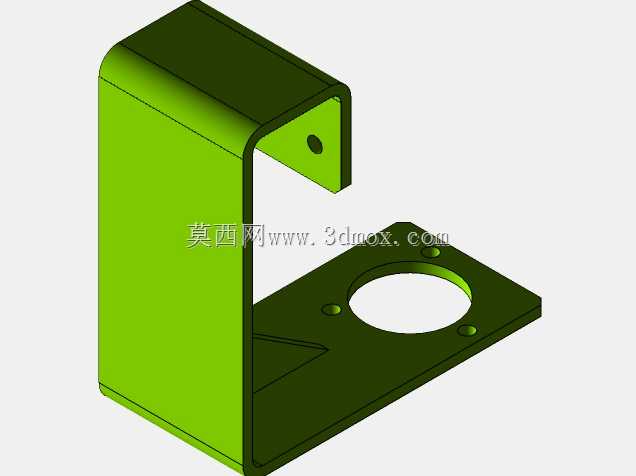

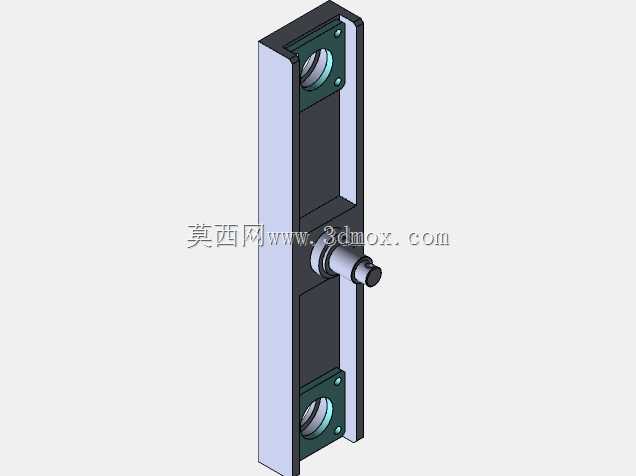

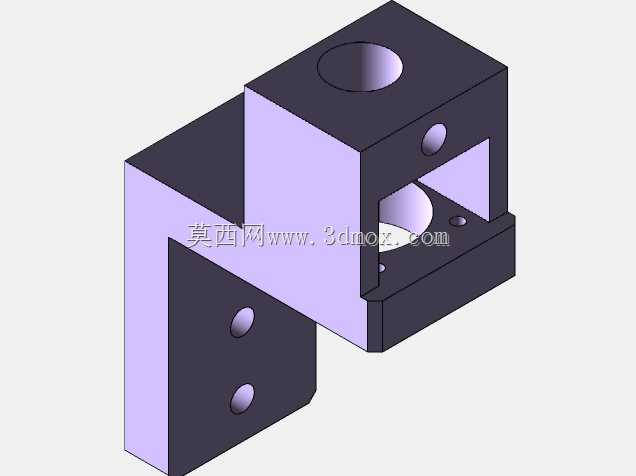

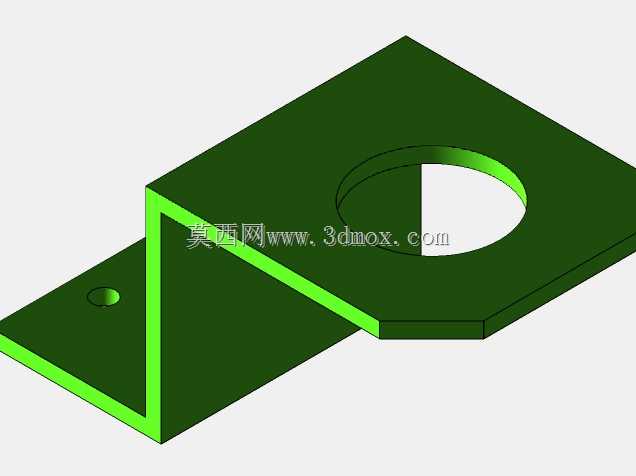

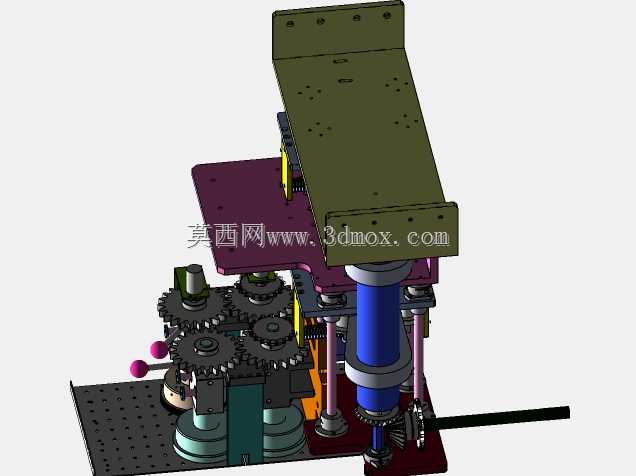

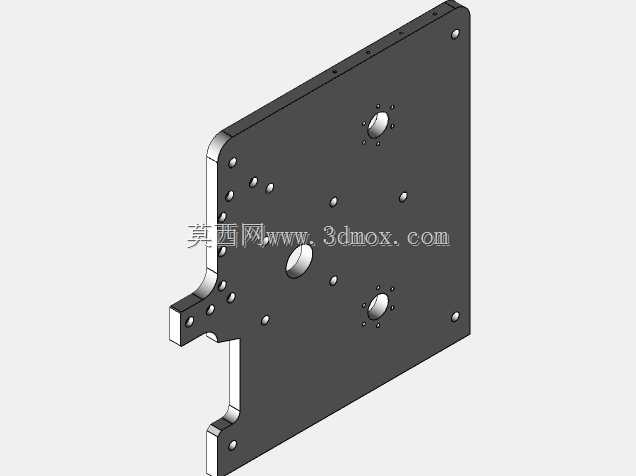

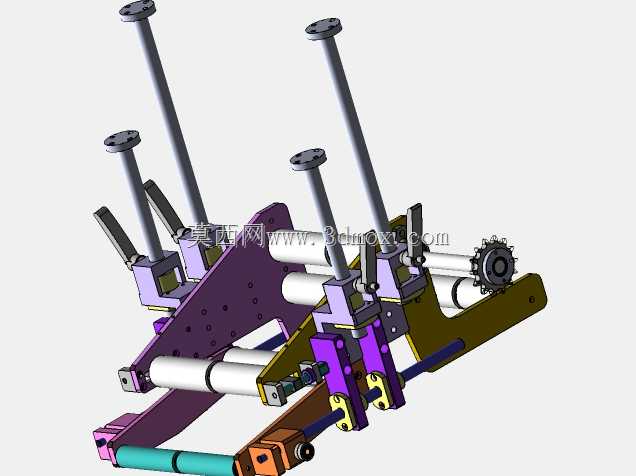

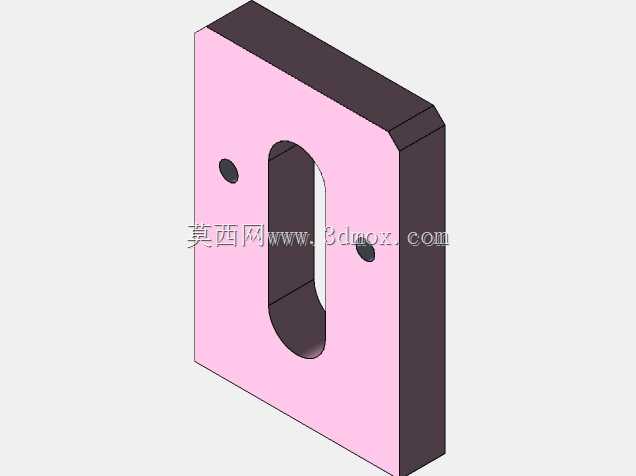

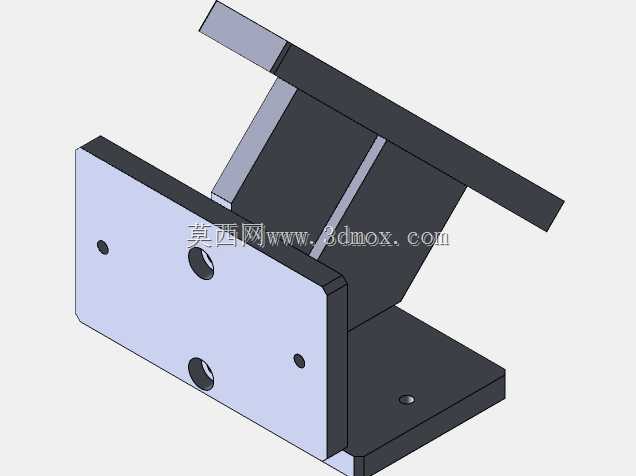

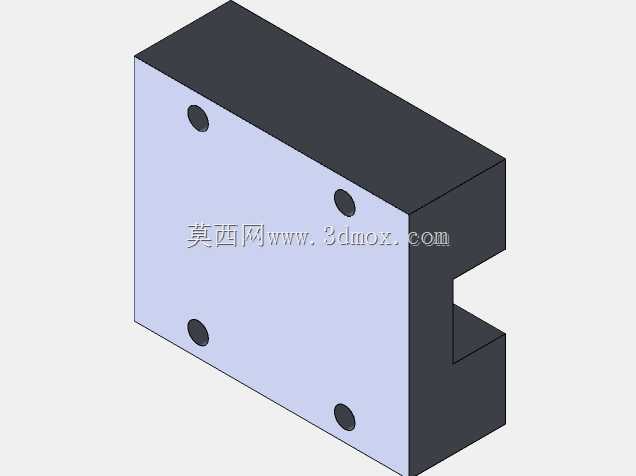

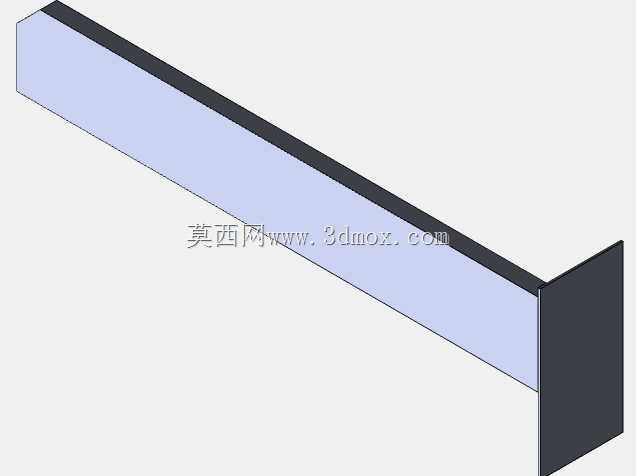

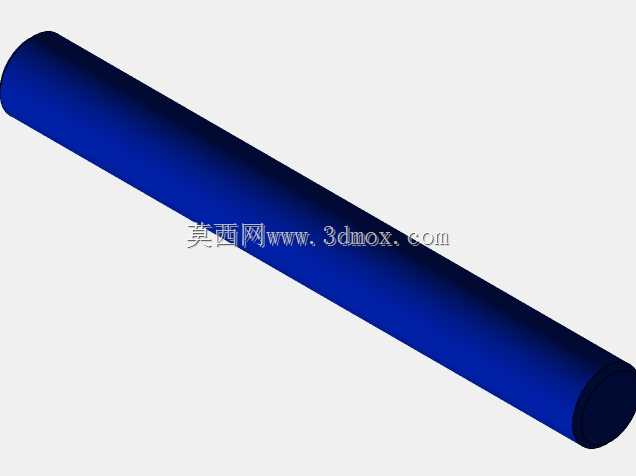

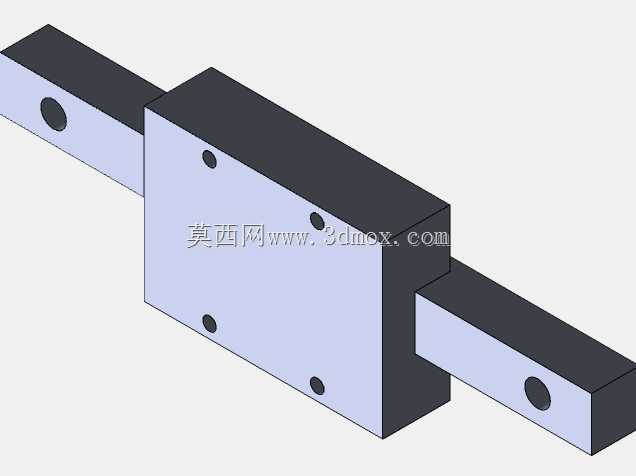

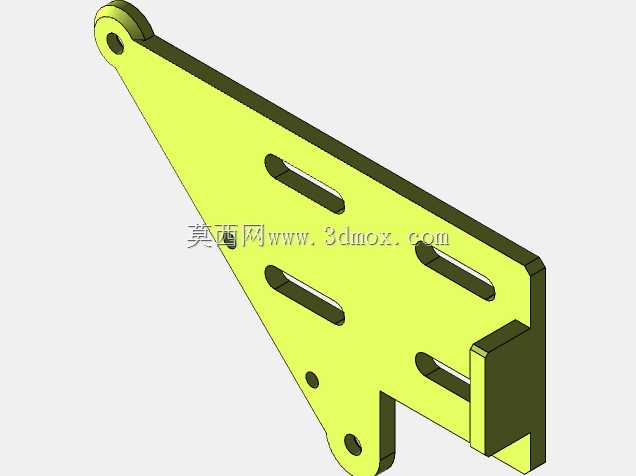

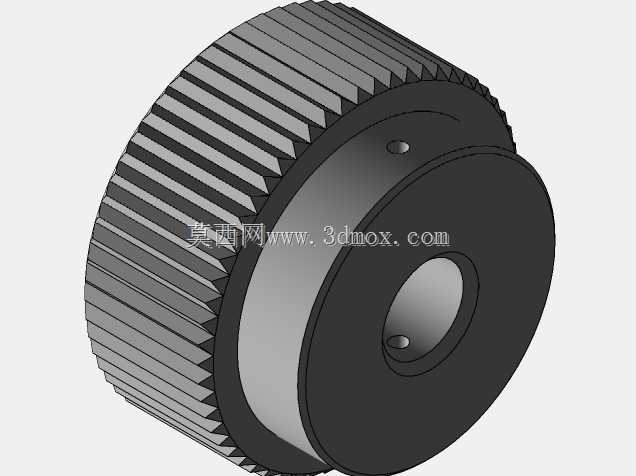

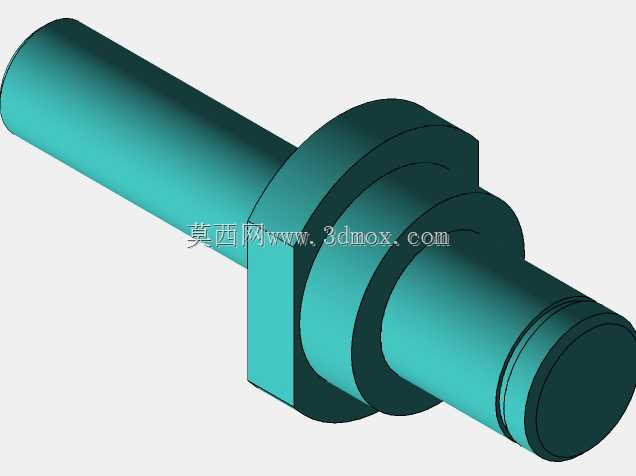

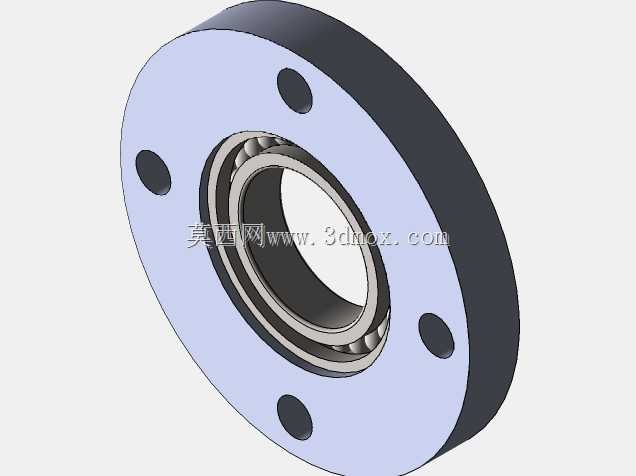

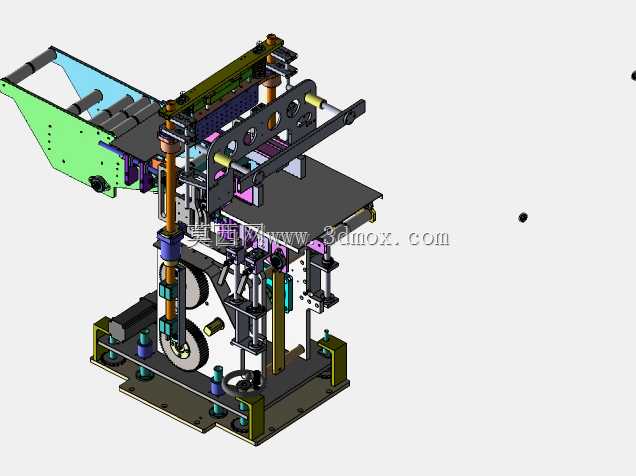

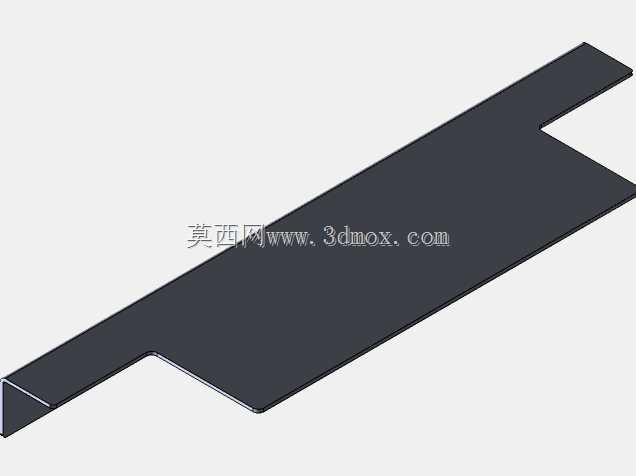

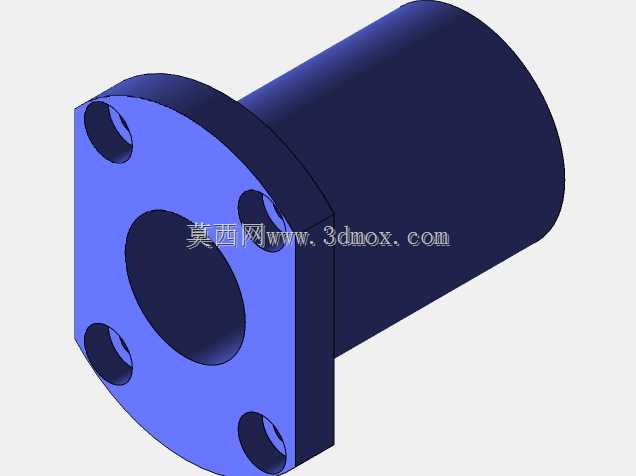

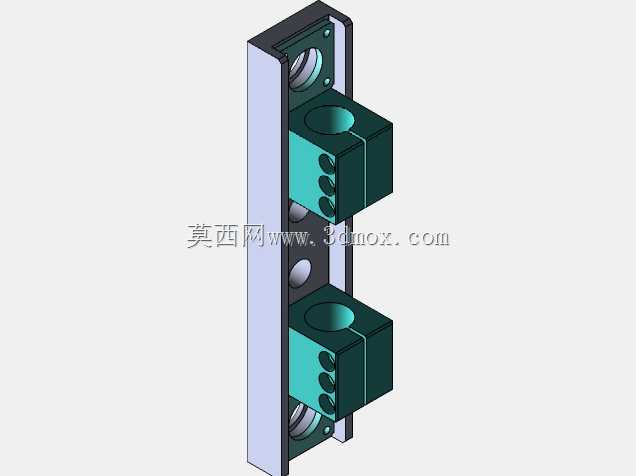

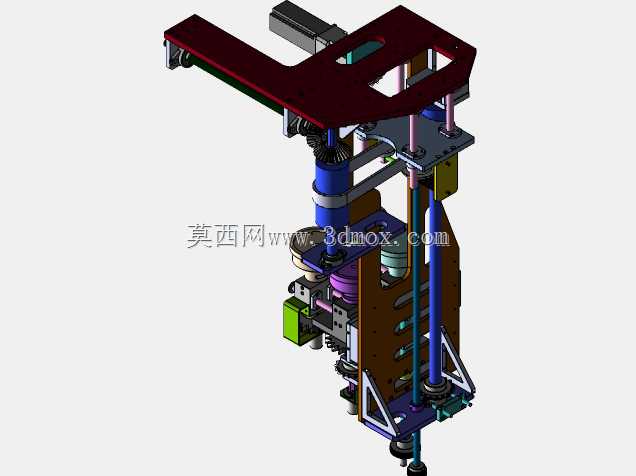

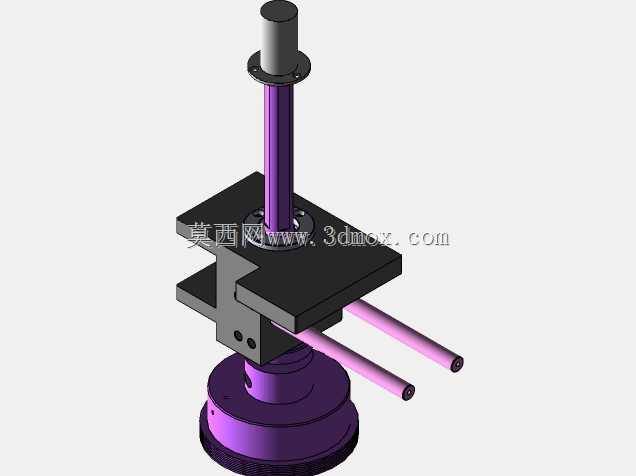

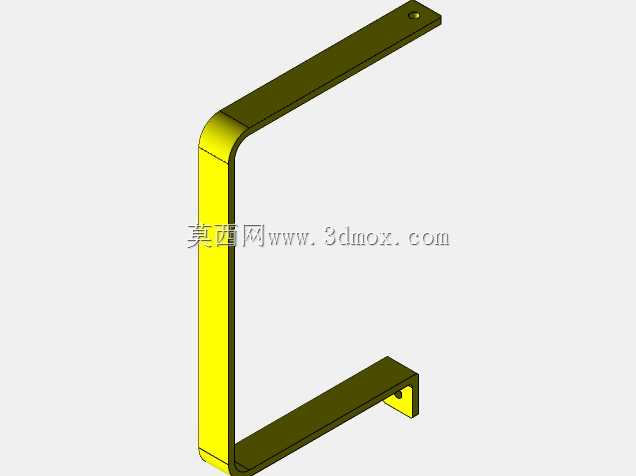

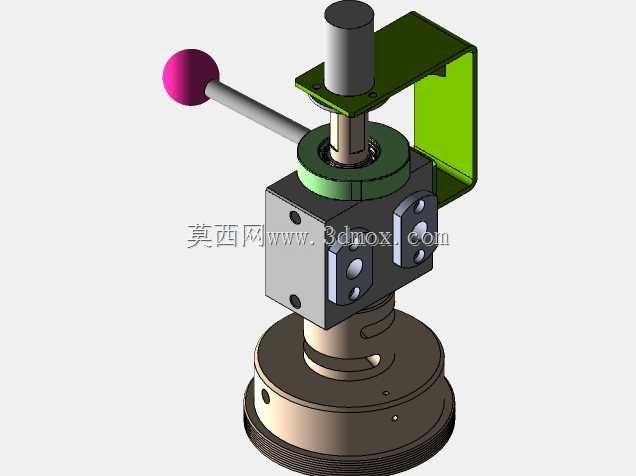

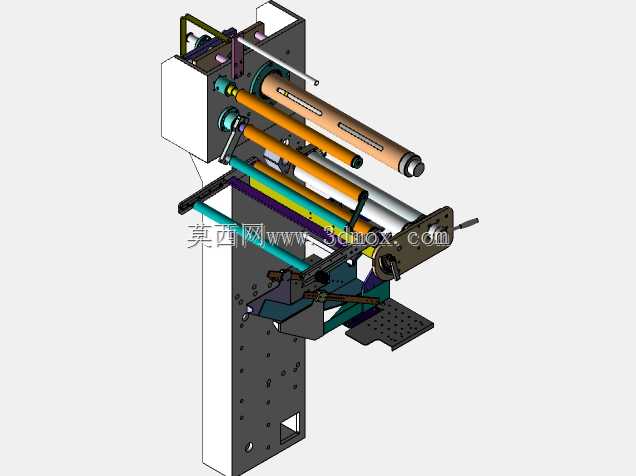

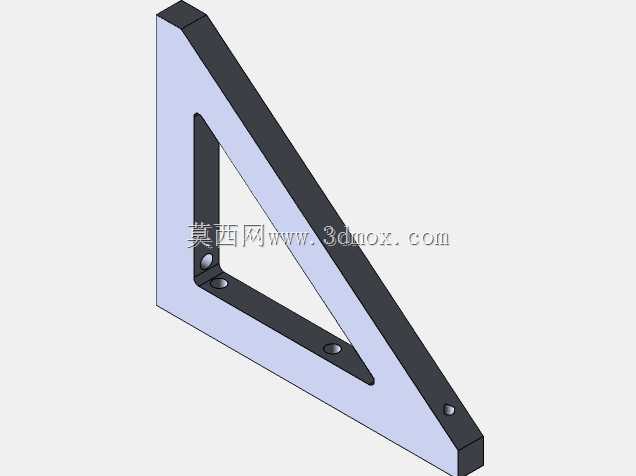

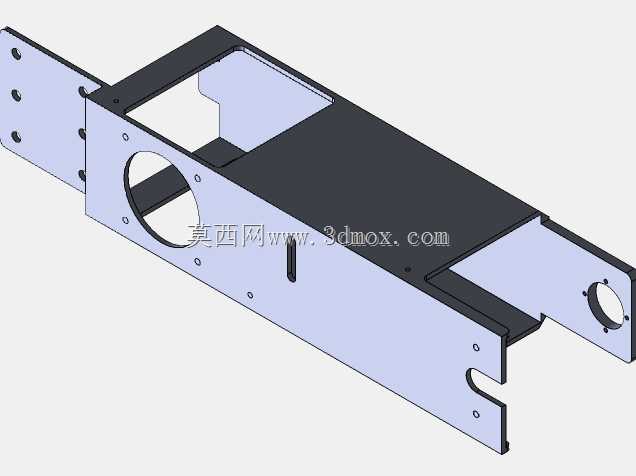

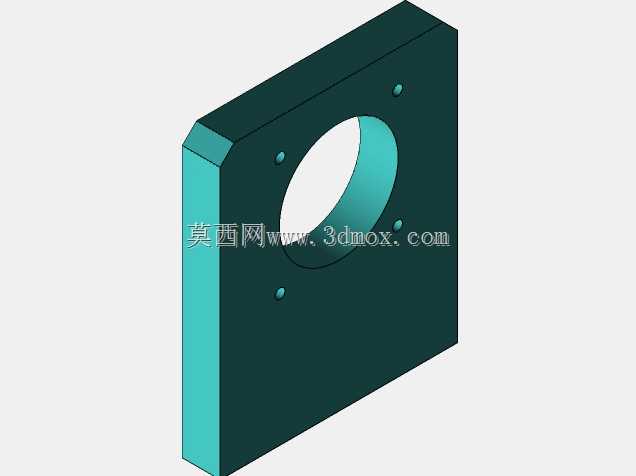

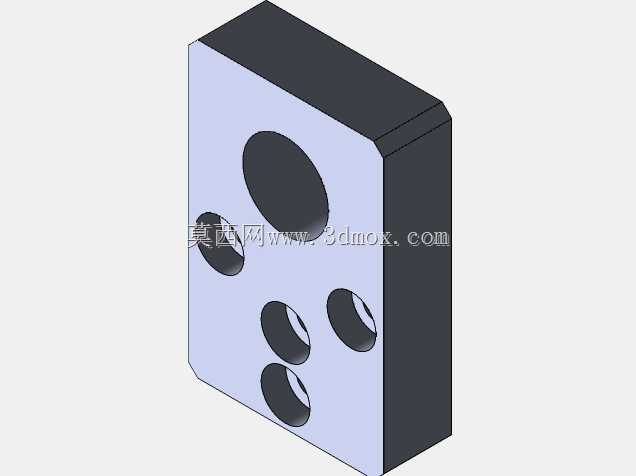

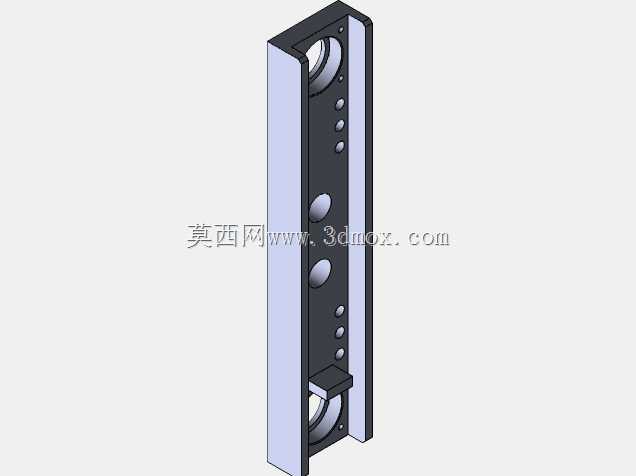

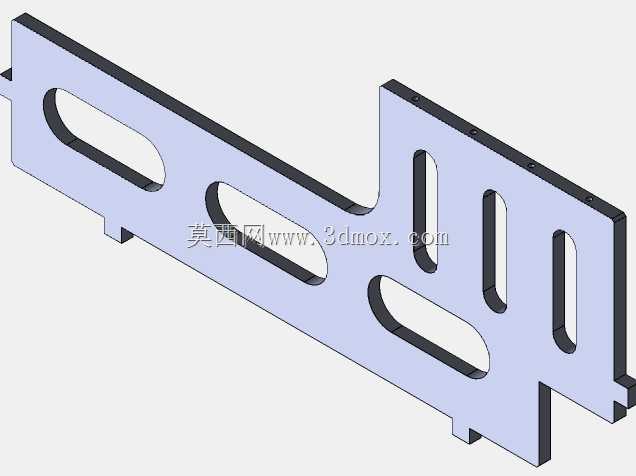

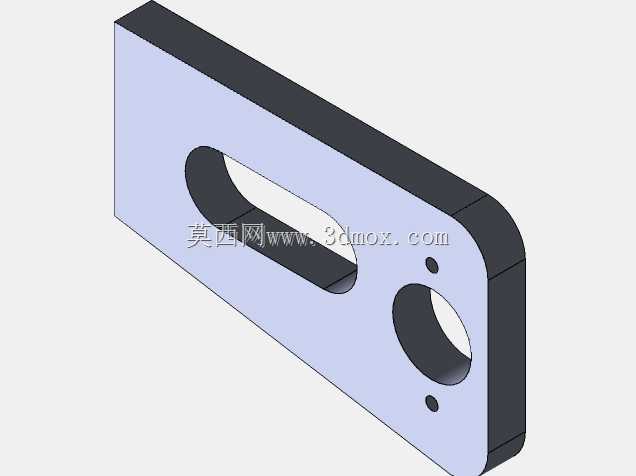

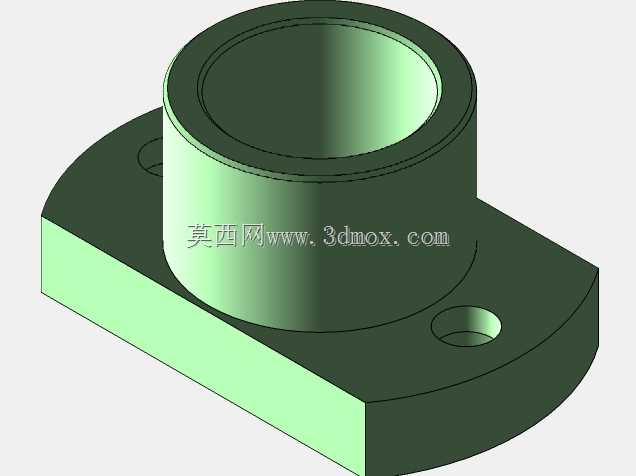

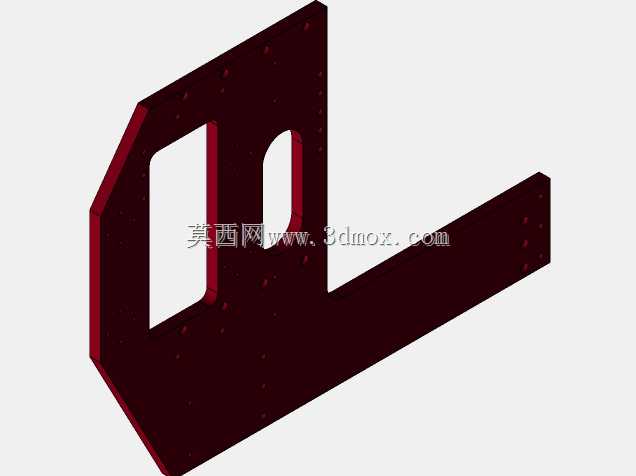

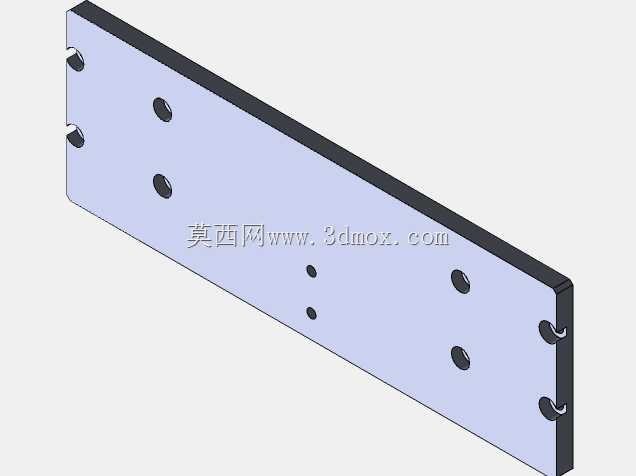

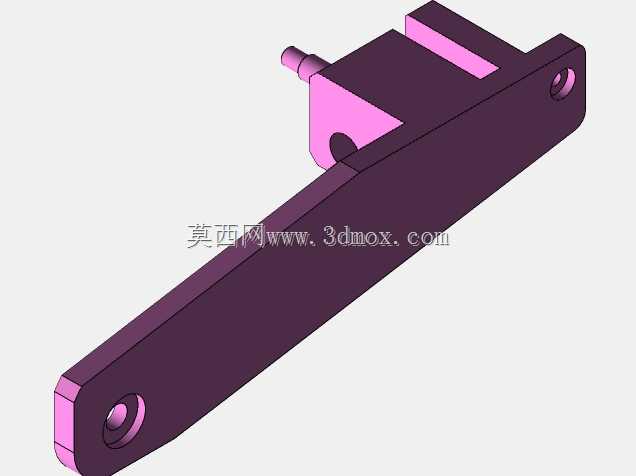

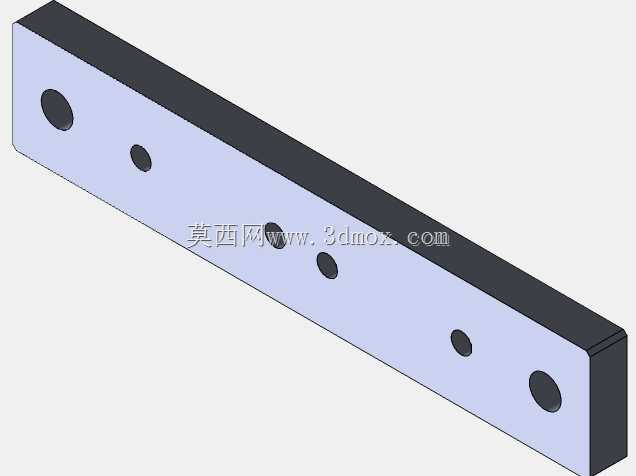

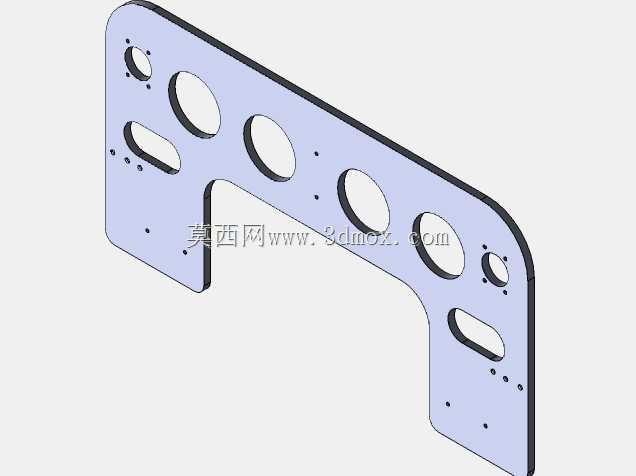

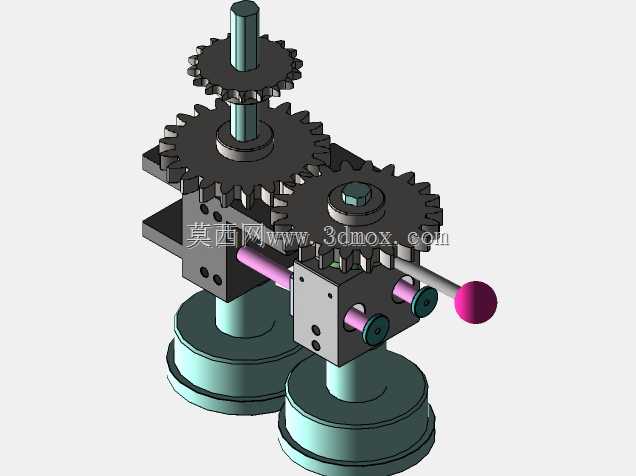

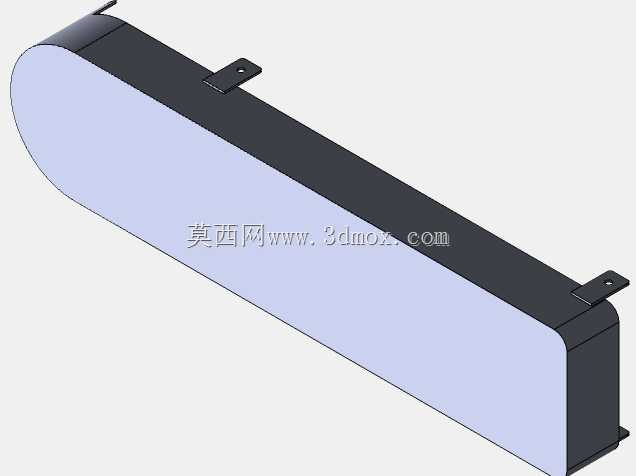

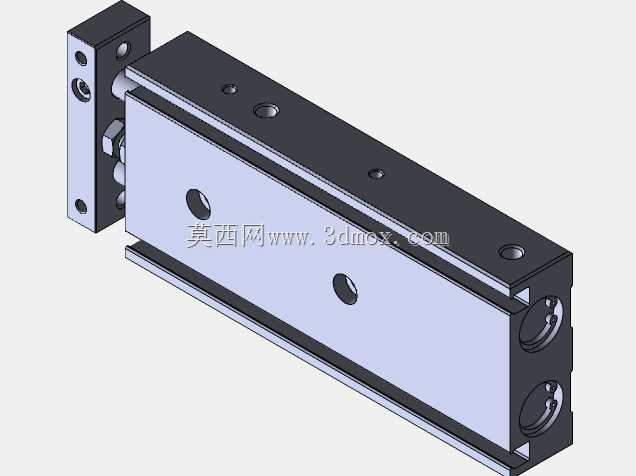

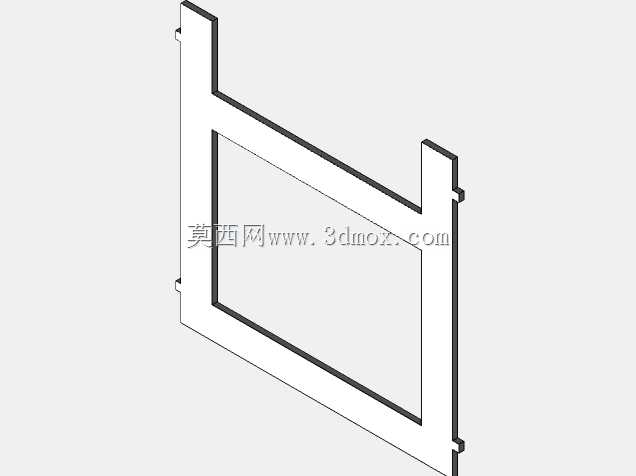

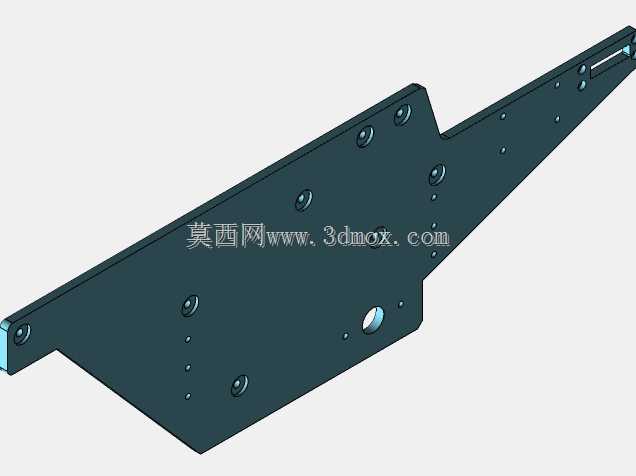

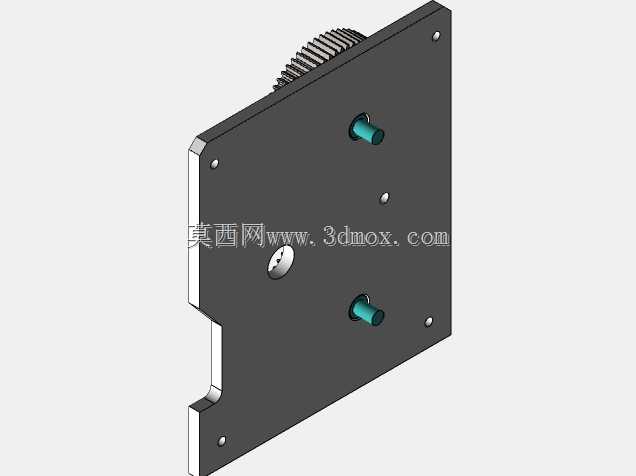

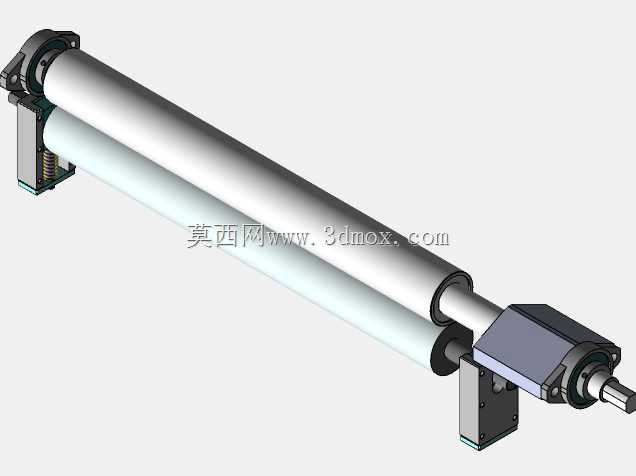

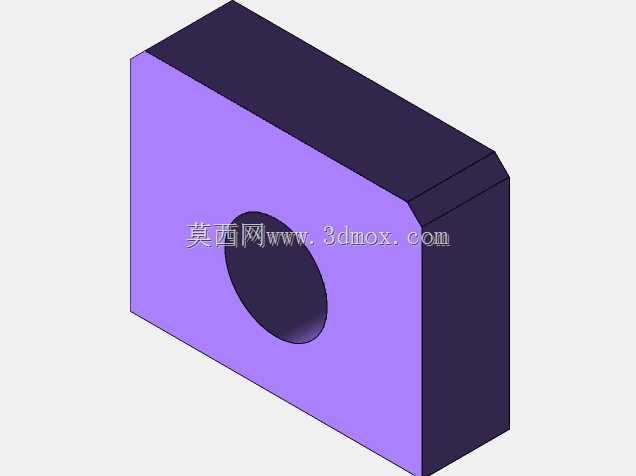

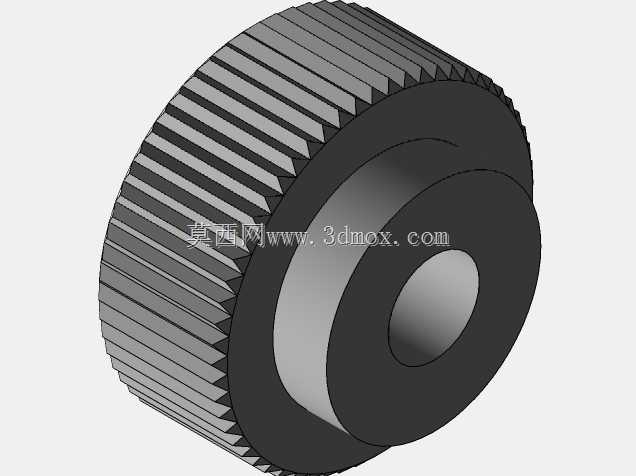

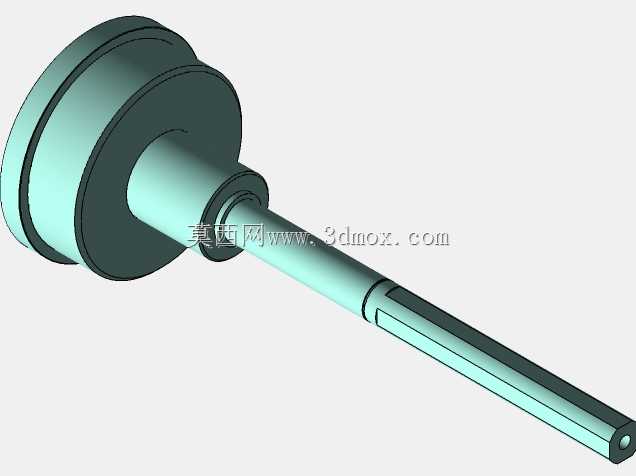

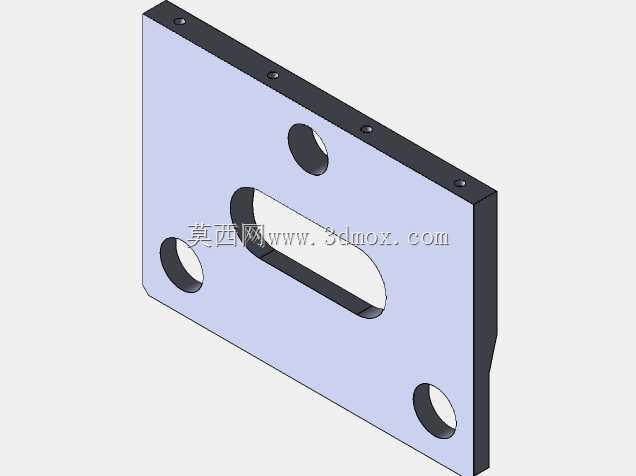

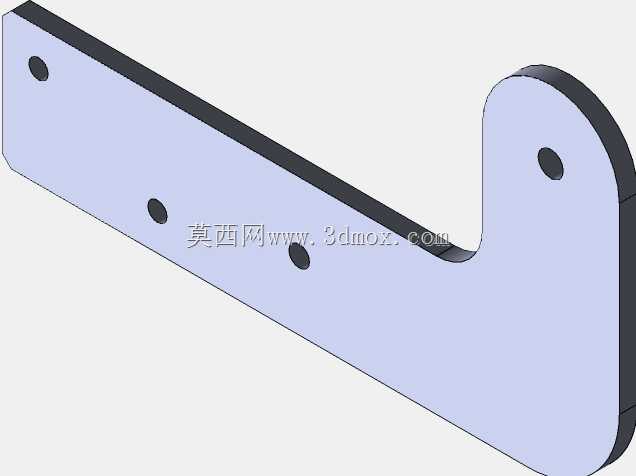

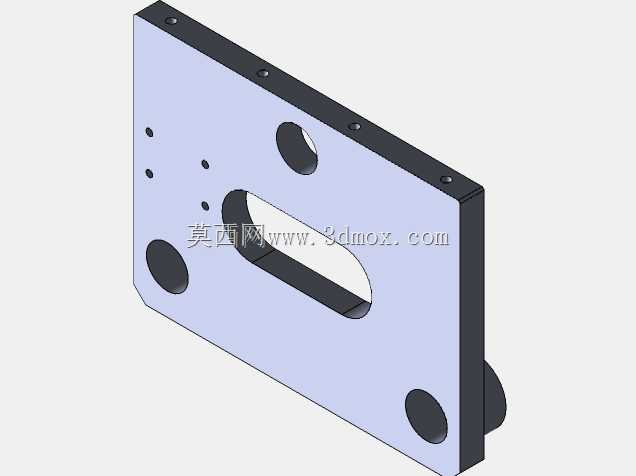

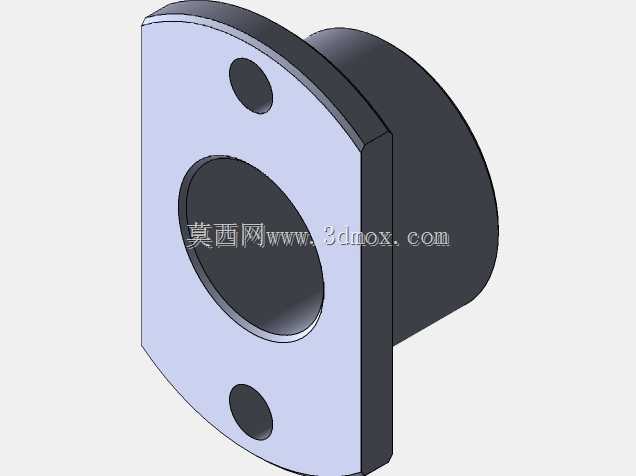

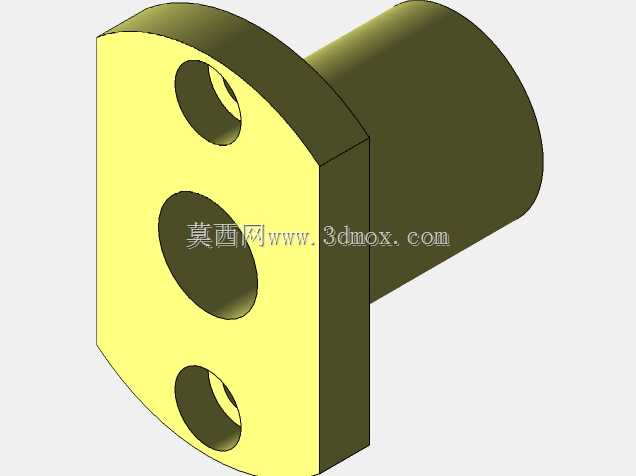

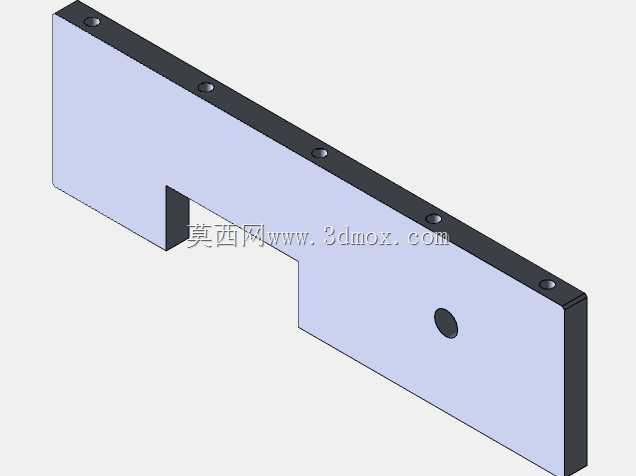

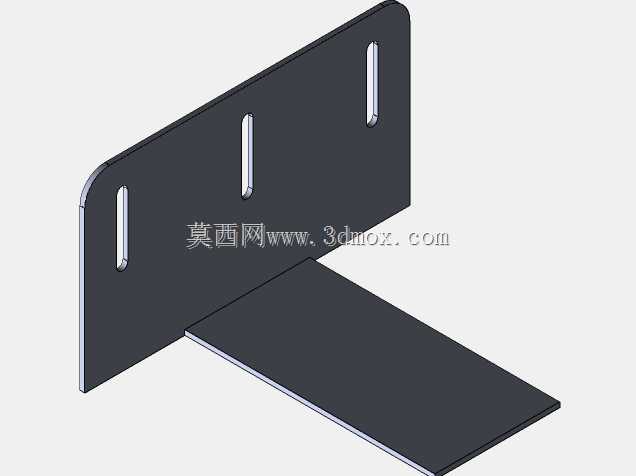

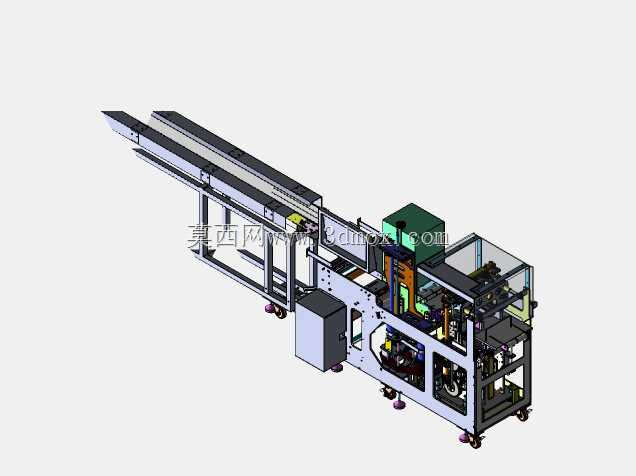

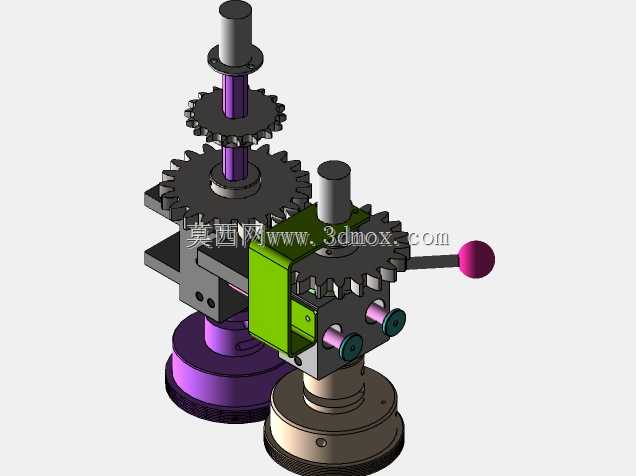

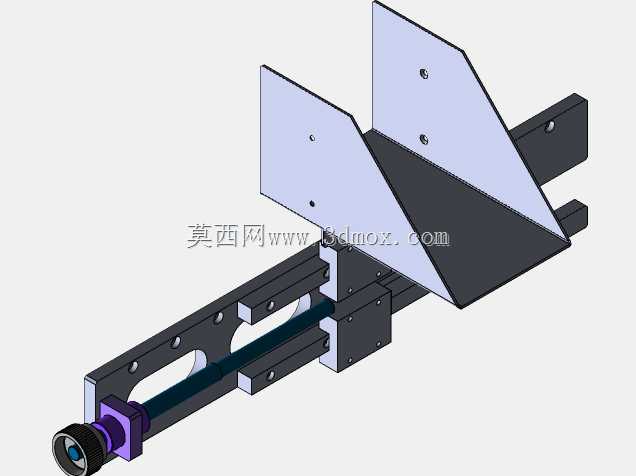

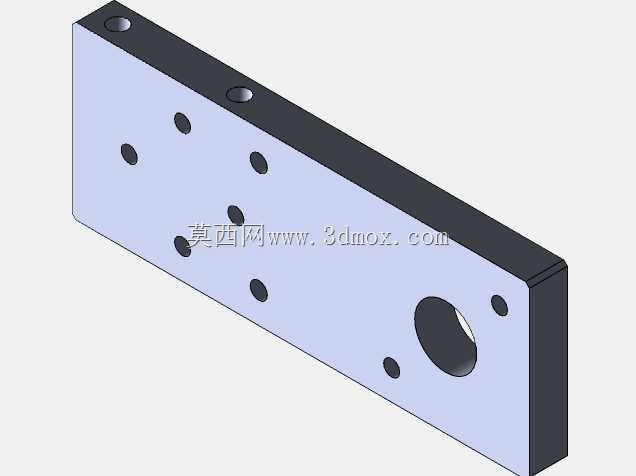

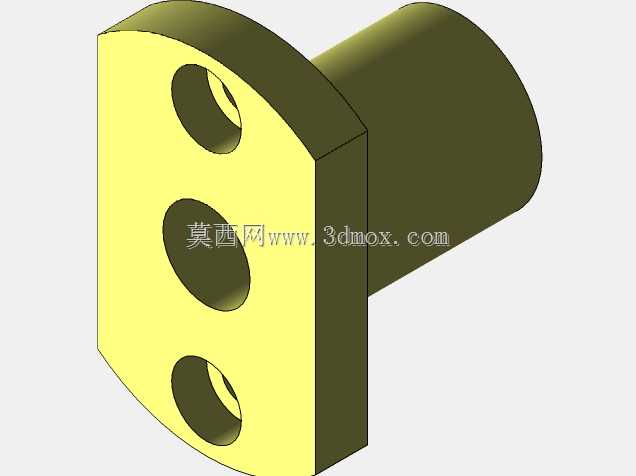

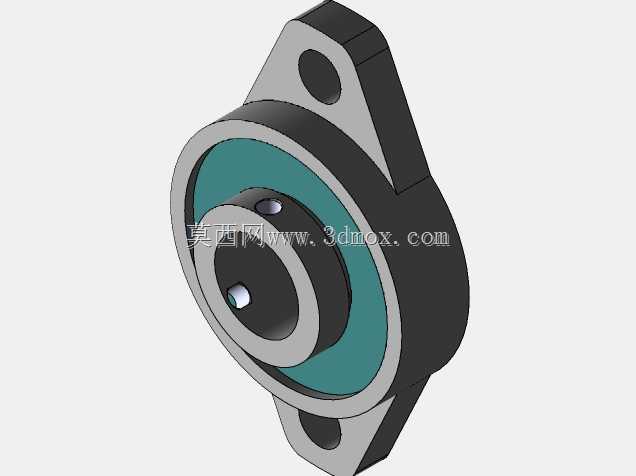

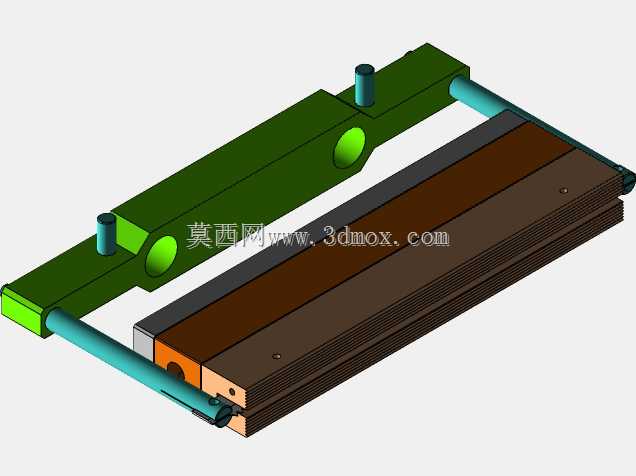

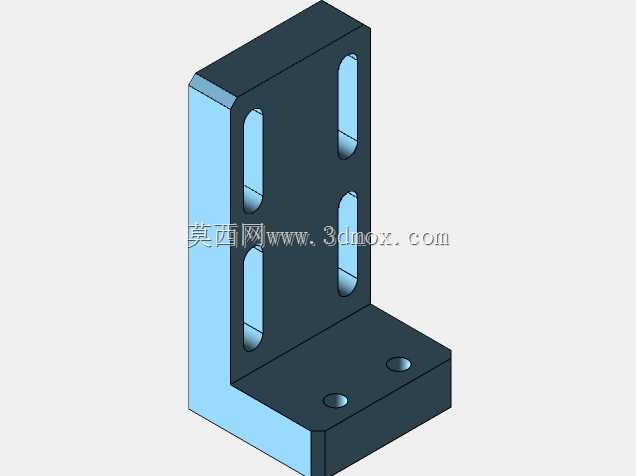

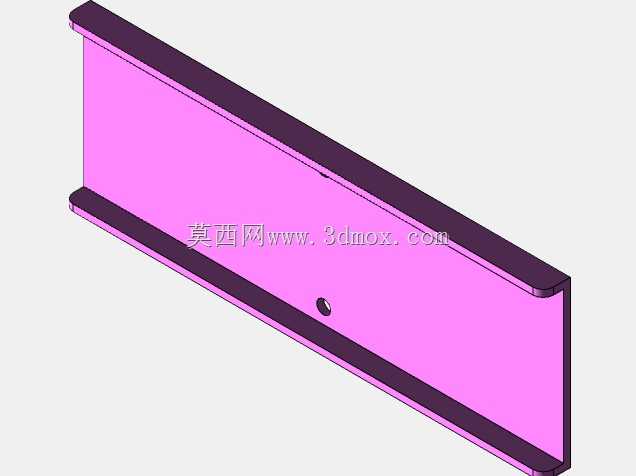

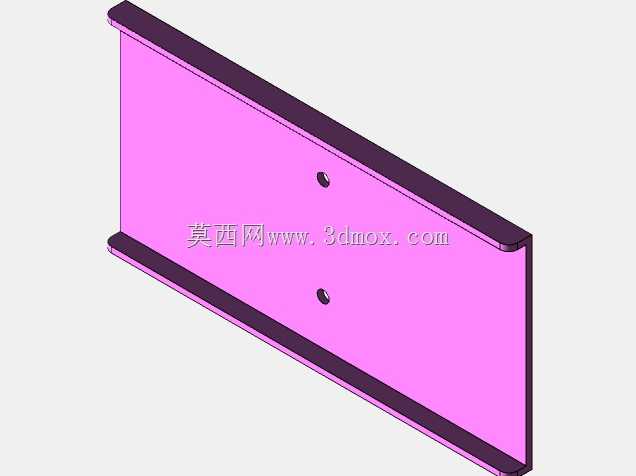

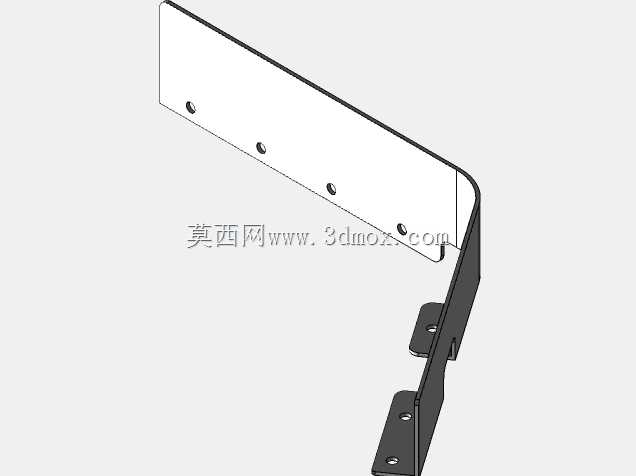

　　该构件属于包装设备上的安装固定类钣金支架，主要用于包装机执行端的功能模块挂载，常见于立式包装设备的封切、牵引工位旁，用来承装检测传感器、导向轴座或者小型气动元件，替代传统的型材拼接安装方式，减少工位旁的装配冗余空间。从结构形态来看，整体采用单块钣金折弯成型，主体为L型弯折结构，竖直段为平整的安装立面，水平段为带中心通孔的安装底板，竖直段顶端向内二次弯折形成带单孔的挂耳结构，这种三段式弯折设计不需要额外焊接拼接件，依靠板材自身的弯折强度就能满足挂载需求，同时避免焊接带来的形变误差。底板上的中心大孔为功能件过孔，周边三个均布的小孔为紧固件安装孔，安装时可以先将功能件从大孔位置对位穿出，再用螺丝穿过周边小孔完成锁紧，

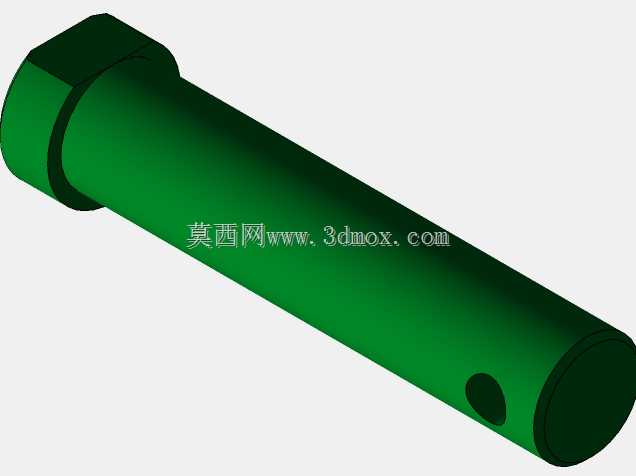

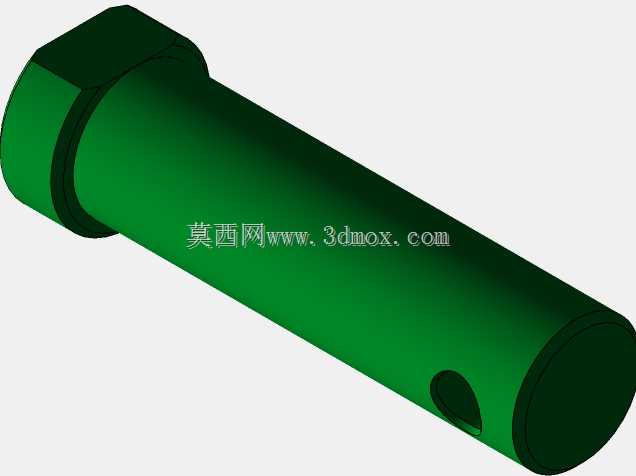

　　不需要在设备内部预留过大的操作空间，适配包装机内部紧凑的装配环境。顶端挂耳的单孔可以配合销钉或者快拆螺丝，实现支架上部的辅助定位，避免设备高速运行时支架出现共振晃动，尤其是包装机连续往复动作的工况下，这种上下双点位固定的结构，比单立面安装的支架抗振性能提升明显。设计时折弯圆角选取适配常规钣金加工的工艺参数，避免过小折弯圆角导致的板材开裂，所有安装孔的孔位公差按照IT12级控制，既满足普通紧固件的装配间隙要求，又不会因为孔位偏差导致安装错位。竖直立面的平整面可以直接贴合设备的立式安装基准面，不需要额外加工调整垫片，底板的平面度控制在0.2mm以内，保证挂载的功能件安装后不会出现角度偏斜。实际应用中，这类支架多用于包装机的物料导向、

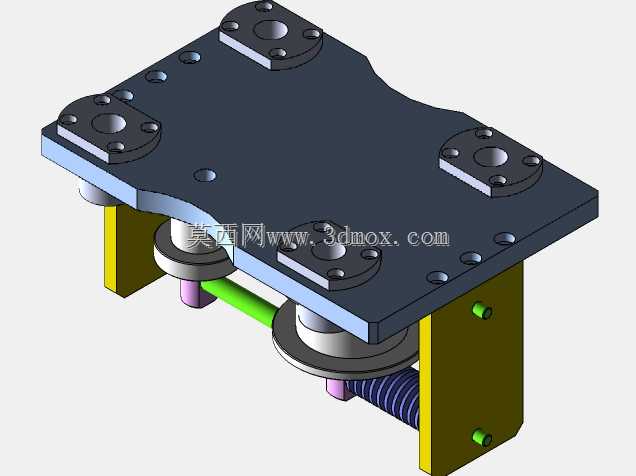

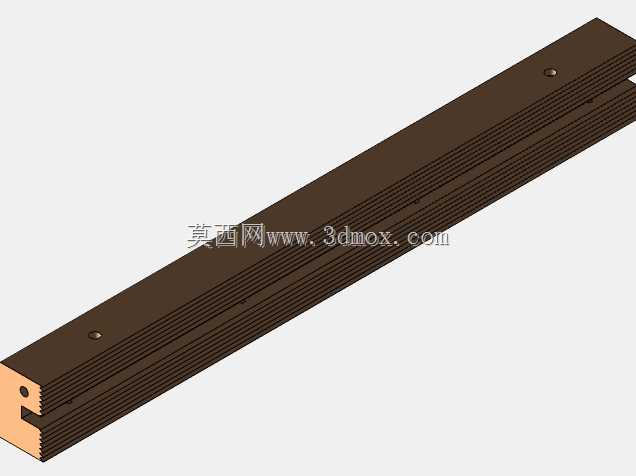

　　封口检测等辅助工位，相比铸造成型的安装座，钣金折弯件的重量更轻，加工周期更短，在中小批量的包装设备定制生产中，可以快速调整折弯尺寸适配不同的安装空间需求，不需要重新开模。安装边界方面，竖直段的高度适配常规包装机工位旁的安装梁间距，水平底板的外轮廓尺寸不会超出工位旁的安全防护范围，挂耳的弯折长度刚好避开设备内部的走线槽，不会干涉线缆和气路管道的排布，整体结构没有多余的突出棱角，避免设备运行过程中剐蹭包装薄膜或者物料。
