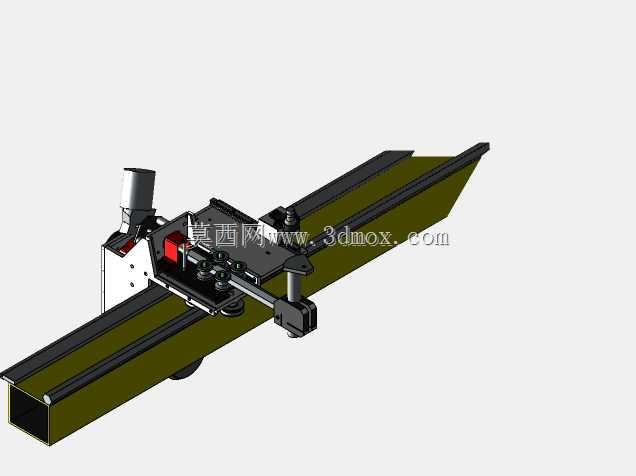

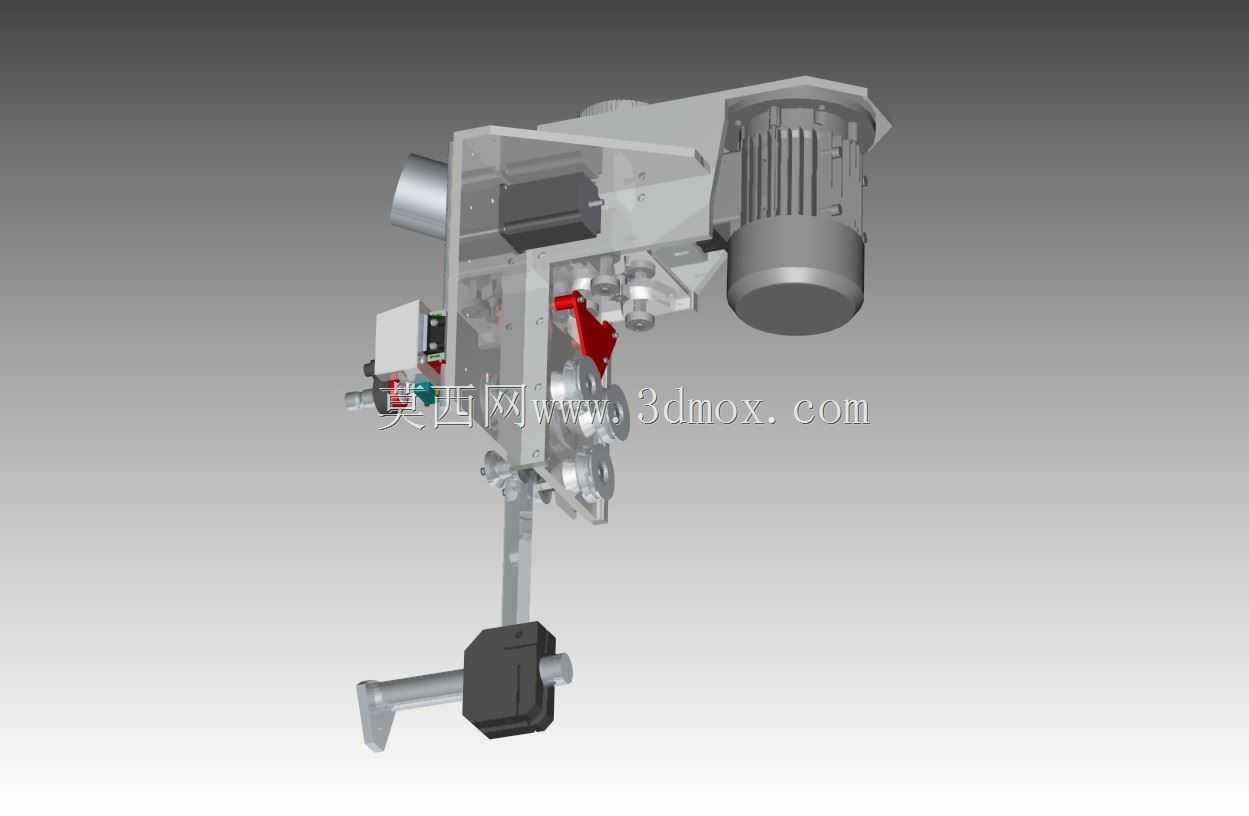

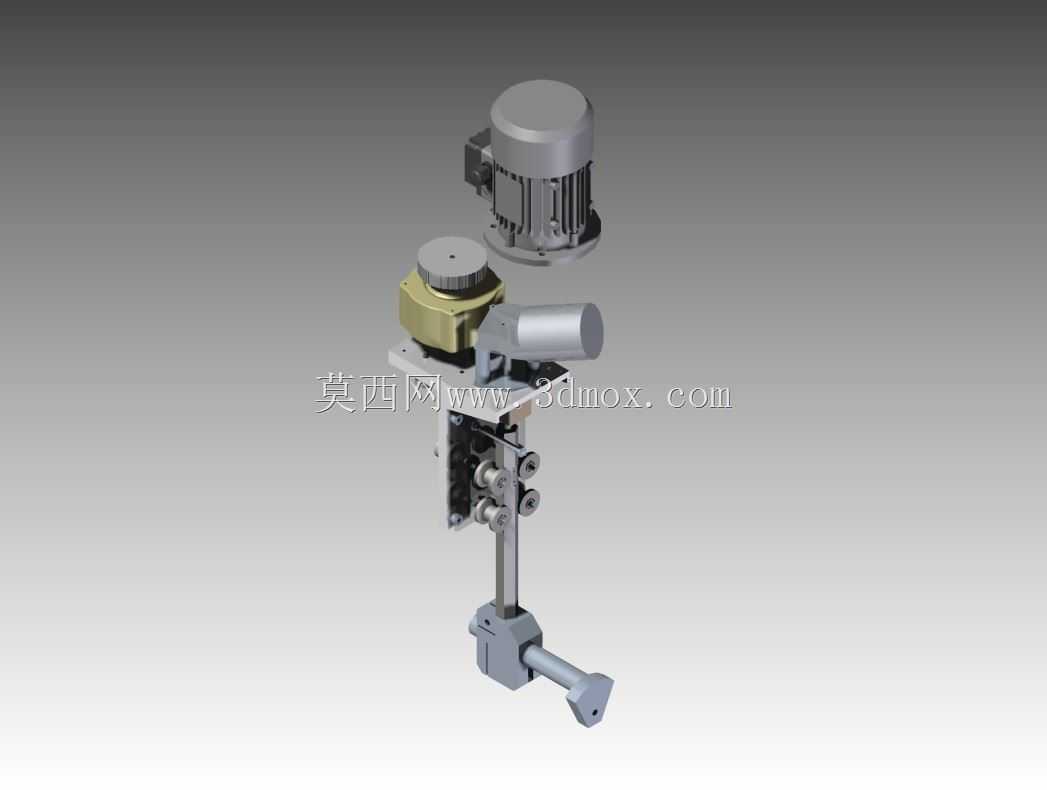

立式线性执行作业模组结构设计

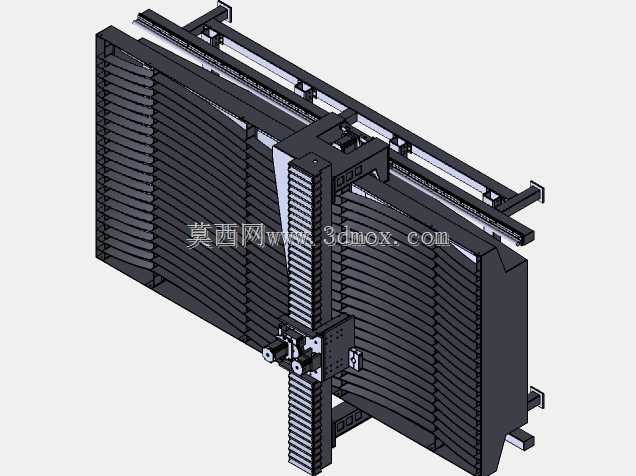

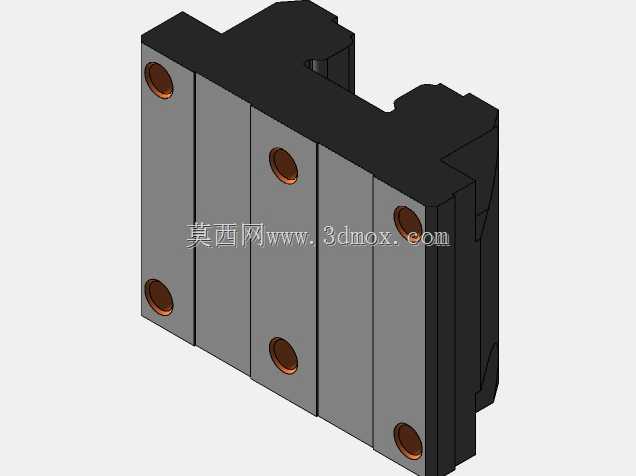

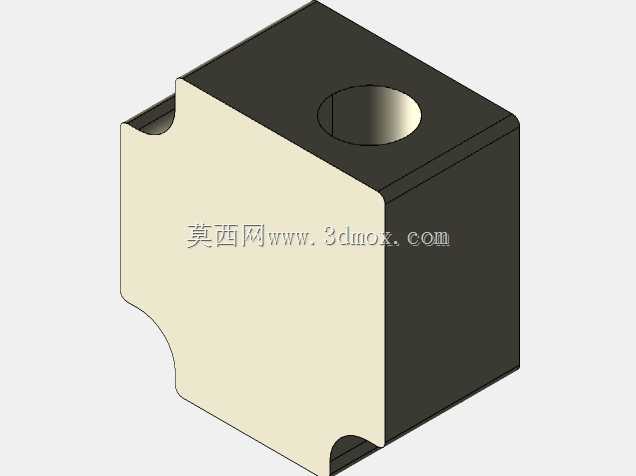

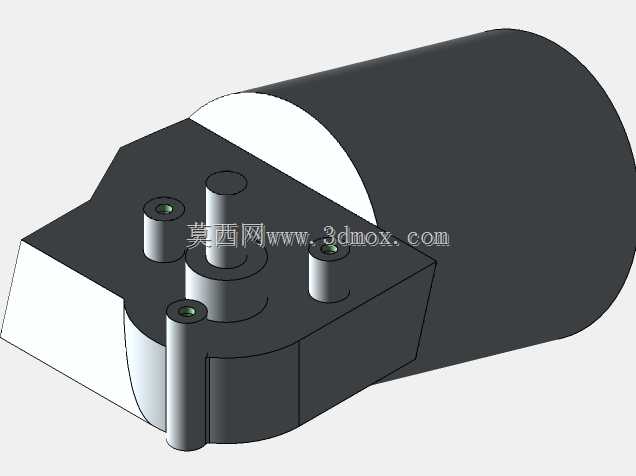

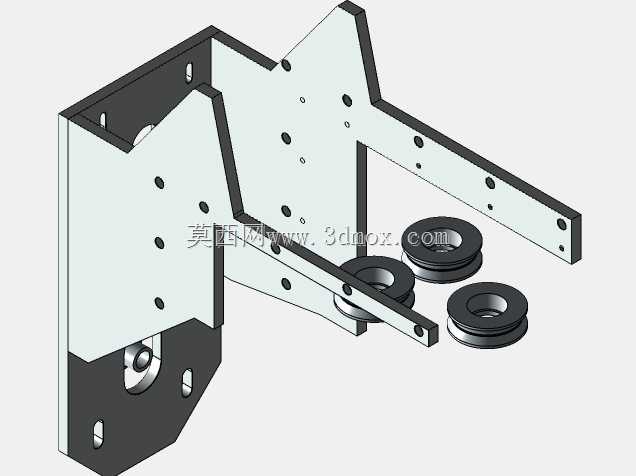

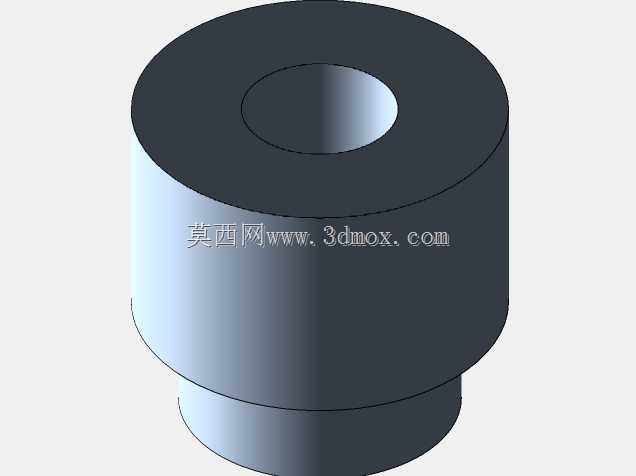

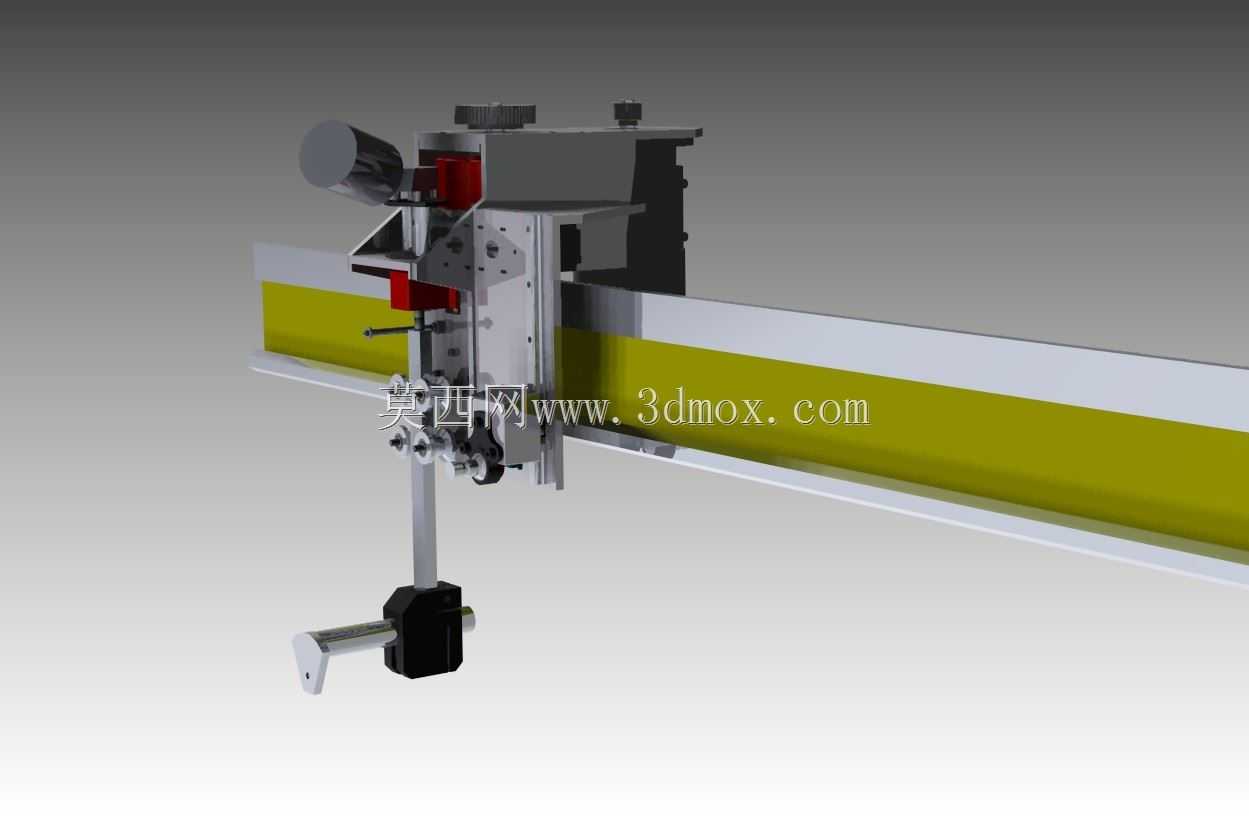

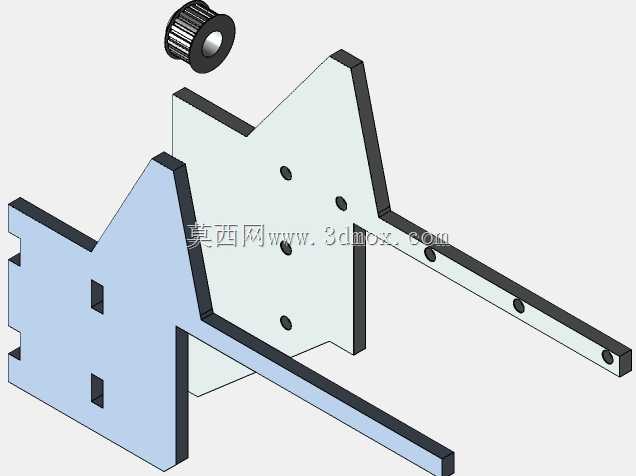

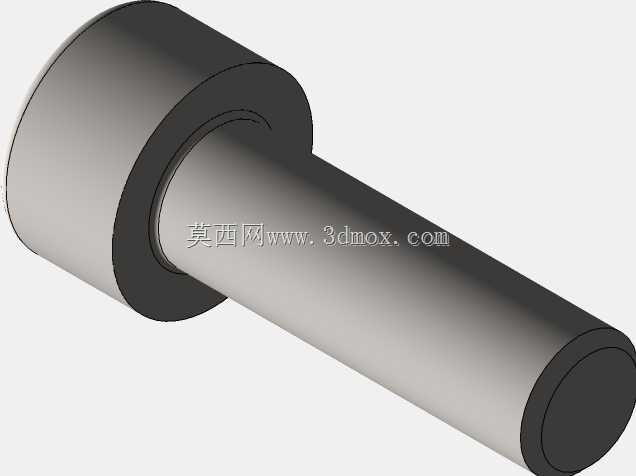

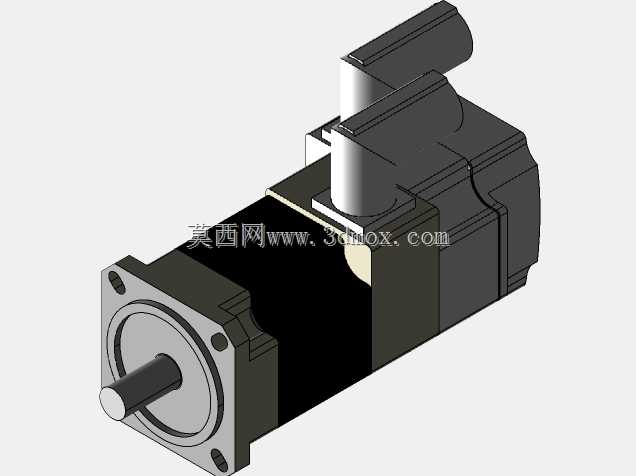

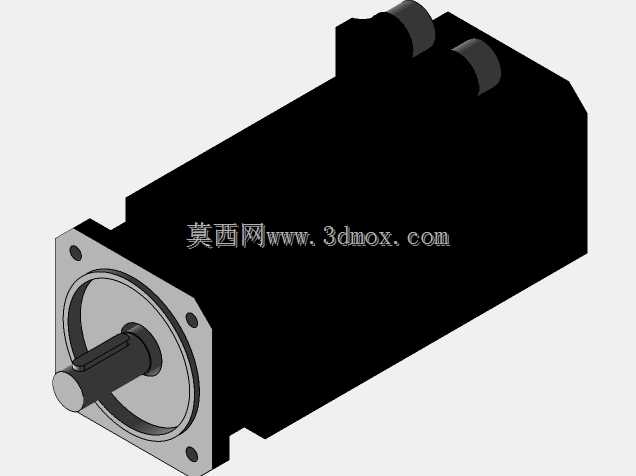

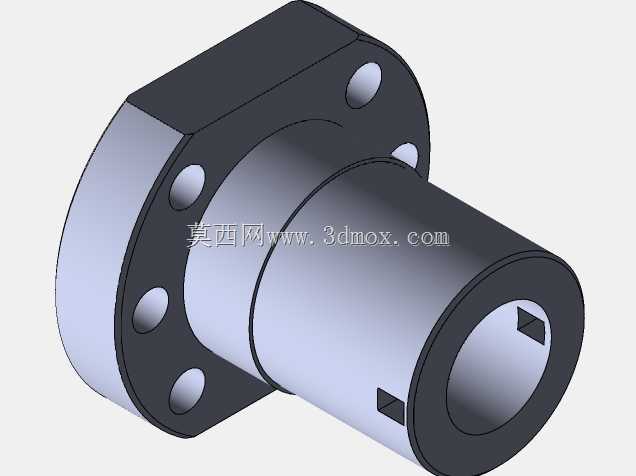

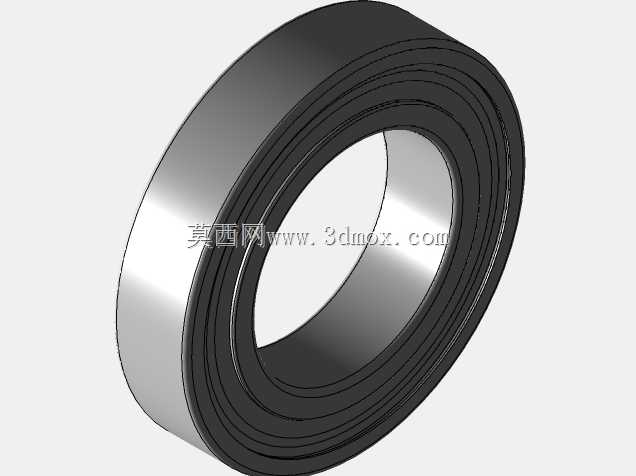

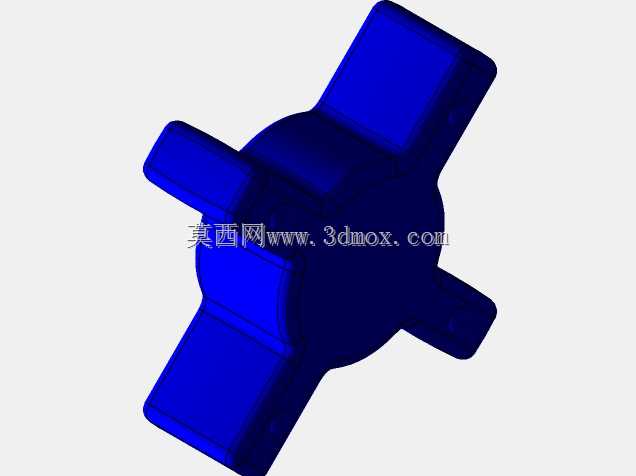

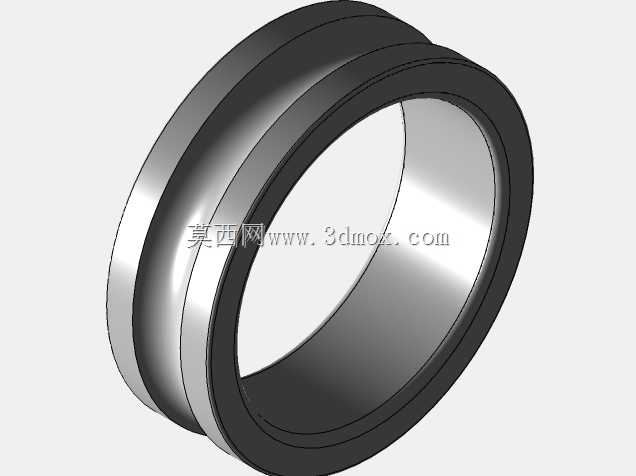

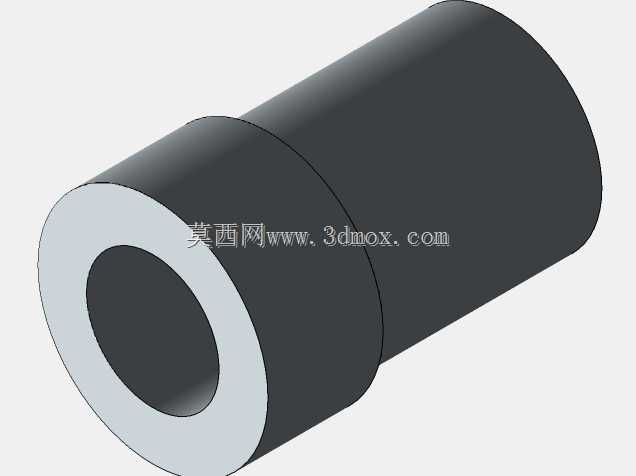

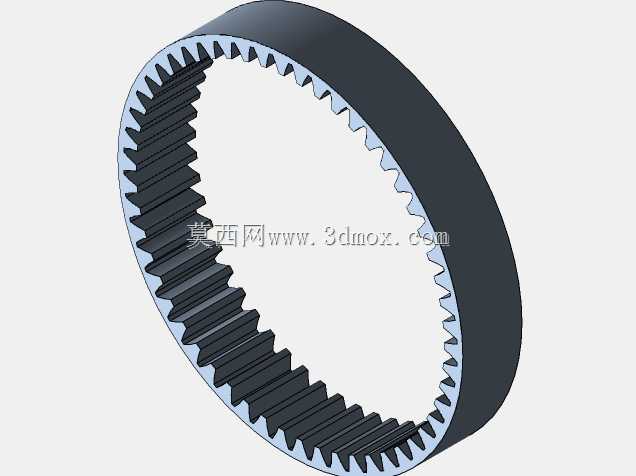

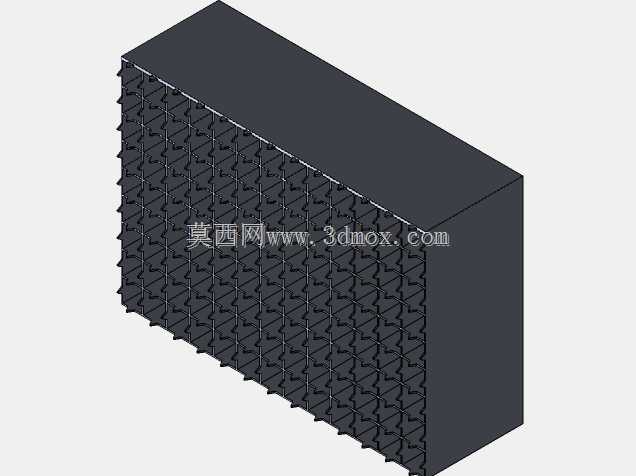

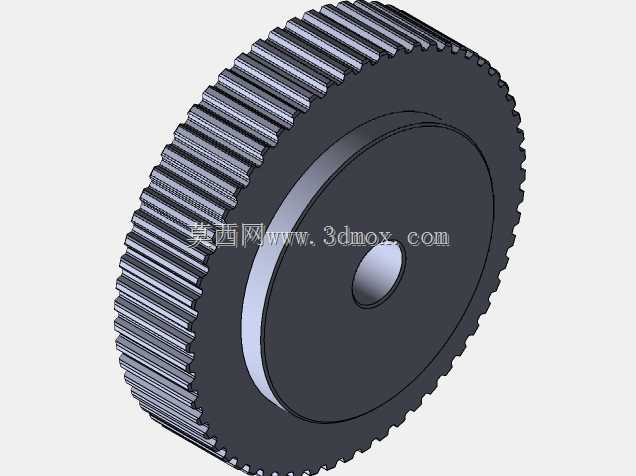

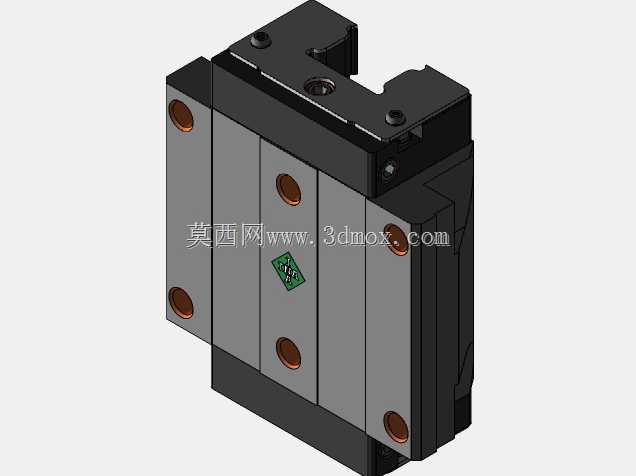

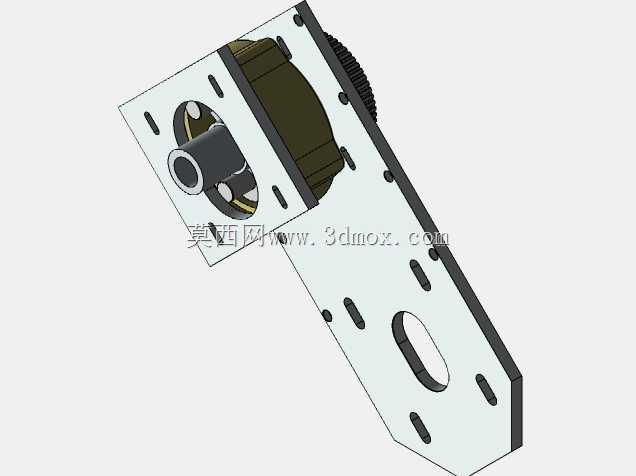

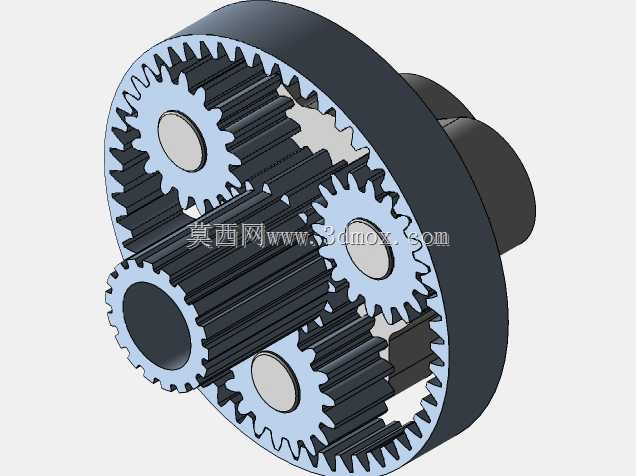

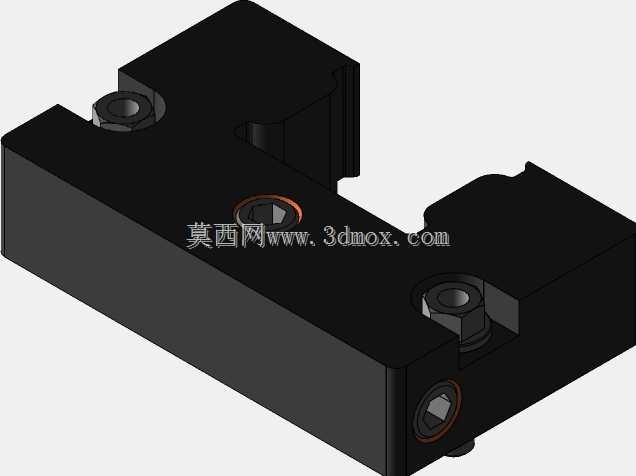

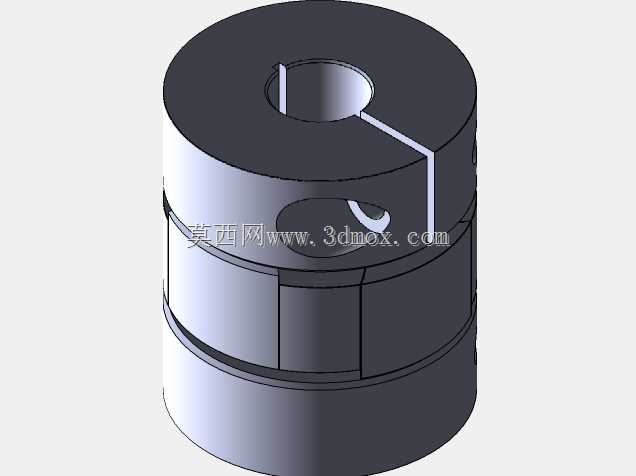

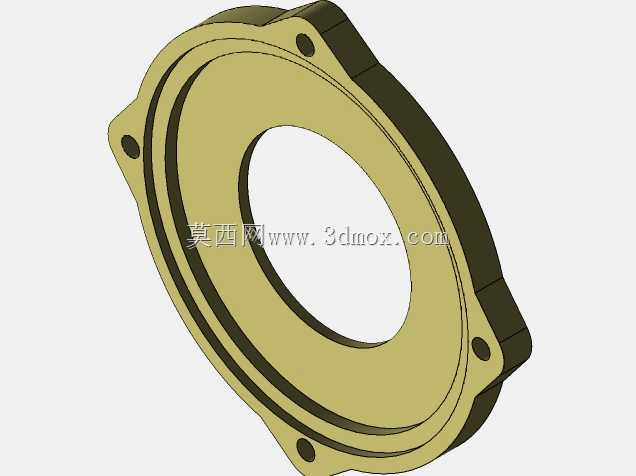

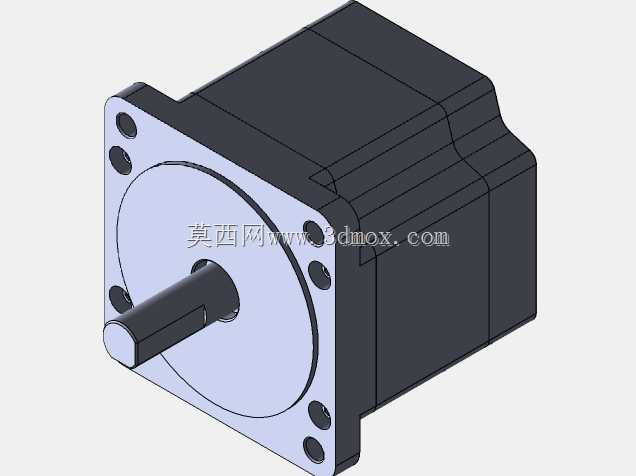

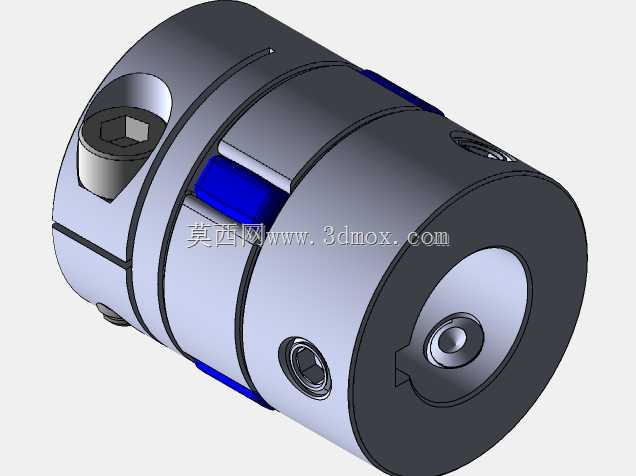

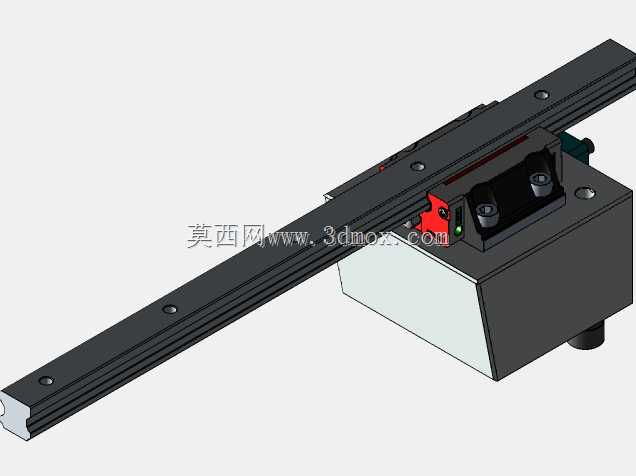

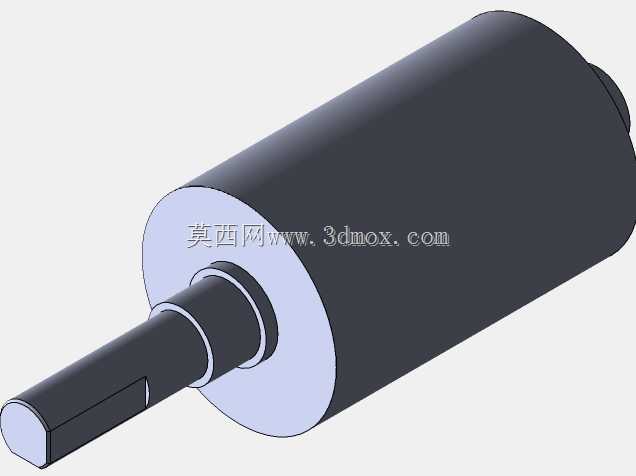

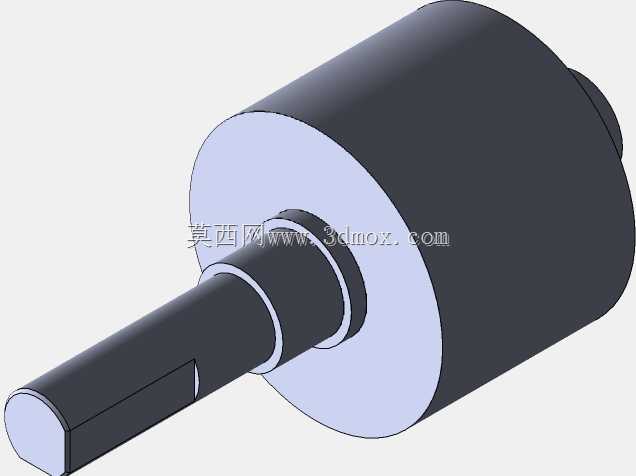

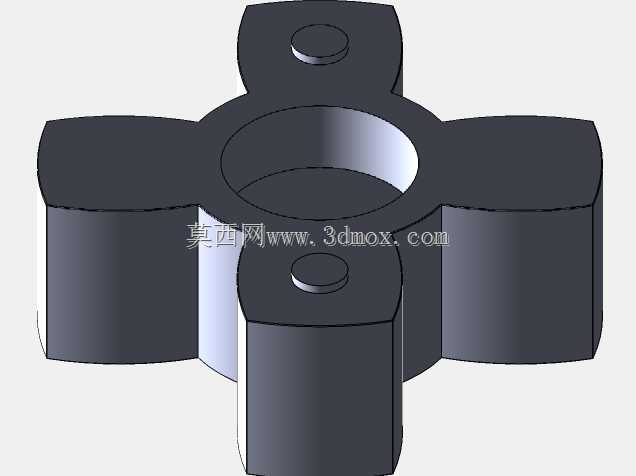

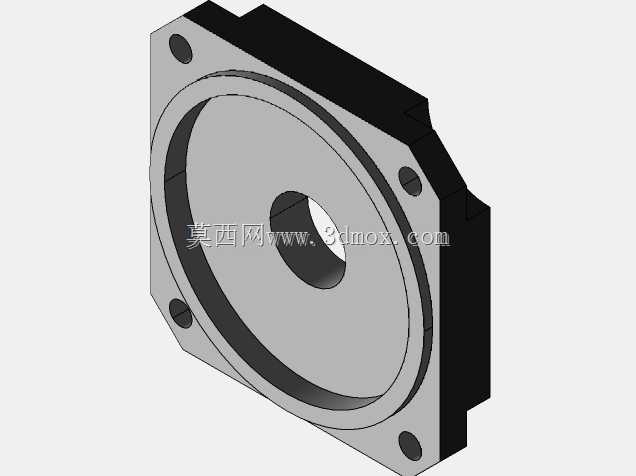

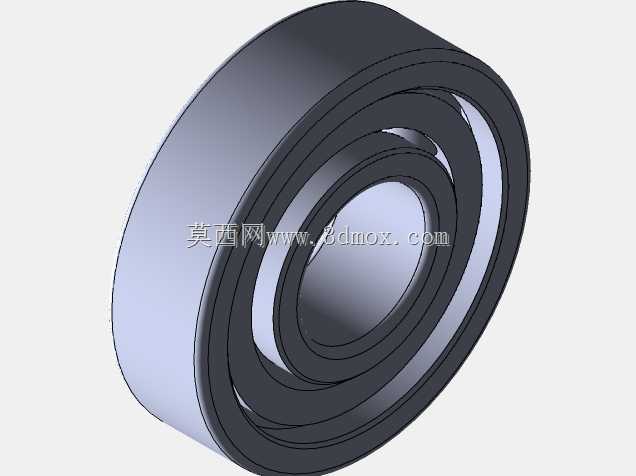

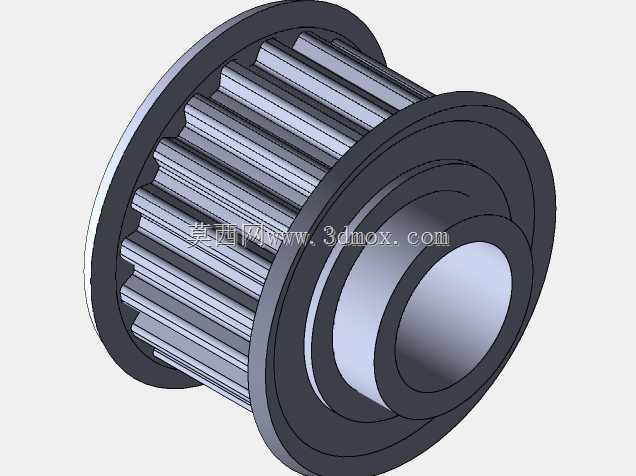

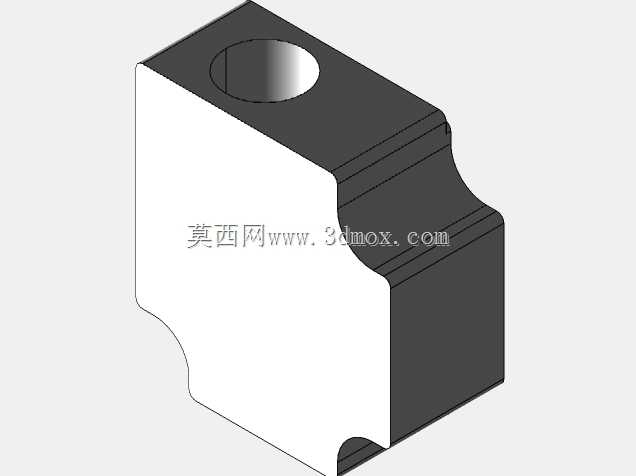

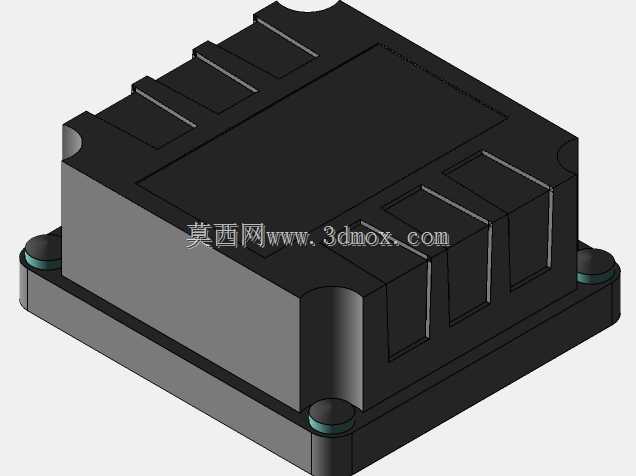

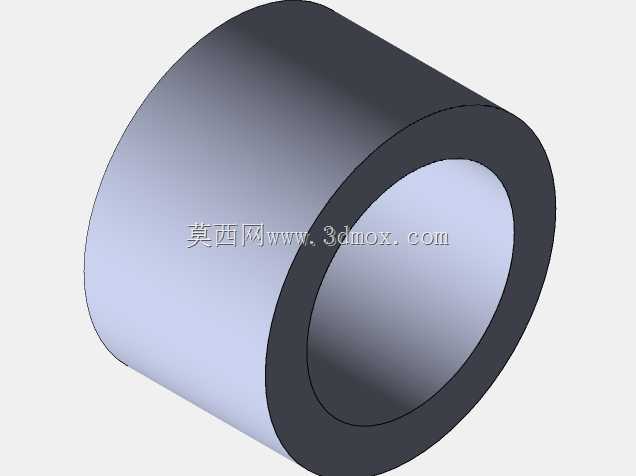

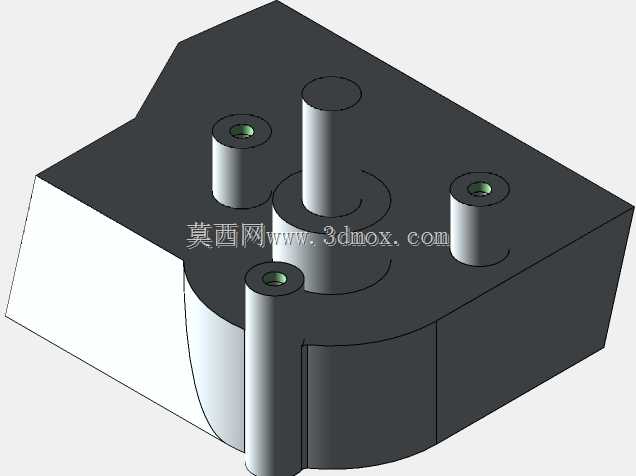

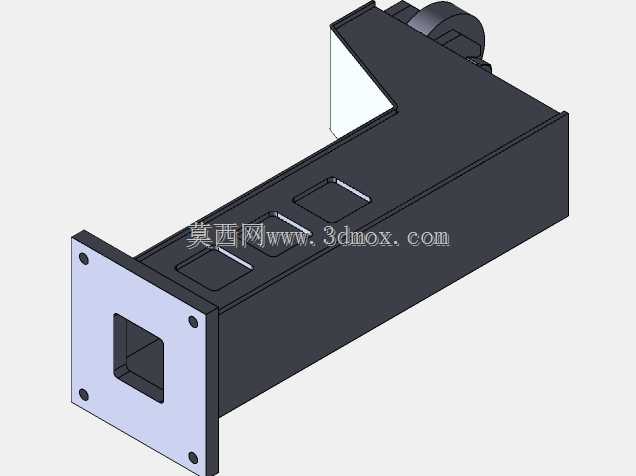

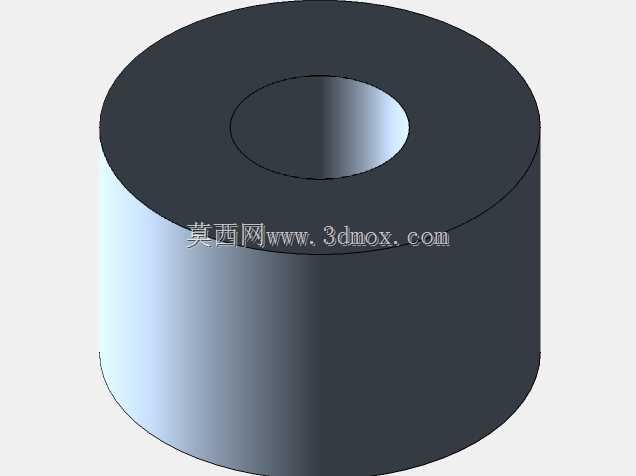

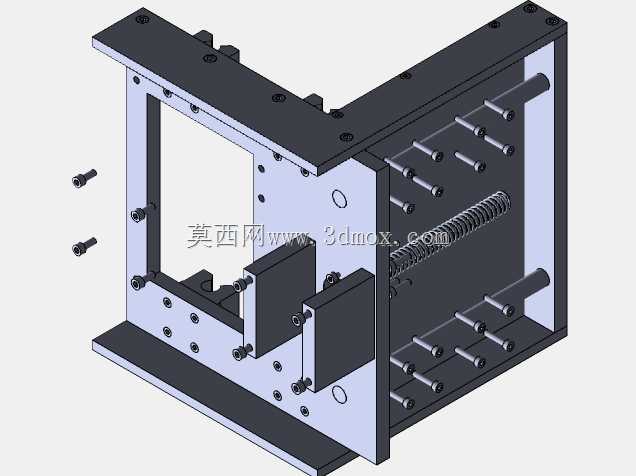

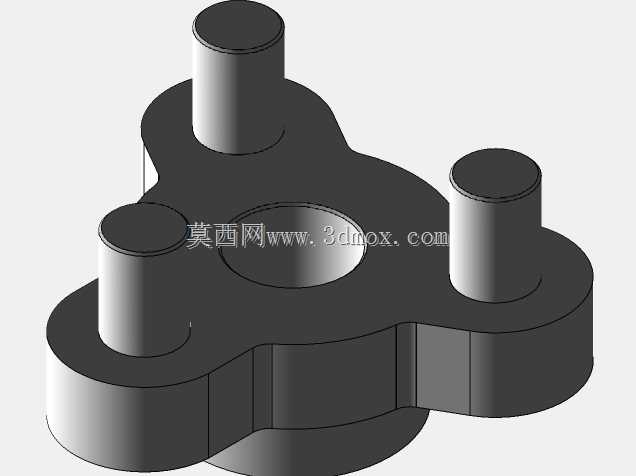

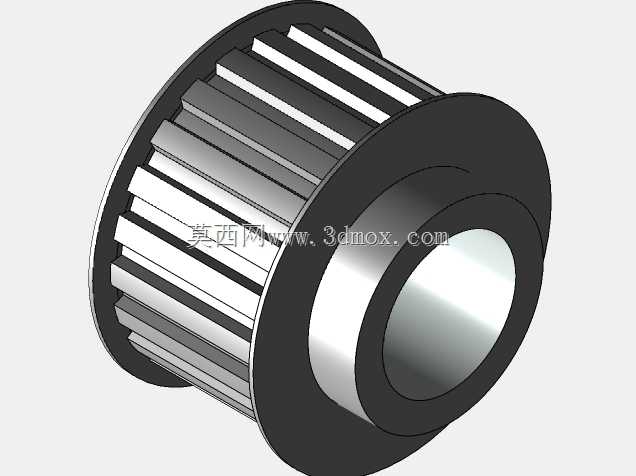

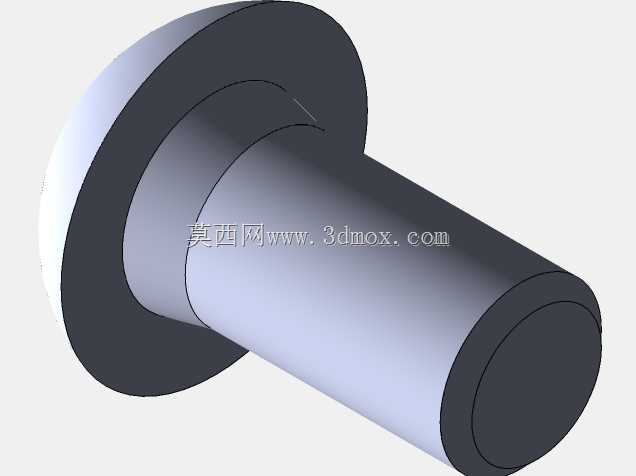

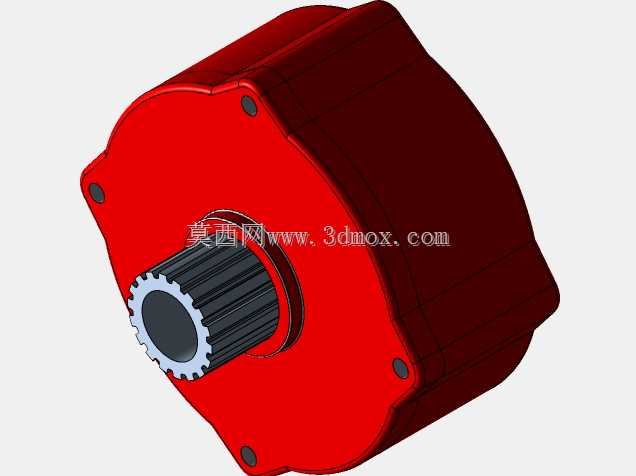

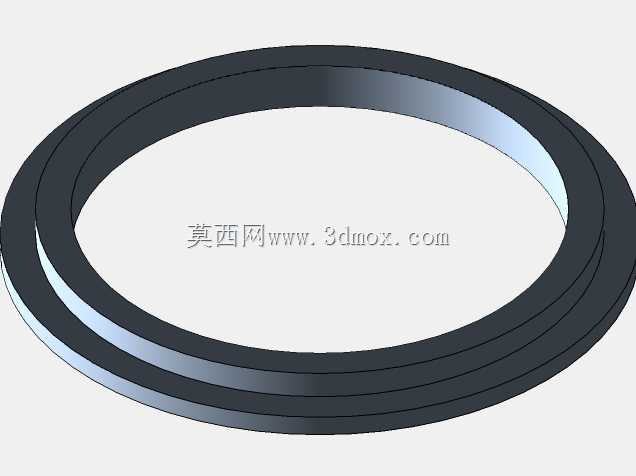

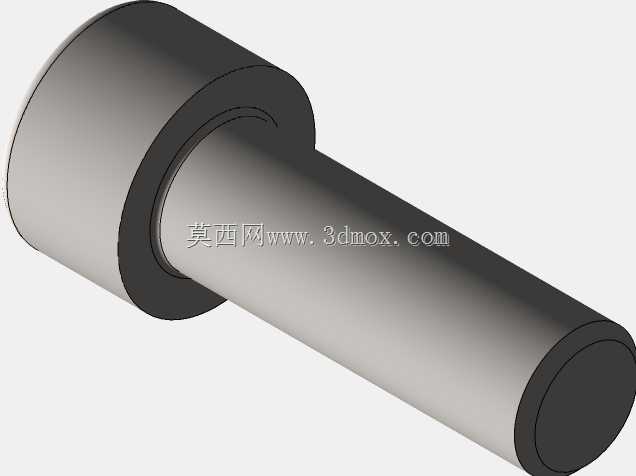

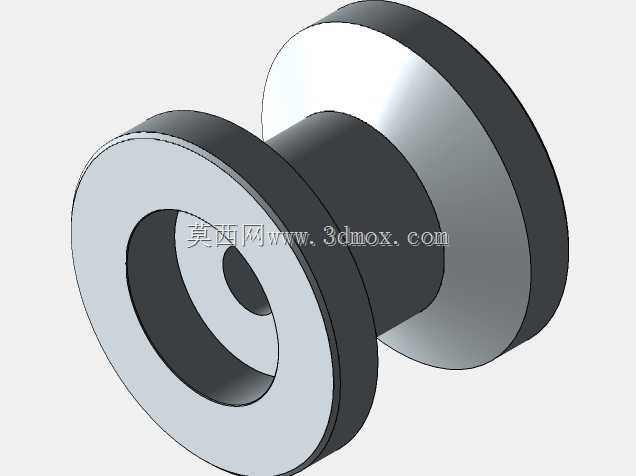

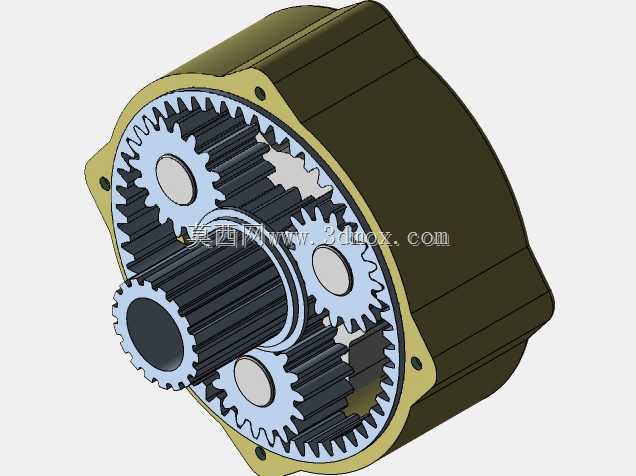

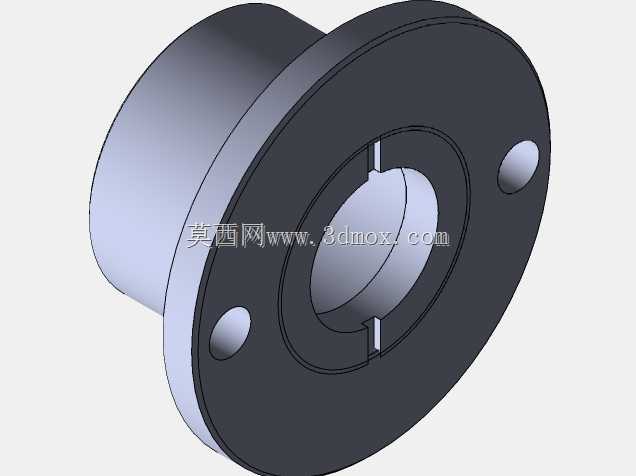

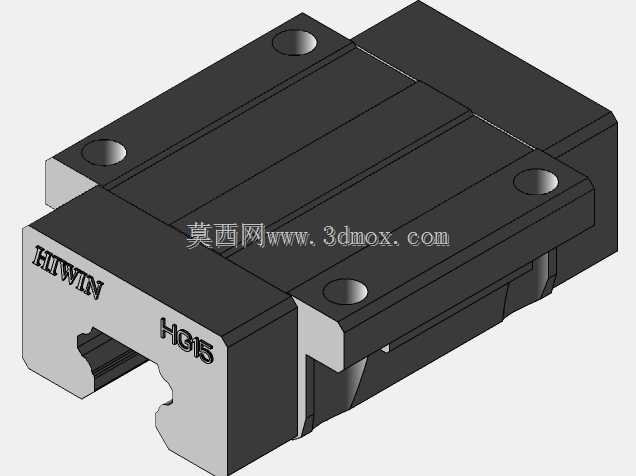

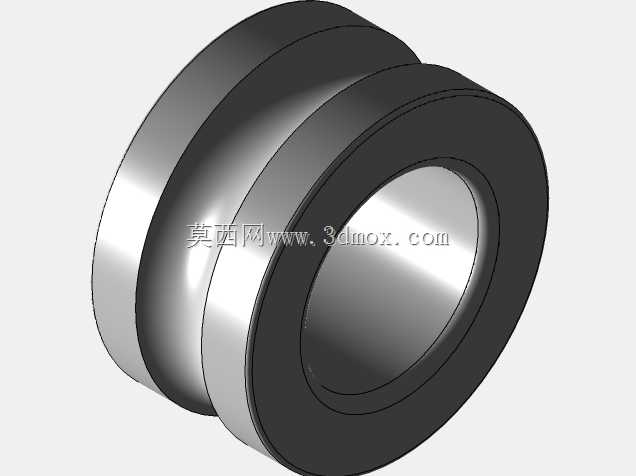

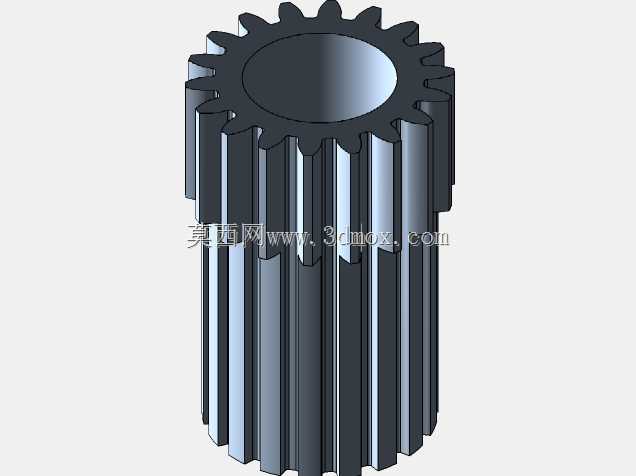

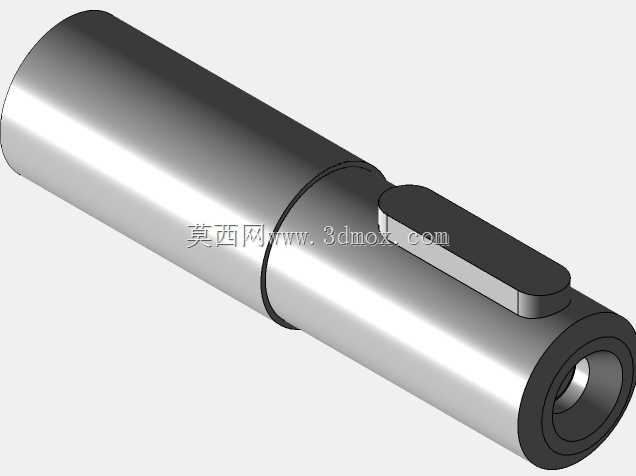

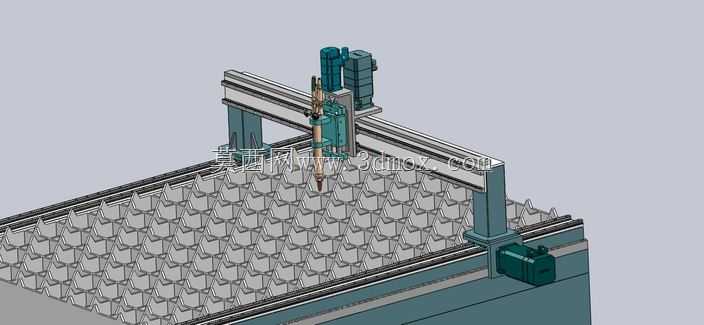

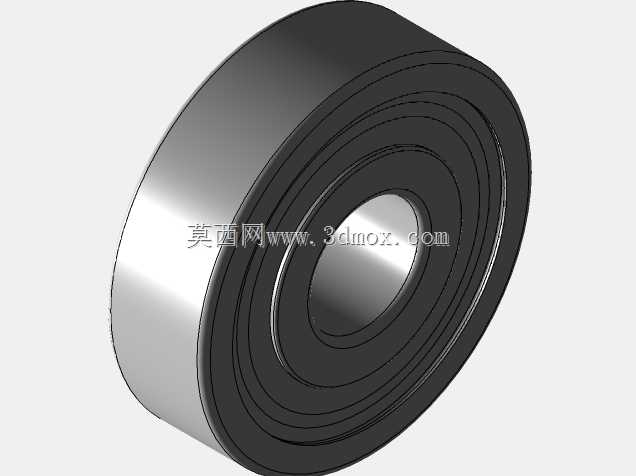

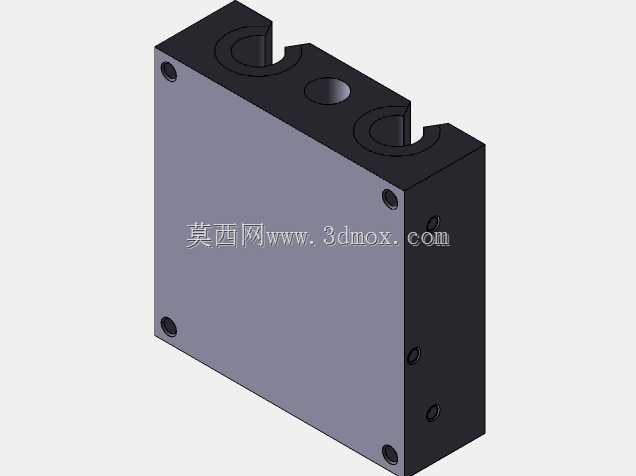

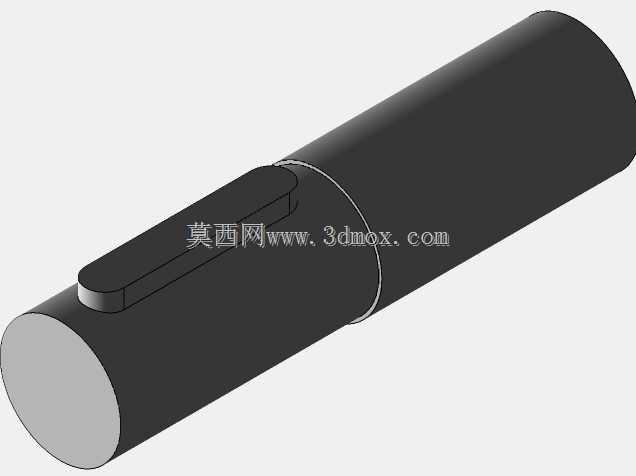

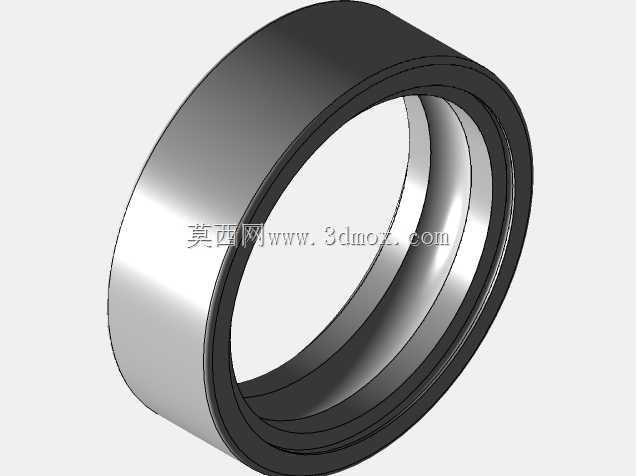

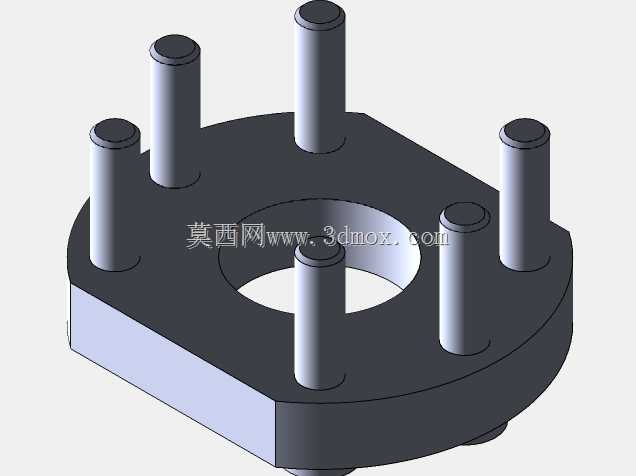

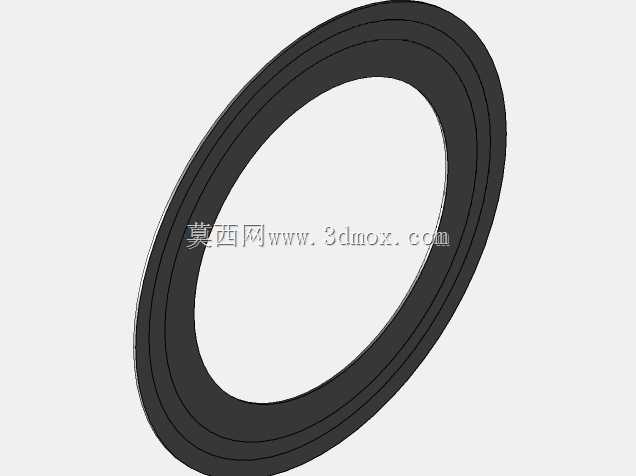

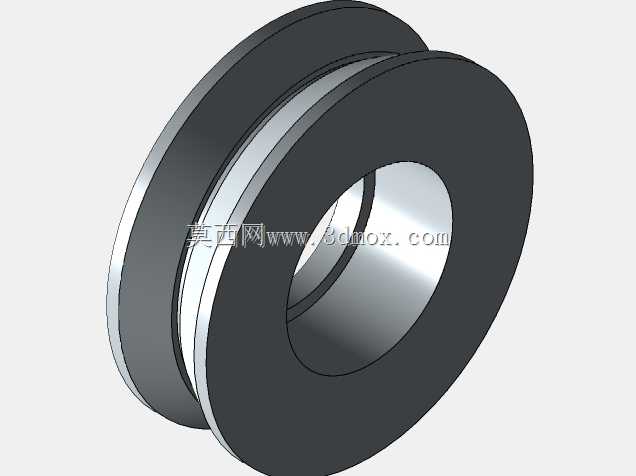

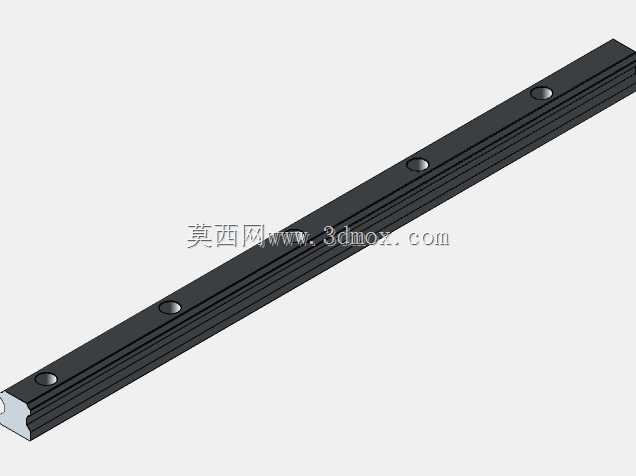

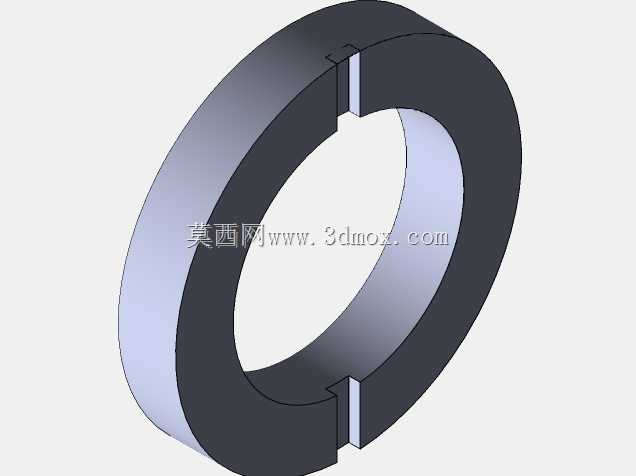

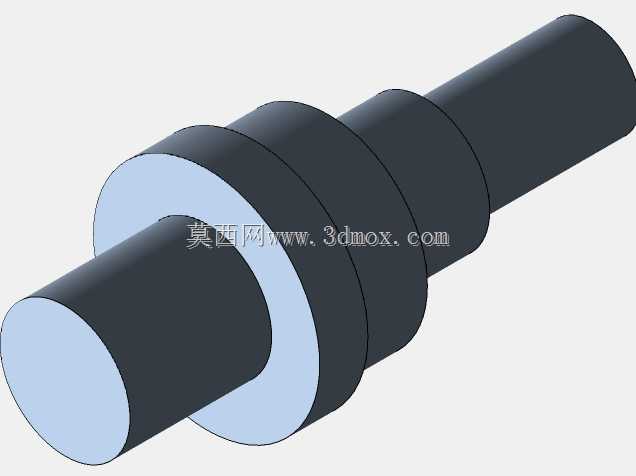

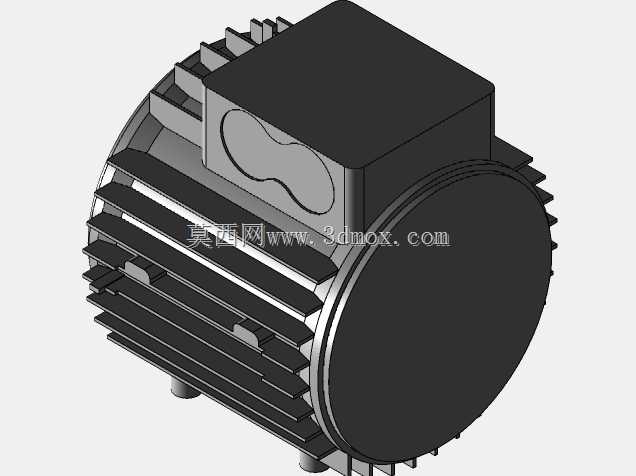

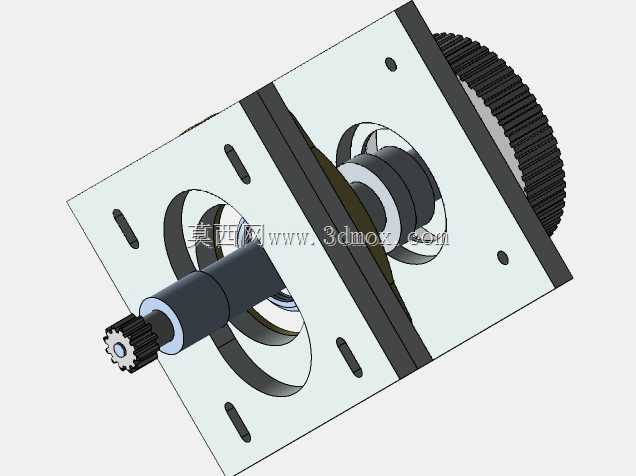

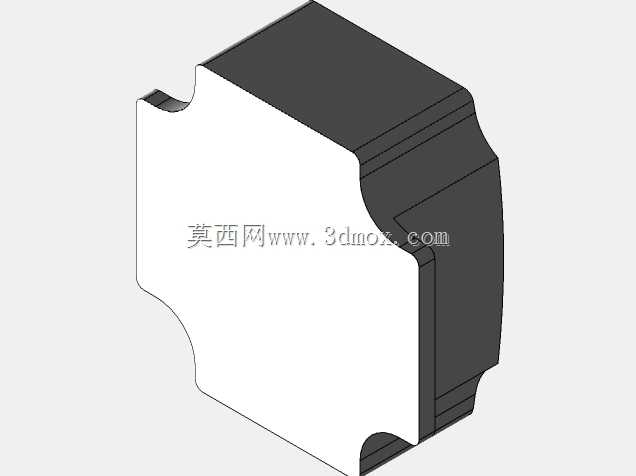

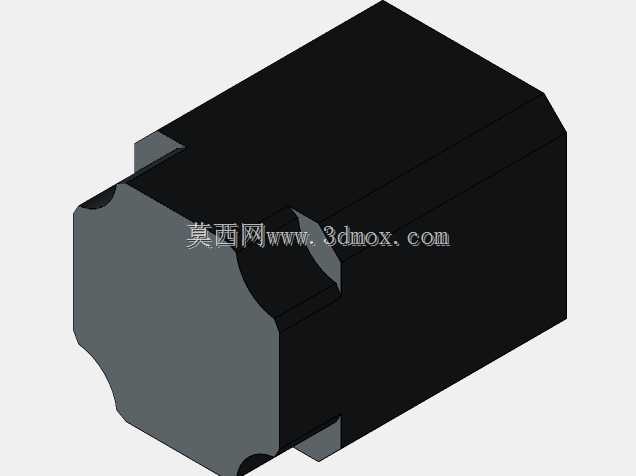

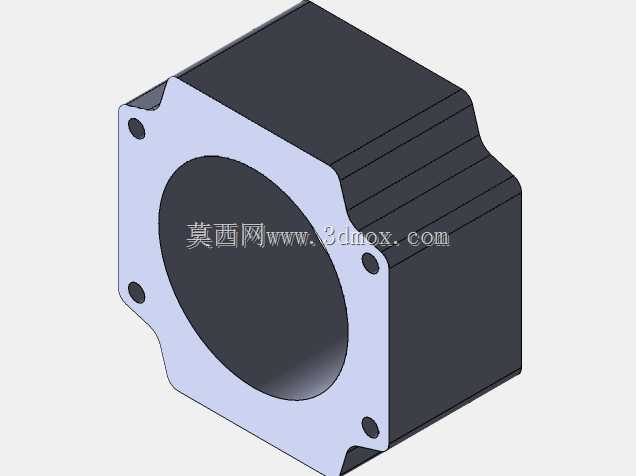

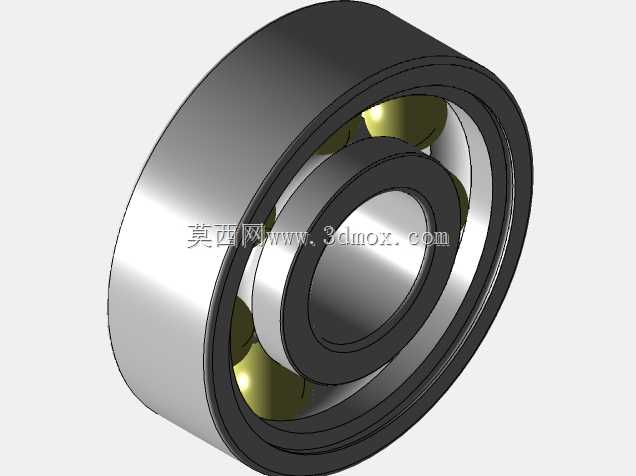

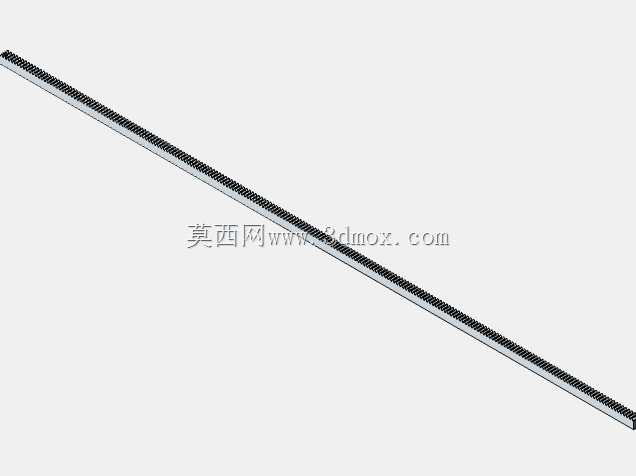

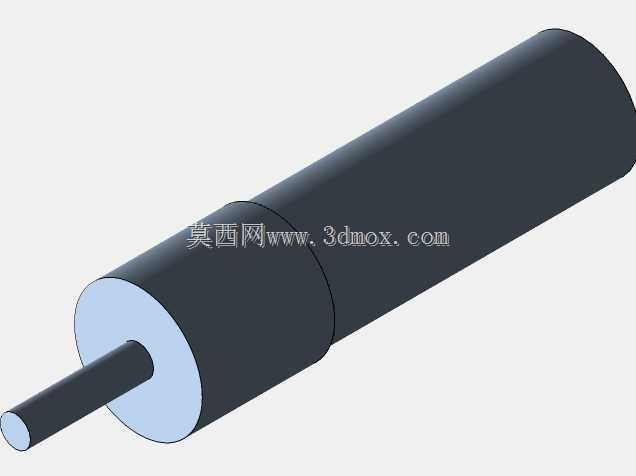

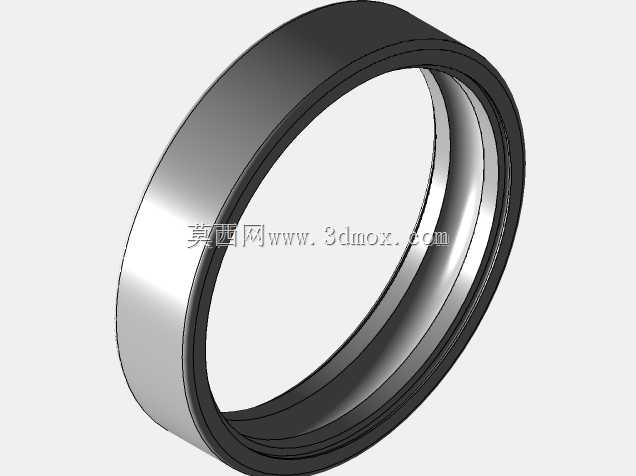

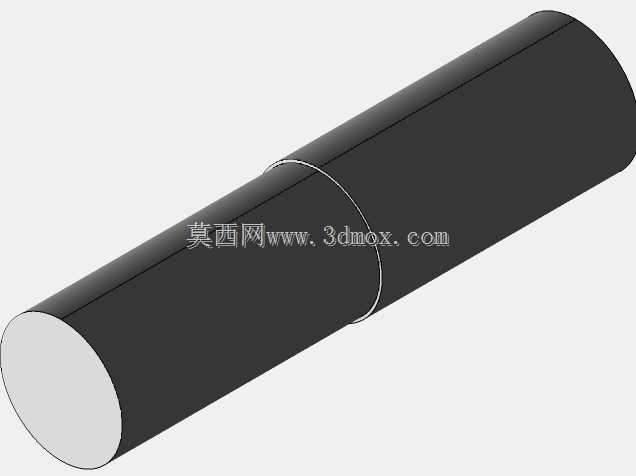

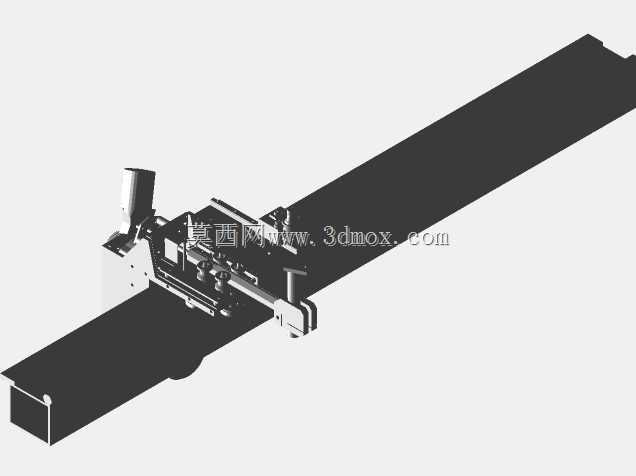

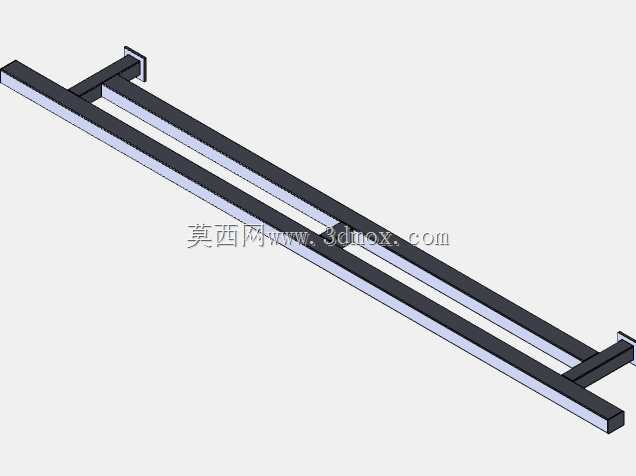

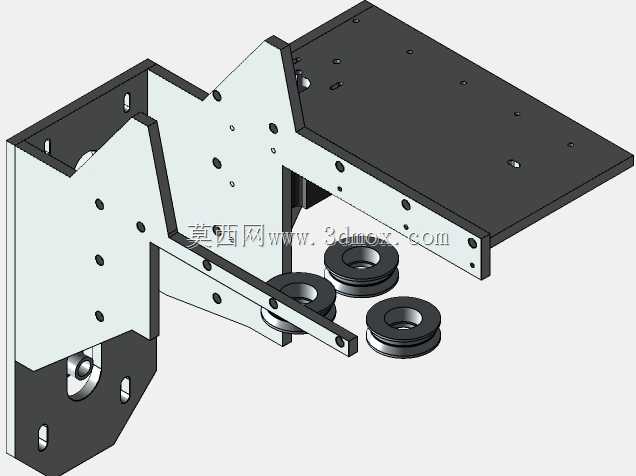

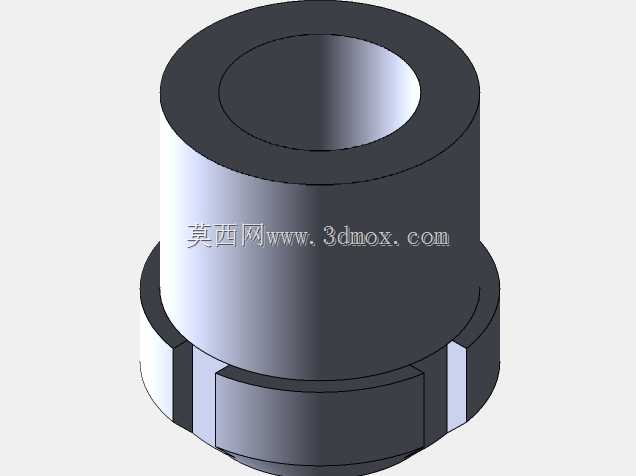

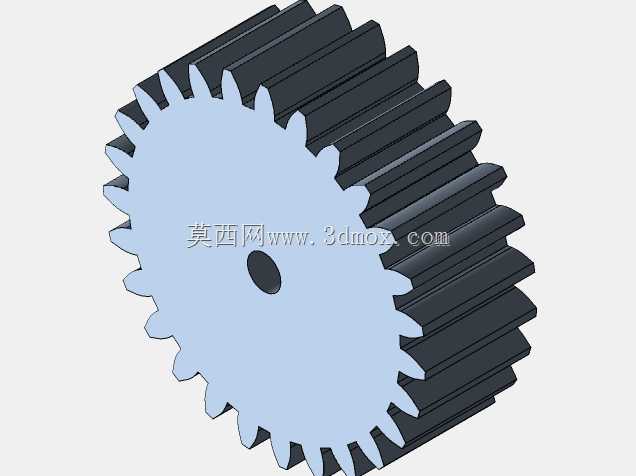

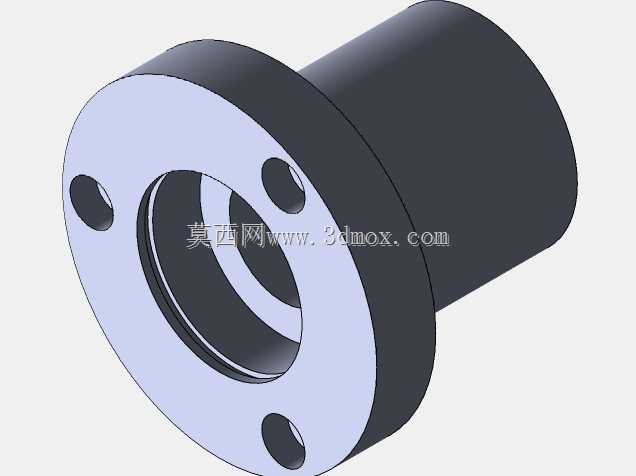

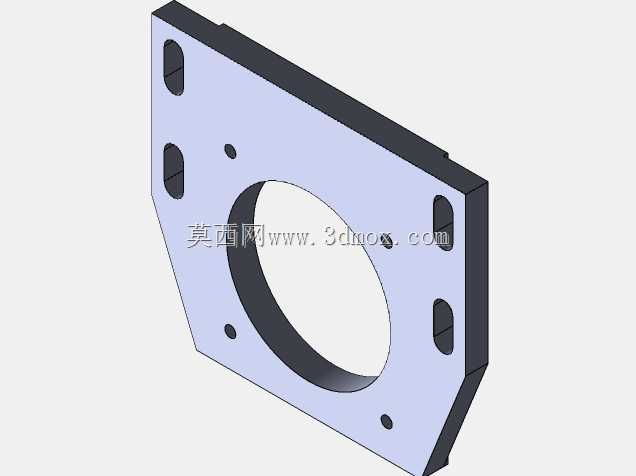

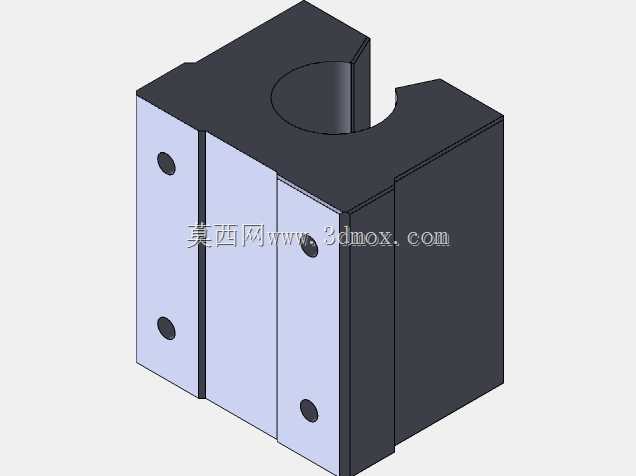

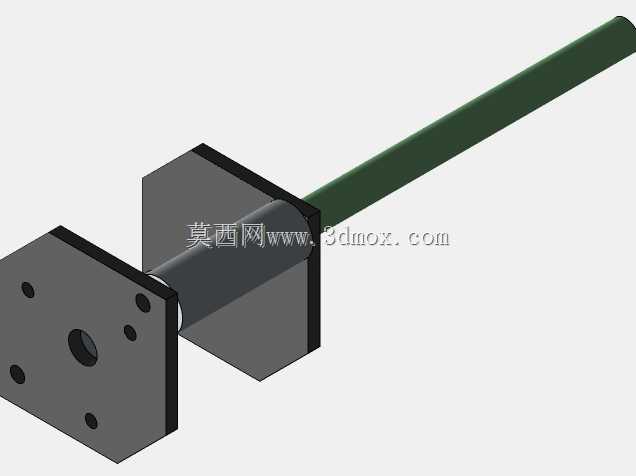

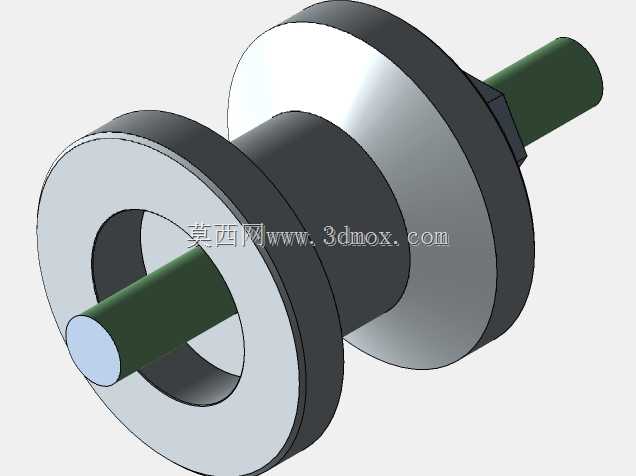

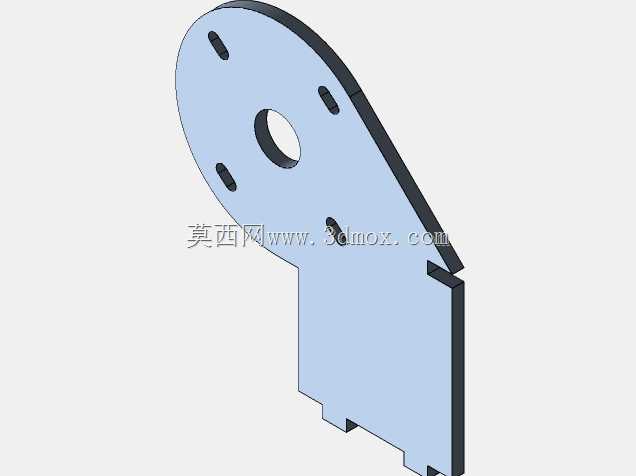

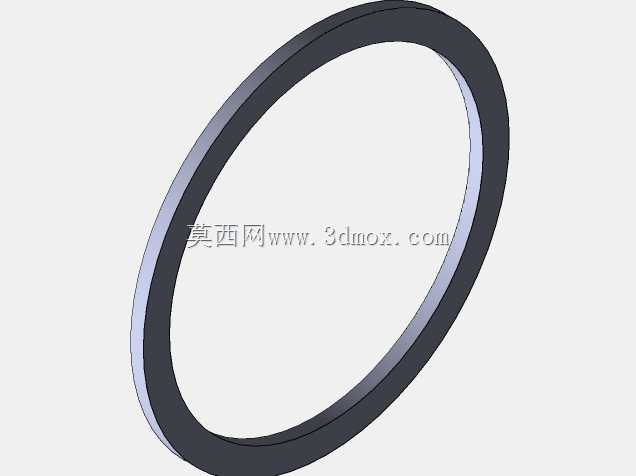

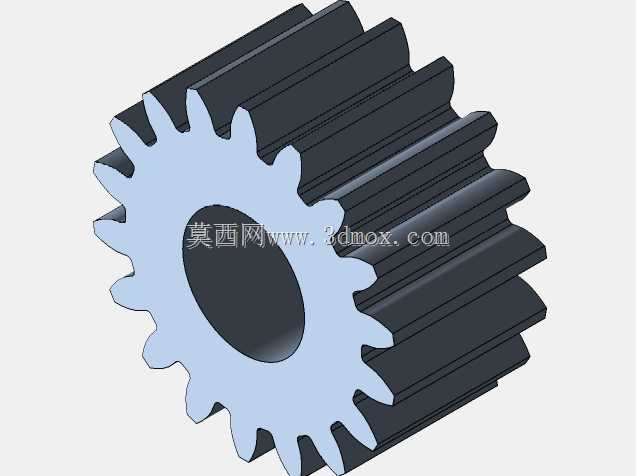

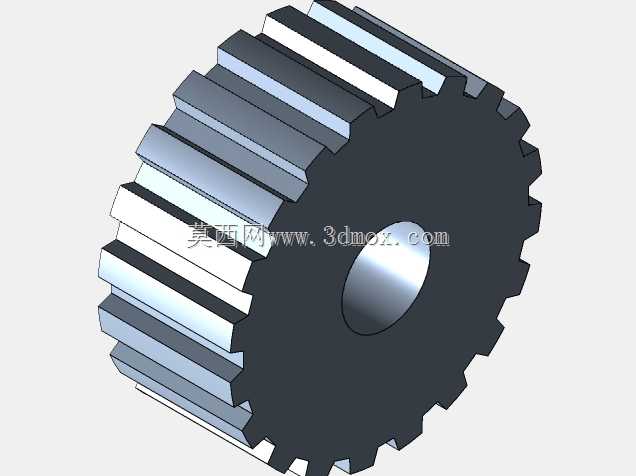

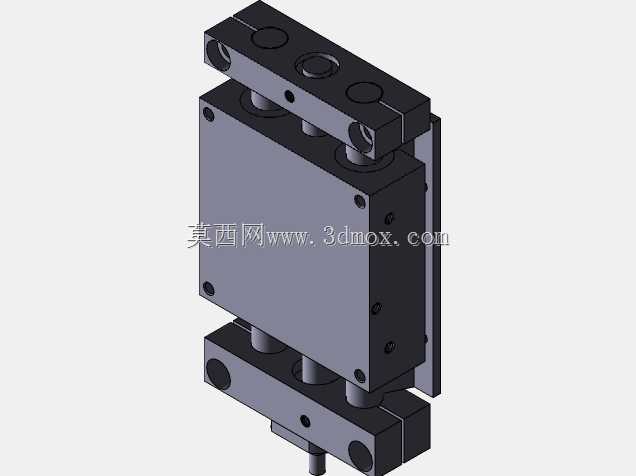

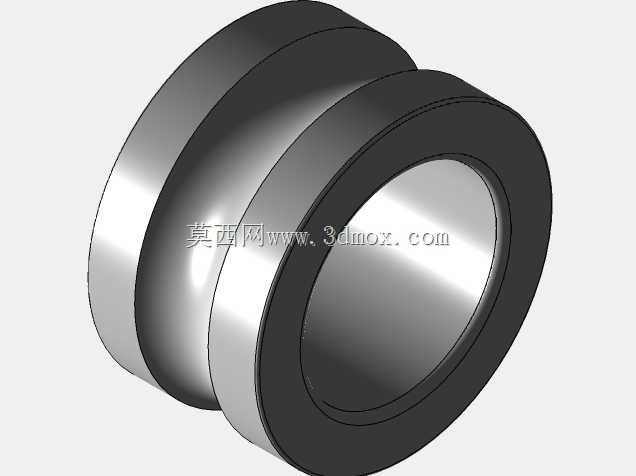

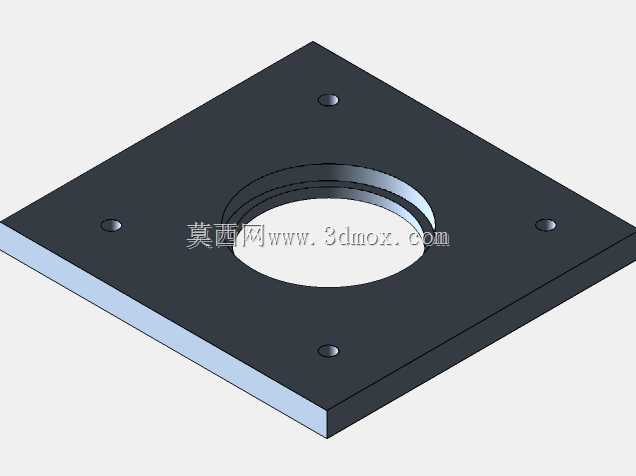

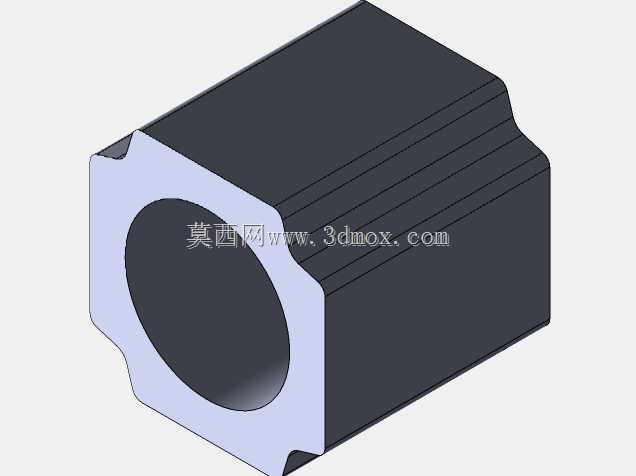

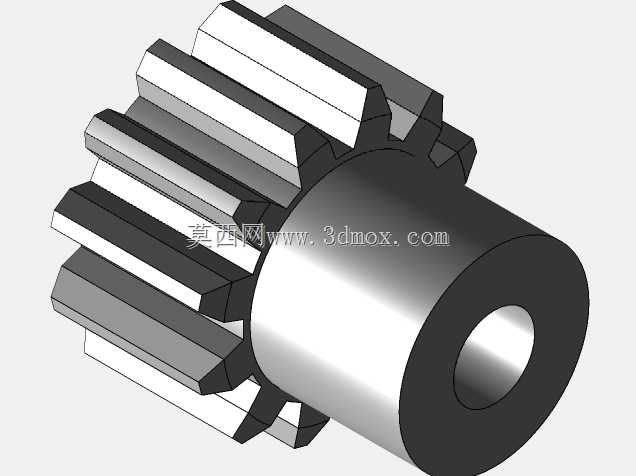

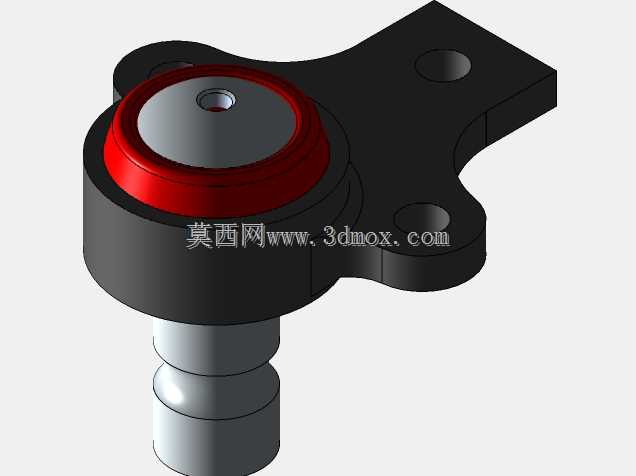

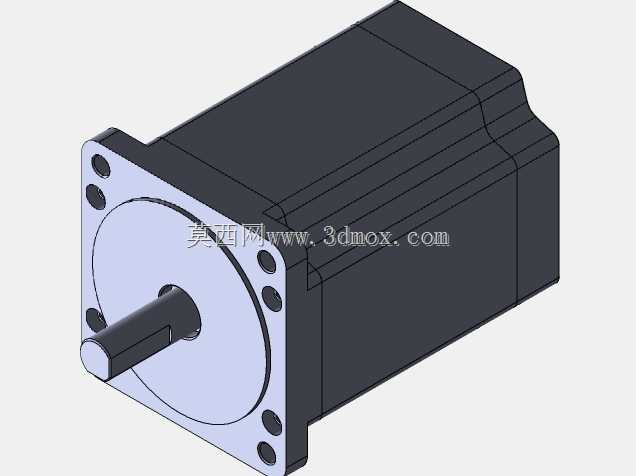

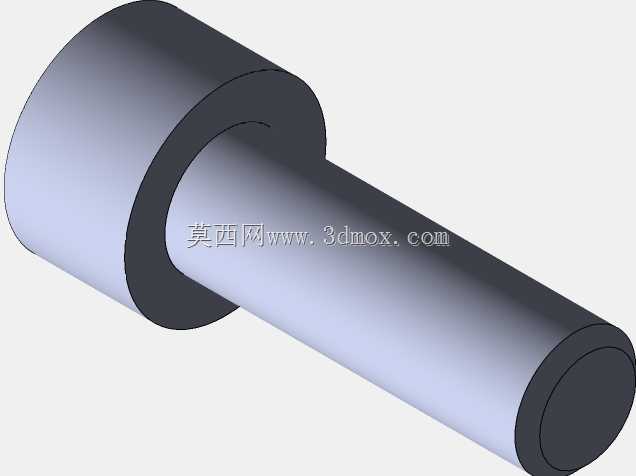

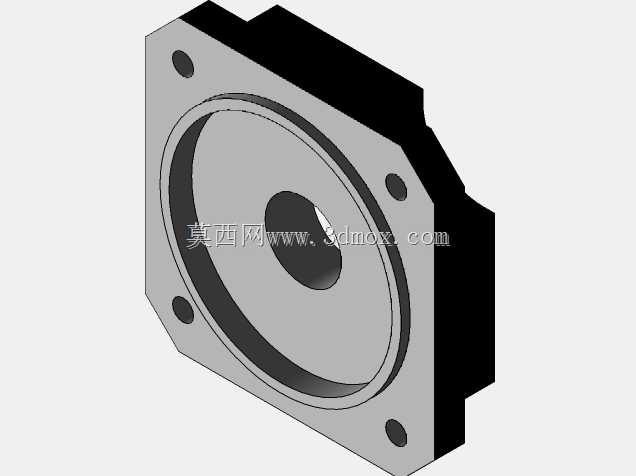

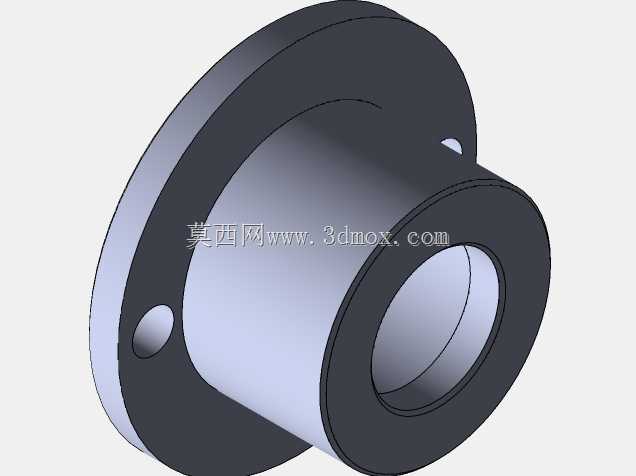

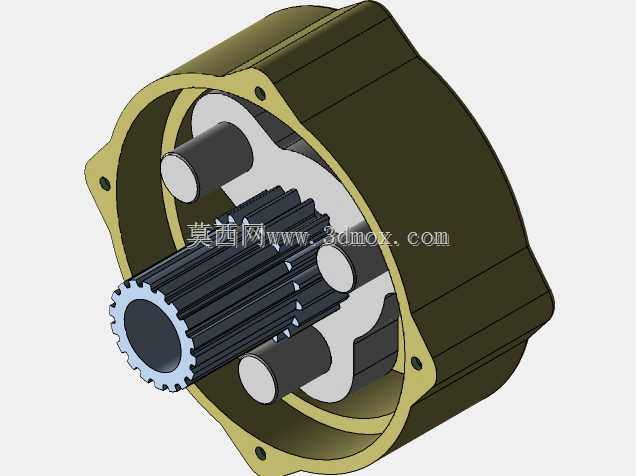

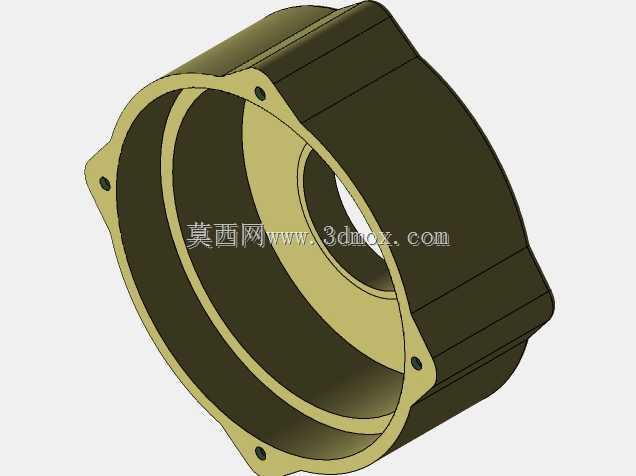

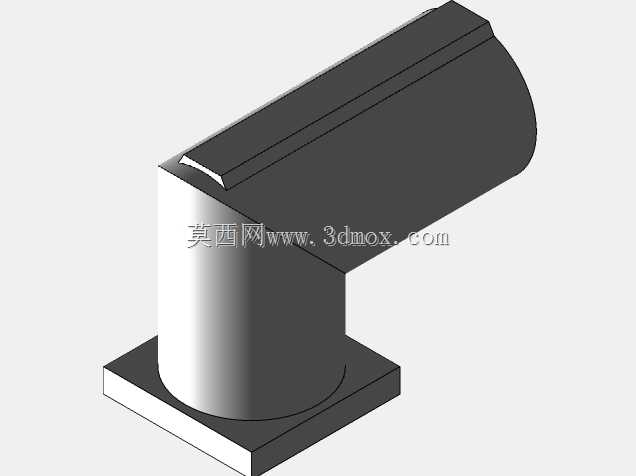

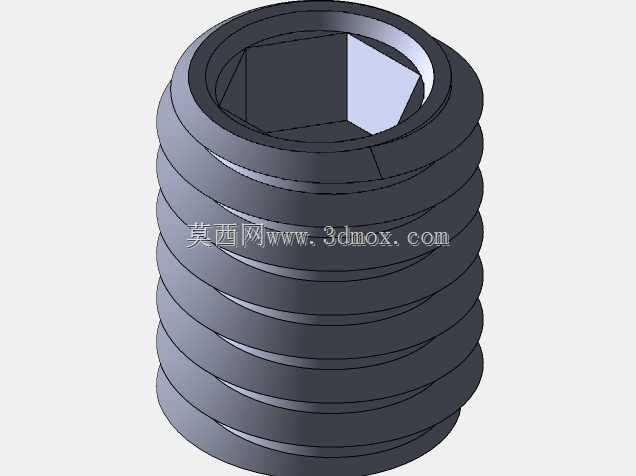

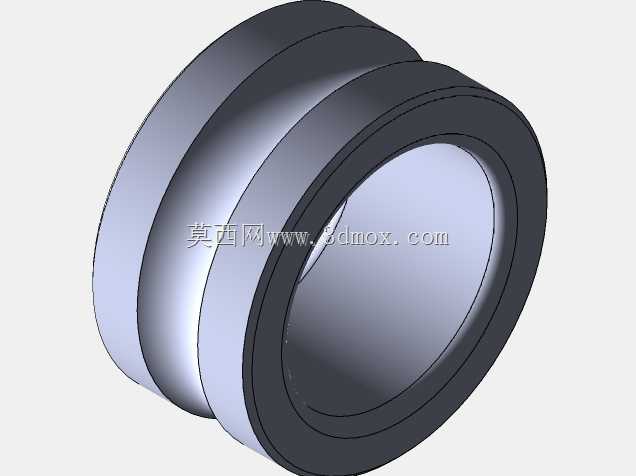

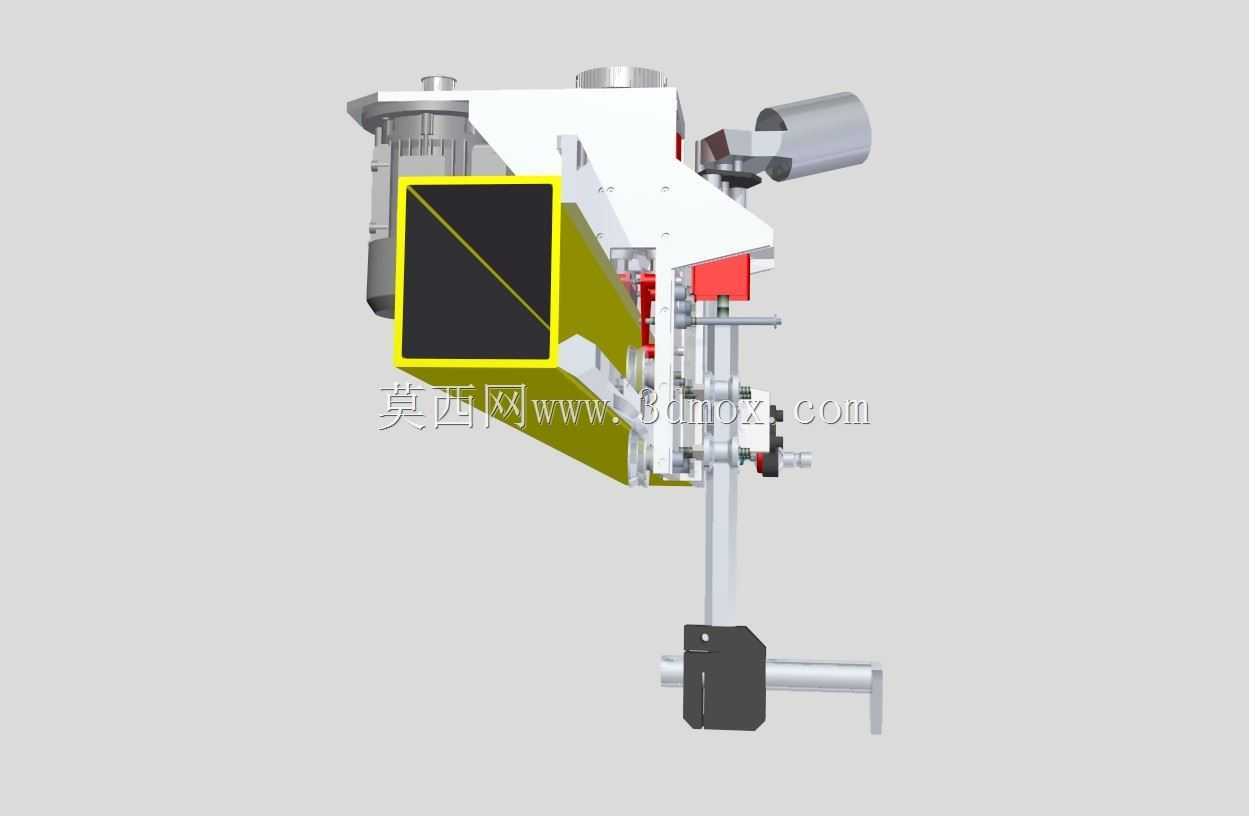

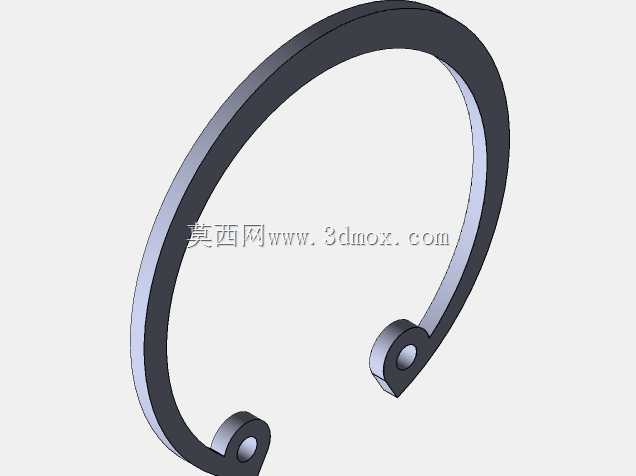

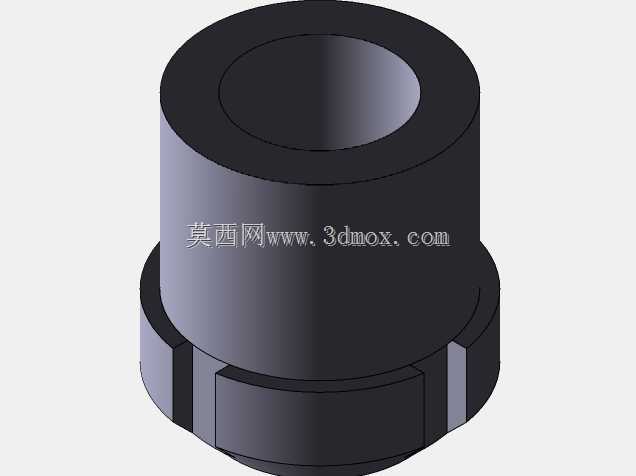

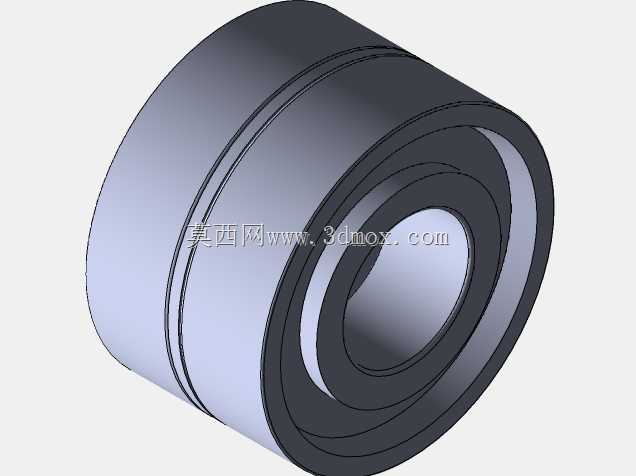

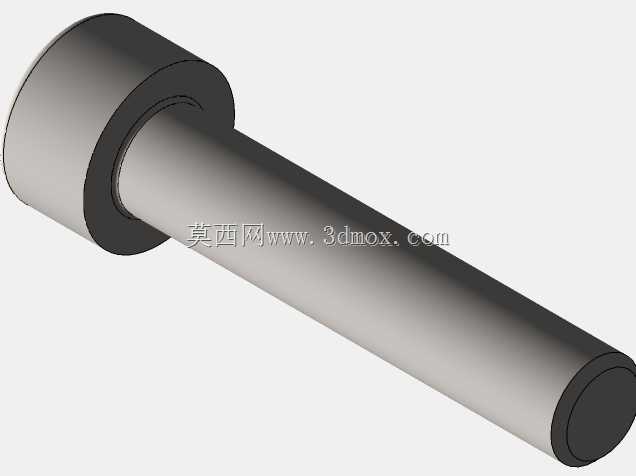

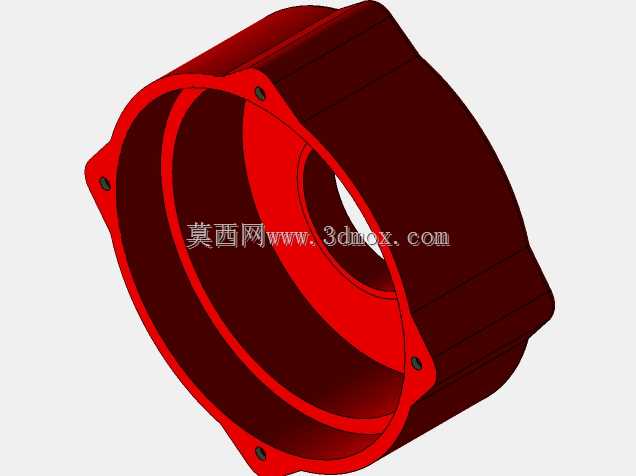

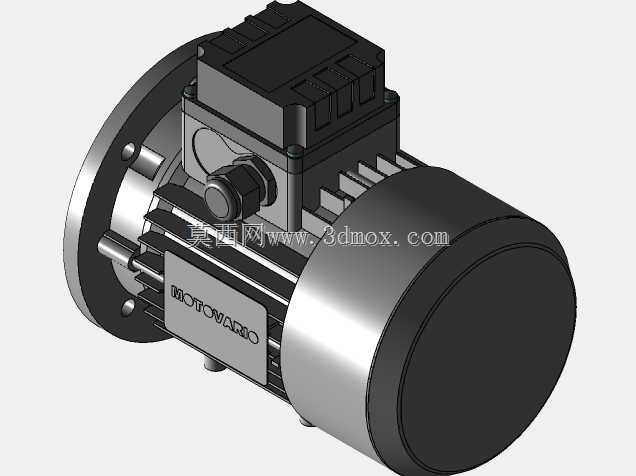

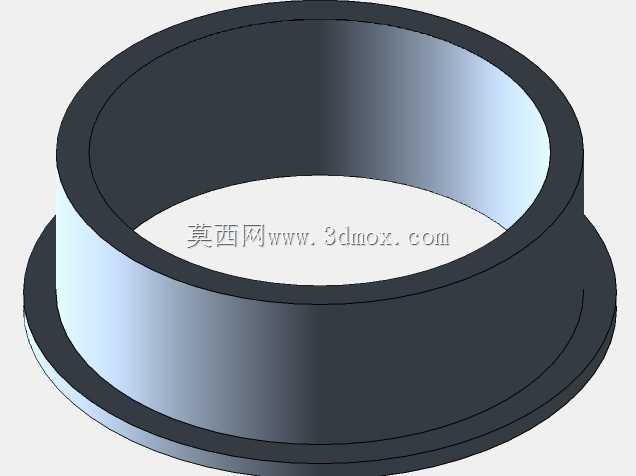

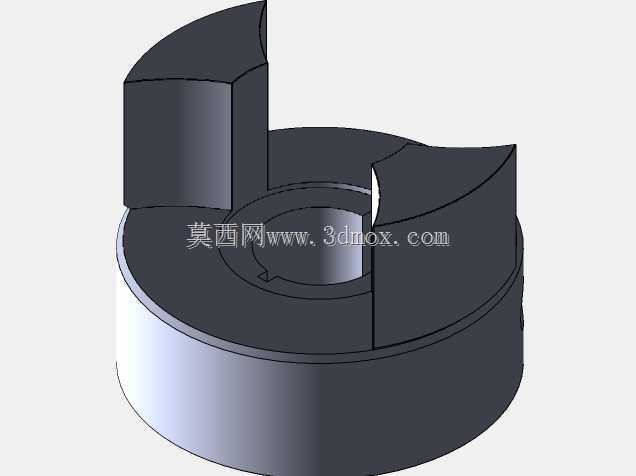

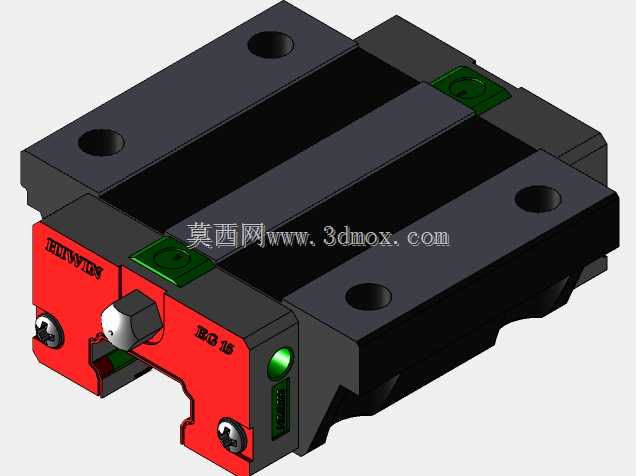

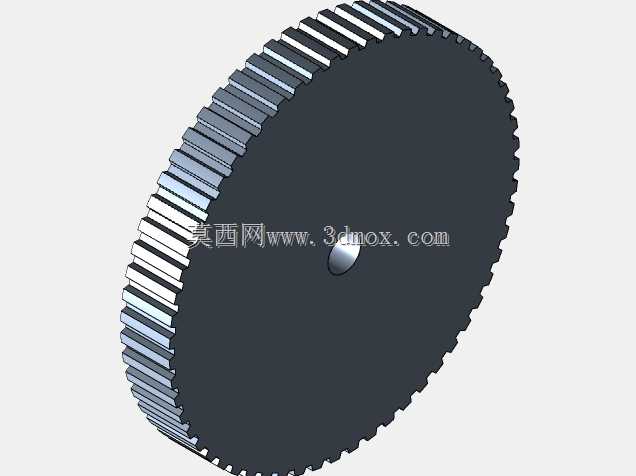

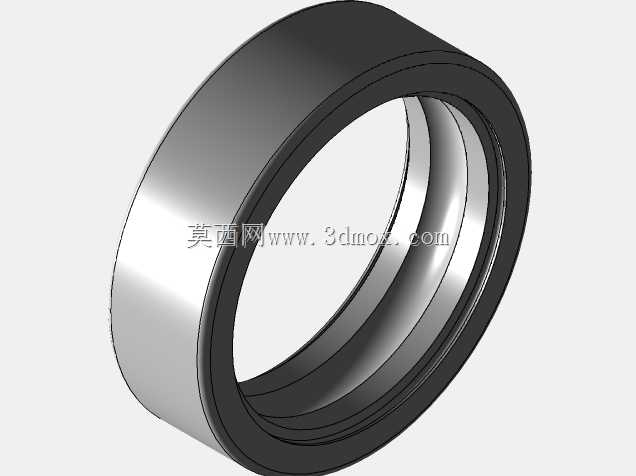

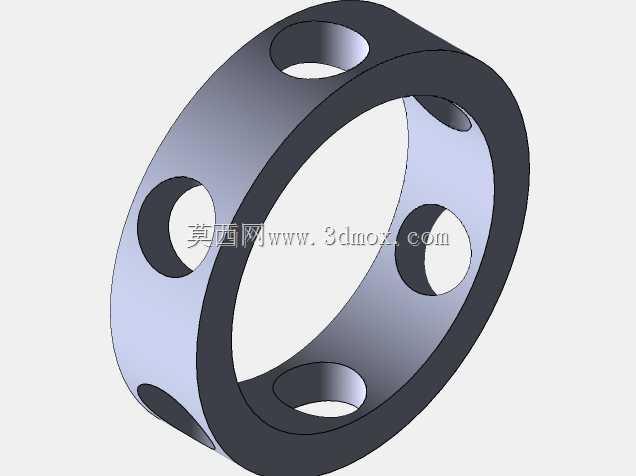

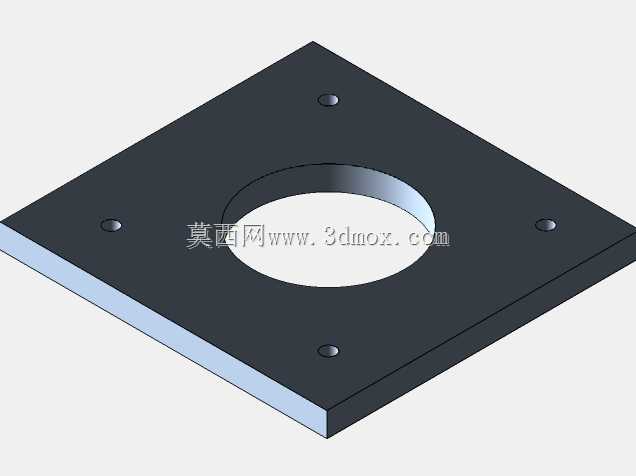

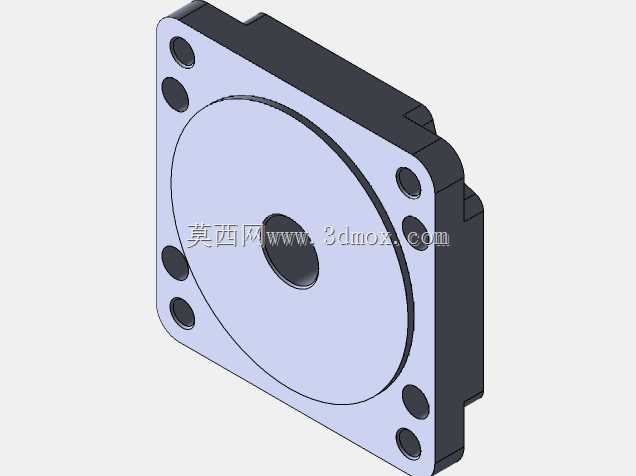

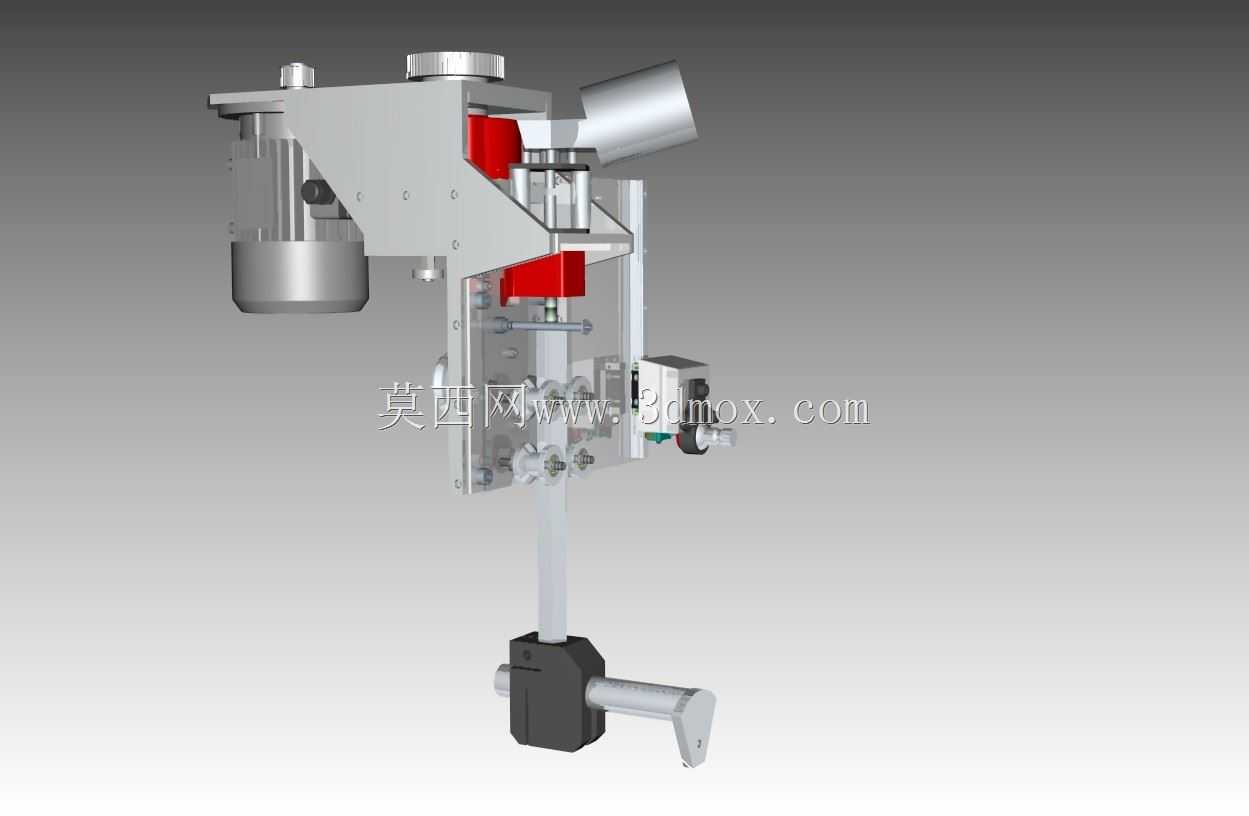

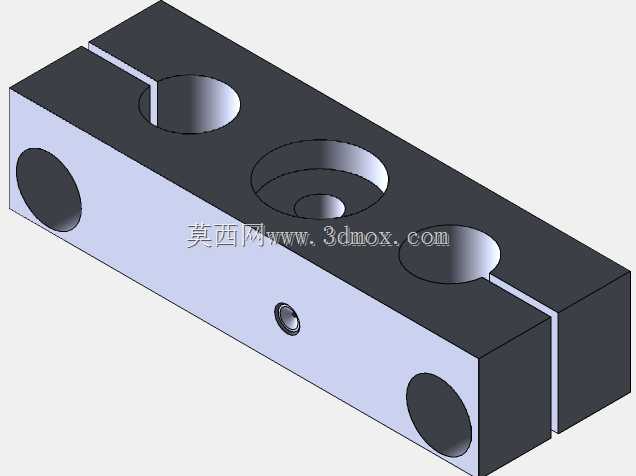

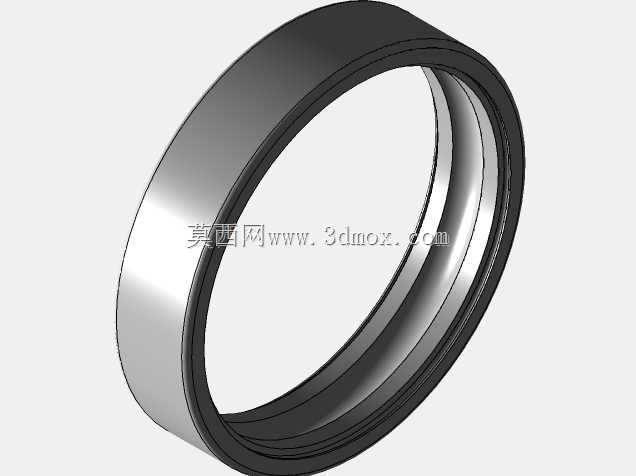

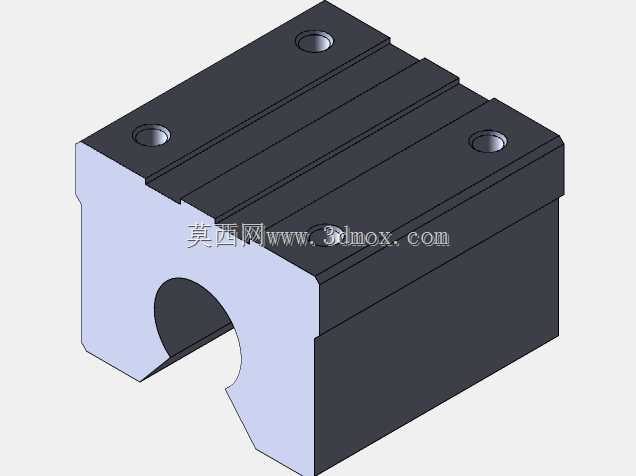

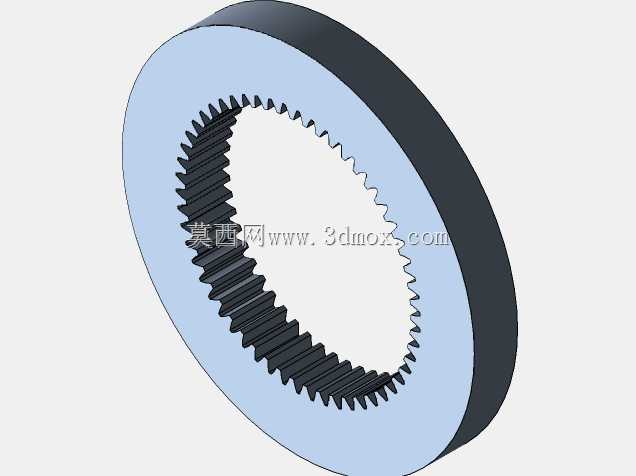

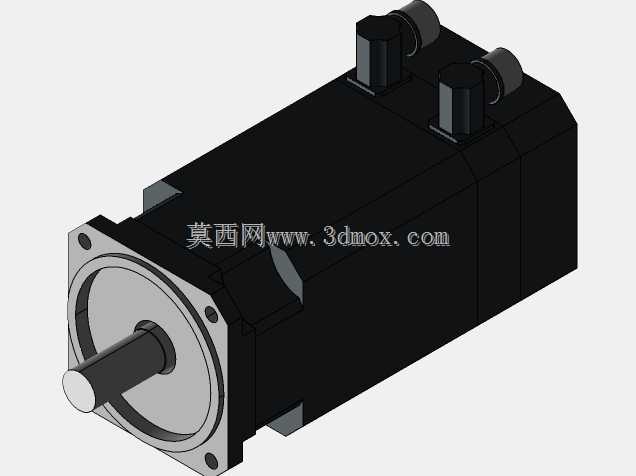

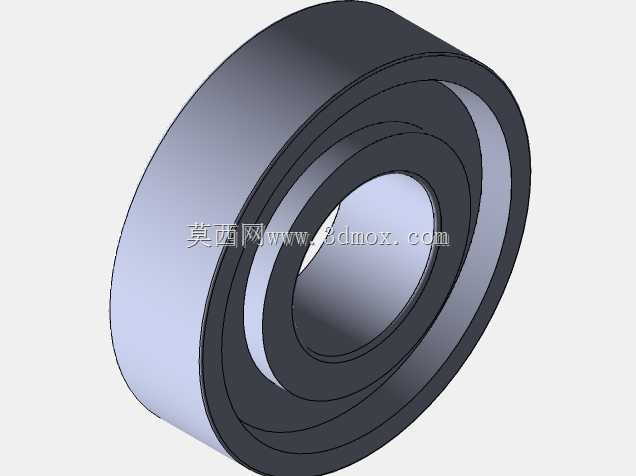

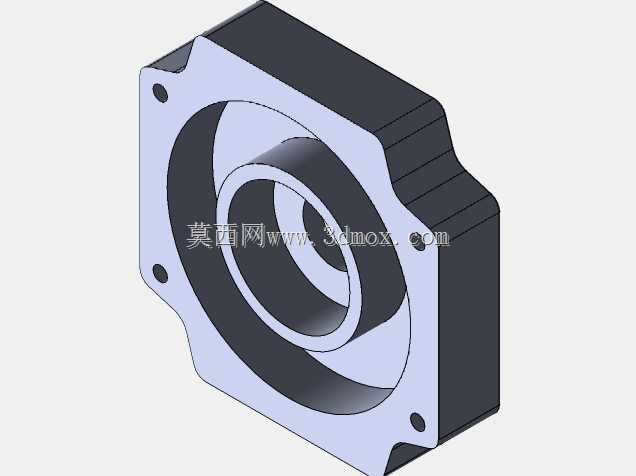

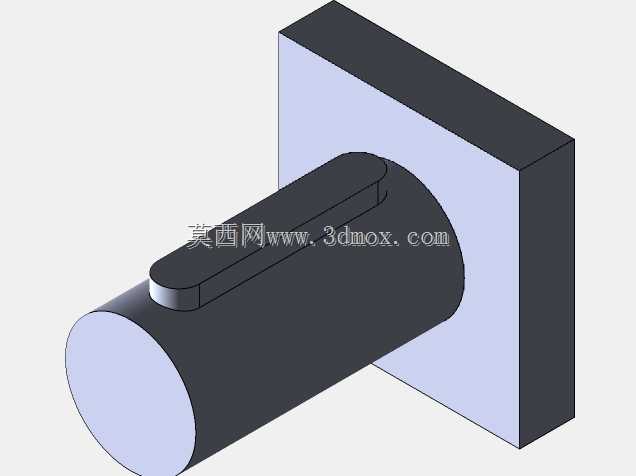

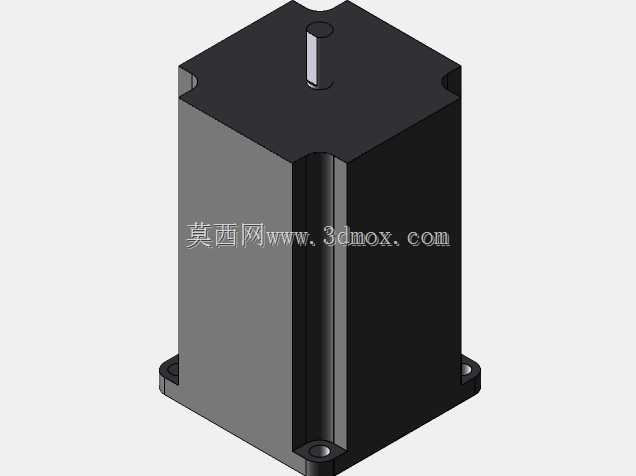

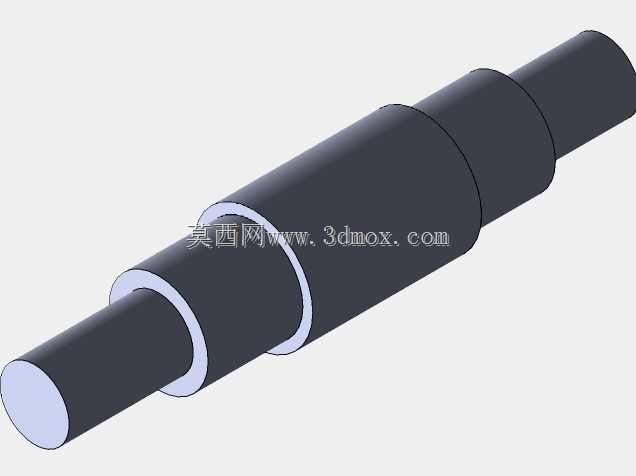

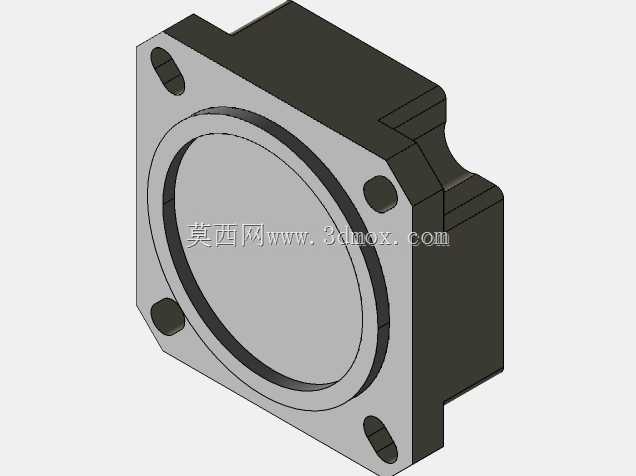

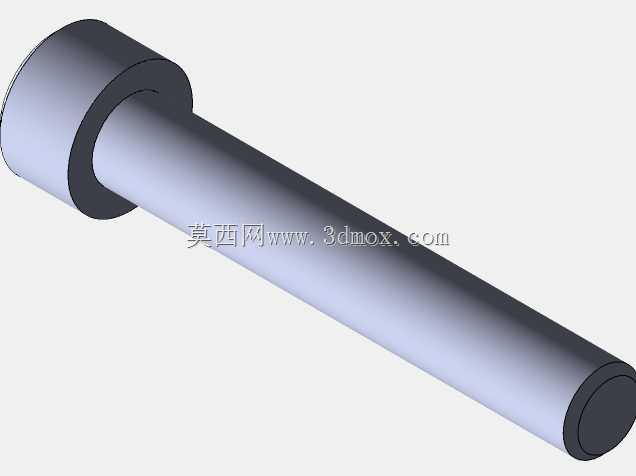

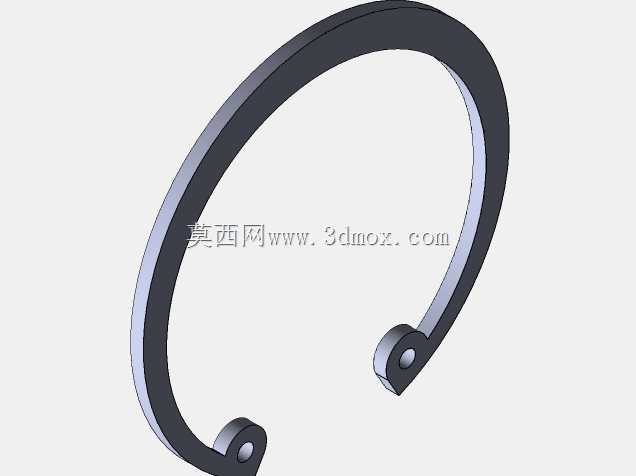

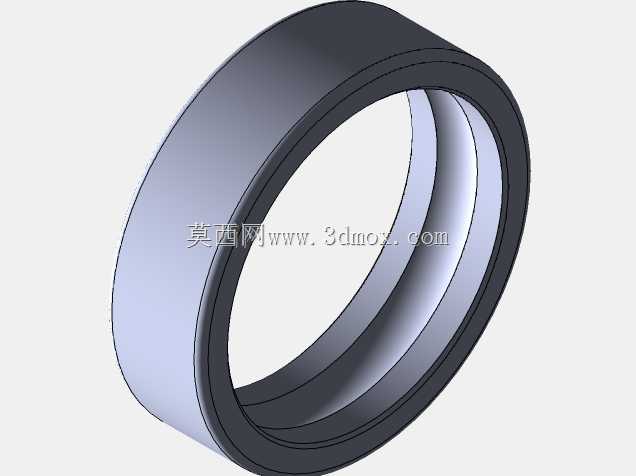

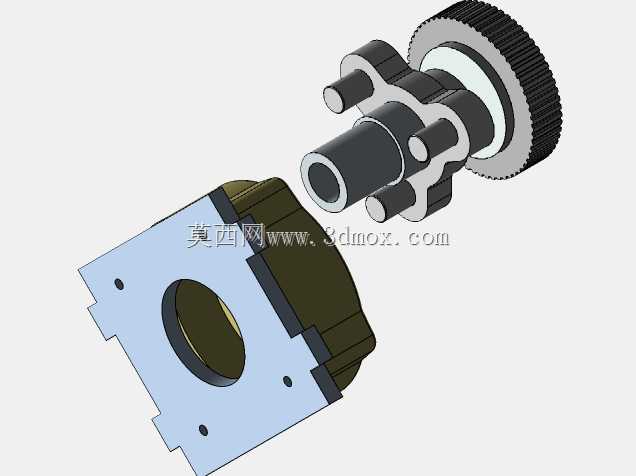

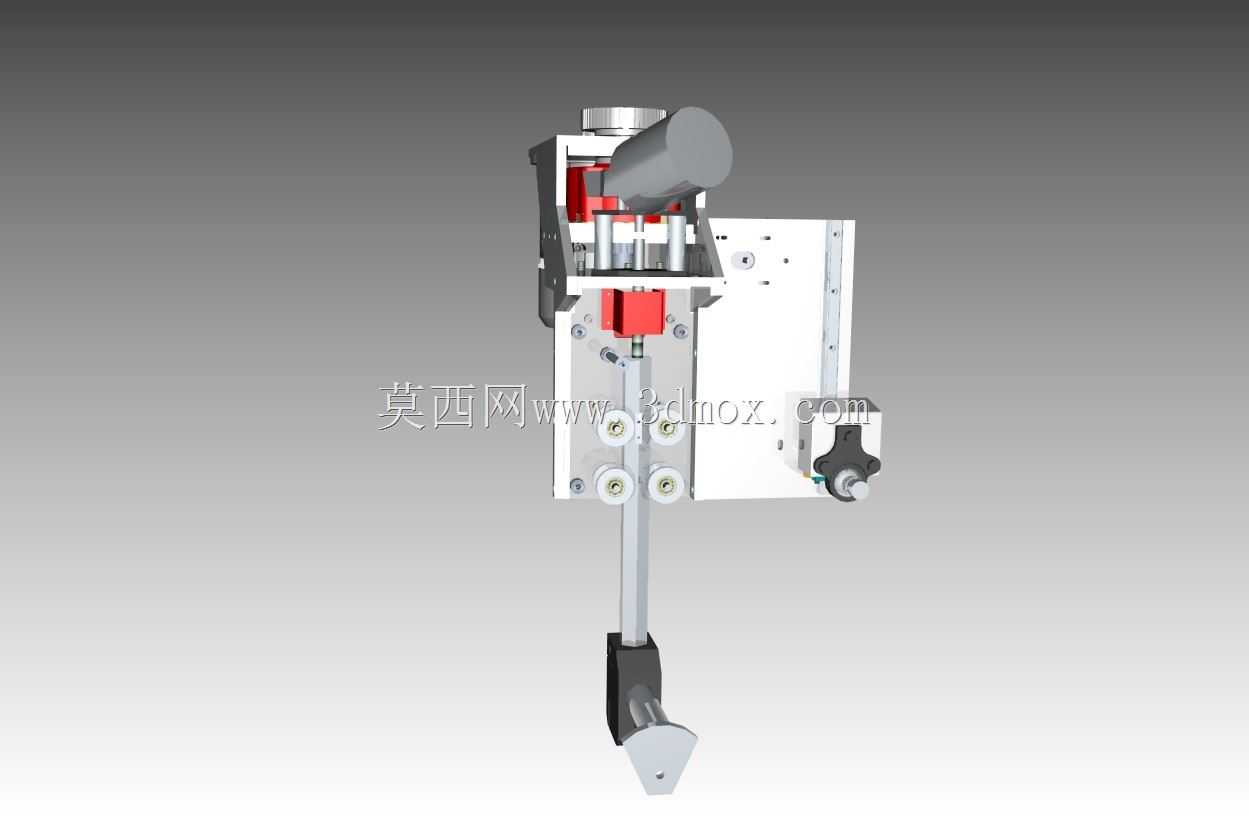

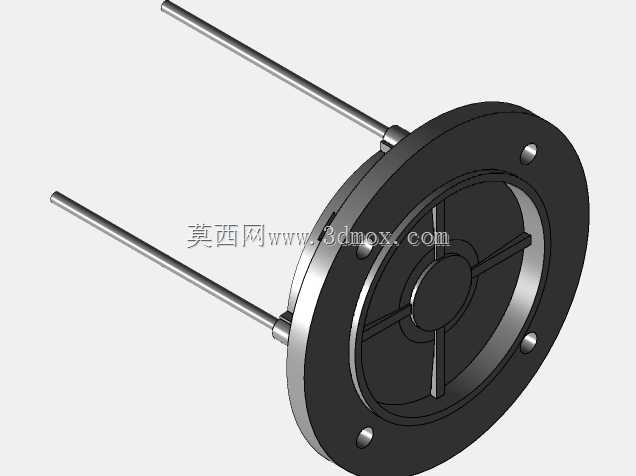

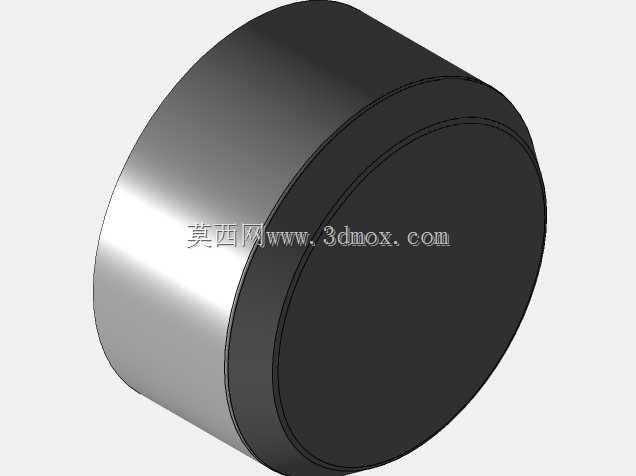

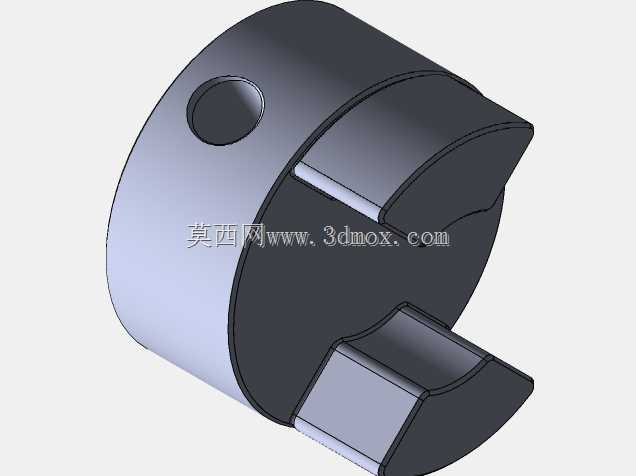

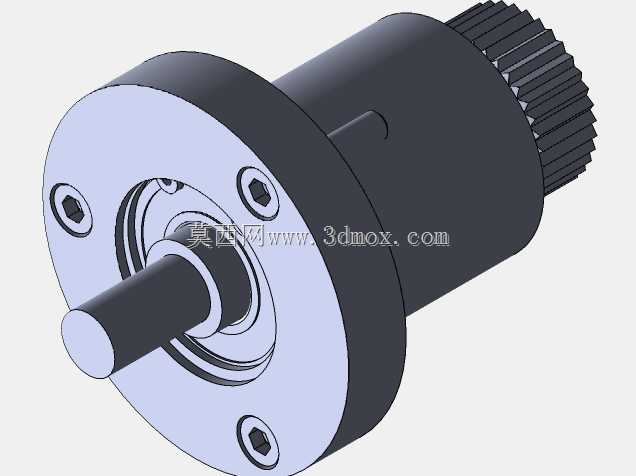

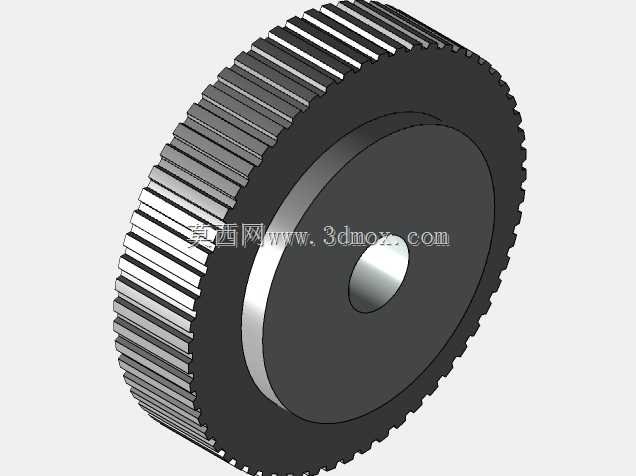

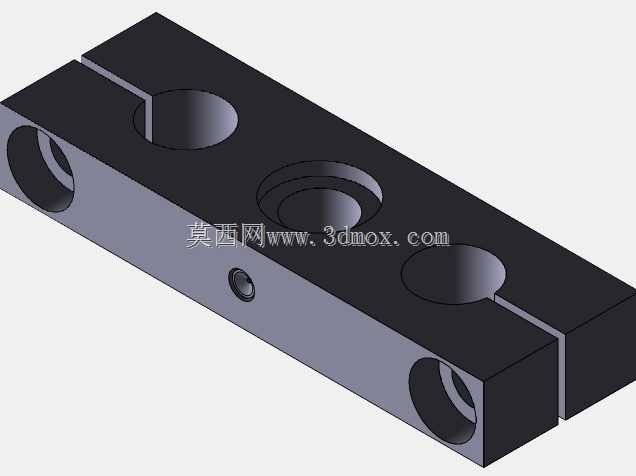

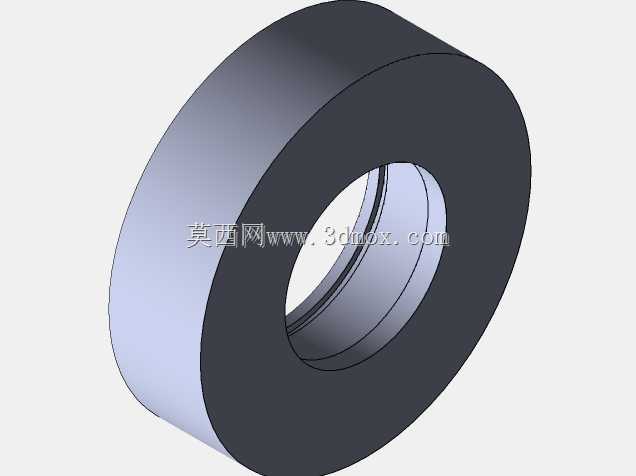

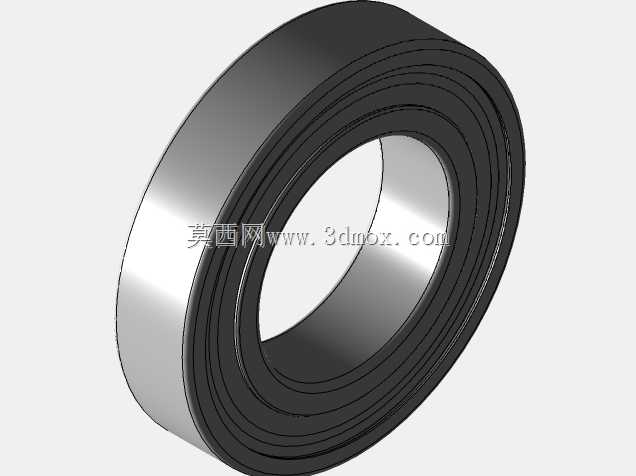

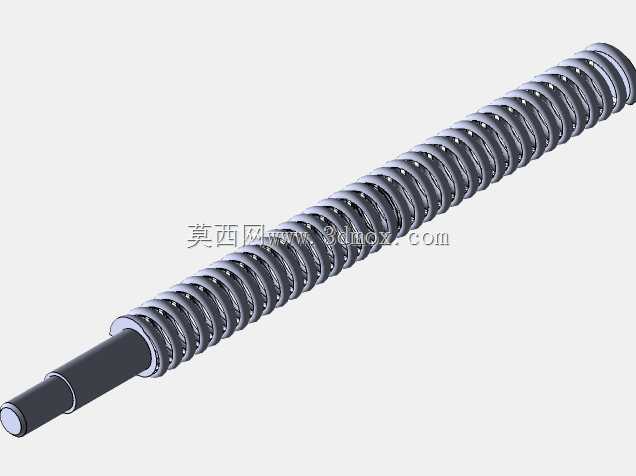

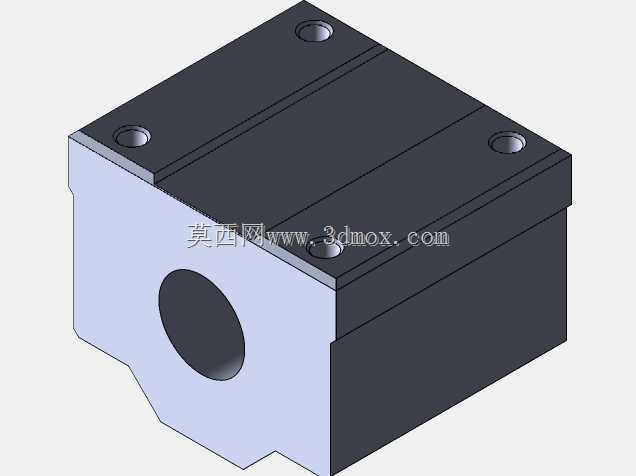

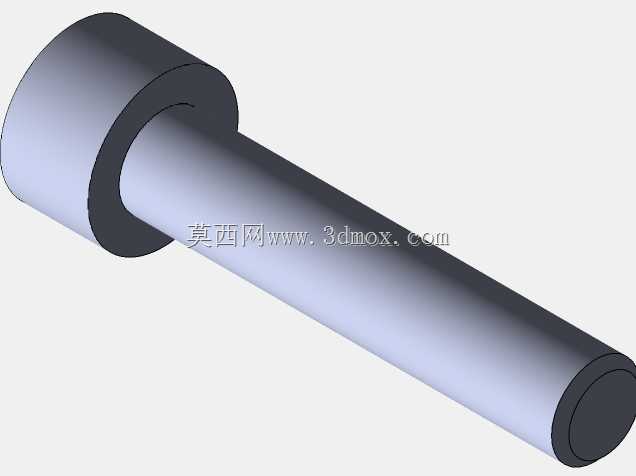

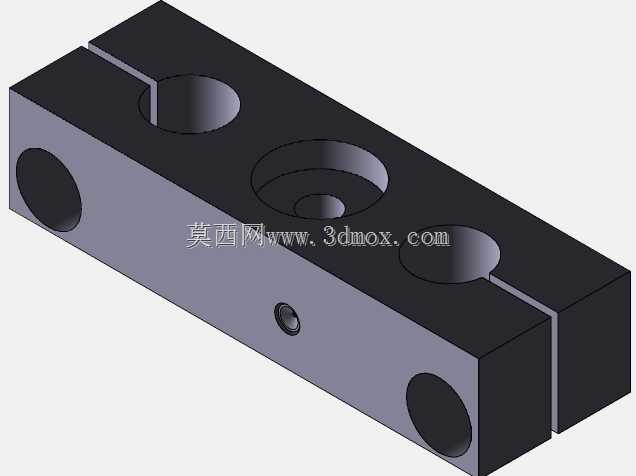

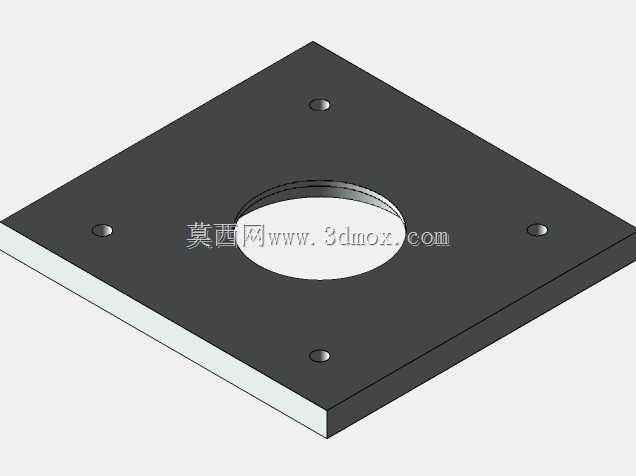

　　这套立式布置的线性执行作业模组，主要面向轻载精密点位作业场景设计，常见应用在3C电子小件装配、包装线辅助打标、小型工件上下料移栽等工位，可作为末端执行机构搭载在桌面型自动化设备机架上，完成垂直方向的压合、拾取、点胶等往复动作。从结构布局来看，驱动单元布置在模组顶部，通过联轴器连接内部传动组件，将旋转运动转化为垂直方向的直线输出，输出端预留了标准安装接口，可根据实际工位需求加装吸嘴、压头、夹爪等不同作业端头，适配不同工艺需求。导向部分采用双列平行导向轮搭配安装基板的结构，相比传统直线导轨方案，该结构对安装面的平面度公差要求更低，装配调试时无需反复打表调整导轨平行度，维护时仅需定期检查导向轮的预紧间隙即可，大幅降低了现场运维的技术门槛。

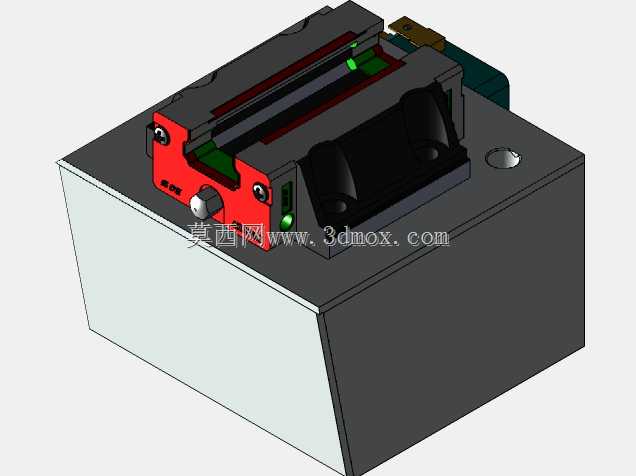

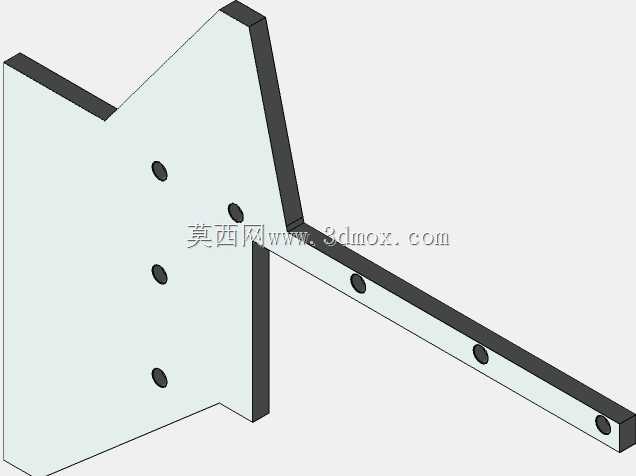

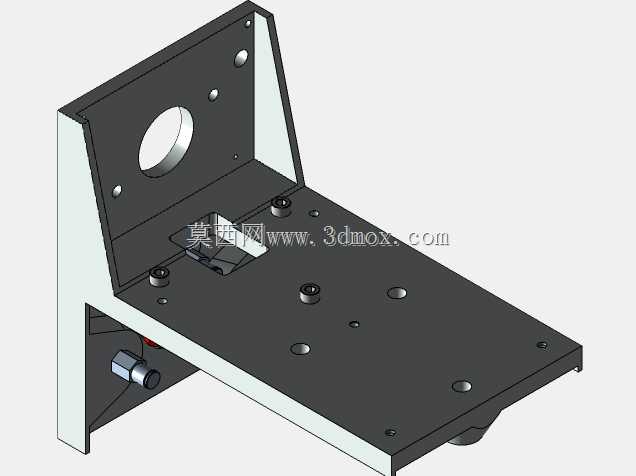

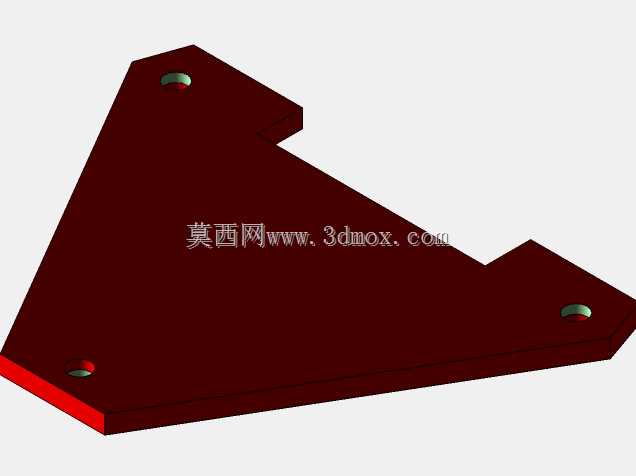

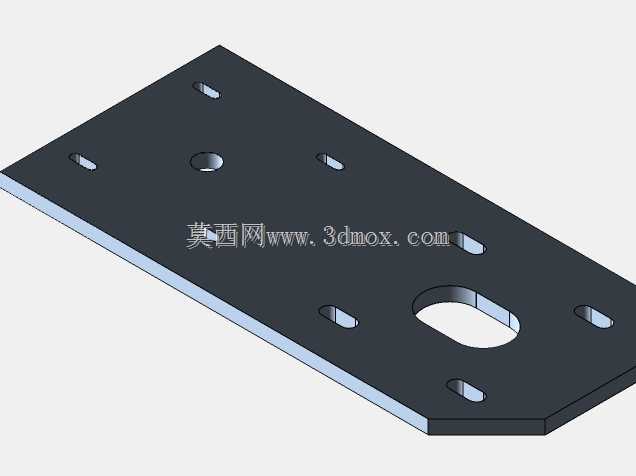

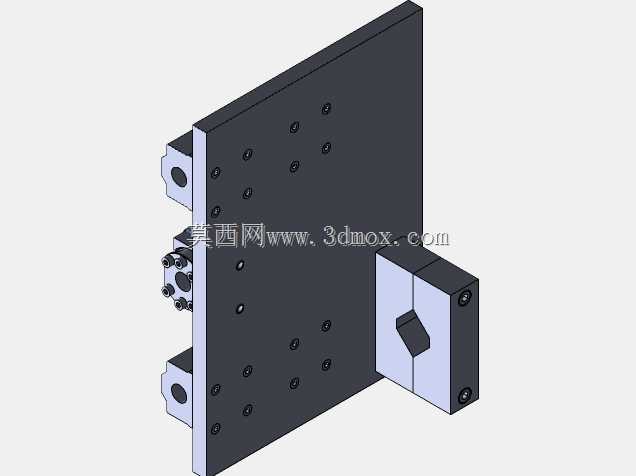

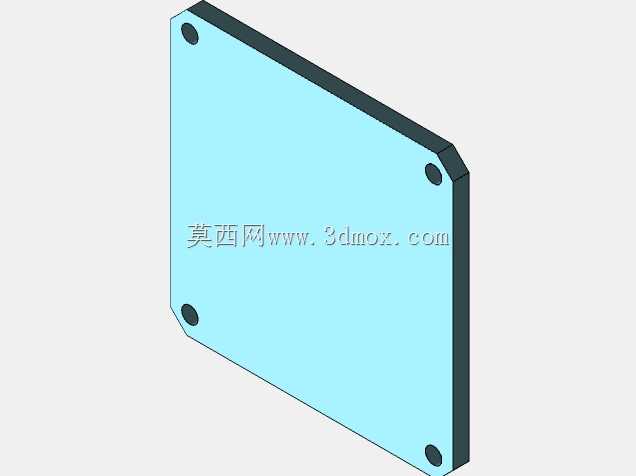

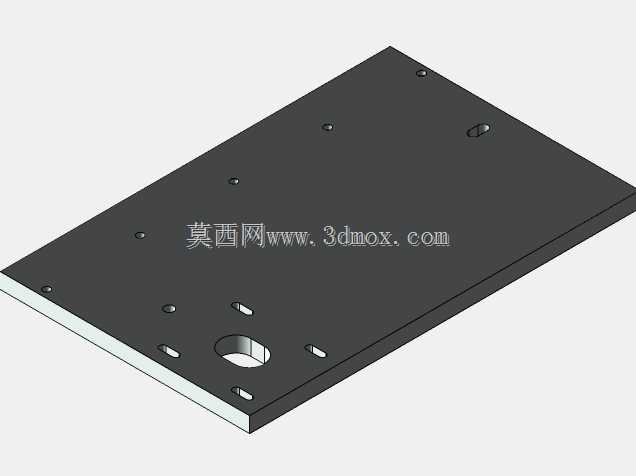

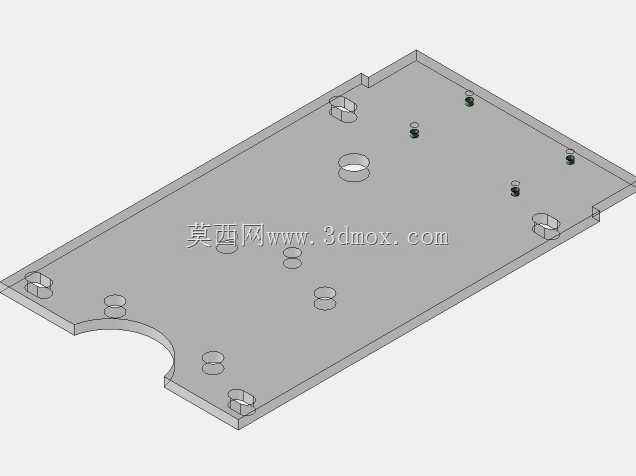

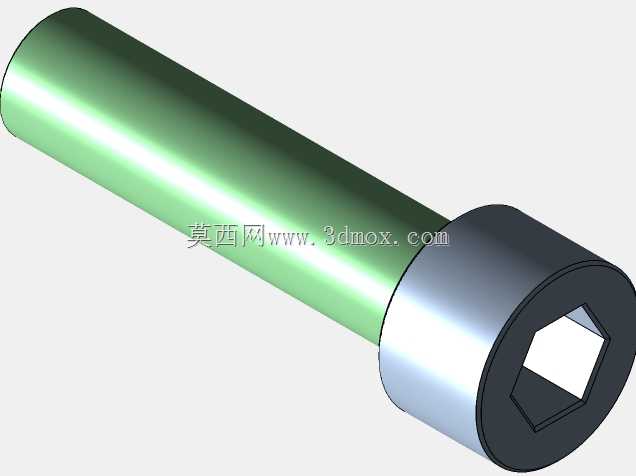

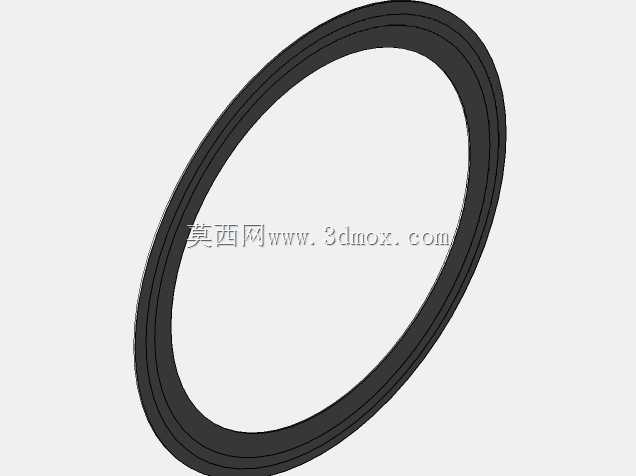

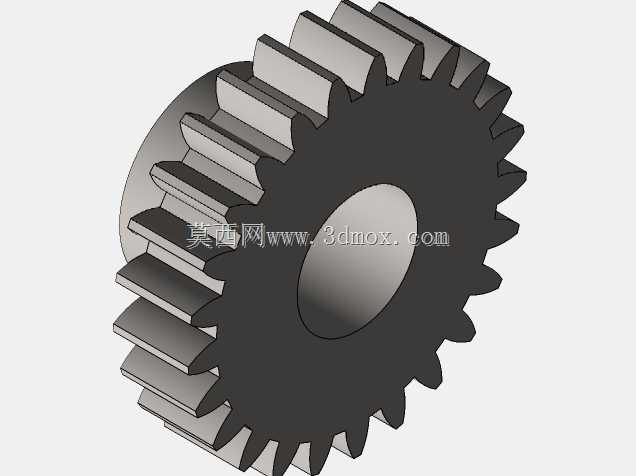

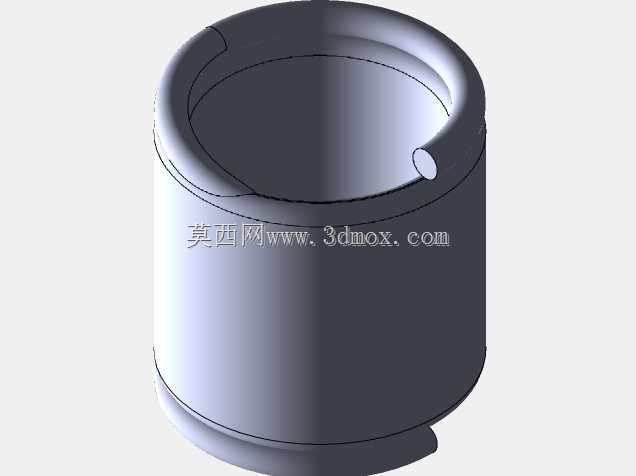

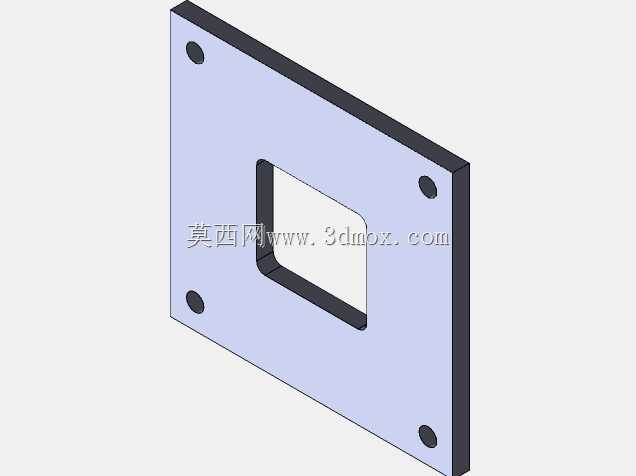

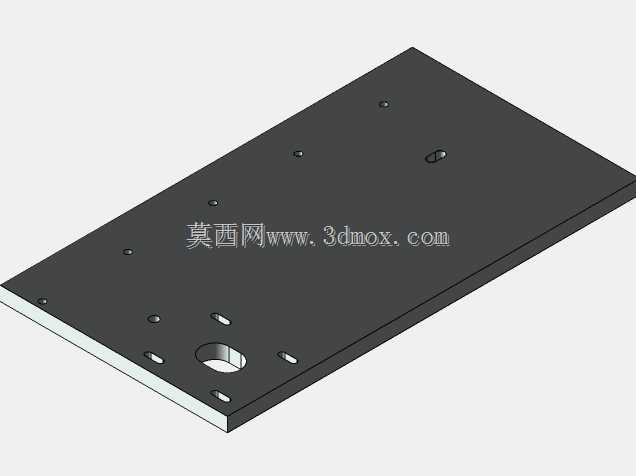

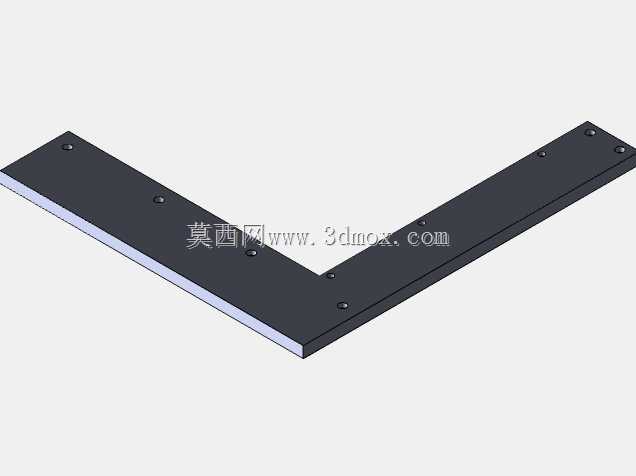

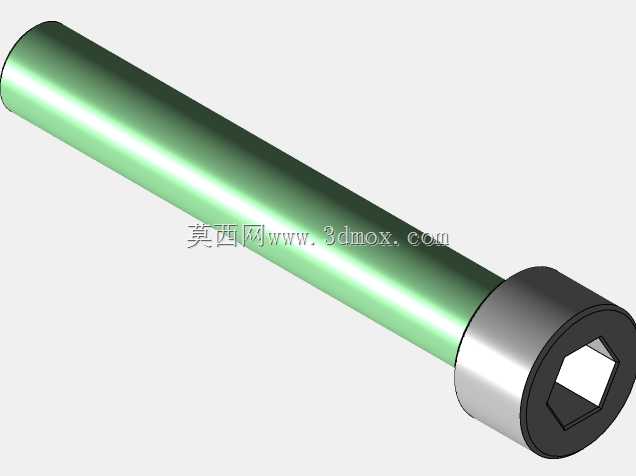

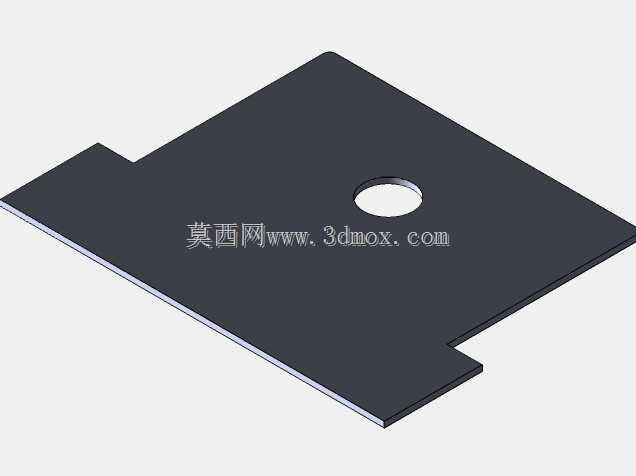

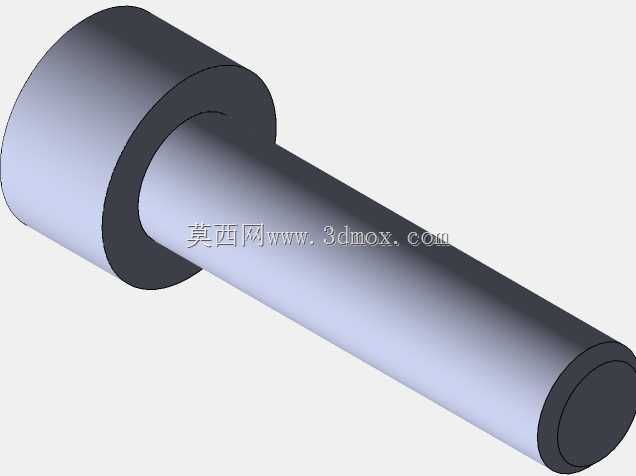

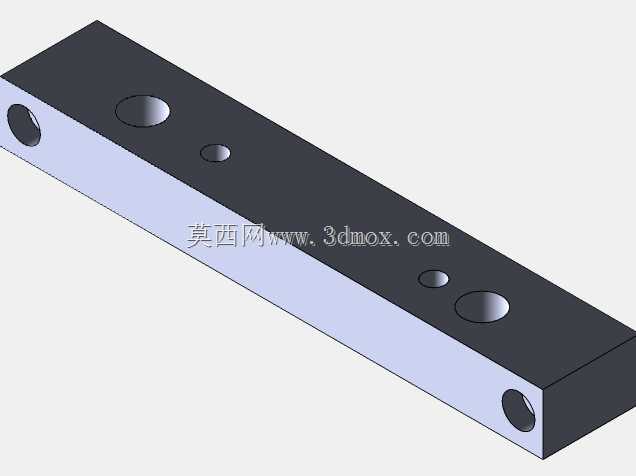

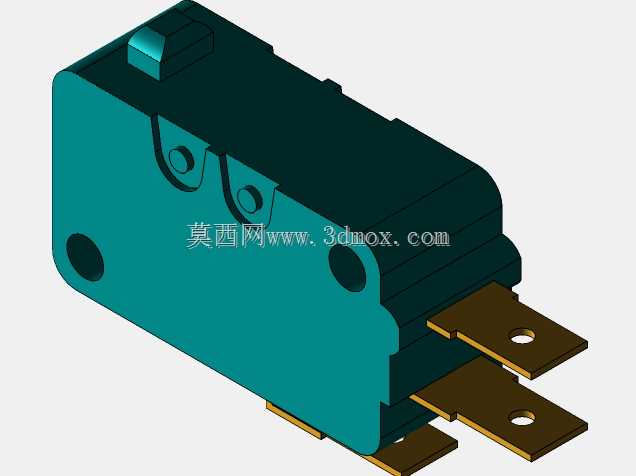

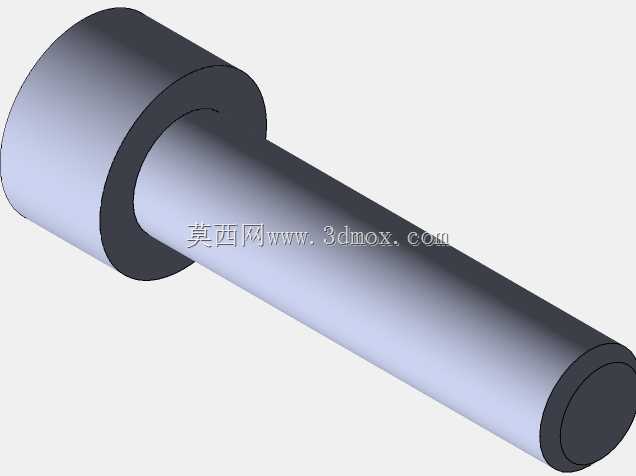

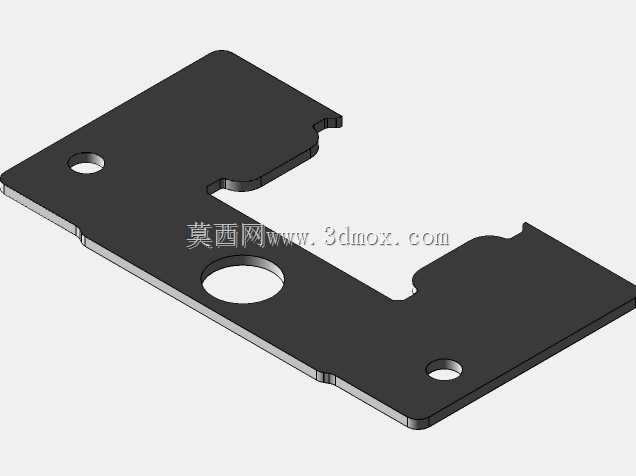

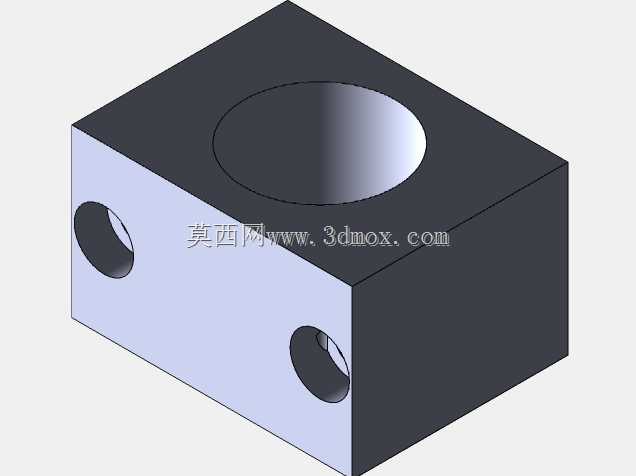

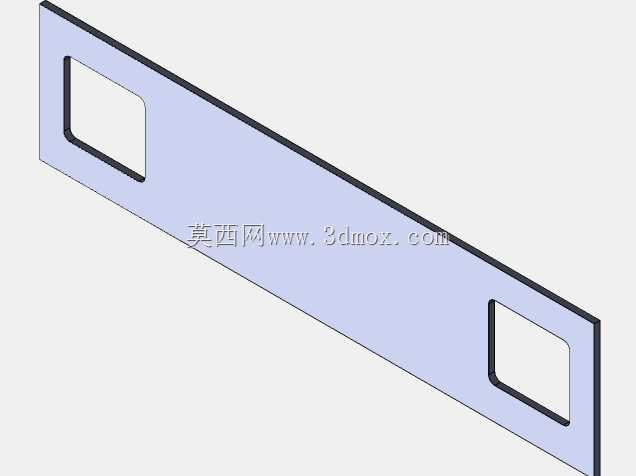

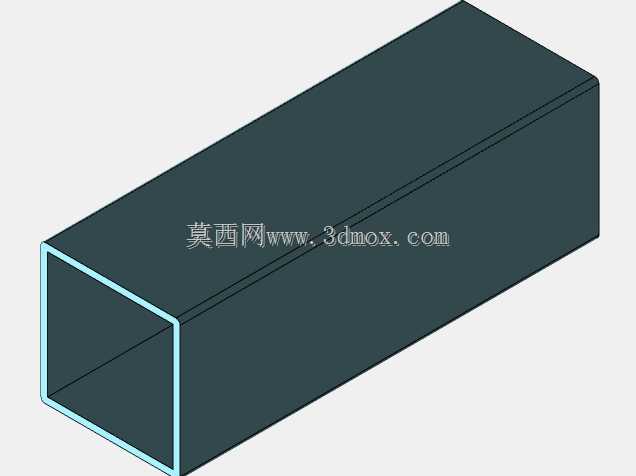

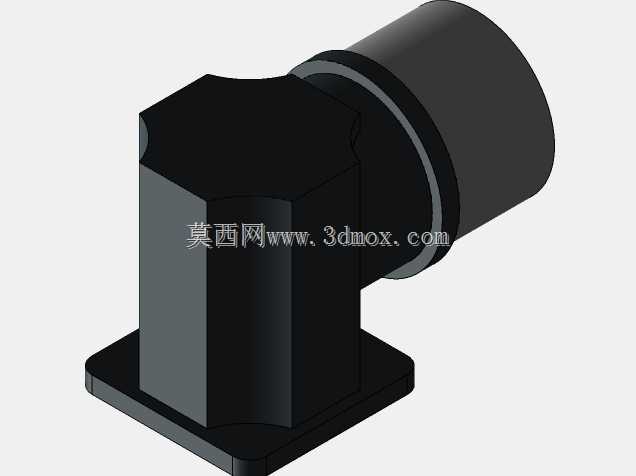

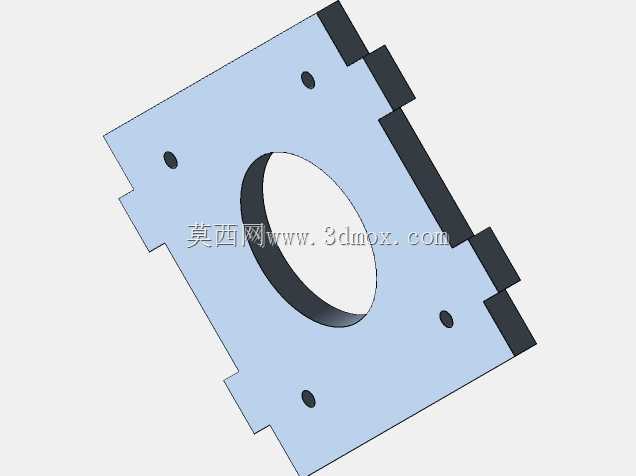

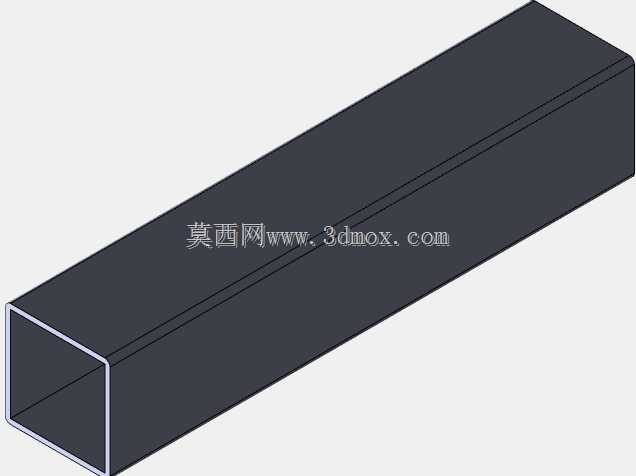

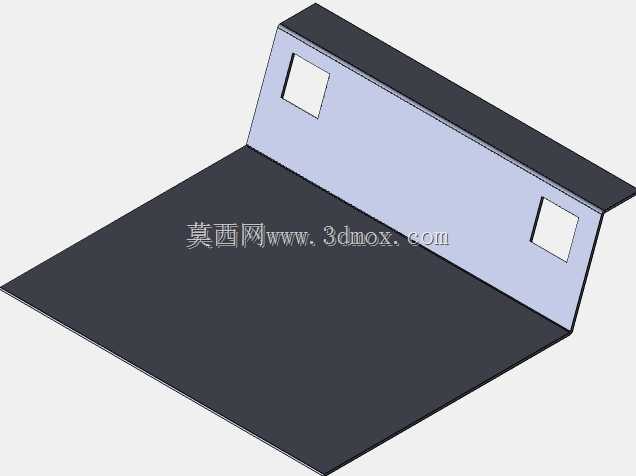

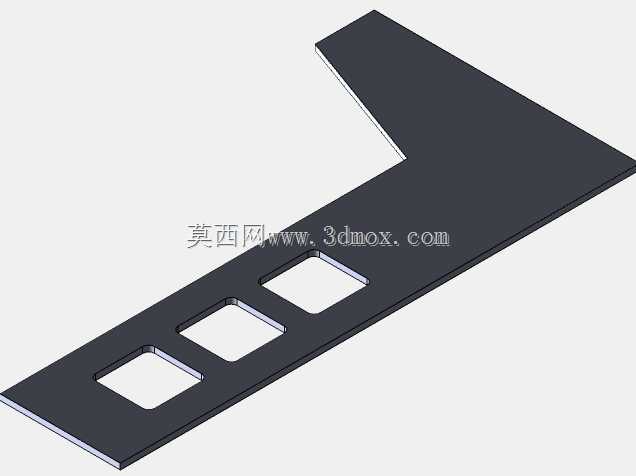

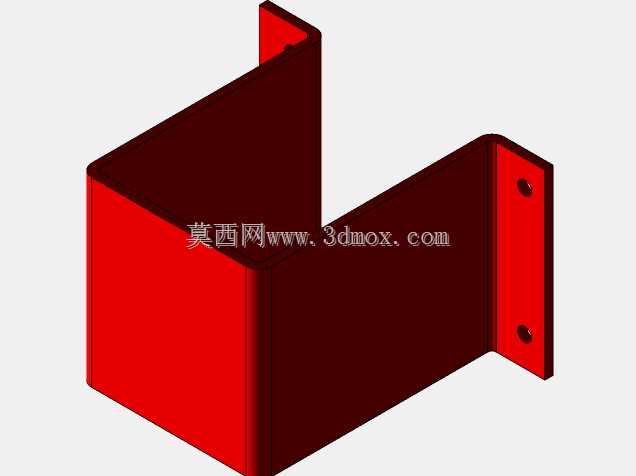

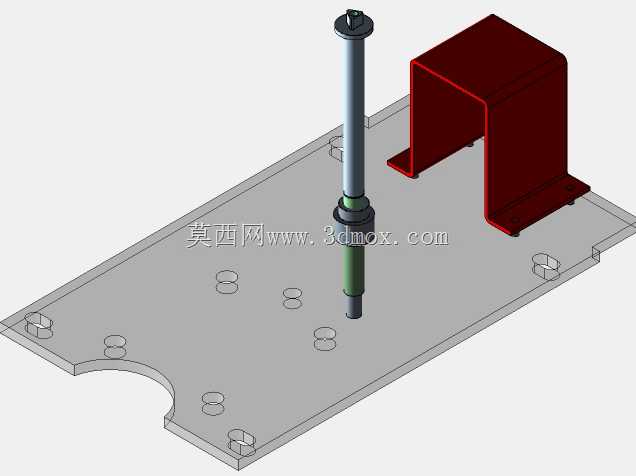

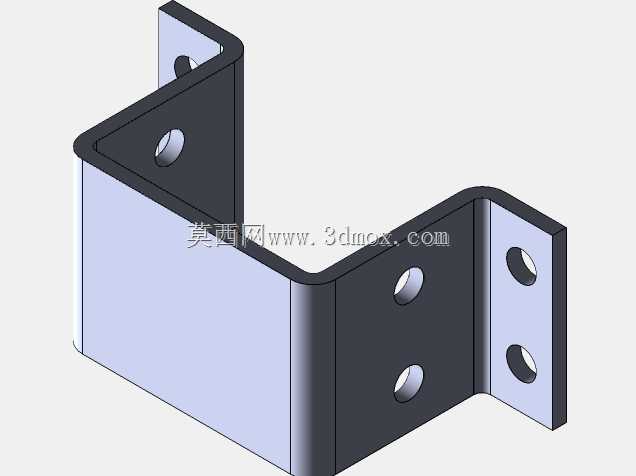

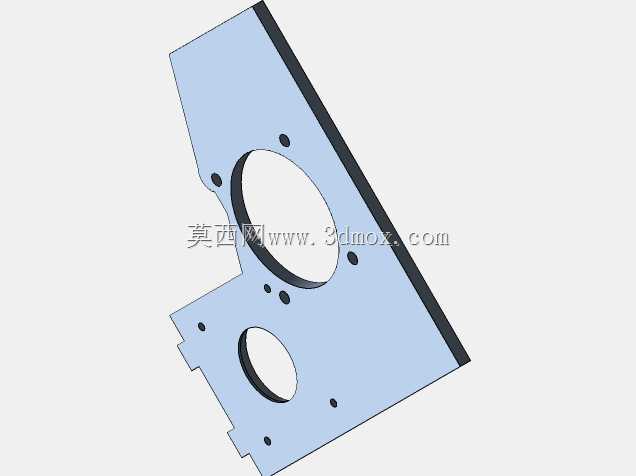

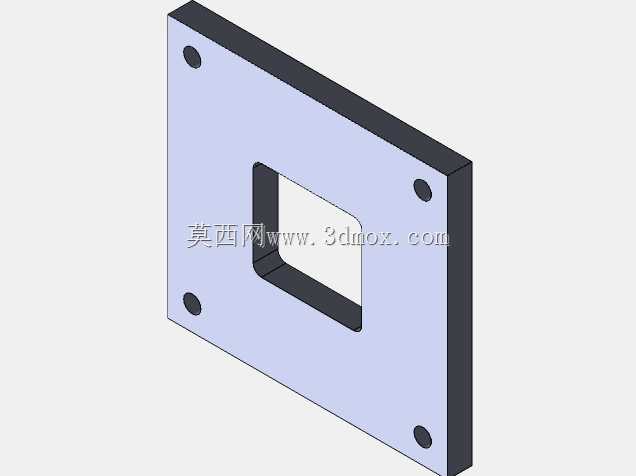

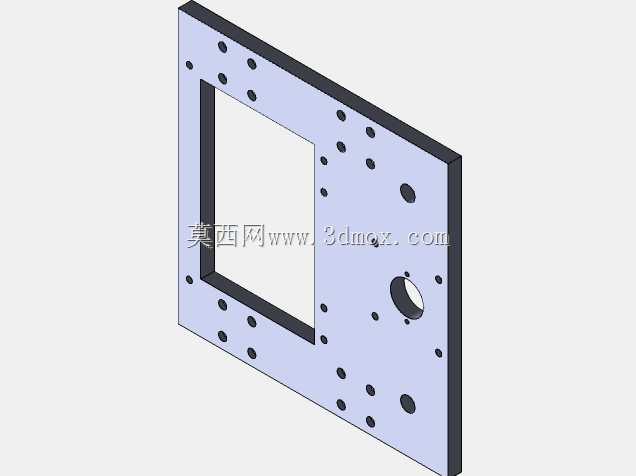

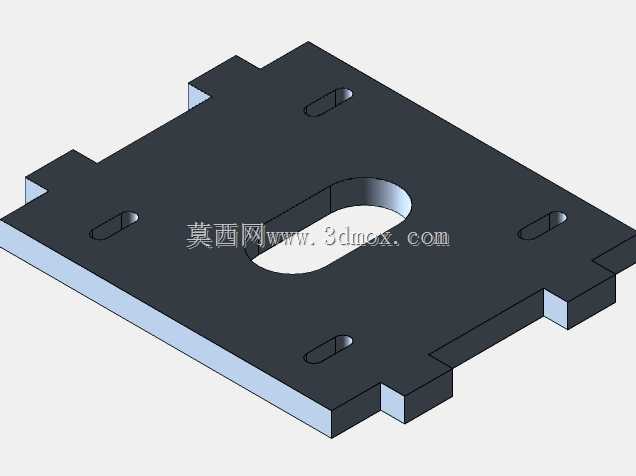

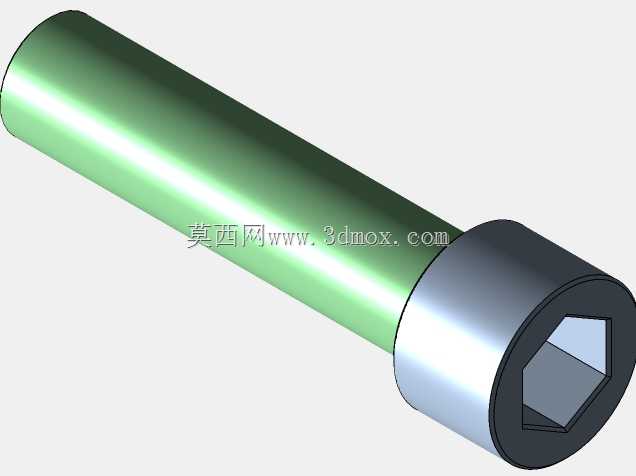

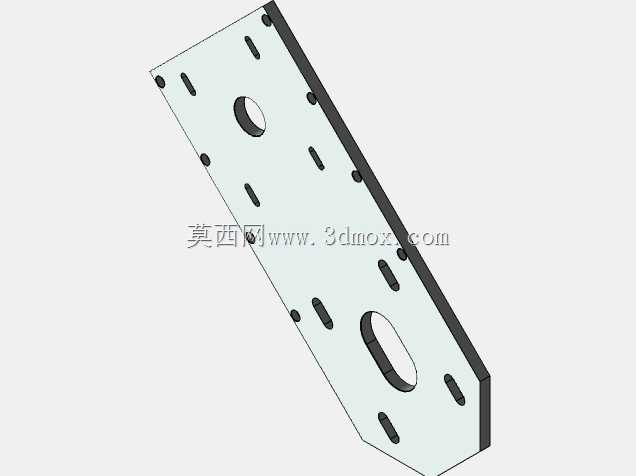

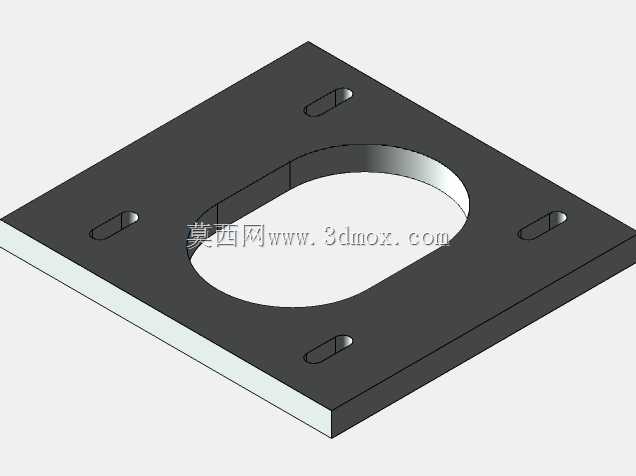

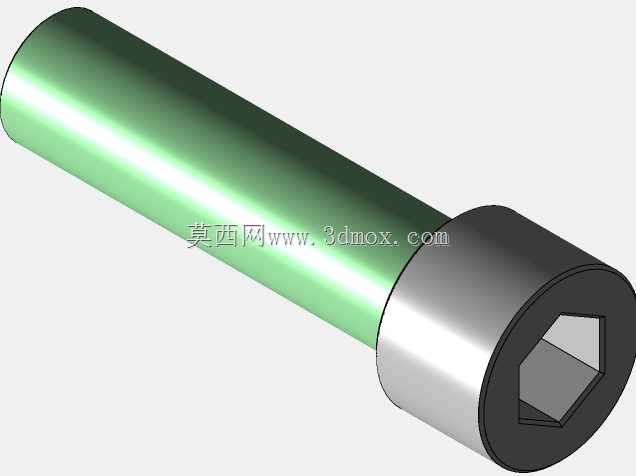

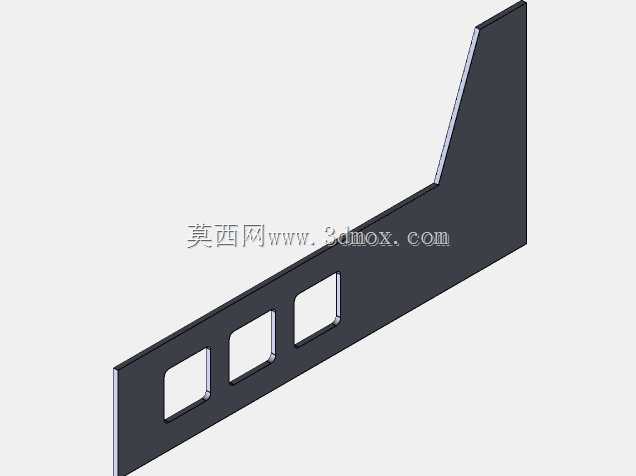

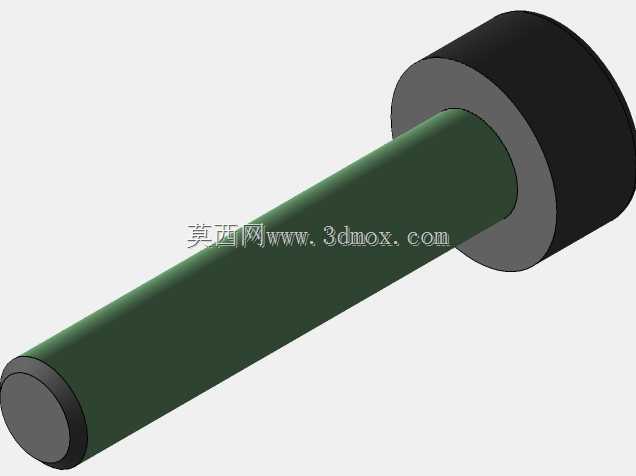

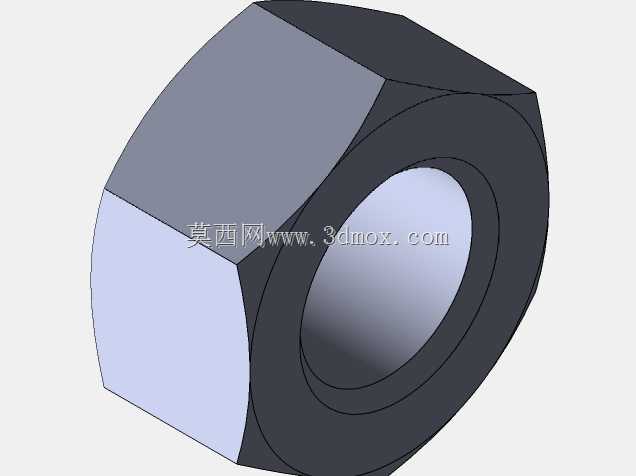

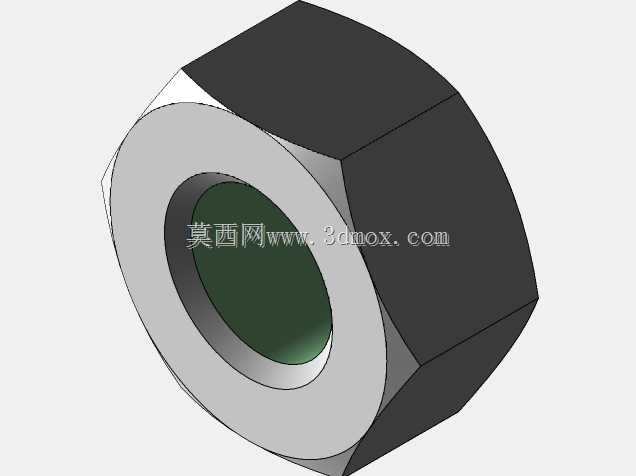

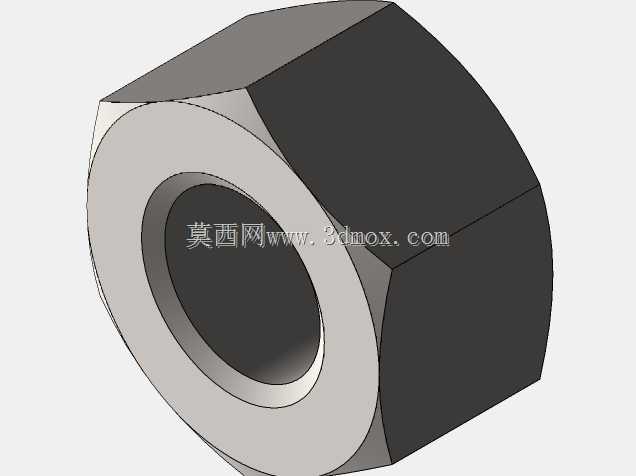

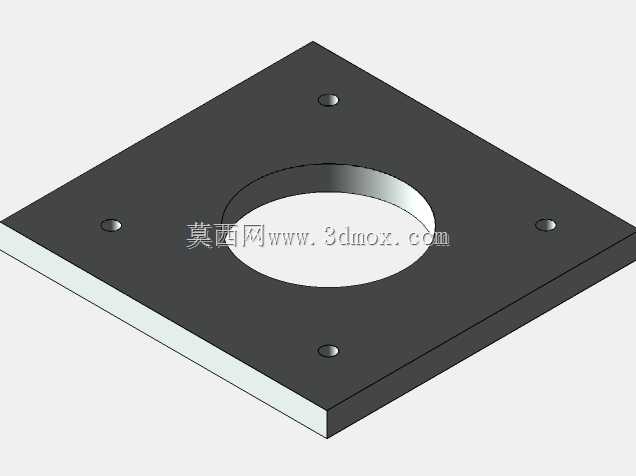

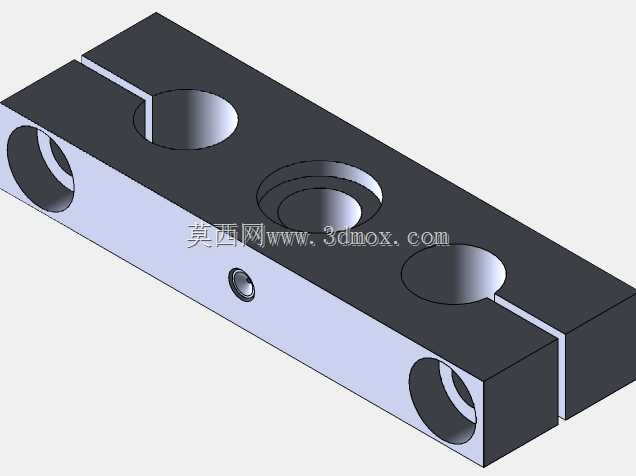

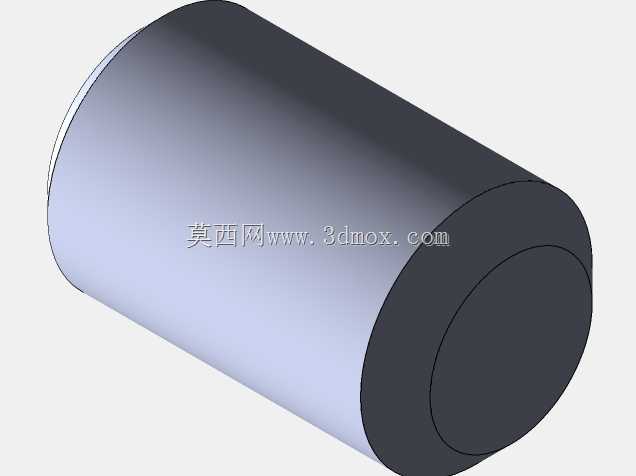

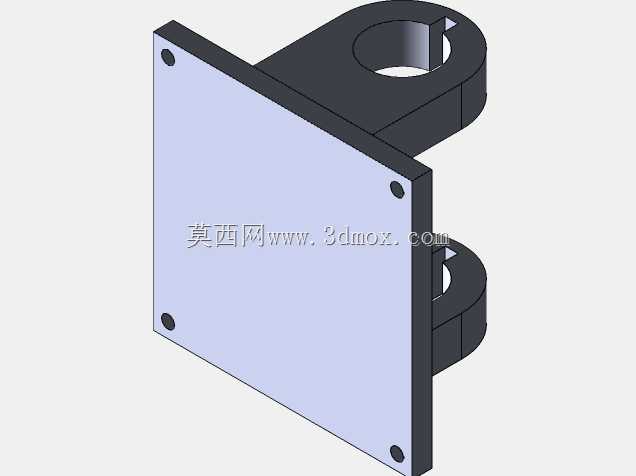

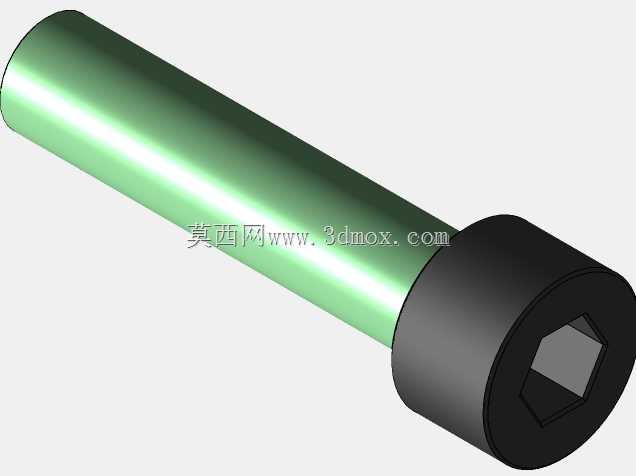

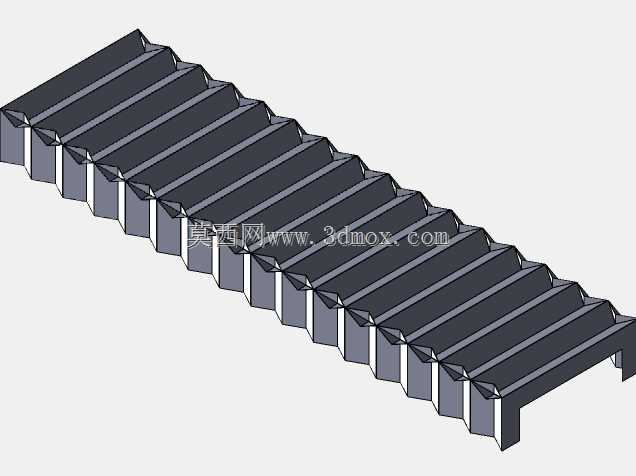

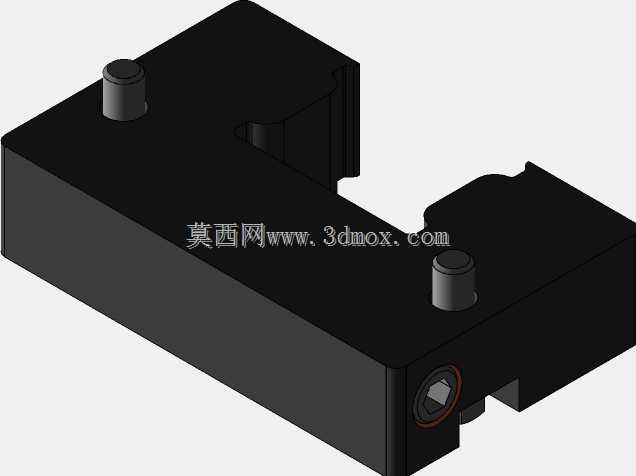

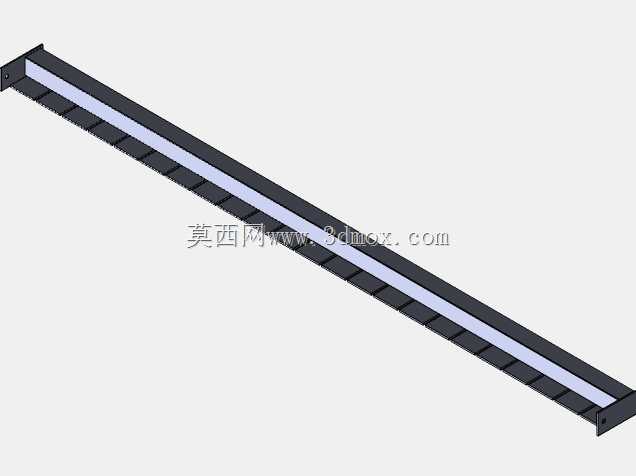

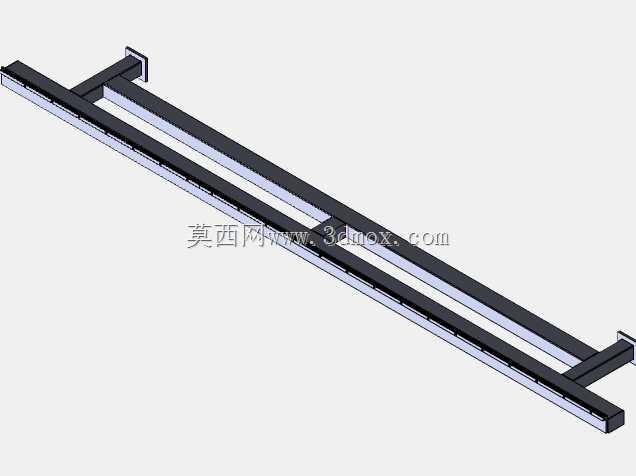

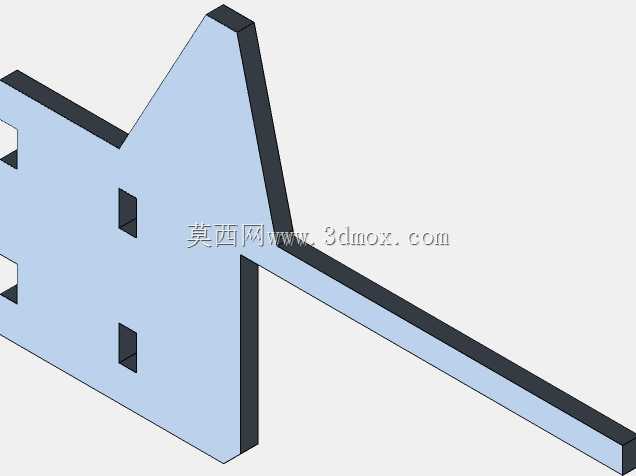

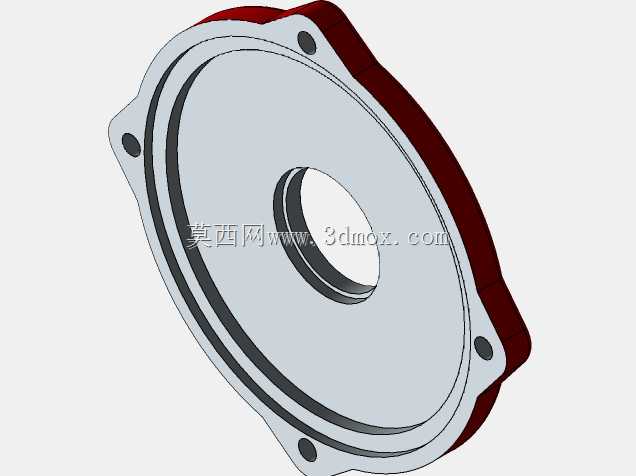

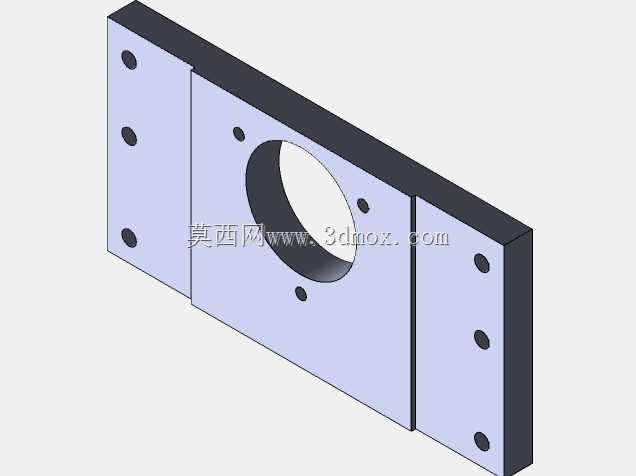

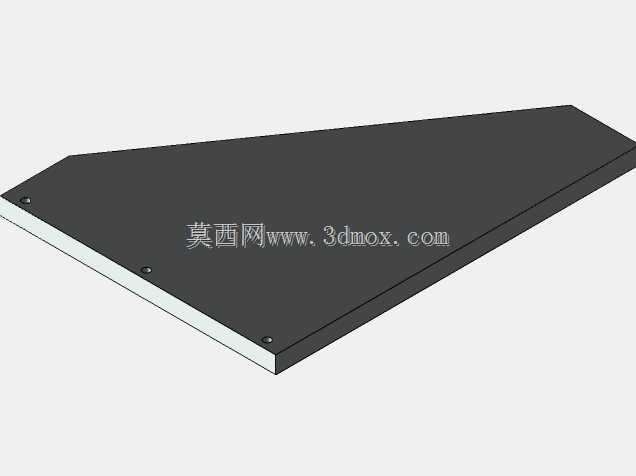

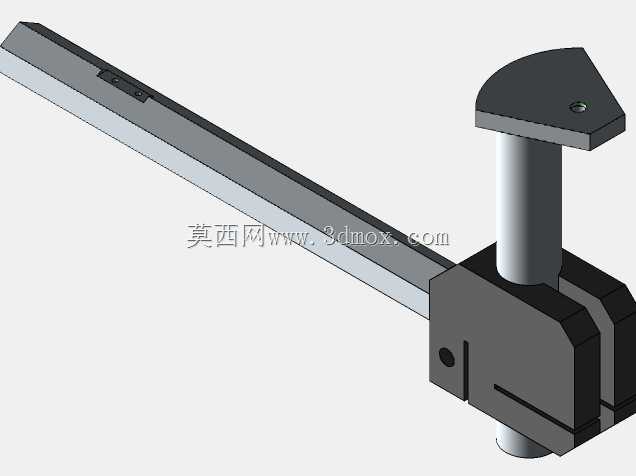

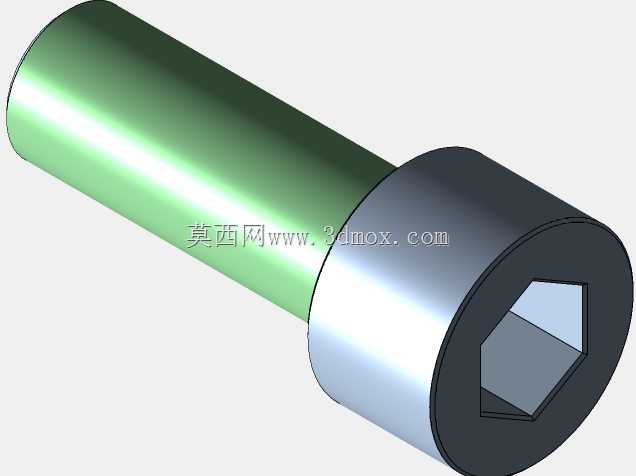

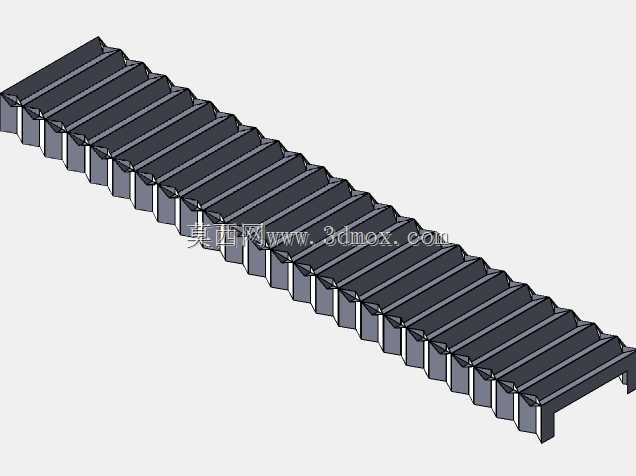

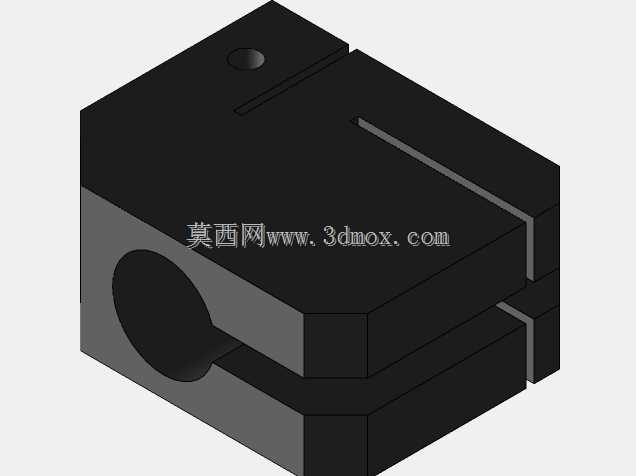

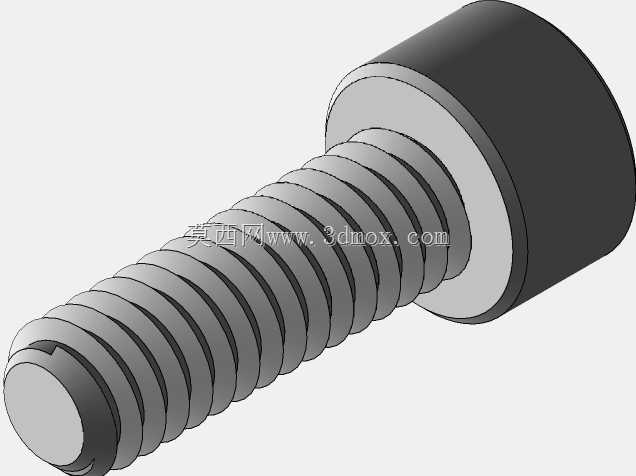

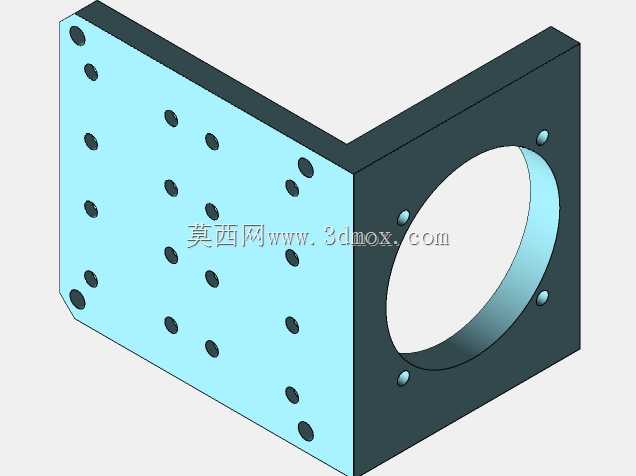

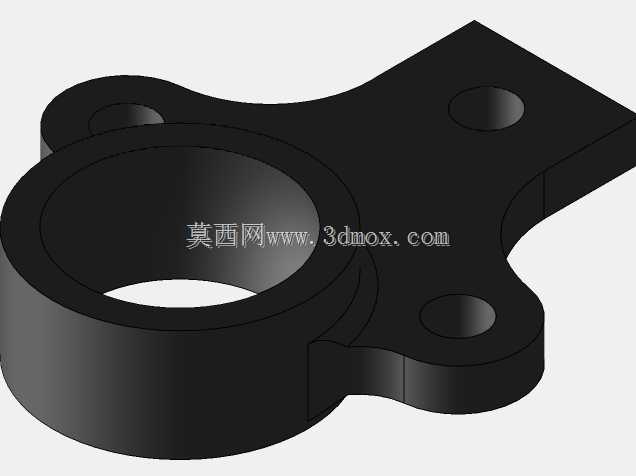

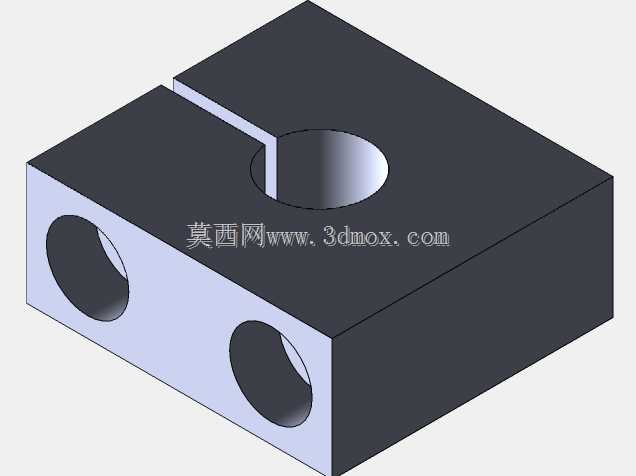

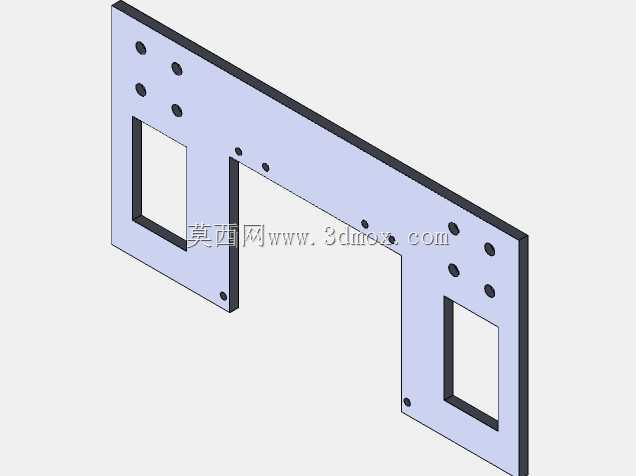

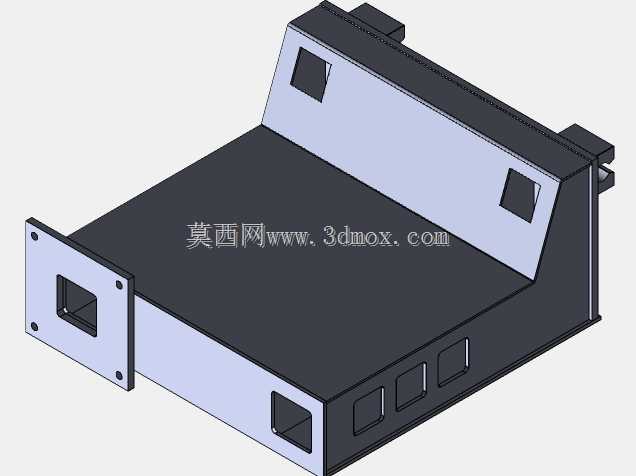

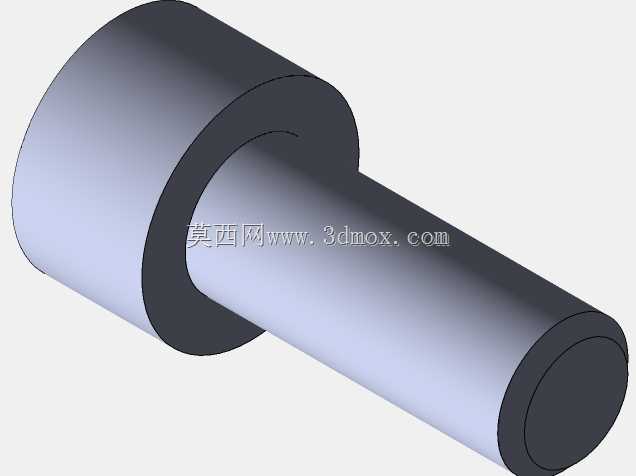

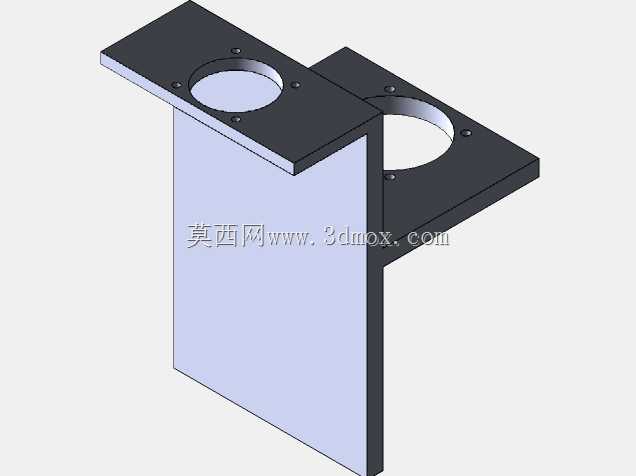

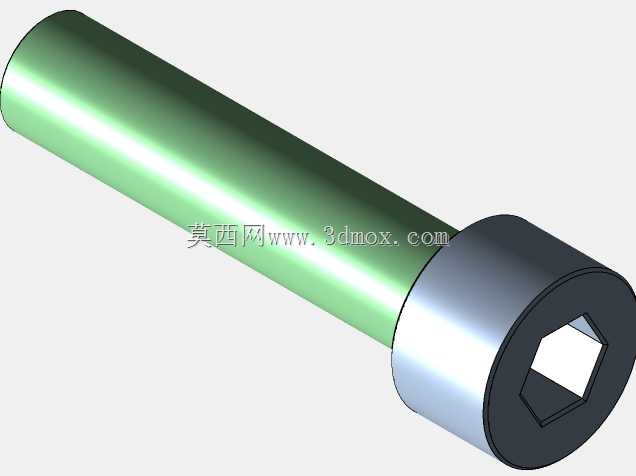

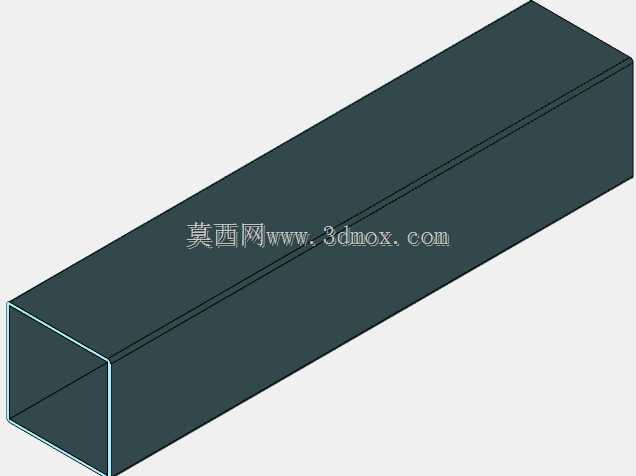

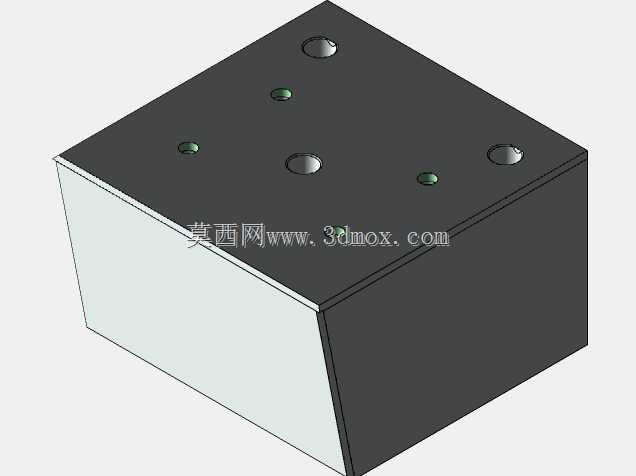

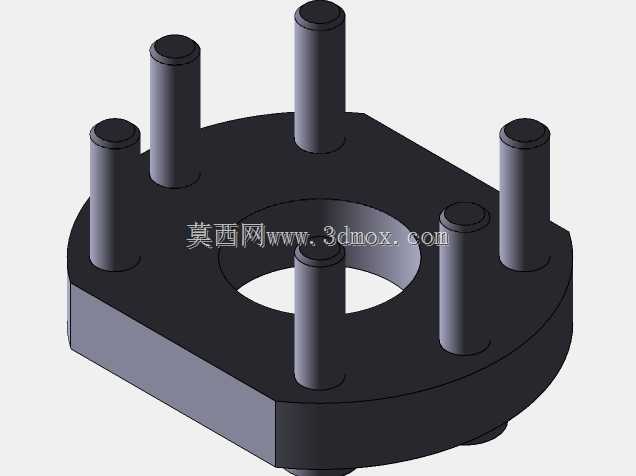

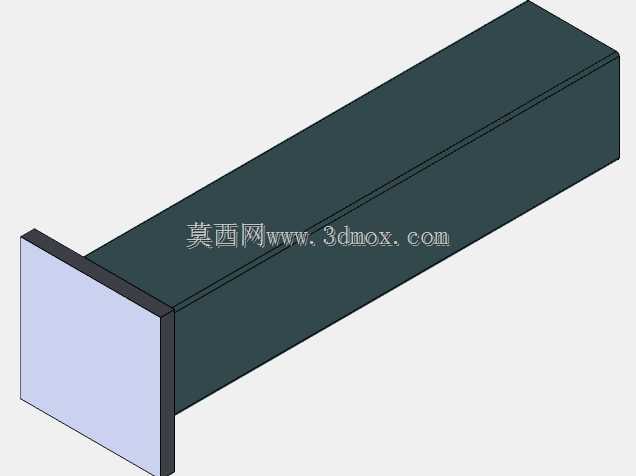

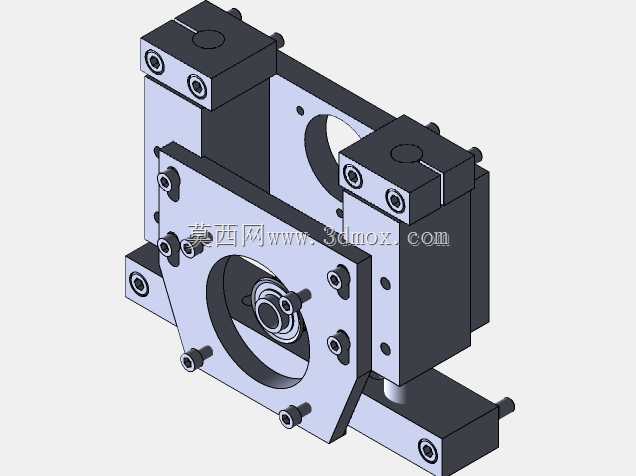

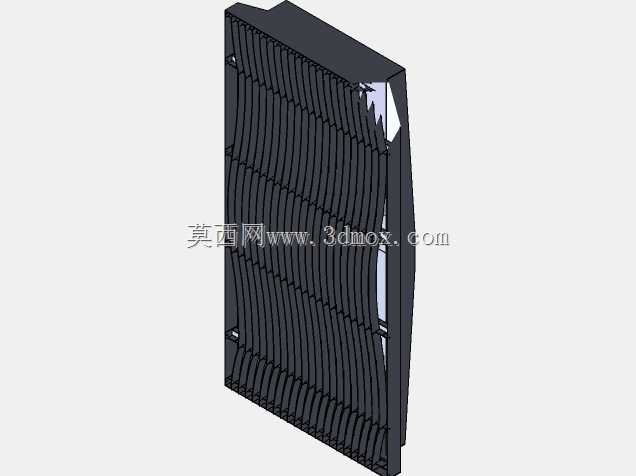

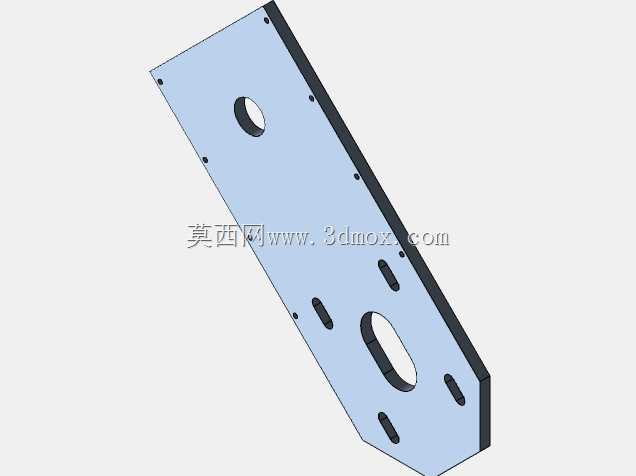

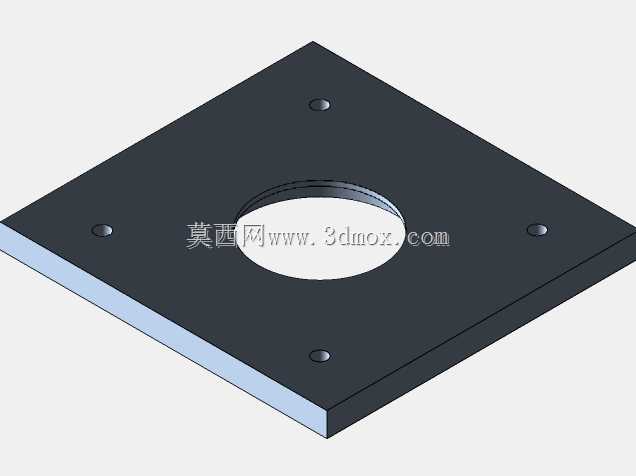

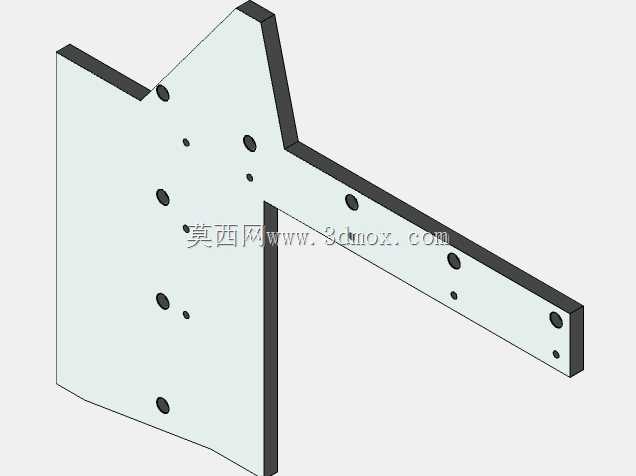

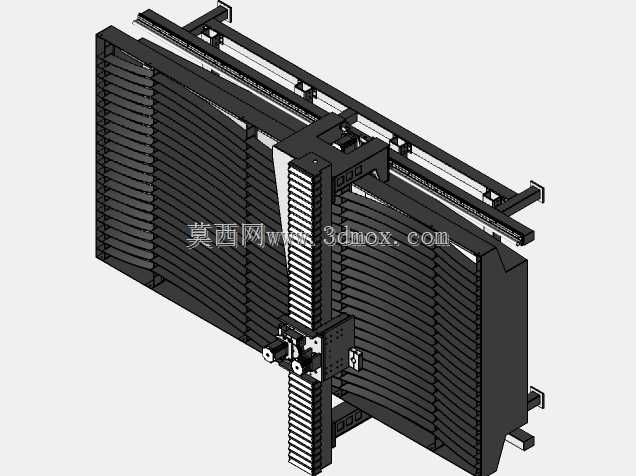

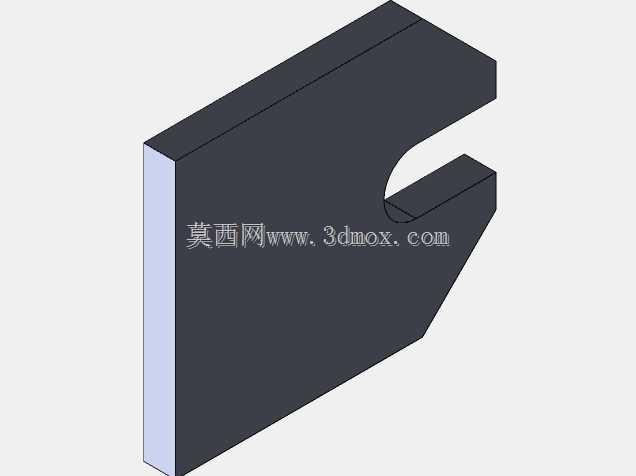

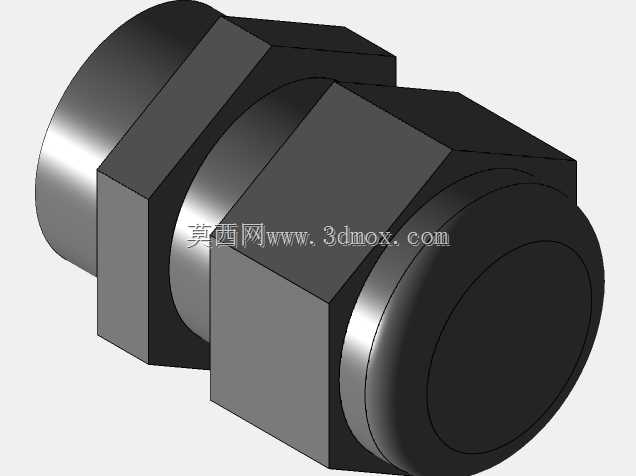

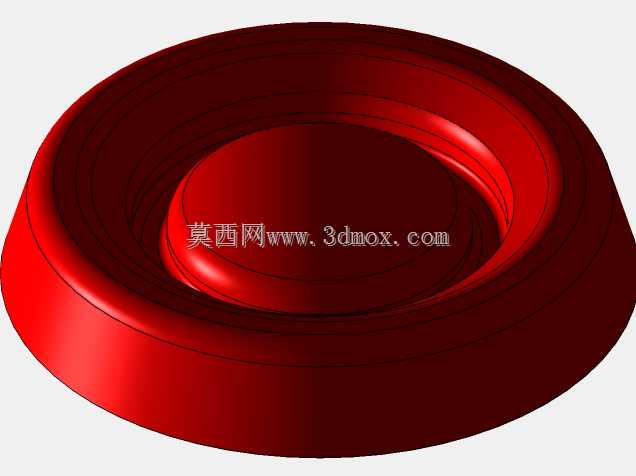

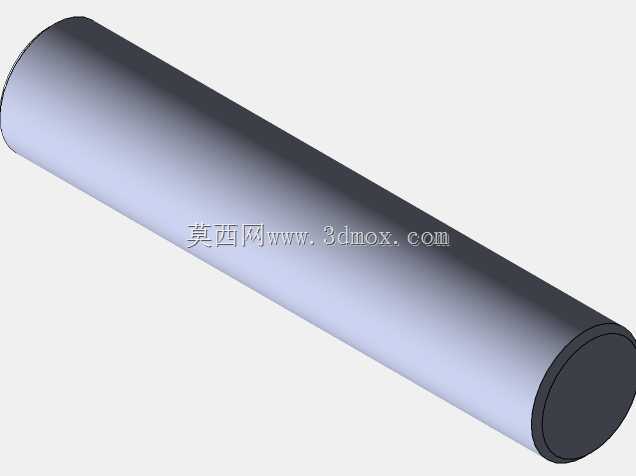

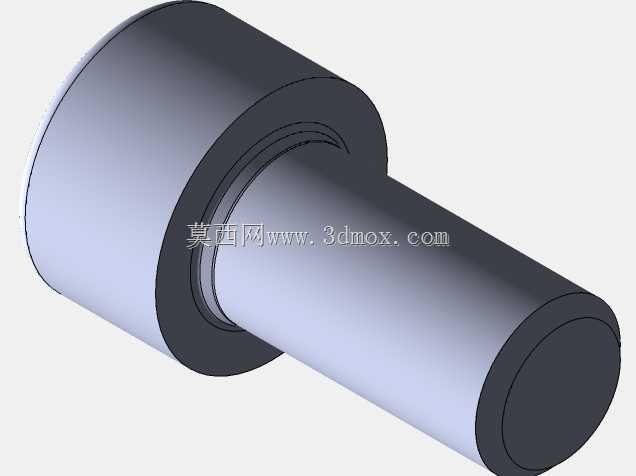

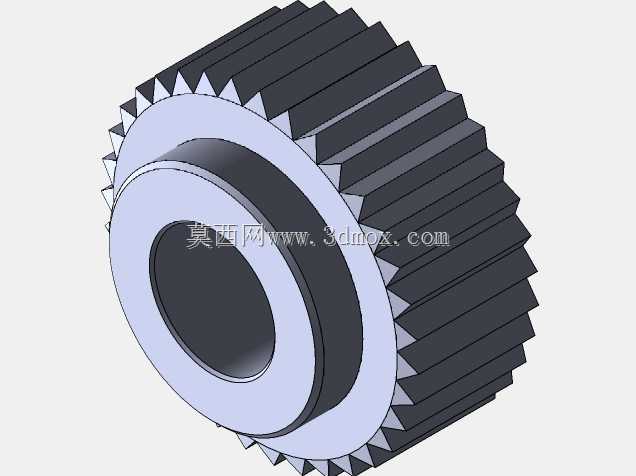

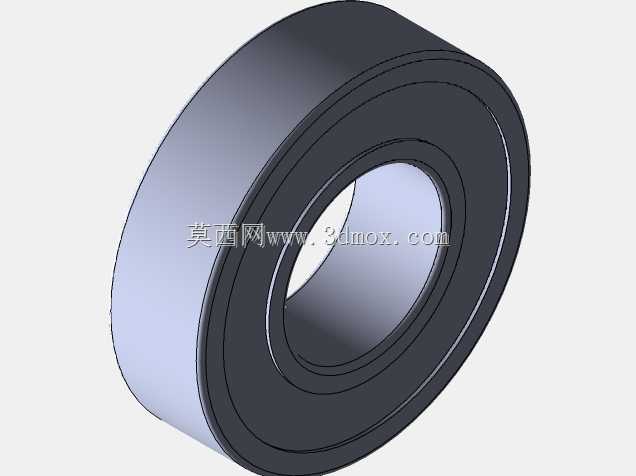

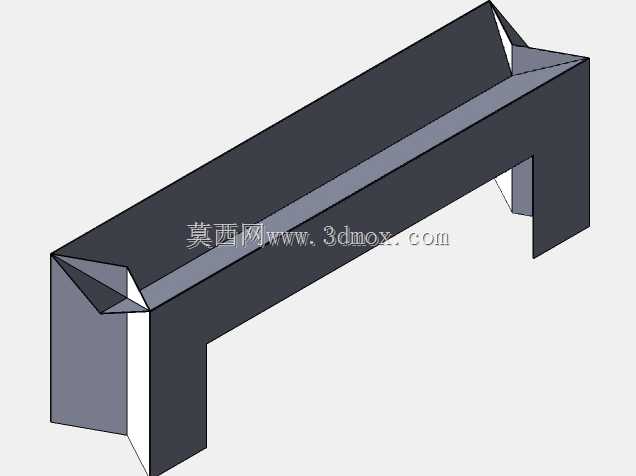

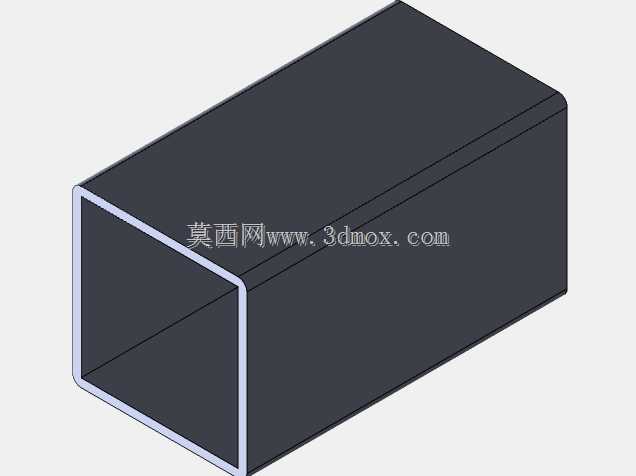

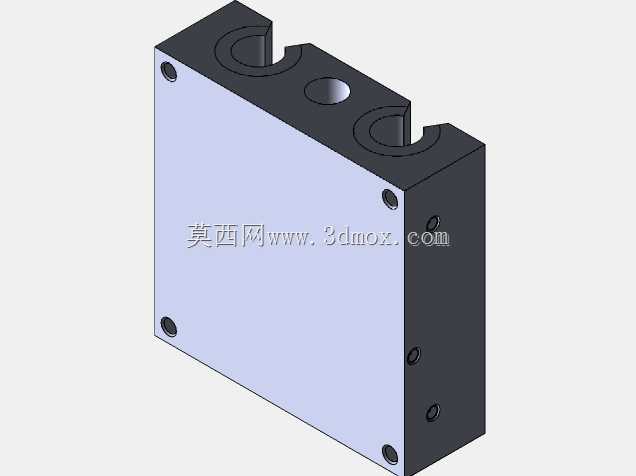

　　安装侧的立式基板预留了多组等距安装孔位，既可以通过螺栓直接固定在设备的铝型材机架立面上，也可以搭配转接板调整水平安装位置，适配不同设备的机架布局，安装边界的孔位间距符合通用工业铝型材的安装模数，无需额外加工定制转接板即可完成快速装配。整体结构的垂直行程覆盖常规桌面设备的作业区间，输出端的运动重复定位精度可满足大部分轻载作业的公差要求，驱动部分的防护壳体将传动部件完全封闭，可阻挡车间内的浮尘、加工碎屑进入传动间隙，延长组件的使用寿命。设计时将动力线缆的走线槽集成在立式基板侧面，避免模组上下运动时线缆出现拖拽、弯折疲劳的问题，输出端的限位缓冲结构布置在行程上下极限位置，可吸收到位时的冲击载荷，避免硬碰撞损坏内部传动件。从受力角度分析，该模组的重心完全落在安装基板的支撑范围内，垂直运动时不会产生额外的倾覆力矩，即使在最大伸出位置，导向结构也能承受额定范围内的侧向载荷，不会出现卡滞、爬行的问题，适合在节拍中等、负载不大的自动化工位长期稳定运行。
