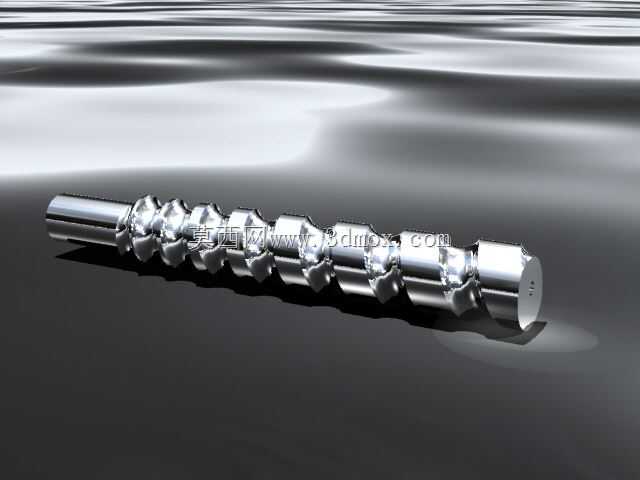

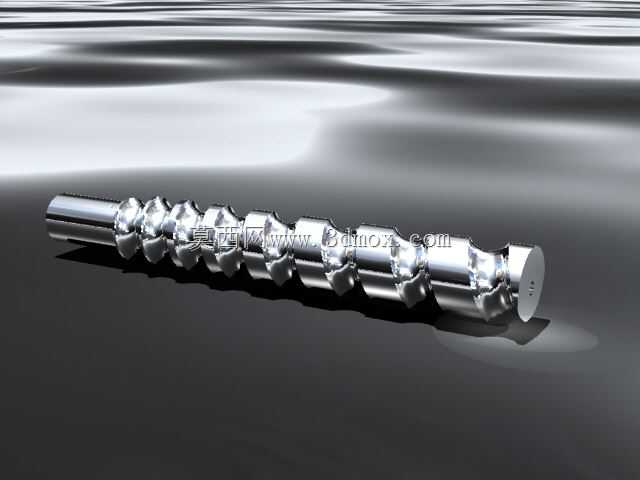

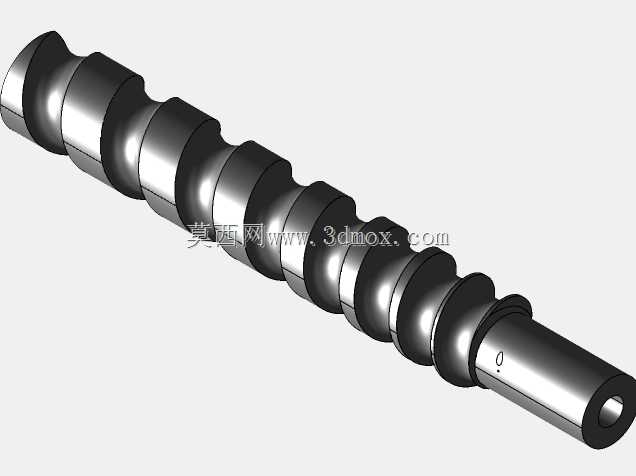

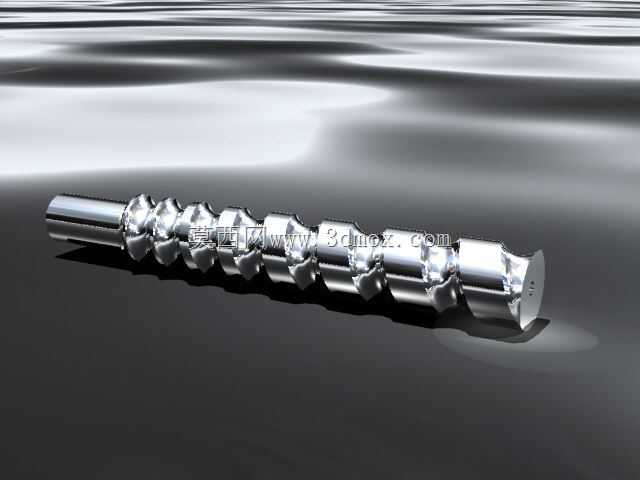

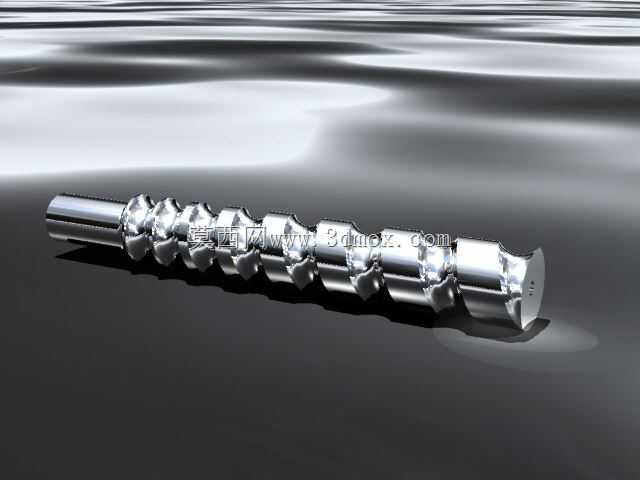

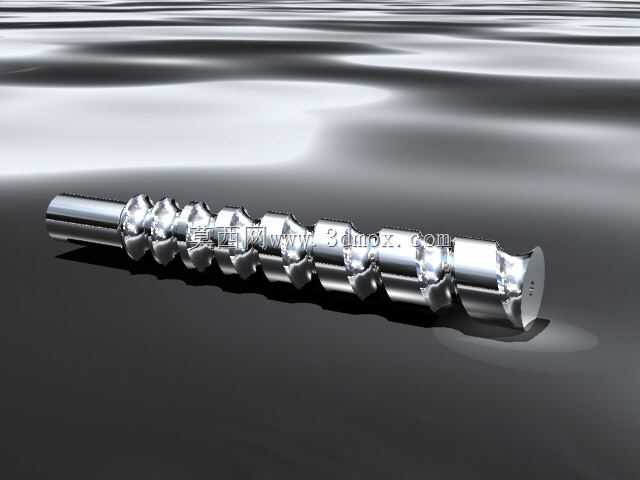

往复式传动变距蜗杆结构件

　　这类变距螺旋杆结构常被用在小行程往复进给机构里，和普通等距蜗杆不同，它的螺旋槽导程沿杆身渐变，能在连续回转输入下实现输出端的变速往复运动，省去了额外的换向拨叉结构，在小型包装设备的送料机构、纺织机械的排线装置、小型磨床的进给拖板驱动单元里都能见到这类构件的身影。从结构设计上看，杆身一端预留的光轴段是安装定位基准，装配时会穿入支撑轴承座内，限制杆体的径向窜动，光轴端部的中心孔是加工时的工艺基准，也是后期装配找正的定位点，能保证螺旋段的同轴度控制在0.02mm以内，避免回转时出现卡顿或传动间隙过大的问题。杆身的螺旋槽采用圆弧底截面设计，和配套的滑动拨叉接触时为面接触，相比尖角槽的线接触形式，能降低接触应力，减少长期往复运动下的槽壁磨损，

　　延长构件的无维护运行周期。设计时需要重点关注螺旋段的变距拐点位置，要和配套机构的行程端点精准匹配，避免出现超程撞机的问题，同时螺旋槽的表面粗糙度要控制在Ra1.6以下，降低拨叉在槽内滑动的摩擦阻力，减少运行时的异响和能耗。安装边界上，这类杆件的支撑跨距要控制在杆身直径的12-15倍区间内，跨距过大会导致杆身长径比过大，高速回转时出现挠性变形，影响传动精度；跨距过小则会增加轴承的装配难度，也会压缩配套机构的有效行程。杆身的螺旋段外径和安装光轴段的直径差要控制在合理范围，过渡位置采用圆角过渡，避免应力集中，在交变载荷下出现断裂失效。实际选型时，要根据配套机构的往复行程、进给速度变化曲线来匹配对应的螺旋槽导程变化率，

　　不能直接等比例缩放套用现成模型，否则会出现进给速度和设备工况不匹配的问题，比如在送料机构上如果导程变化率过大，会导致送料末端速度骤降，出现物料堆积的情况；如果导程变化率过小，则无法实现慢进快退的动作逻辑，拖慢设备的整体运行节拍。建模过程中要注意螺旋槽的收尾处要做平滑卸荷结构，避免拨叉运动到槽端时出现硬冲击，同时要预留润滑脂的存储空间，在螺旋槽的非工作侧面留出微小的储油凹槽，保证长期运行时的润滑效果，减少定期维护的频次。
