带安装底座的L型立式轴承支撑座结构

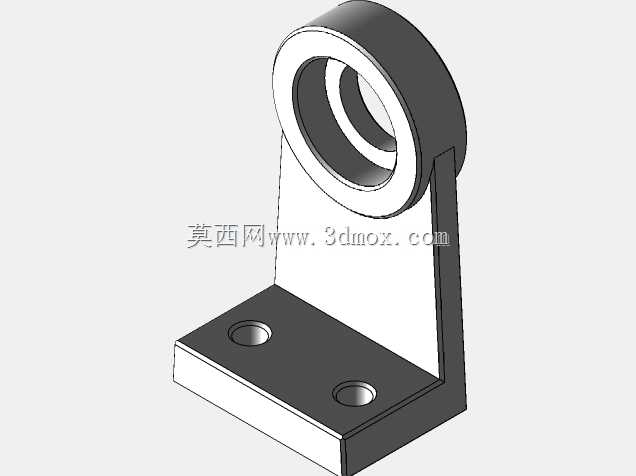

　　该支撑结构主要用于轻工包装、食品输送类设备中，承担回转类轴系部件的径向与少量轴向载荷支撑作用，常见于纸杯成型、小型物料输送线的从动辊轴端定位场景，可在中低速、轻载的连续作业工况下保持轴系的回转同轴度，避免轴端运行过程中出现径向窜动。从结构设计来看，整体采用L型一体式折弯式支撑构型，底部为带两个沉头安装孔的矩形安装底板，安装孔采用沉孔设计，可将内六角圆柱头螺钉完全埋入底板平面内，保证安装后底板与设备安装面完全贴合，无凸起干涉，安装时可根据设备机架的安装孔位调整固定位置，两个安装孔的孔距预留了足够的调整余量，适配多数小型输送线、包装机台的机架安装孔位标准。上部为带同轴阶梯通孔的环形轴承安装位，阶梯孔的设计可适配标准深沟球轴承的外圈定位，

　　孔肩位置可对轴承外圈进行轴向限位，安装轴承时可直接将轴承压入阶梯孔内，无需额外设计轴承端盖即可完成轴承的轴向固定，减少了装配环节的零件数量，降低整体装配工时。支撑立板连接底部安装板与上部轴承座环，立板采用等厚板材构型，在保证整体支撑刚度的前提下尽可能减少材料用量，立板与底板、轴承环的连接位置均做了圆角过渡处理，避免应力集中导致的结构断裂，在长期受交变载荷的工况下可有效降低连接位置的疲劳失效风险。设计过程中优先考虑了装配便利性，轴承安装孔的轴线与底板安装面保持严格的垂直公差要求，可保证安装后的轴系与安装面平行，避免轴系倾斜带来的轴承偏磨问题，延长轴承的实际使用寿命。整体结构无多余的复杂曲面，所有特征均采用常规机械加工即可完成，

　　适合采用型材下料后铣削、钻孔的工艺批量加工，加工成本较低，适配中小批量设备的配套生产需求。在实际设备装配中，该支撑座可直接通过螺栓固定在设备的型材机架或者台板上，上部轴承位安装对应规格的深沟球轴承后穿入从动辊轴，即可完成辊轴的一端支撑，成对使用时可实现整根辊轴的两端定位，广泛适配各类小型回转辊轴的支撑需求，尤其适合纸杯生产设备中送料辊、成型辊的轴端支撑场景，可在潮湿、多粉尘的轻工生产车间环境下长期稳定工作，立板的竖直构型也可避免生产过程中物料碎屑堆积在支撑结构上，减少日常清洁维护的工作量。
