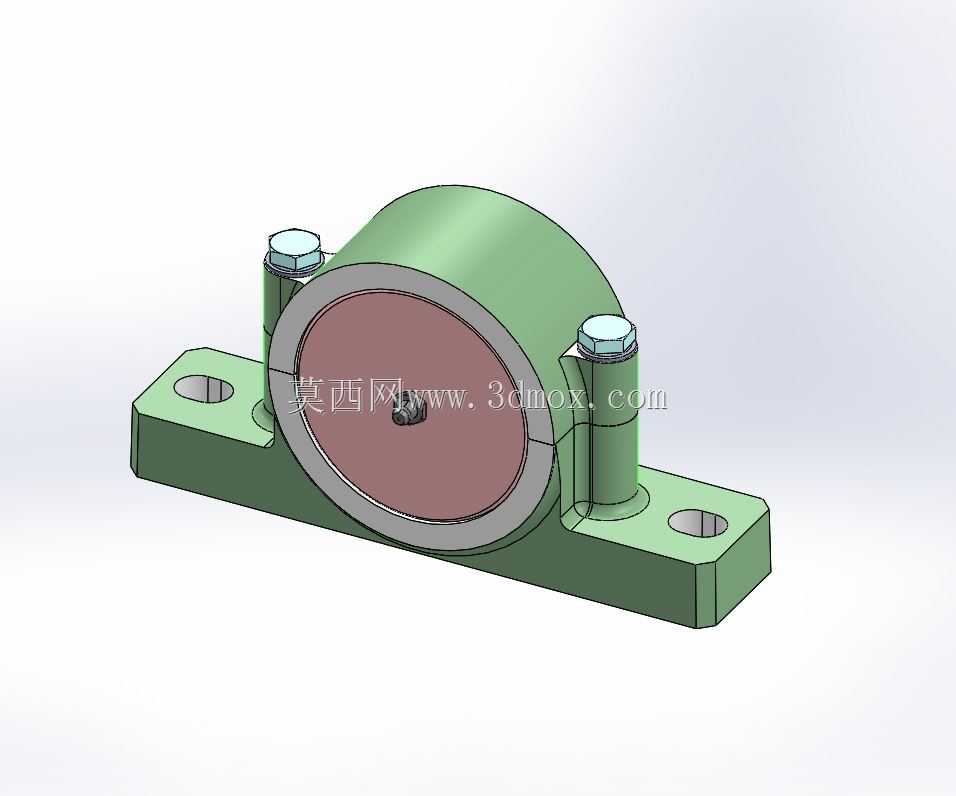

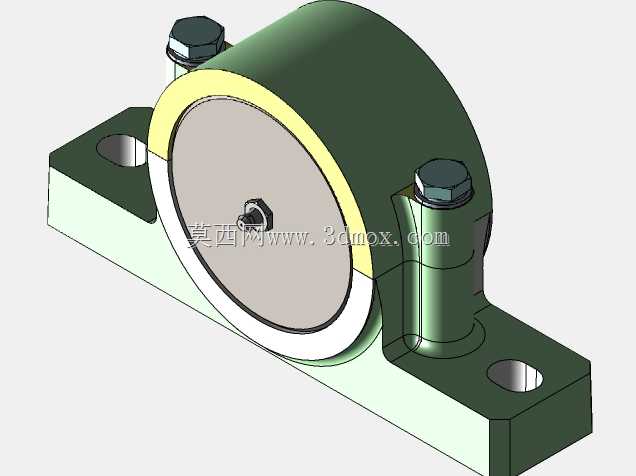

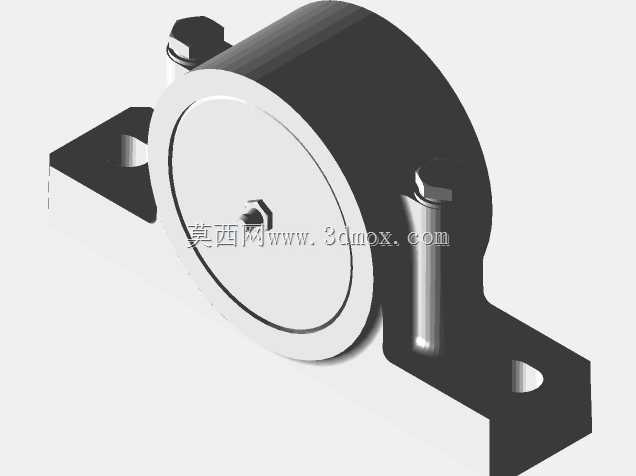

适配6308轴承的剖分式立式轴承座结构

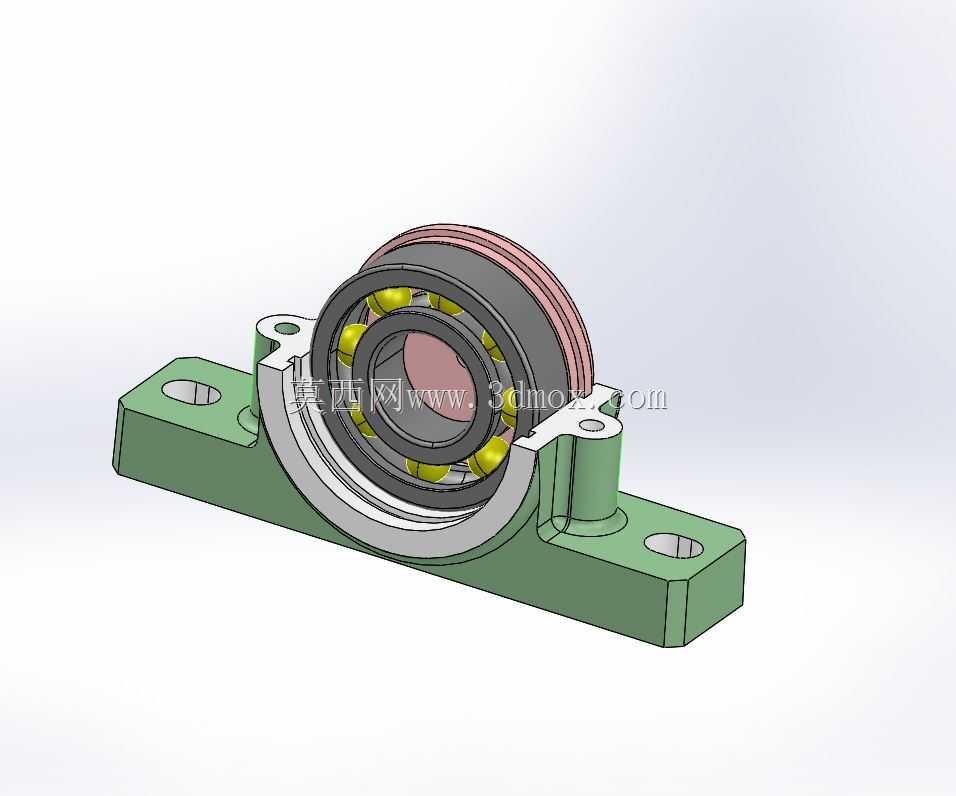

　　在常规带式输送、小型风机传动、轻工生产线辊筒驱动这类中低载荷传动场景里，轴承座是连接旋转轴与设备机架的核心支撑部件，这款适配6308深沟球轴承的剖分式立式轴承座，就是针对这类场景做的结构优化设计。日常设备运维中，整环式轴承座更换轴承时需要拆解轴端所有传动件，拆装工作量大，而这款剖分结构的设计，把轴承座拆分为底座与上盖两个部分，通过两根六角头螺栓实现锁紧固定，当需要更换轴承或者检查轴系磨损情况时，只需松开上盖的紧固螺栓即可掀开上盖取出轴承，不用完全拆解轴上的联轴器、链轮或者辊筒，能大幅缩短产线停机维护的时间，尤其适合连续生产、运维窗口短的轻工、物流输送场景。

　　从安装边界来看，底座采用对称式双安装孔设计，安装孔为沉孔结构，可适配内六角圆柱头螺栓或者外六角螺栓进行机架固定，两个安装孔的中心距按照常规6308轴承座的通用安装尺寸做了适配，能直接替换市面上同规格的标准立式轴承座，不需要对原有设备的安装机架做二次打孔改造，降低备件替换的适配成本。底座的底面为全平面加工结构，和设备安装面接触时能保证足够的接触刚度，避免轴系运行时出现支撑晃动，进而引发的轴承偏磨、轴跳动超差问题。

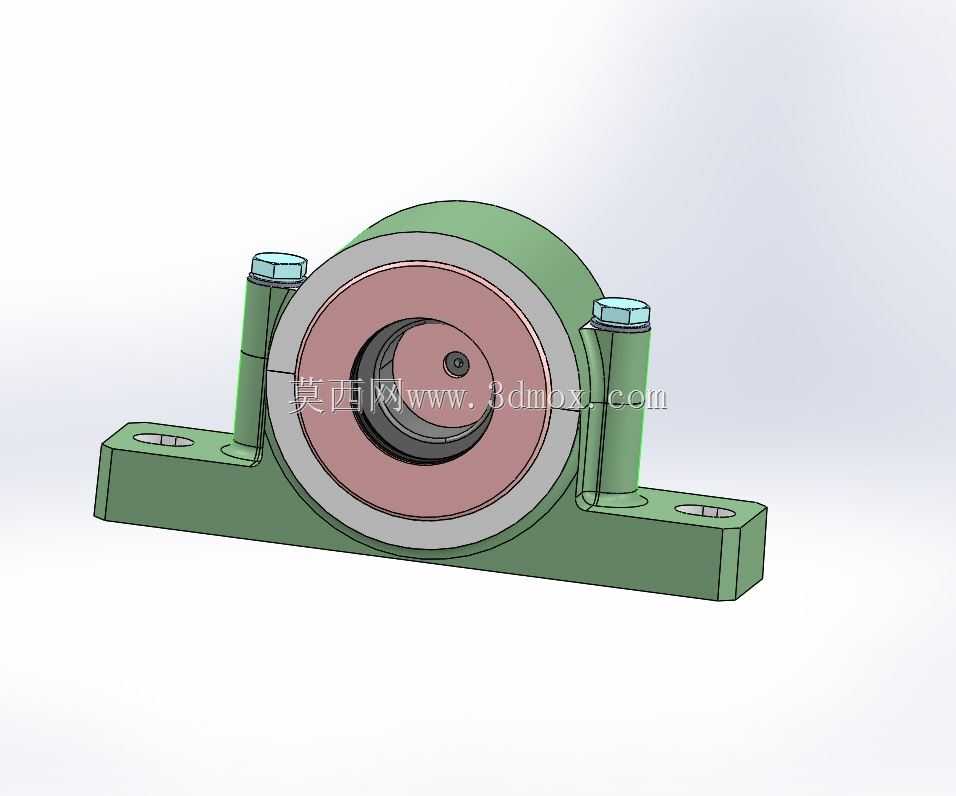

　　结构设计上，轴承座的内孔和6308轴承的外圈做了间隙配合公差设计，装配时可以轻松将轴承压入座体，同时上盖和底座的结合面做了精准的贴合加工，锁紧螺栓后能保证内孔的圆度，不会因为合模错位导致轴承外圈被卡滞，影响轴承的正常游隙。上盖的两个螺栓柱做了加厚处理，螺栓锁紧时的压紧力可以均匀分布在轴承外圈的上半部分，不会出现局部应力集中压伤轴承外圈的情况。座体的侧边做了适度的倒角处理，既可以去除加工后的锐边避免装配时划伤操作人员，也能减少铸件的应力集中点，提升部件的抗载荷能力。

　　实际使用中，这类轴承座主要承受径向载荷，适配的6308轴承可以满足中等转速下的传动支撑需求，座体的壁厚按照常规灰铸铁件的强度要求做了设计，在额定载荷下不会出现座体开裂、变形的问题，同时整体结构没有多余的冗余设计，在保证结构强度的前提下控制了整体重量，不管是新设备设计选型还是旧设备备件替换，都能很好的适配使用需求。
