纸盒杯成型加工自动化生产设备结构

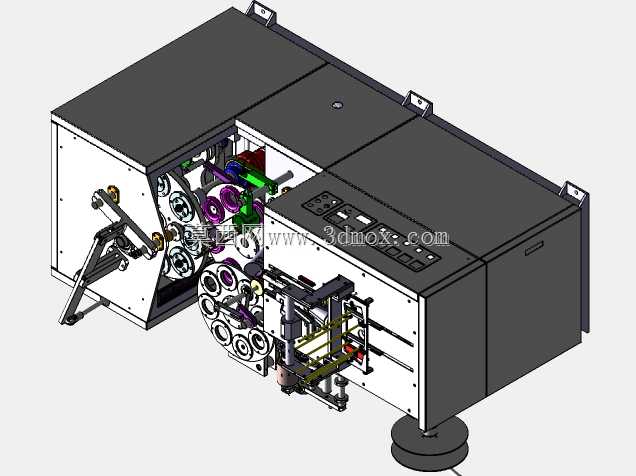

　　在一次性纸质杯具的量产加工场景中，这类集成式设备承担着从片材进料到杯体成型的全工序衔接作用，区别于分体排布的多工位连线设备，该结构将所有传动、执行、成型单元整合在一体式机架内部，大幅缩减了产线占用的车间横向空间，适合中小型包装制品厂的紧凑车间布局。从结构排布逻辑来看，设备的动力输入单元集中布置在机架左侧腔室，多组同步带轮、凸轮传动副沿主轴方向依次排布，不同直径的凸轮轮廓分别对应送料、折边、压合、脱模四个核心工位的动作时序，设计阶段通过调整凸轮轮廓曲线，将各工位的动作重叠区间控制在合理范围，既避免了机构干涉，又能压缩单工位的等待空程时间，提升整体加工节拍。设备中部的外露工位是杯体成型的核心作业区，多组导向杆沿送料方向平行布置，

　　对纸质片材的行进路径做双侧限位，避免高速送料过程中片材偏移导致的成型不良；压合机构采用导柱导向的直动结构，配合弹性压头保证杯体接缝处的压合压力均匀分布，减少局部虚粘、翘边的次品率。机架外侧的钣金护罩做了分段式设计，对应传动腔室的护罩预留了检修快拆口，日常维护时无需整体拆除护罩即可完成传动件的润滑、磨损件更换作业；设备底部设置了圆形安装底座，底座上预留了环形排布的螺栓固定孔，可直接与车间地面的预埋螺栓对接，安装时可通过底座上的调节螺钉微调设备水平度，保证主轴运转时的同轴度误差控制在允许范围内。考虑到纸质加工场景的粉尘问题，所有传动副的外侧都设置了防尘挡片，避免纸屑落入齿轮、凸轮啮合面造成的异常磨损；

　　操作侧的控制面板嵌入在右侧护罩的斜面区域，操作人员站在设备正面即可完成参数调整、启停操作，无需额外挪动站位。设备的出料端沿作业方向向外延伸，成型完成的纸盒杯可直接落入下方的接料输送带，无需额外增设转接机构，进一步简化了产线的配套结构。
