全自动口罩生产加工连线设备结构

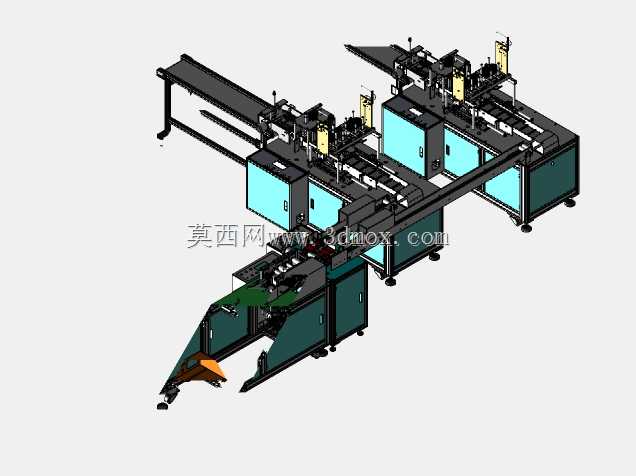

　　这套设备主要面向平面类民用防护口罩的规模化量产场景，可直接对接上游无纺布、熔喷布、鼻梁条、耳带原料放卷机构，完成从原料复合、折痕压型、鼻梁条植入、封边裁切到耳带焊接、成品出料的全流程连续作业，无需人工在工序间中转物料，适配日产能十万级以上的洁净生产车间布局。从结构布局来看，设备采用长条形连线排布，主体机架采用方通焊接后做烤漆防护处理，各功能工位沿主输送线方向依次排布，进料端设置多组独立放卷轴，分别承载不同层的原料卷材，放卷轴配备阻尼张力调节结构，避免原料送料过程中出现拉扯变形或松垮偏移的问题，保证各层材料复合时的对齐精度。中段核心加工区域集成了超声波焊接单元、滚切成型单元，折痕工位采用定制成型压轮，

　　可一次性压出口罩佩戴所需的三道折叠痕，压轮间隙可根据原料厚度做微米级微调，适配不同克重的无纺布原料；鼻梁条送料机构采用伺服牵引，可精准定长切断后植入口罩层间，封边工位的焊头做了仿形设计，焊接压力通过调压阀独立控制，避免出现焊穿或者虚焊的不良品。耳带焊接工位对称布置在输送线两侧，采用多组旋转焊头配合移载机构，可同步完成双侧耳带的送进、裁切、焊接动作，焊接完成的成品通过末端斜向出料滑槽输出，可直接对接后续的包装机进料端。设计过程中充分考虑了设备的维护便捷性，所有电气控制元件集中布置在机身侧面的密封电控柜内，柜门做了密封胶条处理，适配车间日常清洁消杀的环境要求；各运动工位都预留了安全防护门，配备安全联锁开关，防护门开启时设备自动停机，

　　避免操作人员误触运动部件。设备的安装边界需要预留至少1.2米的侧向维护通道，进料端需预留原料上料的操作空间，出料端对接后续设备时需保证输送面高度差控制在5毫米以内，避免成品卡滞；底部配备可调脚杯，可根据车间地面平整度调节设备水平度，保证长距离输送时皮带不跑偏。各运动模组的走线全部采用拖链防护，避免长期往复运动造成线缆磨损，气管沿机架内侧排布，所有气路接头都采用快插式结构，方便后期维护更换。
