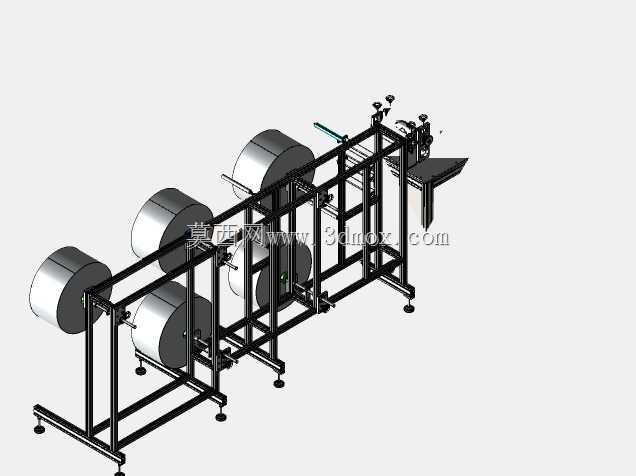

KN95口罩生产放卷输送机架结构设计

　　这套结构主要面向KN95口罩生产工序中的多层物料同步放卷与初段输送环节，适配口罩生产前端的无纺布、熔喷布、热风棉等多卷原材料的同步供料需求，在防护用品生产车间的口罩生产线前端工位承担物料承载、张力预调节、导向输送的核心作用。从实际产线布局来看，该结构安装于口罩打片机前段，需要匹配后续工序的进料高度与走料速度，整体采用方管型材搭建焊接式框架，底部配置可调脚杯，可在车间水泥地面或环氧地坪上完成水平度调节，抵消地面不平整带来的机架晃动问题，避免多卷物料放卷时出现走料偏移、张力不均的情况。设计过程中优先考虑了多卷物料的排布逻辑，六组放卷轴分层错位布置，既保证每卷原料的安装空间足够，操作人员更换料卷时不会出现相邻料卷干涉，

　　也能让各层物料在进入后续复合工位前保持合理的走料角度，减少物料弯折带来的褶皱问题。机架上预留了多组导向辊的安装位，可根据实际生产的物料层数调整导向辊的数量与位置，走料路径上的过辊均采用轻量化设计，转动阻尼控制在合理区间，避免放卷过程中因过辊阻力过大导致物料拉伸变形，影响口罩成品的过滤性能与外观平整度。框架侧边设置的张力调节组件，可针对不同材质、不同厚度的原料单独调整放卷张力，适配从25g到50g不等的各类口罩生产用无纺布、熔喷材料，避免张力过大导致的材料断料，或是张力过小导致的材料堆叠跑偏。出料端的接驳结构可直接对接后续的口罩压合、打片工位，安装边界上整体宽度控制在常规产线通道允许的范围内，长度方向预留了足够的料卷安装空间，

　　最大可适配直径600mm的标准口罩生产原料卷，减少生产过程中更换料卷的频次，降低一线操作人员的劳动强度。整个机架的型材选型经过承重校核，满装六卷原料时框架形变量控制在允许范围内，长期运行不会出现框架变形导致的走料精度下降问题，各放卷轴的同轴度公差经过设计优化，保证料卷转动时无径向跳动，进一步保障走料的稳定性。
