电动线缆自动收卷缠绕设备结构设计

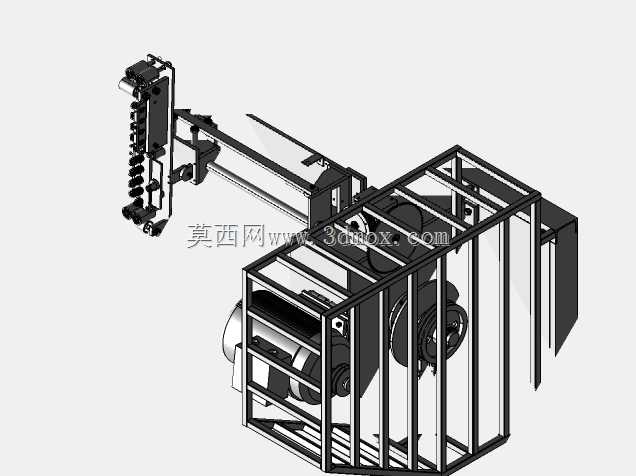

　　在电线电缆生产加工、线束分装以及工程现场线缆回收的作业场景中，线缆收卷环节的效率直接影响整条产线的流转节奏，传统人工排线收卷的方式不仅劳动强度大，还容易出现排线错位、线缆弯折损伤、收卷松紧度不均的问题，这款电动线缆收卷缠绕设备的三维结构，正是针对这类实际作业痛点完成的结构设计。从整体布局来看，设备采用框架式方管焊接主机身作为承载基础，左侧伸出的悬臂导向机构集成了多组导向轮与张力调节组件，线缆从进线端进入后，会依次经过竖向排列的导向轮组完成校直，导向轮的槽型尺寸适配常规圆截面线缆的外径范围，轮体采用带轴承的转动结构，避免线缆表面绝缘层在牵引过程中被刮擦磨损。悬臂部分与主机身的连接位置设置了横向滑移导轨，配合主机架内部的动力传动结构，

　　能够在收卷过程中带动导向机构沿卷盘轴向做匀速往复移动，保证线缆能够逐层均匀排布在卷盘上，不会出现局部堆叠或者空隙过大的问题。主机架内部集成了动力驱动单元与卷盘装夹结构，驱动端采用减速传动结构输出稳定扭矩，能够适配不同规格的线缆收卷张力需求，卷盘装夹位置采用可调节的顶紧结构，无需额外工具就能快速完成不同内孔尺寸卷盘的装夹与拆卸，适配现场常用的多种标准线缆卷盘规格。设备的安装边界设计充分考虑了车间现场的布置需求，主机身底部预留了地脚安装孔位，既可以直接固定在地面做固定式收卷作业，也可以加装脚轮组件转换为移动式设备，适配不同作业场景的位置调整需求。悬臂的伸出长度经过结构校核，在保证导向行程足够覆盖最大宽度卷盘的前提下，

　　尽量控制整体占地尺寸，避免设备在车间内占用过多通道空间。从结构设计的细节来看，所有转动副位置都预留了润滑与维护空间，导向轮、滑移导轨、传动部件的位置都设计了可拆卸的防护盖板，日常维护时不需要拆解主体框架就能完成润滑、易损件更换的操作。设备的张力调节组件采用弹性压合结构，能够在收卷速度出现波动时自动补偿线缆张力，避免因为瞬时拉力过大拉细线芯或者拉裂绝缘层，也不会因为张力过小导致收卷完成的线盘松散垮塌。在实际应用中，这类设备既可以集成到线缆挤出生产线的末端作为在线收卷单元，也可以单独布置在线束加工车间完成定长裁线后的成卷包装，还能用于电力施工现场的旧线缆回收复卷作业，结构上的模块化设计让设备能够根据不同的使用需求加装计米轮、

　　断线检测等附加组件，不需要对主体结构做大幅改动。整个三维结构完整还原了设备的装配关系，从框架焊接件的拼焊位置、紧固件的选型布置到运动部件的行程限位都做了准确的还原，能够直接作为结构优化、非标改型的设计基础，帮助设计人员快速完成适配特定场景的设备调整，减少从零开始建模的重复工作量。
