小型立式砂带打磨磨削设备结构

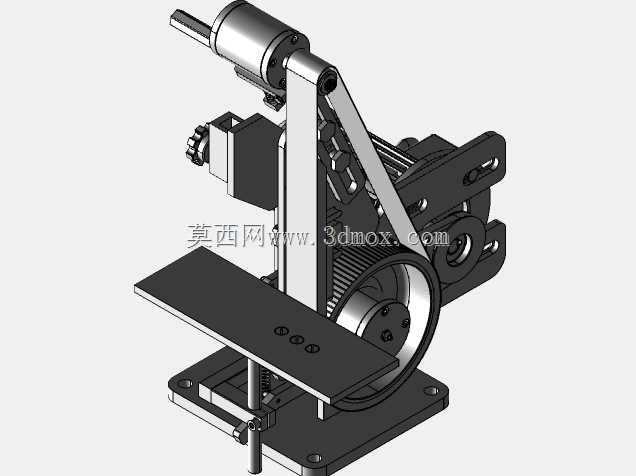

　　这套小型立式砂带打磨设备的结构设计，核心面向小尺寸工件的去毛刺、刃口修磨、平面抛磨场景，常见于五金加工车间的工位级工序配套、小型维修工坊的零件修配、模型制作场景的精细打磨作业，相比大型落地式砂带机，它的占地尺寸控制在极小范围，底座安装孔位适配常规工装台的固定需求，不需要单独做设备基础，直接通过螺栓锁紧在标准工作台面即可投入使用，安装边界预留了足够的操作空间，不会和台面上的虎钳、量具等其他工装产生干涉。从功能结构来看，设备采用立式悬臂布局，驱动轮、张紧轮、接触轮的排布经过受力校核，砂带运行的包角设计兼顾了磨削接触面积和张紧力稳定性，前端的水平工作台作为工件支撑面，台面开设的定位槽可以配套简易挡块，实现工件打磨时的进给导向，

　　避免手持工件出现角度偏移；张紧机构采用侧置调节结构，不需要拆解外护件就能快速完成砂带更换和张紧度调整，日常维护的操作门槛很低。设计思路上优先考虑了工位级设备的操作便利性，驱动单元布置在机架后侧，通过带传动将动力传递到主动轮，传动路径做了简化，减少了不必要的传动损耗，机架的支撑臂采用加厚板材折弯成型，在砂带高速磨削产生的持续振动下，不会出现结构共振导致的打磨纹路不均问题；接触轮的安装位预留了角度调整余量，可以根据不同的打磨需求更换不同硬度的接触轮，适配平面磨削、圆弧面修磨、焊缝打磨等不同工序要求。设备的操作高度适配人工站立作业的舒适区间，工作台面的高度刚好对应操作人员的小臂自然放置位置，长时间手持工件打磨也不容易产生操作疲劳，

　　砂带外侧的护罩结构做了安全防护设计，能避免砂带意外断裂甩出的风险，同时预留了除尘接口，可以配套小型工业吸尘器收集打磨产生的金属碎屑，维持工位环境整洁。整套结构的零件拆分符合常规机加工的工艺要求，大部分结构件采用板材切割、折弯、钻孔工序即可加工完成，没有复杂的异形曲面结构，加工成本可控，装配环节的公差配合要求适配普通机加工车间的加工精度，不需要高精度的加工设备就能完成整机组装，对于需要自制工位打磨设备的小型加工厂、设备维修部门来说，这套结构的参考价值很高，可以直接根据自身的打磨工件尺寸、动力配置需求做参数调整，快速落地适配自身工序的打磨设备。
