框架式工业物料处理集成装置结构设计

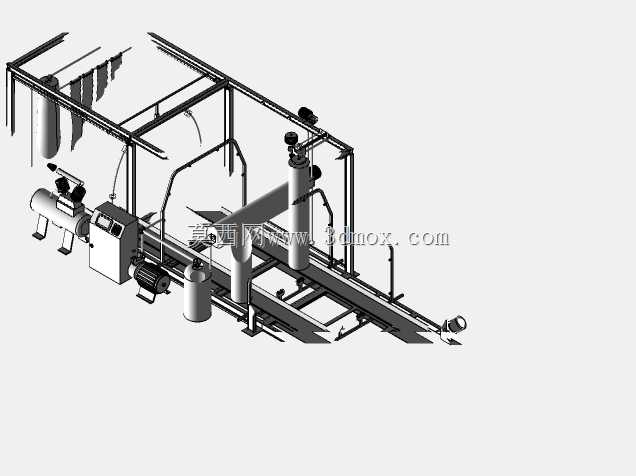

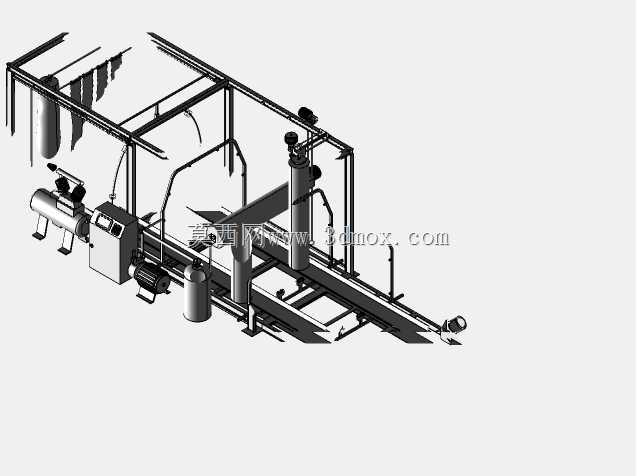

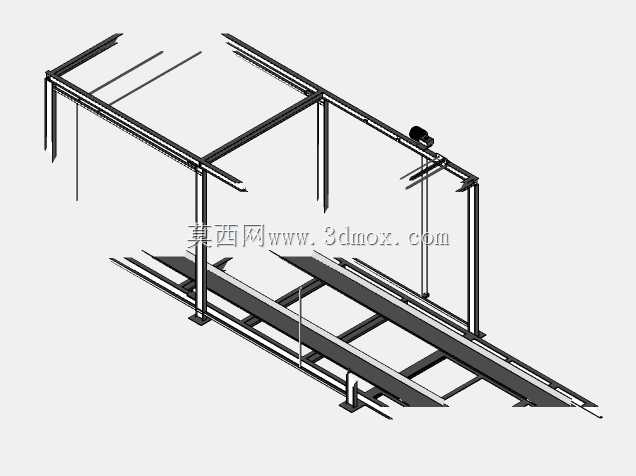

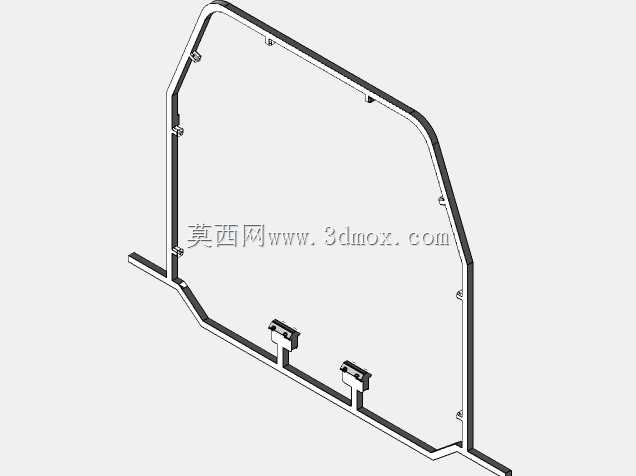

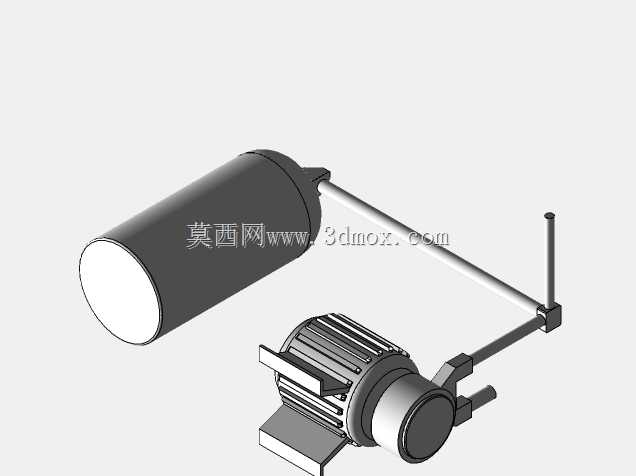

　　这套集成式工业处理装置的三维结构，主要面向散料或流体类物料的连续处理作业场景，常见于农产品初加工、小型化工配料、建材原料预处理等生产环节，可完成物料的输送、暂存、介质混合及输出全流程作业，替代传统分散式单机排布带来的管路冗余、占地过大问题。从结构布局来看，整体采用方管焊接成型的框架作为承载主体，框架型材选型兼顾承重与轻量化需求，上层预留悬挂安装位可适配滤袋、导流组件等附属结构，中层布置核心处理罐体与动力单元，下层集成带式输送机构，各功能模块沿框架纵向分层排布，大幅压缩设备整体占地边界，安装时仅需按照框架底部地脚孔位完成地面固定，即可完成主体定位，无需额外搭建外部支撑结构。装置左侧集成的动力单元包含驱动电机与泵体组件，

　　通过硬管与中部的立式处理罐体连通，罐体顶部配置控制阀组与检测接口，可根据工艺需求接入蒸汽、清洗液等不同介质，罐体侧面设置的观察位可实时查看内部物料处理状态，罐体底部通过变径接头与下方输送机构衔接，处理完成的物料可直接落至输送皮带，沿水平方向输出至下一生产工位。设计过程中优先考虑了管路走线的合理性，所有工艺管路沿框架立柱内侧排布，通过管卡固定避免作业过程中产生振动干涉，电气控制箱独立布置在框架侧方操作位，箱体高度适配站立操作的人机工程要求，操作面板朝向操作人员常规站立方向，减少日常巡检与参数调整的动作幅度。框架侧方预留的扩展接口可根据实际生产需求加装计量组件、除尘罩或分拣工位，无需对主体框架做切割改动，各功能模块之间采用快装接头连接，

　　日常维护时可单独拆解单个组件进行检修，不影响其他模块的结构完整性。输送机构的驱动辊与张紧结构布置在框架端部，皮带下方设置托辊组减少重载下的皮带形变，两侧的挡边结构可避免物料在输送过程中洒落，整体结构的安装边界可适配常规车间进门尺寸，无需在设备进场时拆除墙体或门框，各部件的重心均落在框架支撑范围内，运行过程中不会出现偏载倾覆的风险。
