方管型材自动切割送料一体加工设备

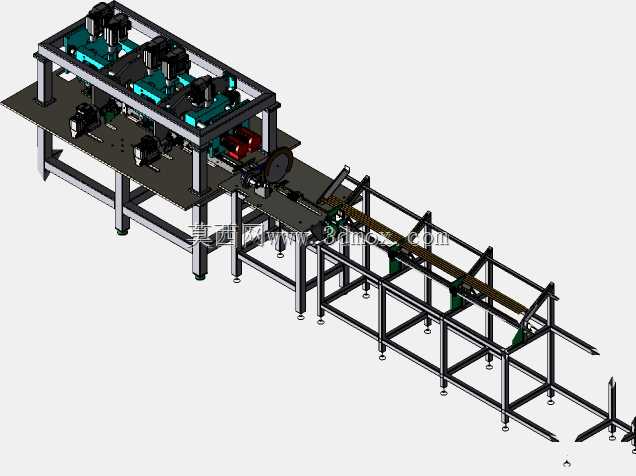

　　这款设备主要面向金属型材加工场景，针对方管、矩形管等长条型金属型材的定长裁切工序设计，在钢结构加工、五金制品生产、家具金属框架制造等车间产线中，可替代传统人工送料配合单台切割机的作业模式，解决人工送料尺寸偏差大、长型材搬运对位劳动强度高、多工序衔接等待耗时久的实际生产痛点。设备整体采用分段式机架布局，沿型材送进方向依次排布上料承托段、送料驱动段、裁切执行段、出料承托段，各段机架通过地脚调节螺栓与车间地面固定，安装时需保证各段输送辊道的上平面共面，送料方向的直线度偏差控制在每米0.2mm以内，避免长型材送进过程中出现卡滞、跑偏问题。上料承托段采用倾斜式辊道设计，依靠型材自重实现单根型材的自动上料对位，

　　无需额外配置上料机械手即可完成待加工型材的初步就位，适配常规6米定长的商用型材原料，承托辊采用包胶结构，避免型材表面在送进过程中出现划伤。送料驱动段配置多组伺服控制的夹送辊组，可根据型材截面尺寸调整夹送辊的压紧间隙，送进精度可控制在±0.1mm范围内，满足高精度裁切的尺寸要求，同时夹送辊组带有压力反馈调节，针对薄壁型材可自动降低压紧力，避免型材出现夹痕变形。裁切执行段采用多主轴并行布局，可同时完成型材的切断、端部倒角等多道工序，裁切工位配置有型材夹紧机构，在裁切动作执行前自动将型材完全固定，避免裁切过程中型材窜动导致的切口倾斜、毛刺过大问题，裁切产生的金属碎屑通过机架下方的排屑槽统一收集，便于车间日常清理维护。

　　设计过程中充分考虑了长型材加工的挠度变形问题，在送料路径上每隔800mm设置一组辅助承托辊，承托辊高度可根据型材截面尺寸微调，保证长型材在送进过程中始终保持水平状态，避免因型材自重下垂导致的送料尺寸误差。设备的操作工位设置在裁切段侧方，配置有安全防护光栅，操作人员误入作业区域时设备会自动暂停运行，避免安全事故发生，各运动部件均配置有防尘护罩，可适配金属加工车间多粉尘的作业环境，降低设备日常维护频次。
