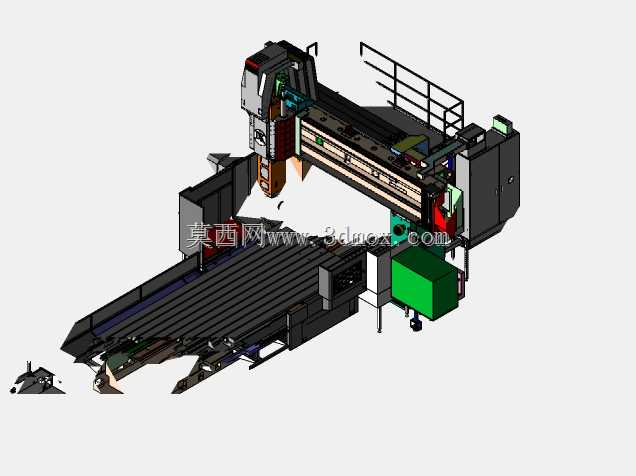

龙门式双立柱数控加工中心整机结构

　　这款龙门架构的数控加工设备，主要面向大型钣金件、结构钢件、大型模具胚料的平面铣削、钻孔攻丝、型腔铣削加工场景，在重型机械制造、轨道交通构件加工、大型模具生产车间的粗精加工工位都能适配，相比立式加工中心，它的跨距更大，工作台承载能力更强，可装夹长度数米的重型工件完成一次装夹多工序加工，减少工件二次装夹带来的定位误差。从结构设计来看，设备采用固定横梁式龙门布局，两侧立柱与床身底座采用一体式刚性连接设计，床身内部布置有密集的加强筋结构，抵消重切削时的切削振动，保证加工过程的刀具稳定性。横梁上搭载的滑枕式主轴单元可沿横梁横向导轨做X向进给，滑枕自身可沿溜板做Z向垂直进给，工作台沿床身导轨做Y向纵向进给，

　　三个进给轴均采用重载直线导轨搭配大直径滚珠丝杠传动，可承受大切深下的轴向与径向载荷，主轴单元配套高速精密轴承组，可适配不同规格的铣刀、钻头、镗刀等加工刀具，满足不同工艺的加工需求。设备的操作侧布置有悬挂式操作站，方便操作人员在工件装夹位置就近调整设备参数，床身外侧设置有全封闭的防护钣金结构，可阻挡切削过程中飞溅的切屑与切削液，避免车间环境被切削液污染，顶部的防护栏是设备检修通道的安全防护结构，方便维护人员定期检查横梁上的传动部件、润滑管路。设备的电气柜、冷却系统、润滑系统均集成布置在床身侧方的预留安装位，冷却系统配套大流量冷却泵，可将切削液直接输送到刀具切削区域，带走切削热量同时冲掉加工产生的切屑，

　　切屑可通过工作台下方的排屑机构输送到设备外部的集屑车，减少人工清理切屑的工作量。从安装边界来看，这类设备需要提前在车间浇筑符合承重要求的混凝土地基，预留地脚螺栓安装位置，设备周边要预留足够的工件吊装、人员操作、维护检修的空间，吊装工件时要注意避开设备的横梁、主轴等精密部件，避免碰撞造成导轨或主轴精度损伤。设计这类大型机床结构时，需要重点考量大件的刚性匹配，避免出现导轨安装面变形导致的进给卡滞、加工精度超差问题，同时要合理布置各管线的走向，避免进给运动过程中管线被拉扯、磨损，影响设备长期运行的稳定性。
