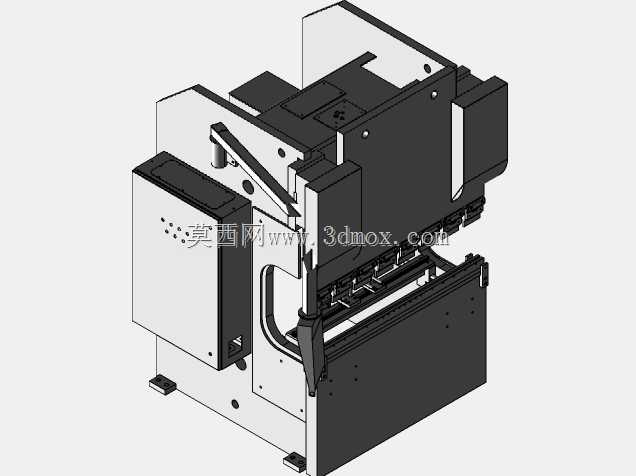

吉约丁总线下驱式金属板材剪切压力机结构

　　这款下传动式剪板压力机，主要面向钣金加工、五金制品、钢结构预制件生产车间的板材定尺下料工序，区别于上传动剪板机的高位油缸布局，整机将主驱动油缸、储能组件集成在机身下部腔体，能有效降低整机重心，车间部署时无需额外做高位承重的厂房适配，常规层高4米以上的工业厂房即可完成安装就位。从结构设计逻辑来看，机身采用整体焊接的闭式框架结构，左右侧板与上下横梁通过坡口焊接后做去应力退火处理，长期满负载运行下的机架形变量控制在0.2mm/米以内，能保障剪切刃口的平行度公差稳定，避免剪切过程中出现板材啃边、毛刺超差的问题。上刀架采用斜刃剪切设计，剪切角可根据板材厚度在1度到3度区间调整，剪切薄板时调小剪切角能减少板材的扭曲变形，

　　剪切厚板时适当增大剪切角可降低主驱动的负载峰值，适配0.5mm到6mm厚度的冷轧钢板、铝板、不锈钢板的定尺剪切作业。设备前部配置的托料架与后挡料机构采用线性导轨导向，挡料定位精度可达±0.1mm，批量下料时无需反复测量划线，操作人员仅需将板材靠紧后挡料即可触发脚踏开关完成剪切，单班次下料效率较手动剪板提升6倍以上。机身操作侧设置的防护格栅与安全联锁开关，能在防护装置未完全闭合时切断驱动回路，避免操作人员误触刃口引发安全事故，下部集成的液压站采用风冷散热结构，连续4小时满负载运行时油温不会超过55摄氏度，无需额外外接冷却水回路，降低车间部署的管线改造成本。安装边界方面，整机底部预留6个M20的地脚螺栓安装孔，

　　地面基础做150mm厚度的C25混凝土硬化即可满足承重要求，设备后侧预留300mm的维护空间，用于液压阀组、滤芯的日常检修更换，操作侧预留不小于1.2米的上下料操作空间，即可满足单人上下料的作业动线需求。整机的管线全部采用内藏式布局，外露部分加装金属波纹管防护，避免车间内的金属碎屑、焊渣飞溅损伤液压管线与电气线路，适配多粉尘、多金属碎屑的粗加工车间作业环境。
