开式偏心传动冲裁冲压设备结构

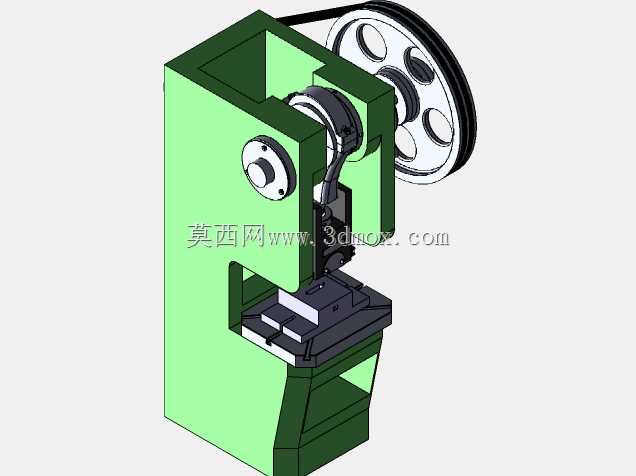

　　这套偏心式冲压设备的三维结构，针对中小批量五金件冲裁、浅拉伸、压印工序的车间应用场景搭建，在日用五金、电子接插件、小型家电钣金件的加工产线中十分常见，可适配单工序落料模、复合模、简单连续模的安装使用，替代人工敲击成型的低效作业方式，保障冲压工序的成型精度与作业一致性。从结构设计逻辑来看，设备采用开式C型机架布局，这种结构的核心优势是操作空间开阔，操作人员可从三个方向完成上下料作业，适配小型加工车间灵活换模、多品种小批量的生产需求，机架采用整体焊接后去应力处理的结构思路，喉口深度经过核算，可覆盖常见幅面的小型冲压件加工范围，工作台面预留标准T型槽安装位，可快速适配不同规格的模具垫板，无需额外加工转接结构。

　　传动端采用偏心曲柄结构搭配大直径飞轮蓄能，飞轮通过V带与驱动电机连接，蓄能飞轮的设计可在冲压瞬间释放足够的冲压力，降低电机瞬时负载冲击，偏心轴的偏心距经过参数匹配，对应设备的额定行程可满足常规冲裁、浅拉伸的行程需求，滑块部分设置有导轨导向结构，可抵消冲压过程中的侧向力，减少滑块运动过程中的偏摆，保障凸凹模的对中精度，延长模具使用寿命。设备的安装边界经过合理规划，整体占地面积适配小型车间的设备排布需求，底部预留地脚螺栓安装孔，可直接固定在混凝土地基上，无需额外制作复杂的安装基座，机身侧面预留电机安装位与传动带防护罩安装点，可在完成总装后快速加装安全防护结构，满足车间作业的安全规范要求。离合器与制动器的安装位在偏心轴端预留，

　　可根据实际使用需求选配刚性离合器或者摩擦离合器结构，适配不同的作业频次需求，滑块底部设置标准模柄安装孔，可快速装夹标准规格的上模，减少换模时的调校时间。在结构细节处理上，机架的受力部位做了加厚加强处理，对应C型机架喉口处的应力集中位置做了圆弧过渡结构设计，减少长期冲压负载下的机架变形量，保障设备长期使用后的精度保持性，传动部分的轴承安装位预留了润滑通道，可在日常维护时快速加注润滑脂，减少传动部件的磨损。
