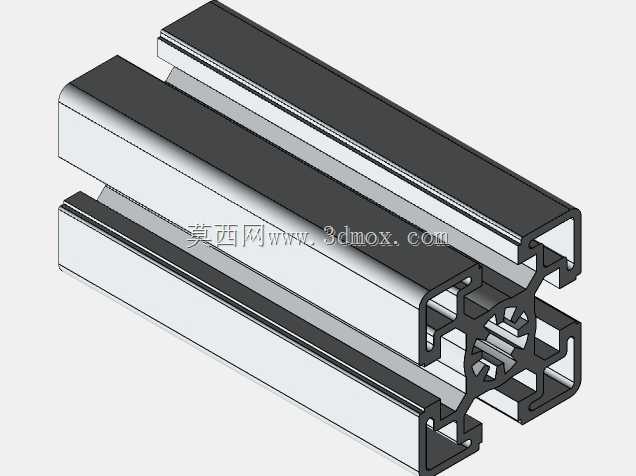

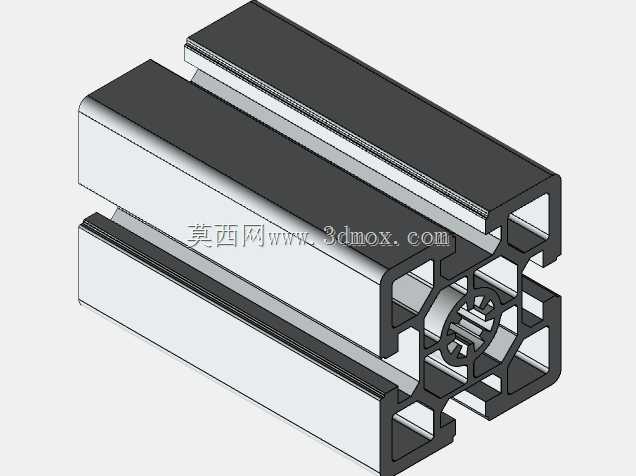

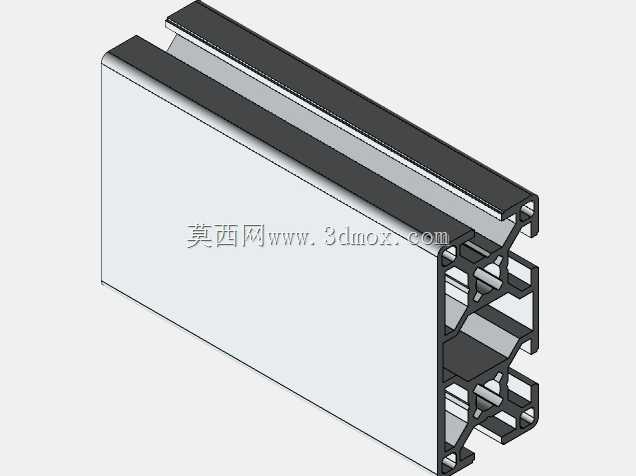

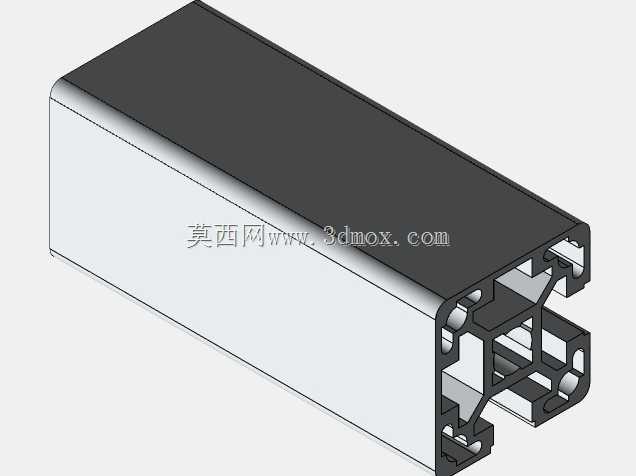

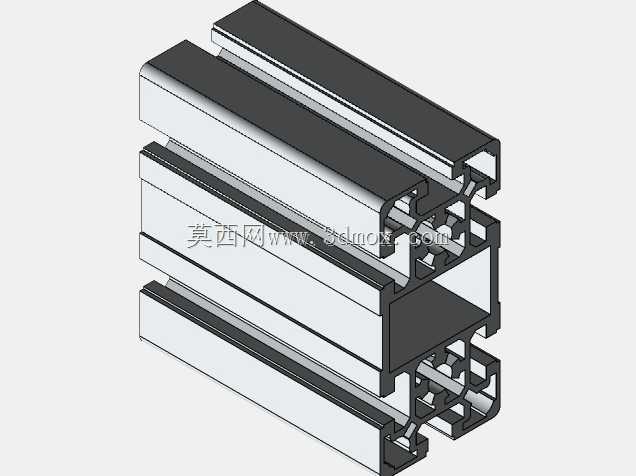

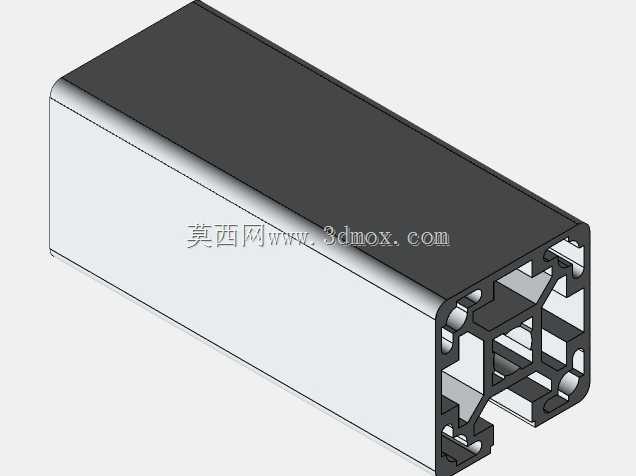

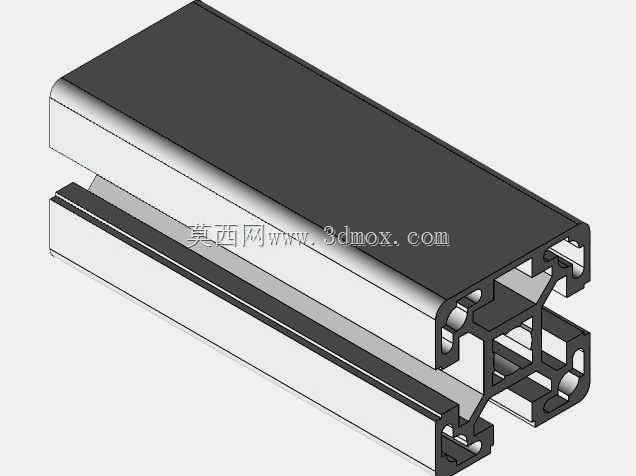

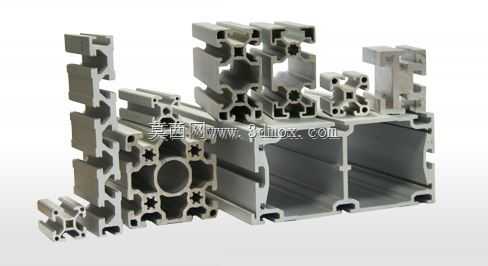

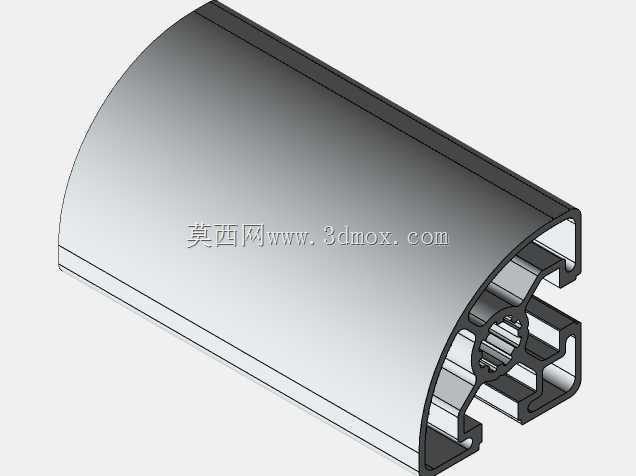

多规格工业挤压铝合金型材截面结构

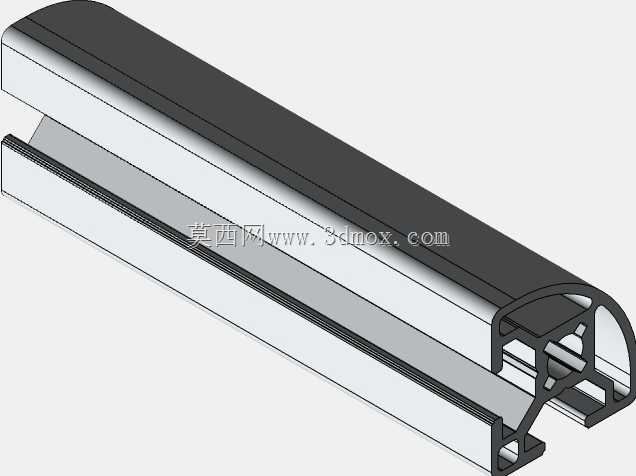

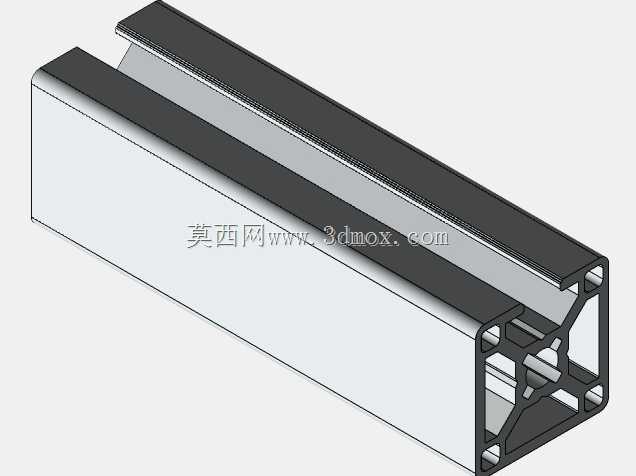

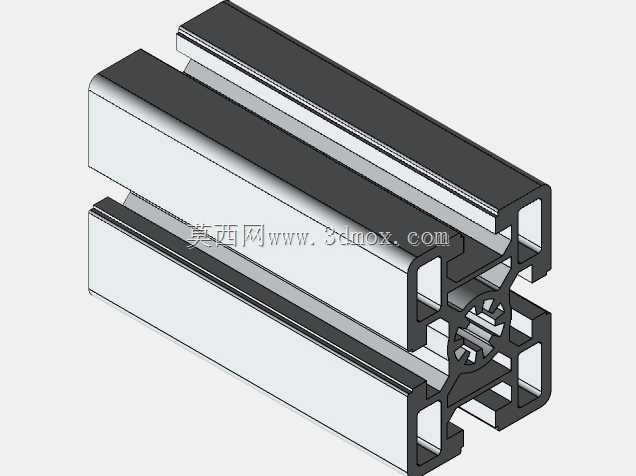

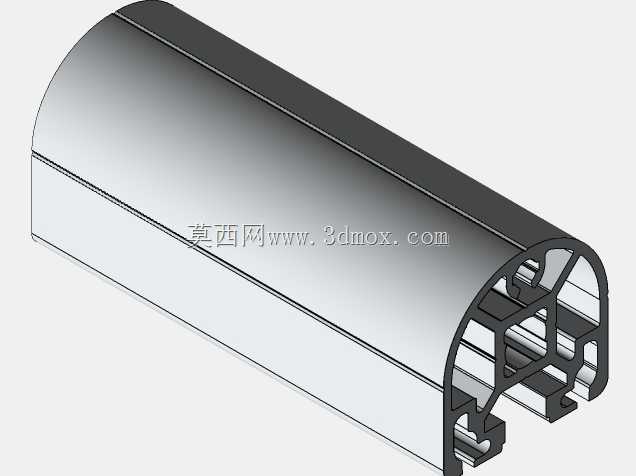

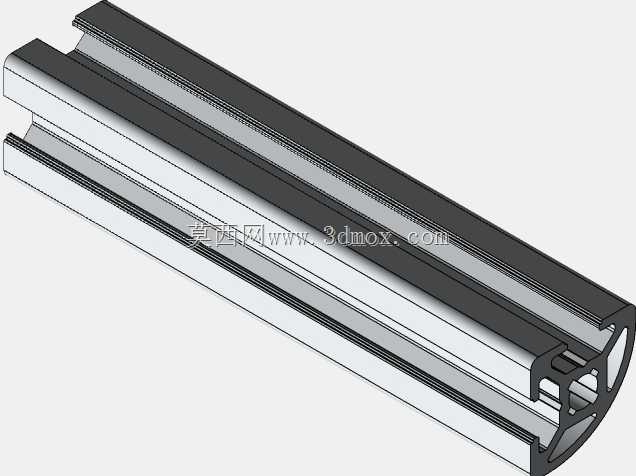

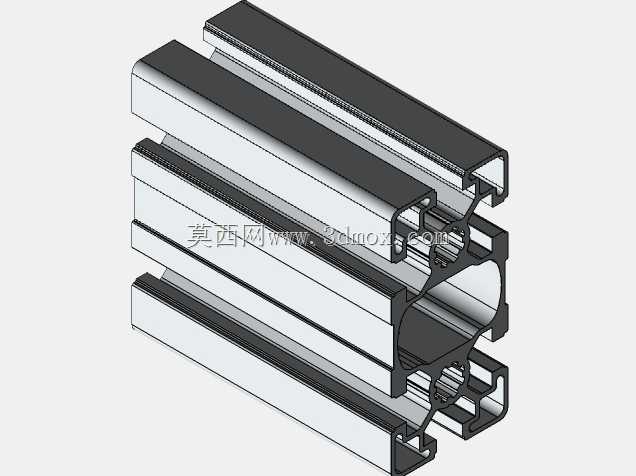

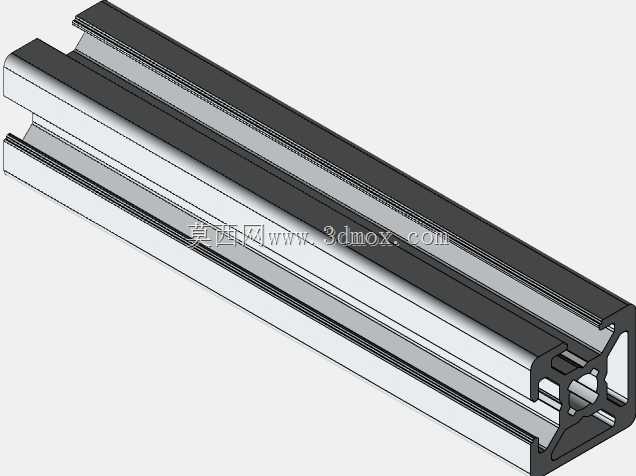

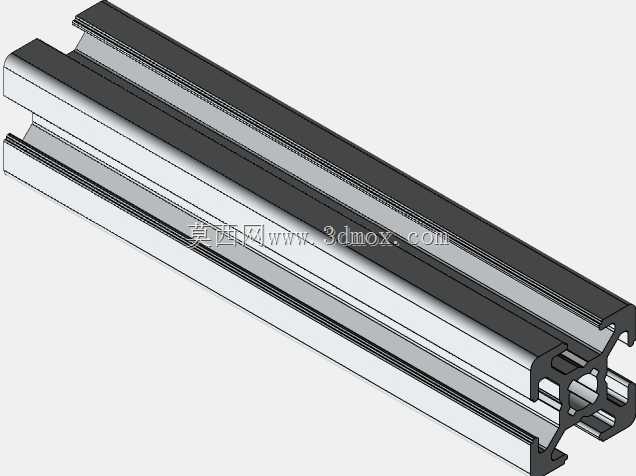

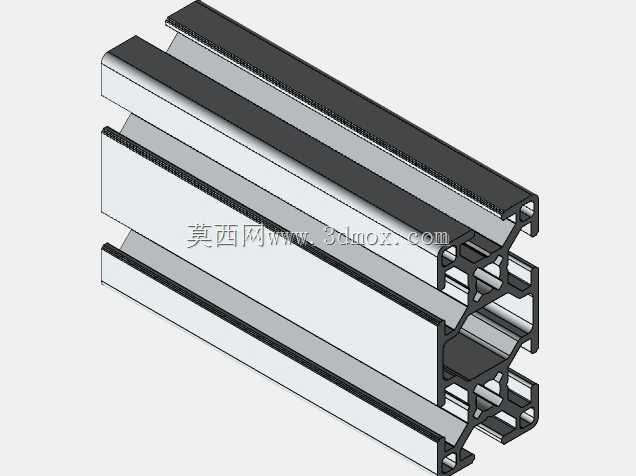

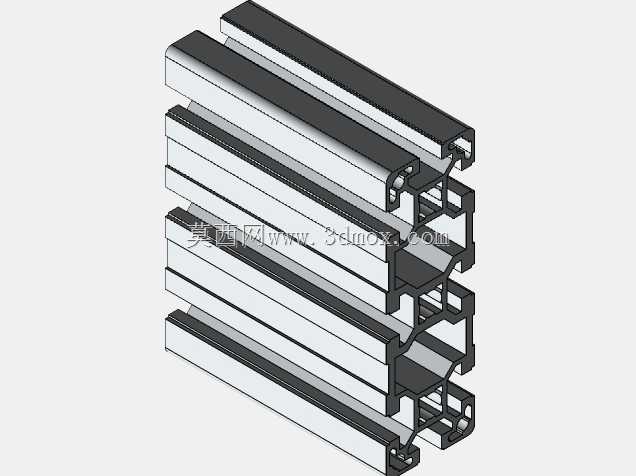

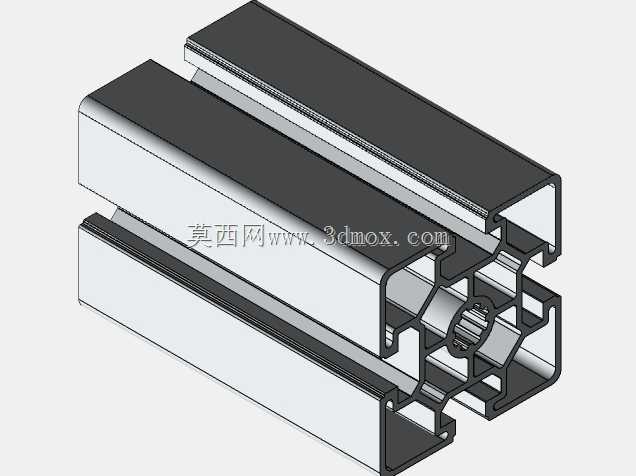

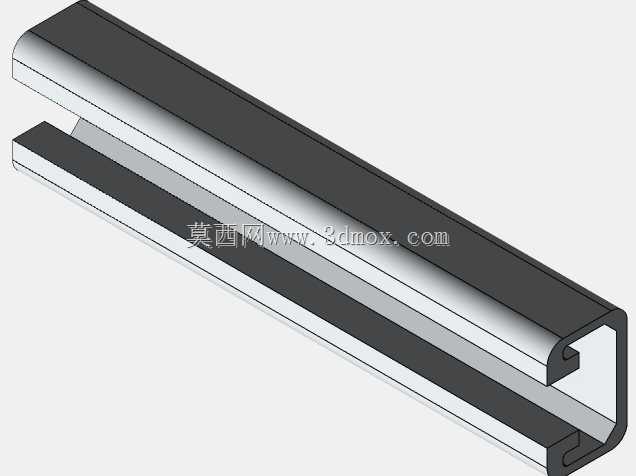

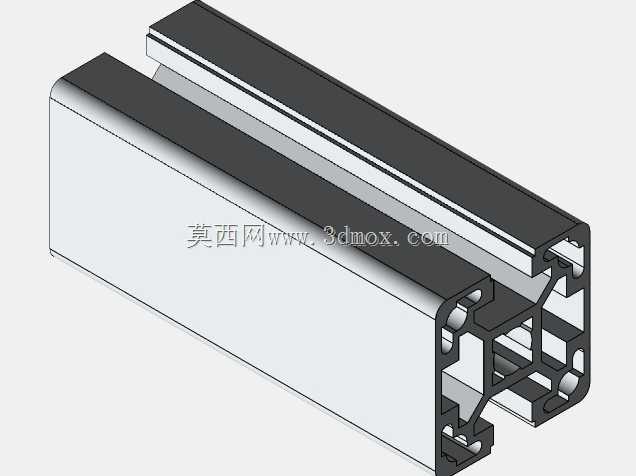

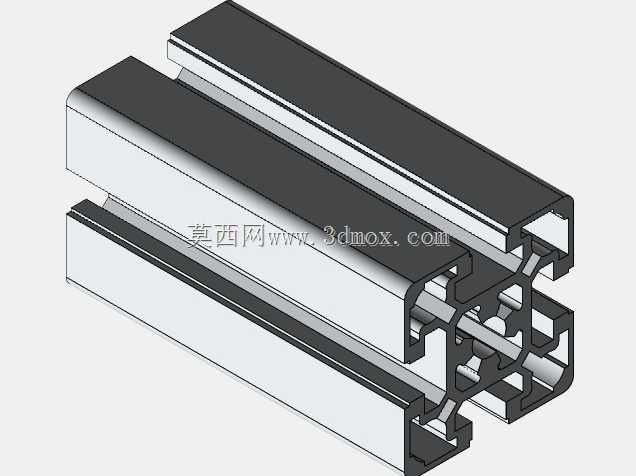

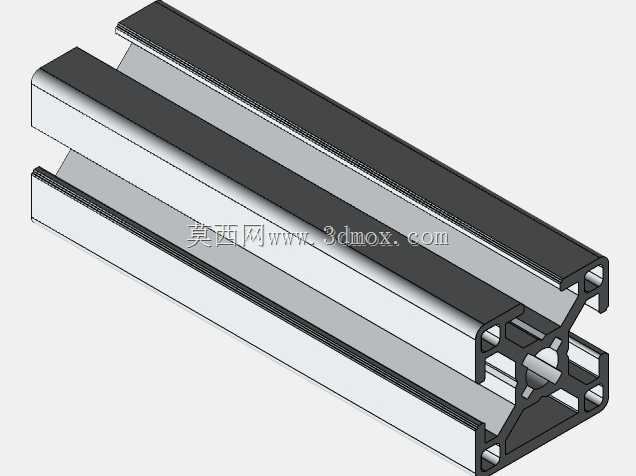

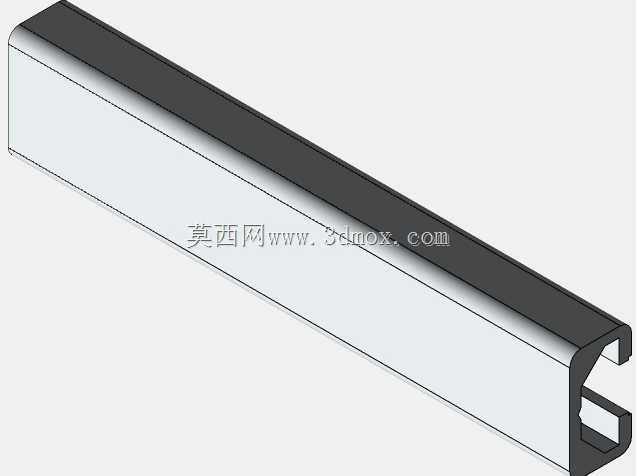

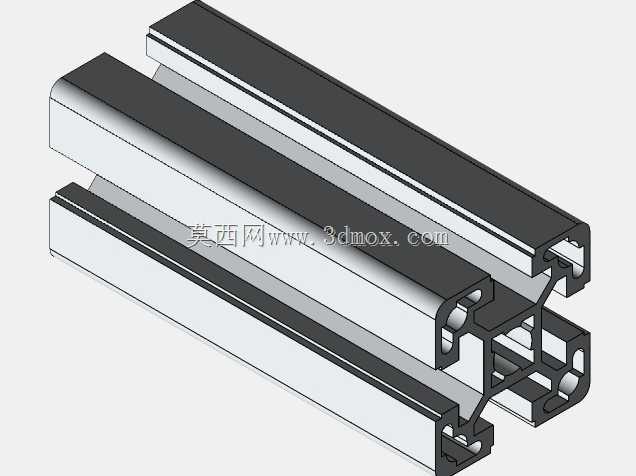

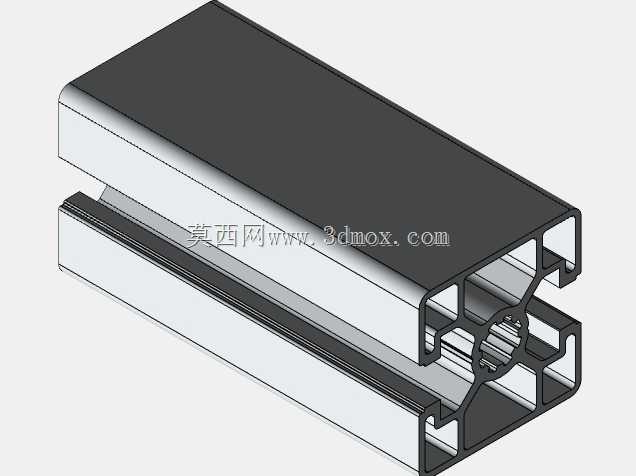

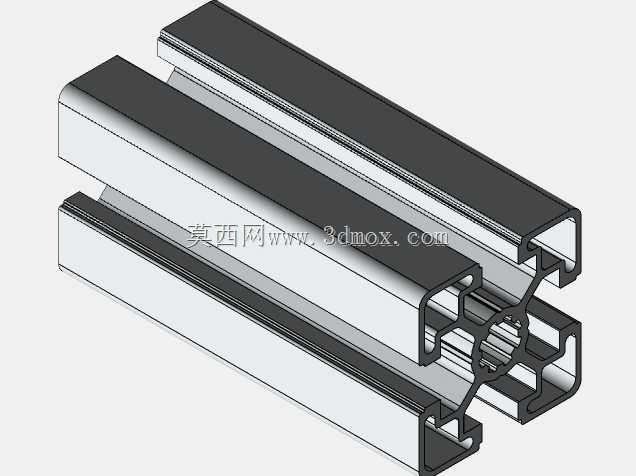

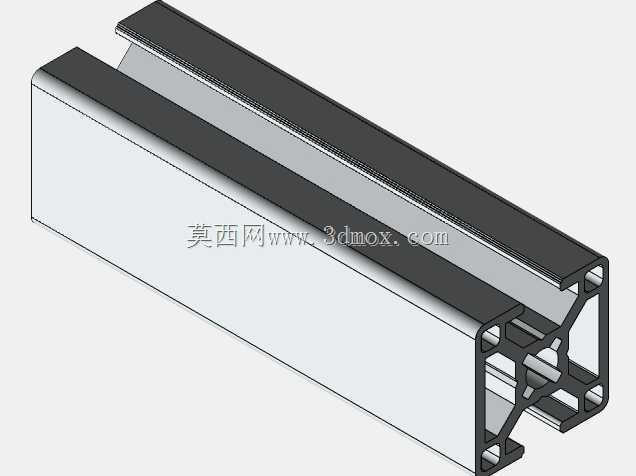

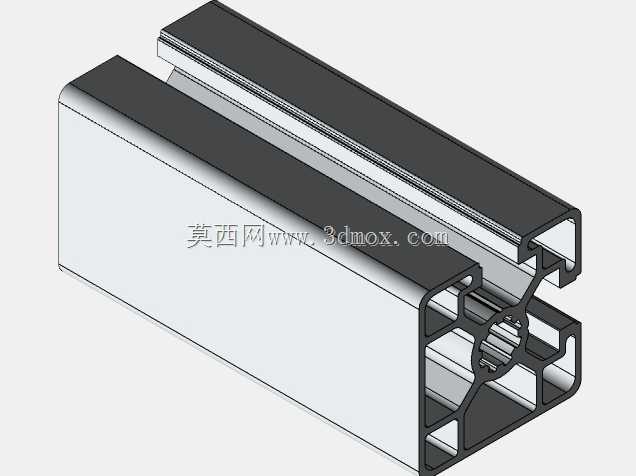

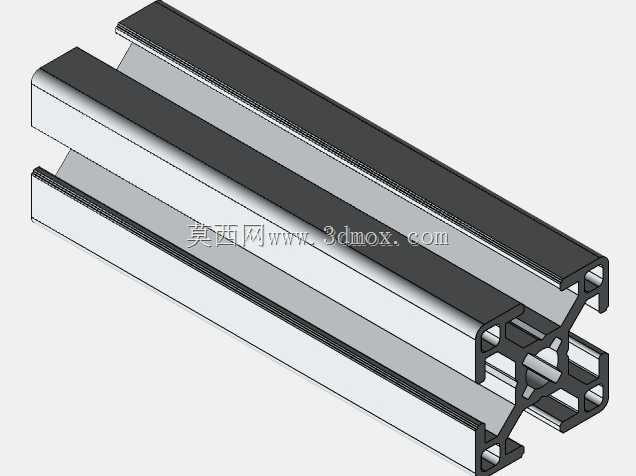

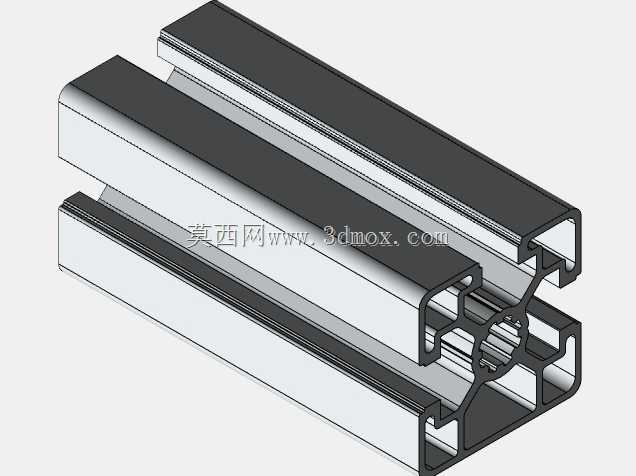

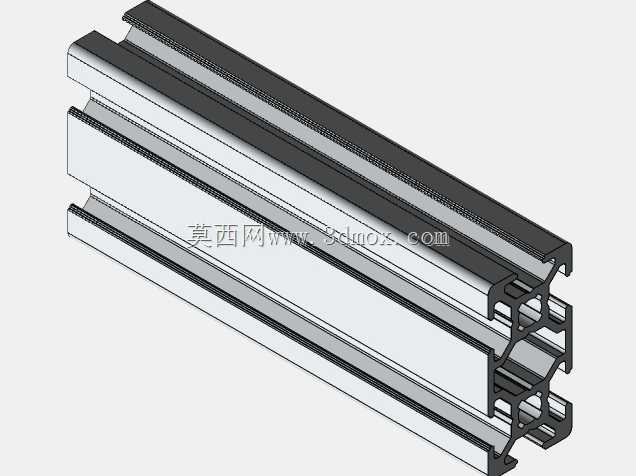

　　日常做非标设备框架搭建时，这类工业铝型材是绕不开的基础构件，不同截面的型材对应完全不同的承载场景与安装需求，从轻型工作台到重型设备护罩、输送线支架，都能找到适配的截面规格。先从实际应用场景说，小截面带单槽的型材，多用于电子车间的防静电工作台边框、小型检测设备的外护框架，本身自重轻，单根4米长度单人即可搬运安装，槽口适配常规的M5T型螺栓，拼接时不需要额外焊接，靠角件与内置连接件就能完成快速组装，后期改线调整时拆卸也不会破坏型材本身结构。中等截面带多腔结构的型材，槽口普遍适配M6螺栓，截面惯性矩更高，多用于自动化生产线的机身框架、输送线的侧边支撑，垂直安装时单根3米跨度下的静载变形量可控制在0.2mm以内，

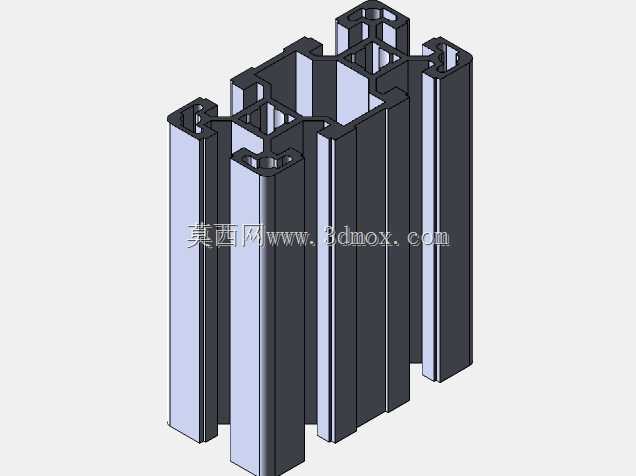

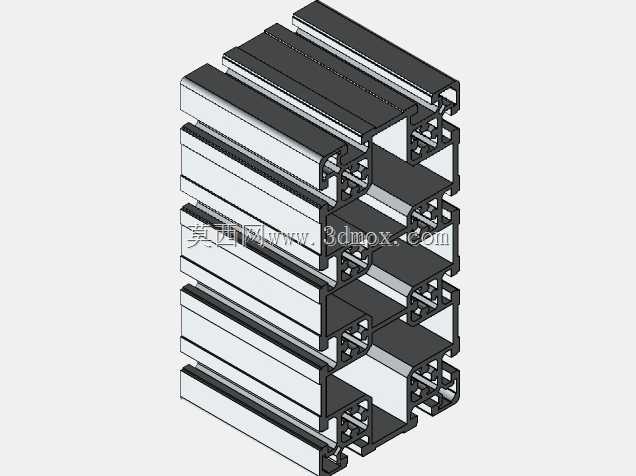

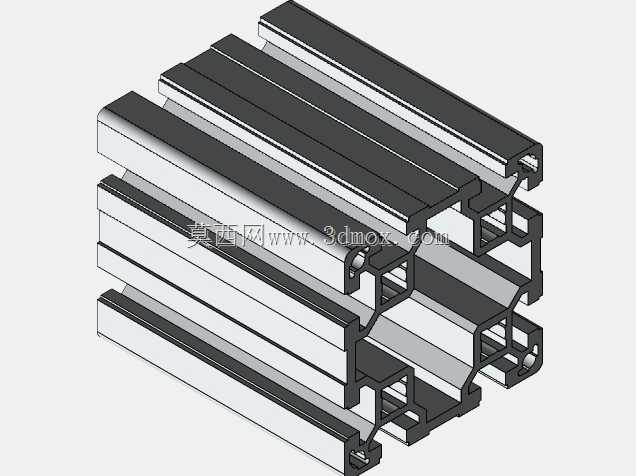

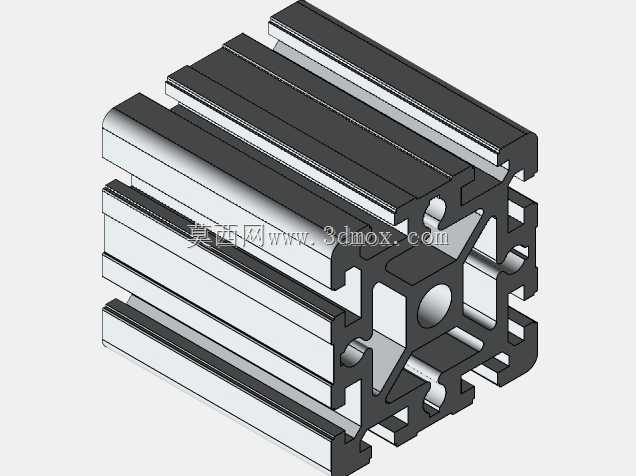

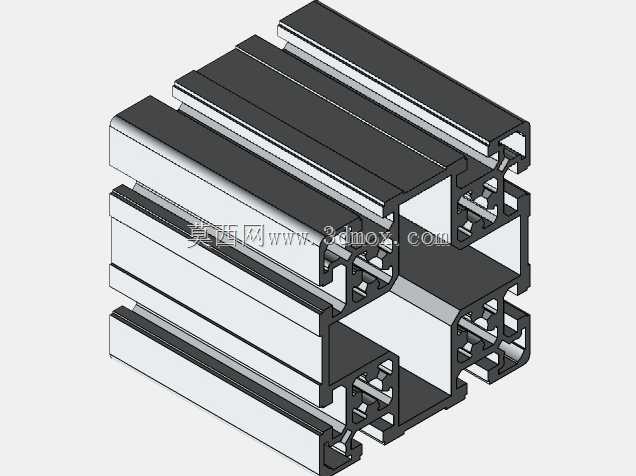

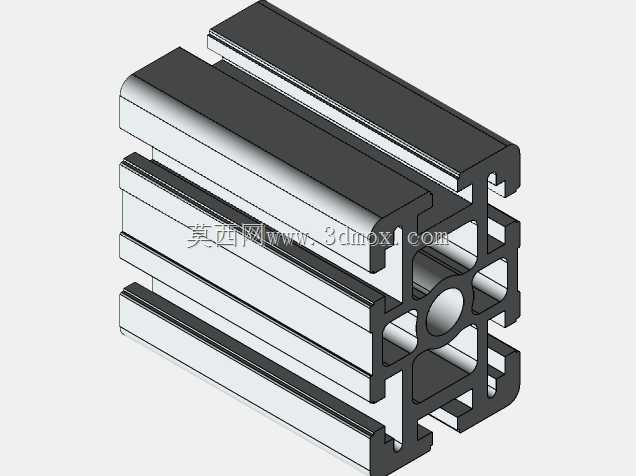

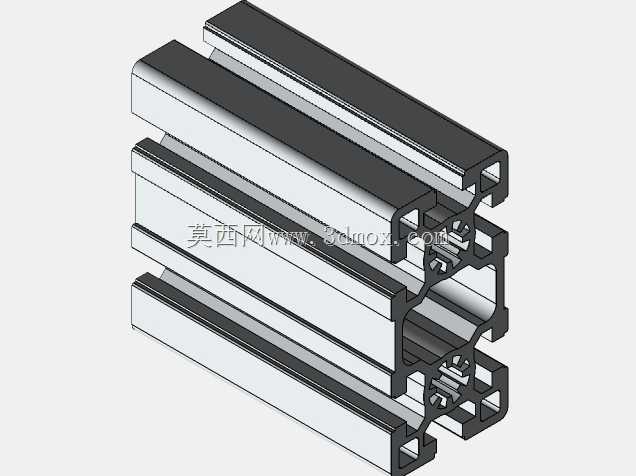

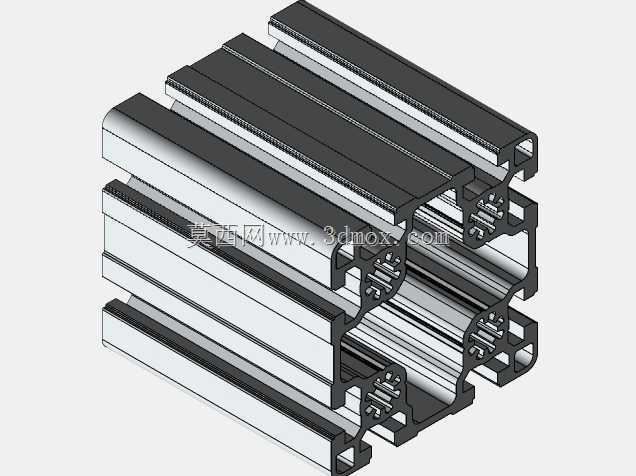

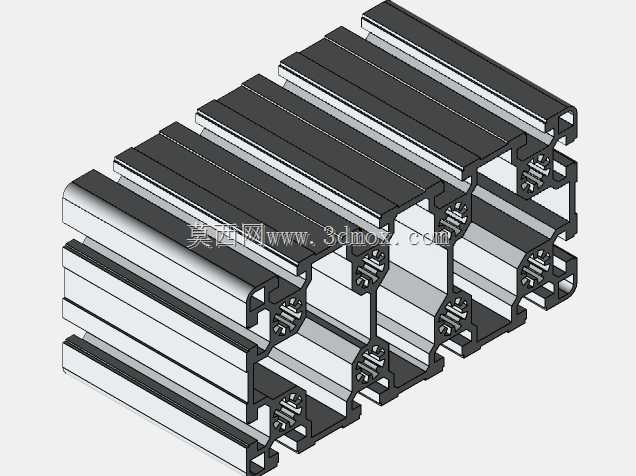

　　能满足常规输送线搭载小型工件、气动元件的承载需求，型材表面的阳极氧化层厚度普遍在10μm以上，车间日常使用中耐切削液、防锈油的腐蚀，不需要额外做表面涂装处理。重型多腔带封闭空腔的大截面型材，多用于大型设备的承重底座、机器人行走轴的支撑梁，这类型材的截面壁厚普遍在3mm以上，空腔内部可穿设线缆、气路管线，兼顾结构承载与管线收纳功能，安装时端面可搭配专用端盖封闭，避免车间铝屑、灰尘进入空腔堆积。从设计思路上看，所有型材的槽口尺寸都遵循统一的安装模数，槽宽、槽深的公差控制在±0.1mm，不管是哪种截面规格，配套的T型螺栓、法兰螺母、角槽连接件都能通用，不需要针对不同截面单独开模做连接件，大幅降低配件库存压力。

　　型材的截面筋板布局都经过受力优化，非承载位置做了减重空腔设计，在保证截面抗弯、抗扭强度的前提下尽可能降低米重，控制材料成本。安装边界上，不同规格型材的端面对接时，可通过专用的端面连接板实现垂直、水平、45度角的拼接，槽口内可嵌入密封条、有机玻璃板、钣金封板，满足设备的安全防护、防尘需求，部分带燕尾槽结构的型材，还可直接安装直线导轨、传感器安装座，不需要额外加工安装面，型材本身的直线度每米控制在0.3mm以内，能满足常规导轨安装的基准面要求。做三维建模时，这类型材的截面轮廓需要严格按照实际挤压尺寸绘制，槽口的倒角、空腔的圆角都不能省略，否则后续装配时会出现螺栓无法卡入、连接件干涉的问题，不同规格型材的拼接位置要提前预留连接件的安装空间，避免装配时出现工艺孔无法加工的情况。
