60X60双面挤压工业铝型材结构

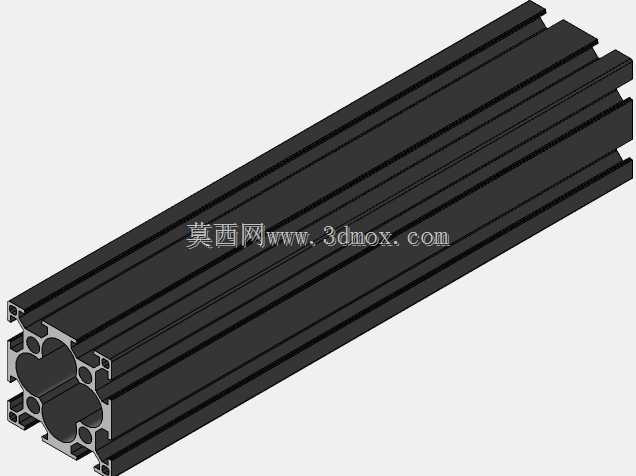

　　在非标自动化设备、生产线防护围栏、工业工作台搭建的场景里，60系列重型铝型材一直是重载工位框架的核心选型，这款60X60规格的双面挤压型材，正是针对大负载机架、长跨度横梁的使用需求开发的结构件。从截面结构来看，型材采用多腔室中空设计，四个边角位置预留了标准T型槽道，槽道尺寸适配行业通用的T型螺栓、法兰螺母，不需要额外做焊接或者打孔攻丝，现场装配的时候可以顺着槽道任意调整安装位置，后期改线、调整工位布局的时候拆装效率比焊接钢架高很多。型材的壁厚控制经过载荷校核，固定位置的尺寸公差控制在0.015mm级别，双面挤压的工艺让型材两个安装基准面的平面度保持一致，不管是做设备的主支撑立柱，还是做输送线的跨接横梁，都能保证安装面的贴合度，

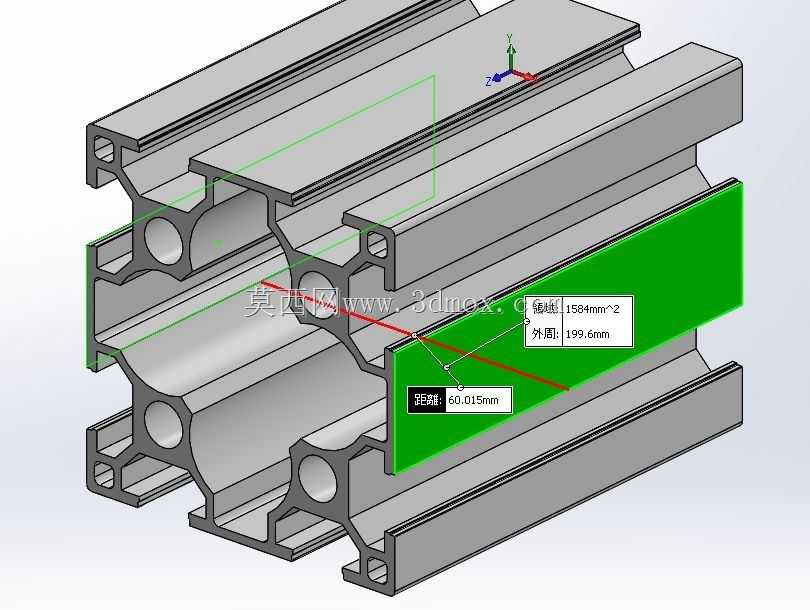

　　不会因为型材本身的形变导致装配后出现应力集中。从安装边界来看，这款型材的外轮廓截面尺寸为60mm×60mm，截面的槽道间距符合欧标铝型材的通用安装规范，配套的端盖、角码、蹄脚、脚轮等标准配件都可以直接通用，不需要单独开模定制连接件。在实际设备搭建中，这款型材常被用在重载装配工作台的主框架、大型设备的外围安全防护栏立柱、机器人工作站的底座支撑，相比同规格的方管焊接结构，铝型材本身的自重更轻，表面阳极氧化处理后不需要额外做喷漆防锈，在洁净车间、潮湿工况下也不会出现锈渍掉落污染生产环境的问题。设计这款型材截面的时候，特意在腔室内部设置了多道加强筋，在不明显增加型材米重的前提下提升了截面的抗弯模量，当型材作为1.5米跨度的横梁使用时，

　　中间位置的静载挠度可以控制在设备允许的范围内，不会因为长期承重出现下弯变形。型材的槽道内部做了限位凸台，配套的螺栓头卡入槽道后不会发生转动，现场安装的时候只需要从一端拧入螺母就可以完成紧固，单人就能完成长型材的拼接作业，不需要额外的辅助人员扶稳对位。在物流输送线的搭建场景中，这款型材还可以直接作为导轨的安装基体，因为两个相邻安装面的垂直度经过挤压工艺保证，安装直线导轨的时候不需要额外大量打表调整基准面，能大幅缩短现场安装的调试周期。另外型材的中空腔室还可以走设备的气管、电缆，把管线隐藏在型材内部，让整个设备的外观更整洁，也避免管线外露被工件剐蹭出现破损的风险。针对一些需要在型材侧面安装传感器、行程开关的工位，

　　槽道内可以直接滑入弹片螺母，不需要在型材上钻孔，调整开关位置的时候只需要松开螺母就可以滑动到指定位置，适配生产线频繁换型的使用需求。相比轻型的40系列铝型材，60X60规格的型材单米承重能力提升了近一倍，在需要承载重型工装夹具、大重量工件的工位上，不需要额外增加支撑立柱就能满足载荷要求，能有效减少框架的整体零件数量，降低整体的装配成本。
