包装输送线分流支架及配套输送设备结构

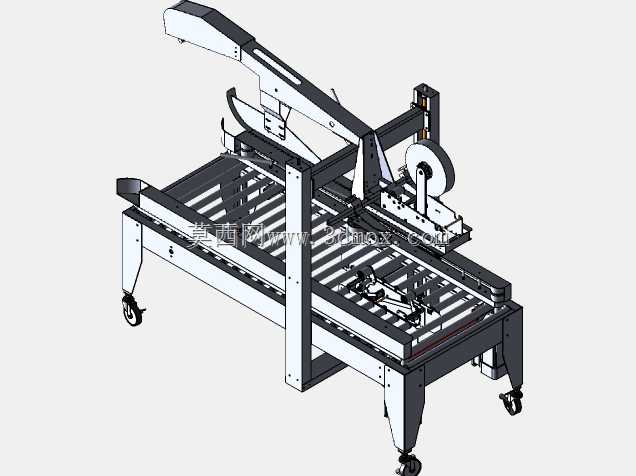

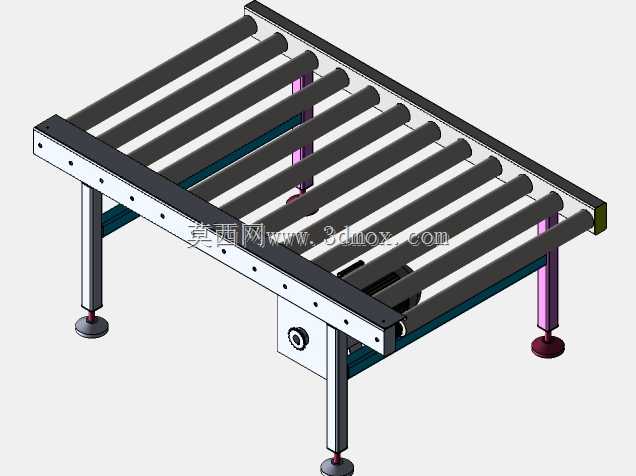

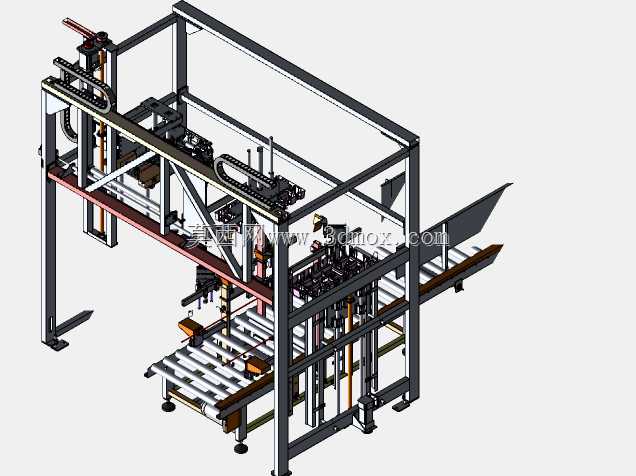

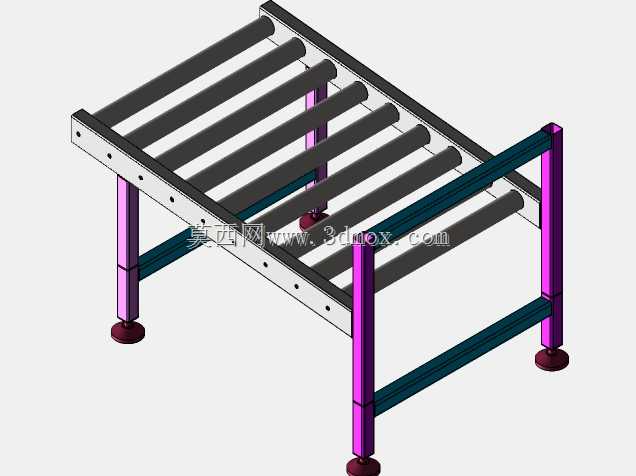

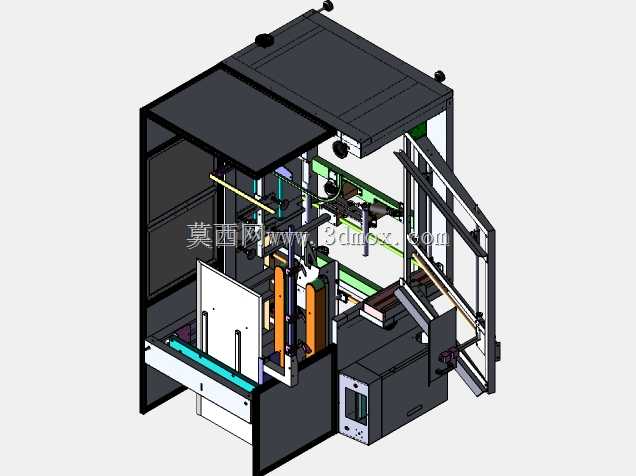

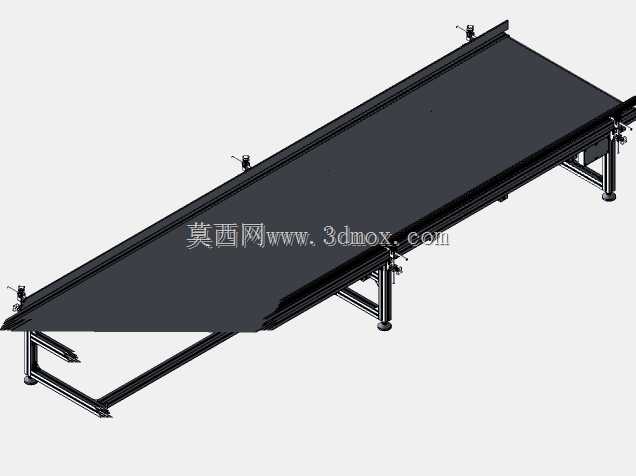

　　这套结构主要面向快消品外包装工序的物料转运场景，适配袋装、盒装规整包装件的工位间流转需求，在包装车间的封装工位、码垛前置工位、质检分拣工位之间承担物料衔接输送的作用。从结构组成来看，包含Y型分流支撑构件与整段集成式输送线体两部分，其中Y型分流支架采用悬臂式安装设计，支撑臂采用矩形型钢焊接成型，安装基面预留标准螺栓孔位，可直接固定在车间地坪的预埋钢板上，支撑臂的伸出长度可根据现场线体布局做±150mm的调整余量，适配不同宽度的主输送线对接需求，支架的竖向承载段做了加强筋焊接处理，可承受单侧最大80kg的线体吊挂载荷，避免长时间运行出现支撑形变。配套的输送线体采用模块化框架设计，主体框架采用工业铝型材拼接组装，侧面预留传感器安装槽位，

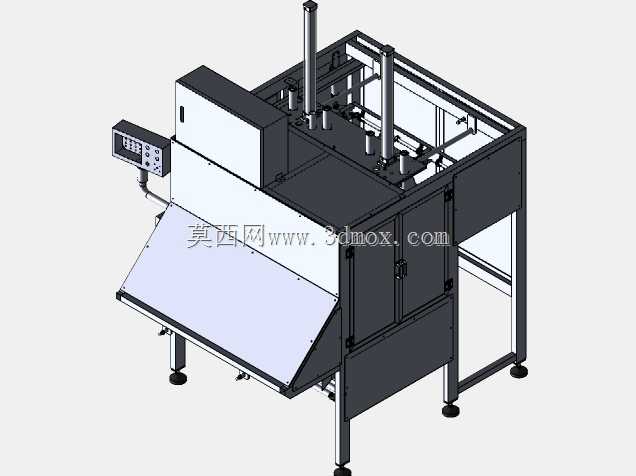

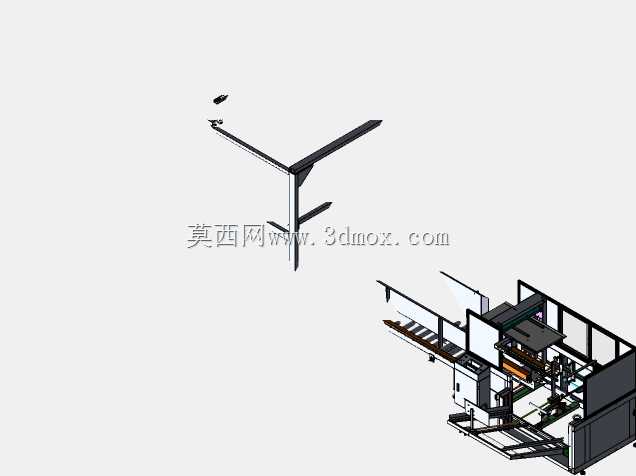

　　可直接加装光电检测元件实现物料到位检测、堵料停机的联动控制，线体的输送面高度可通过底部的调节脚杯做±50mm的高度微调，适配不同高度的上下游设备对接，避免出现物料转接的高度差卡料问题。设计过程中优先考虑了车间现场的安装便捷性，所有拼接部位均采用标准紧固件连接，无需现场焊接作业，单段线体的最大长度控制在2.4米以内，可通过标准货运电梯完成楼层转运，适配多层厂房的布局改造需求。线体的侧边设置有可调节导向栏板，栏板间距可根据包装件的实际宽度做无级调整，调整范围覆盖150mm到600mm的包装件宽度，无需额外更换导向构件即可适配多规格产品的输送需求。在分流位置的结构设计上，Y型支架的分叉角度设置为30度，

　　可实现主输送线向两个分支工位的平稳物料分流，分流处的导向面做了圆弧过渡处理，避免包装件在分流转向时出现边角磕碰、包装破损的问题，支架的表面做了喷塑防锈处理，可适应包装车间内偶尔存在的潮湿、粉尘工况，降低后期维护的除锈补漆工作量。线体的驱动端采用侧装式安装布局，电机安装位置预留了维护操作空间，日常检修时无需拆解线体主体结构即可完成传动部件的更换、张紧调整作业，线体底部预留了走线槽空间，可将动力线缆、传感器信号线统一收纳布置，避免车间现场走线杂乱带来的安全隐患。
