皮带式物料输送机架结构设计方案

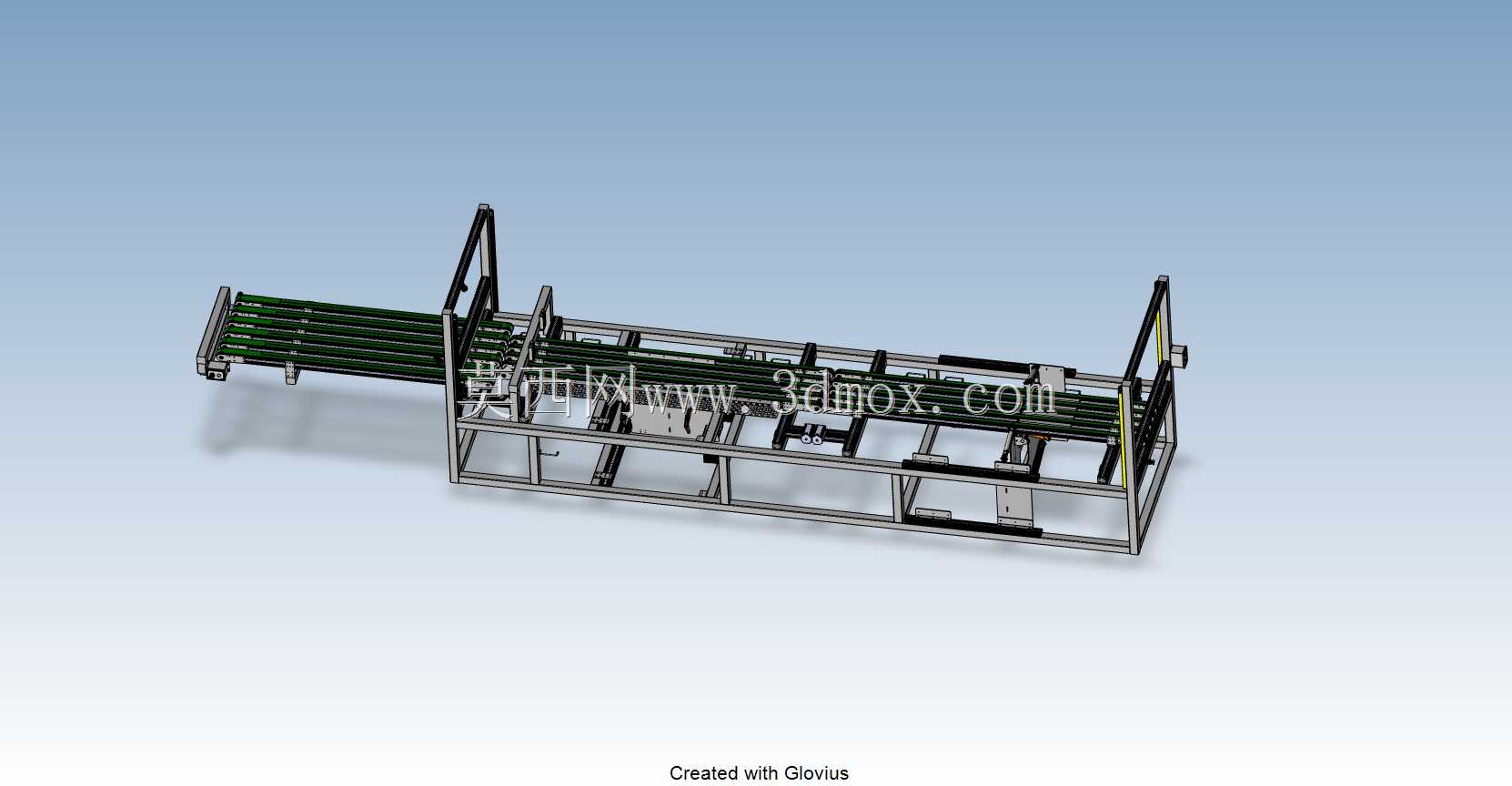

　　该输送设备主要面向生产车间内的规整件物料转运场景，可对接生产线出料端、分拣工位、包装工位等多个作业节点，承担工序间的短距离物料传输任务，适配箱装、袋装、板状等多种形态的常规工业物料，在轻工制造、建材加工、包装生产等场景中均可适配使用。设备主体采用方管焊接成型的框架式机架作为承载基础，机架沿输送方向设置多组平行排布的托辊组件，托辊间距根据常规输送物料的单重做了对应匹配，避免皮带承载后出现下挠变形影响输送平稳性，上层输送面下方设置回程托辊，对皮带回程段做承托，降低皮带运行过程中的垂度与抖动。两侧机架立柱位置设置有可调节的侧挡安装位，可根据输送物料的实际宽度加装导向挡边，防止物料在输送过程中出现偏斜掉落的问题，

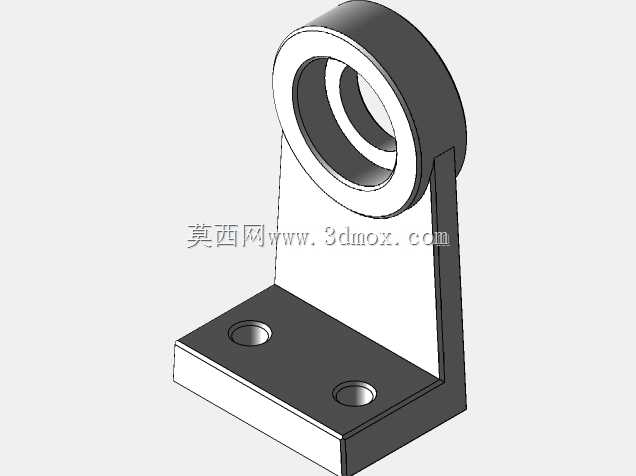

　　机架两端设置有皮带张紧调节结构，通过调整端部辊筒的轴向位置实现皮带张紧度的微调，补偿皮带长期运行后出现的蠕变伸长量，保障皮带与辊筒之间的摩擦力足够，避免出现打滑丢转的问题。驱动单元布置在机架侧部的安装位上，可根据实际产线的输送速度需求匹配对应减速比的驱动组件，动力通过链传动传递至主动辊筒，带动皮带做循环回转运动，机架底部预留有地脚安装孔，可直接通过膨胀螺栓固定在硬化车间地面上，也可搭配可调脚杯实现安装水平度的微调，适配地面存在轻微高度差的安装场景。整体机架的宽度方向尺寸围绕常规皮带的安装边界做了预留，两侧留出足够的安装操作空间，方便后期对辊筒、皮带等易损件做更换维护，设备的进料端与出料端都预留了对接其他生产设备的接口尺寸，

　　可直接与上下游设备做衔接，无需额外做大幅的结构改制。设计过程中对框架的受力做了对应校核，方管型材的选型兼顾了结构刚性与整体自重，避免机架在满载工况下出现结构变形，同时框架的焊接位置都做了对应的应力释放设计，减少焊接变形对整体安装精度的影响，输送面的高度可根据对接设备的作业高度做对应调整，适配不同产线的高度差需求。
