桌面级FDM熔融沉积成型3D打印设备

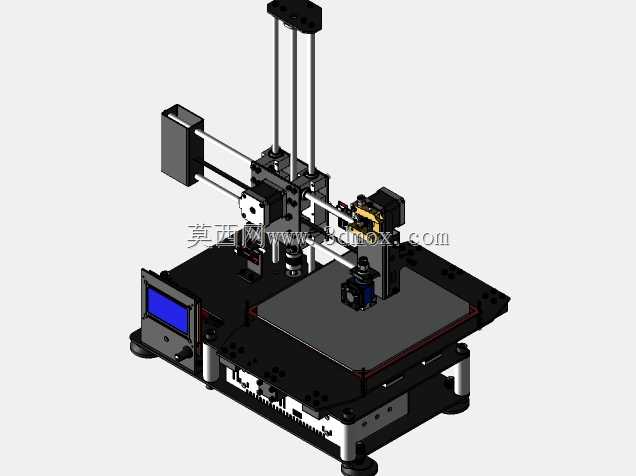

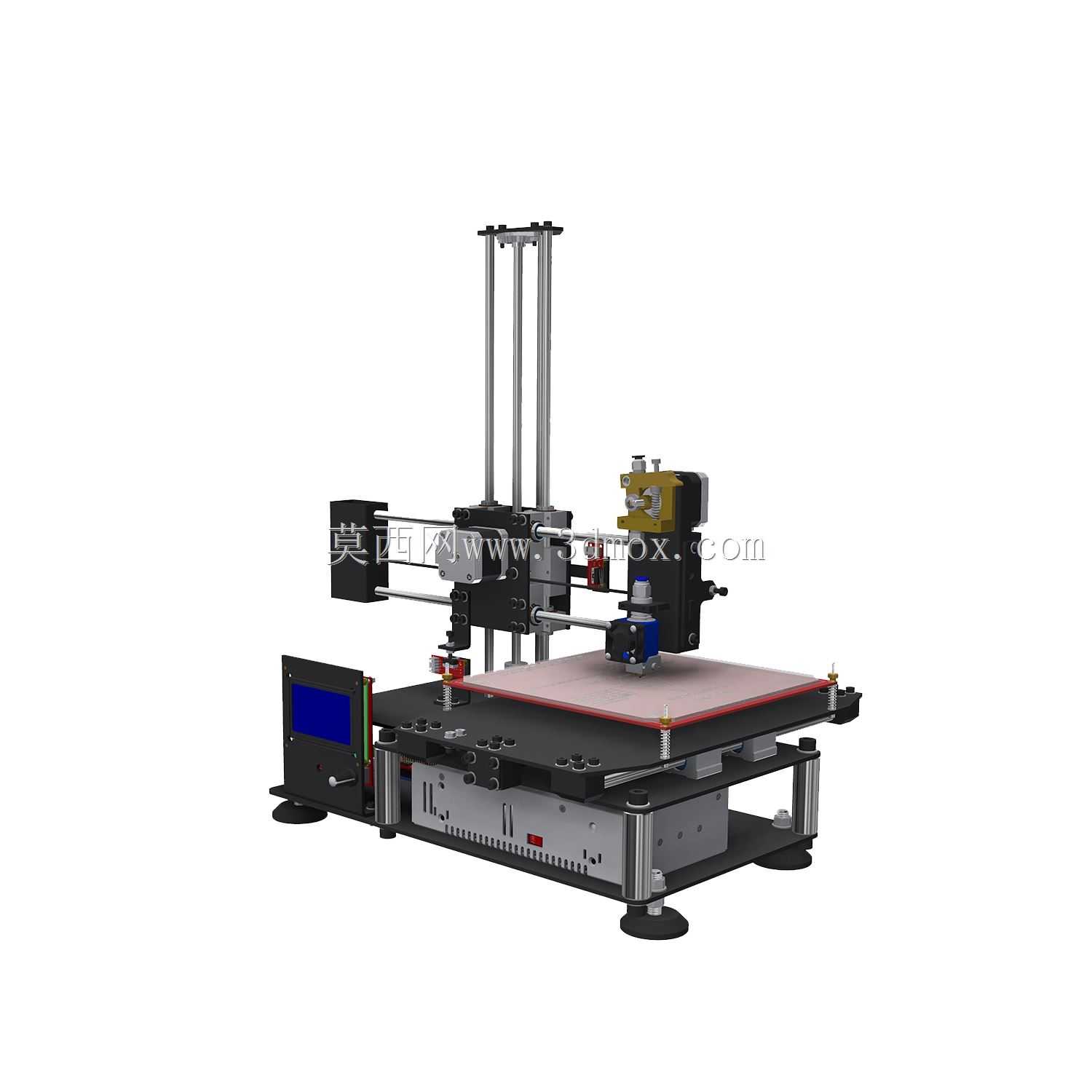

　　这款桌面级增材制造设备采用经典的笛卡尔运动架构，X轴负责打印头横向移动，Y轴驱动成型平台完成纵向进给，Z轴通过双光杆导向结构带动打印头实现垂直方向的层厚抬升，整套运动副的导向件均选用冷拉光轴搭配线性轴承，在控制整机制造成本的同时，能保证运动过程的顺滑度，避免低速爬行导致的打印层纹缺陷。设备的成型平台采用平整度经过精加工的铝合金基板，表面覆盖耐高温的贴层，能够保证首层耗材的附着效果，减少打印过程中翘边、脱落的概率，平台调平结构采用四个角点的手拧调节螺钉配合弹簧预紧，操作人员可以快速完成平台与打印头的平行度校准，不需要复杂的专用工装。打印头模块集成了进料挤出机构与加热熔融组件，挤出轮采用齿形结构增大与耗材的摩擦力，能够稳定输送1.

　　75mm直径的热塑性耗材，加热块最高工作温度可满足PLA、ABS等常用打印耗材的熔融需求，喷嘴采用可更换的黄铜结构，操作人员可以根据打印精度与效率的需求，更换不同内径的喷嘴。设备的控制模块集成在底座内部的安装腔中，主板带有步进电机驱动接口、温度采集接口与加热控制回路，侧面预留了存储卡插槽与数据接口，既可以通过离线存储的方式读取打印路径文件，也可以直连设备传输打印数据，底座正面嵌入的显示屏能够实时显示当前打印温度、运动坐标、打印进度等参数，方便操作人员随时掌握设备运行状态。整机的框架结构采用铝型材与钣金件组合的方式，底座下方配置四个可调高度的橡胶脚垫，既可以调整设备的水平度，也能吸收运动过程中产生的振动，降低运行噪音。

　　在实际应用场景中，这类设备常被用于产品研发阶段的手板样件快速制作，结构工程师可以在完成三维设计后，直接打印出结构验证样件，检查装配干涉、结构强度等问题，大幅缩短研发迭代周期；也可用于工装夹具的快速制作，针对小批量生产场景中的定制化工装，不需要开模即可快速得到可用的夹具部件；同时在教学场景中，这类设备也能帮助学生直观理解增材制造的工艺原理，掌握三维模型到实体零件的转化流程。设计过程中，运动轴的行程参数经过反复校核，在保证足够成型尺寸的前提下，尽可能压缩整机的外形尺寸，让设备能够放置在普通办公桌面上使用，不需要占用专门的工业场地；所有走线均采用拖链收纳，避免运动过程中线缆反复弯折导致的断线故障，电气元件的安装位置预留了足够的散热空间，保证长时间连续运行时的稳定性；耗材进料端设置在设备侧方，更换耗材时操作空间充足，不需要拆解设备外壳即可完成耗材的穿引与更换。
