Tarantula3D打印机电容接近开关安装支架

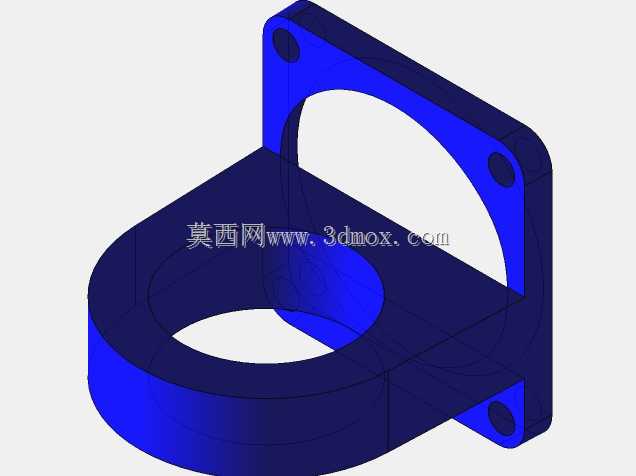

　　在桌面级FDM3D打印机的改装与运维场景中，传感器安装的同轴度、刚性直接影响调平触发精度与打印首层附着力，这款针对LJC18A3-H-Z/BX型圆柱形电容接近开关设计的安装支架，正是为Tarantula机型的近程传感布局做的适配结构。从实际装机的边界约束来看，支架整体采用L型折角承托结构，竖直安装板预留了两个对应机型型材安装位的通孔，孔位间距匹配Tarantula机型X轴滑台的预装孔距，安装时无需对原有滑台结构做二次打孔改造，直接通过标准紧固件即可完成固定，竖直板的厚度控制在5mm，既保证安装后不会因滑台快速移动产生共振形变，也不会过多占用X轴的有效打印行程。水平承托部分做了整圆嵌套式结构，

　　内孔直径严格匹配18mm直径的圆柱形电容接近开关，孔壁预留了紧定螺钉的避让位，传感器装入后可通过侧面紧定螺钉调整伸出长度，适配不同打印平台的触发距离要求，承托圆环的下端面做了0.5mm的倒角处理，避免安装时刮擦传感器外壳的注塑层，同时也能引导传感器快速对位装入。设计过程中特意将竖直安装板与水平承托座的连接位置做了加厚筋条处理，筋条从安装板中部延伸至承托圆环的外侧弧面，抵消传感器触发时产生的微小反作用力，避免长期使用后支架出现塑性形变导致触发位置偏移。从安装空间的适配性来看，支架整体外轮廓的宽度控制在42mm以内，不会与X轴的同步带、限位开关等周边部件产生运动干涉，竖直板的高度设置为38mm，

　　让传感器的触发端面刚好对准打印平台的金属工作面，保证电容感应场能稳定覆盖平台表面，不会因距离过远出现触发失灵，也不会因距离过近导致传感器端面刮擦打印平台。这类支架在实际使用中，除了适配原厂Tarantula机型，也可通过调整安装孔位的固定方式，适配其他采用2020型材框架的桌面级3D打印机，用于固定同直径规格的电容式、电感式接近开关，完成自动调平、限位触发等功能，结构上没有冗余的装饰特征，所有曲面与折角都服务于安装刚性与空间避让的需求，承托圆环的内侧做了0.1mm的公差预留，既保证传感器装入时不会出现旷量，也不会因公差过紧导致传感器外壳被挤压损坏。
