垂直循环式多层立体停车承载装置

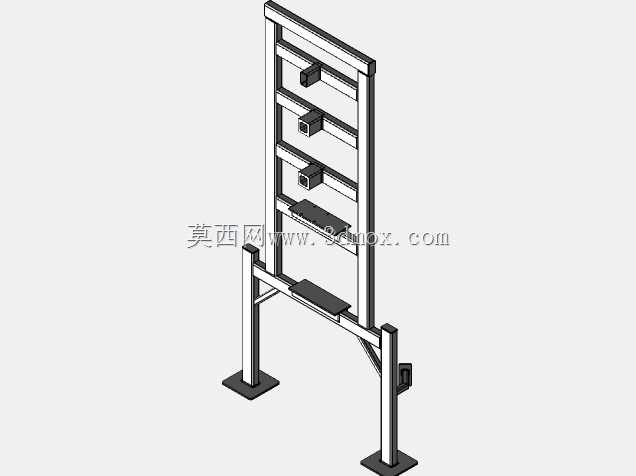

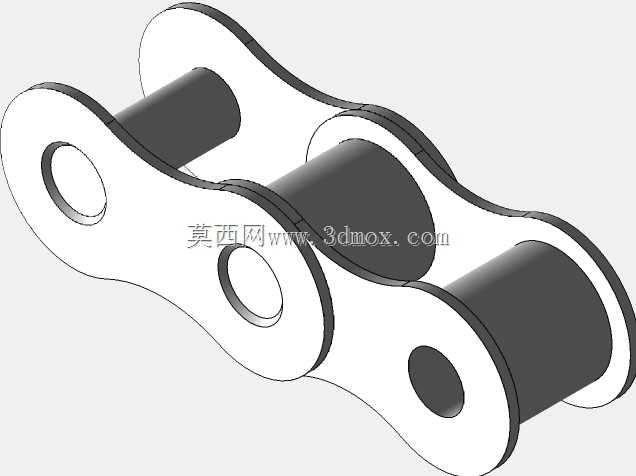

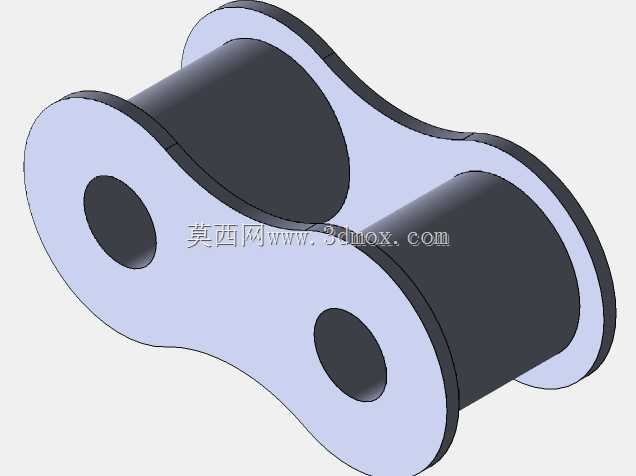

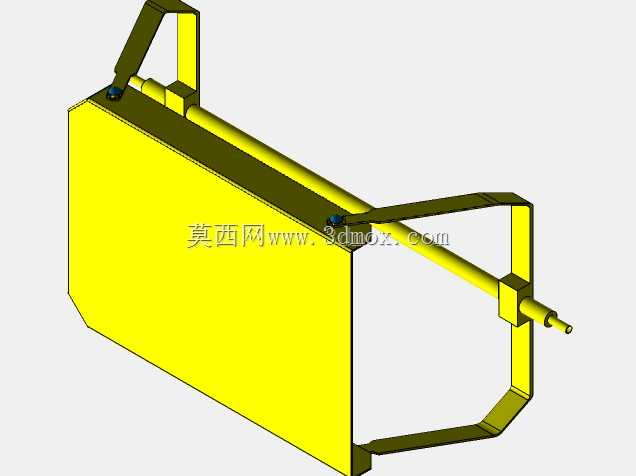

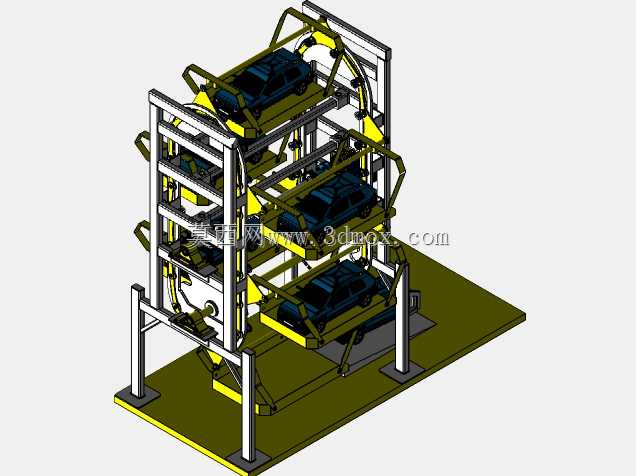

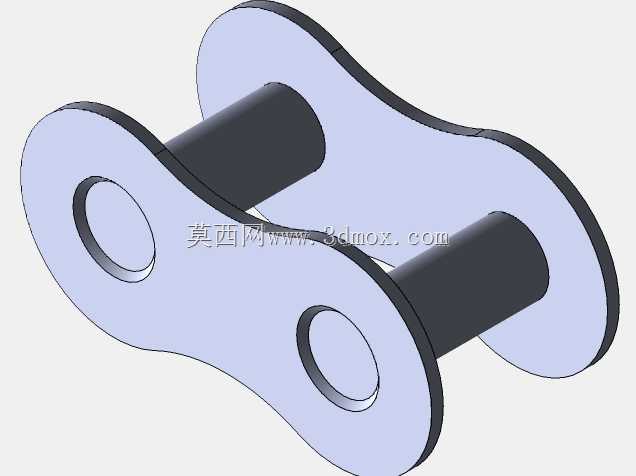

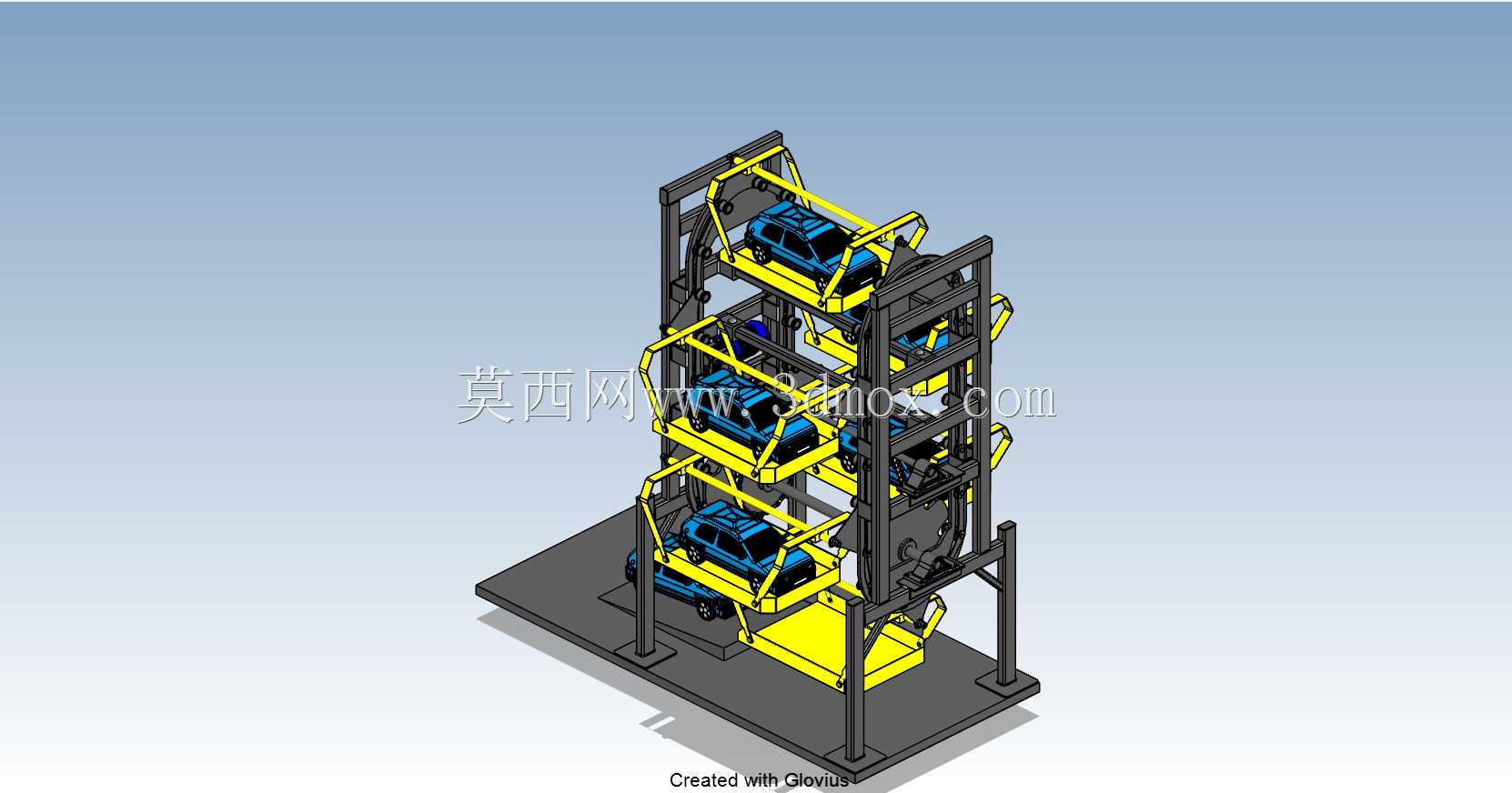

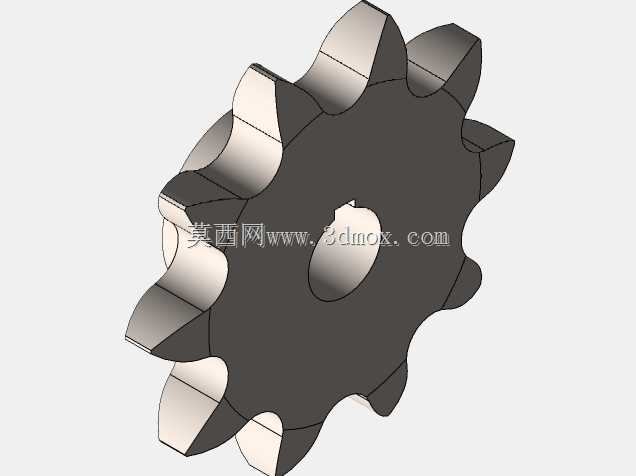

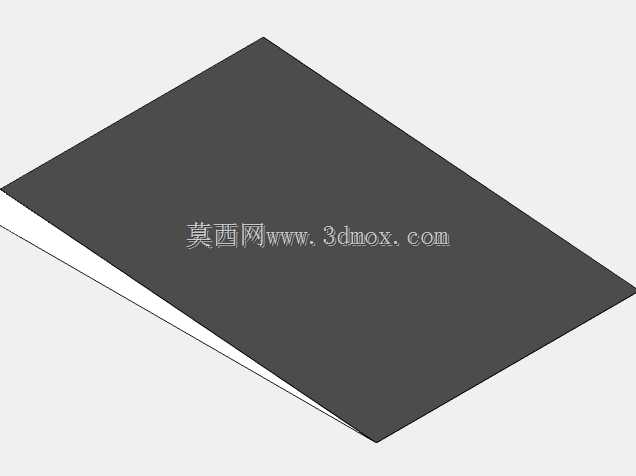

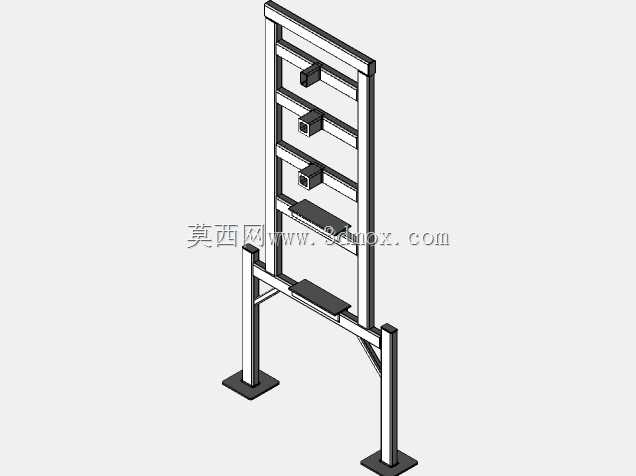

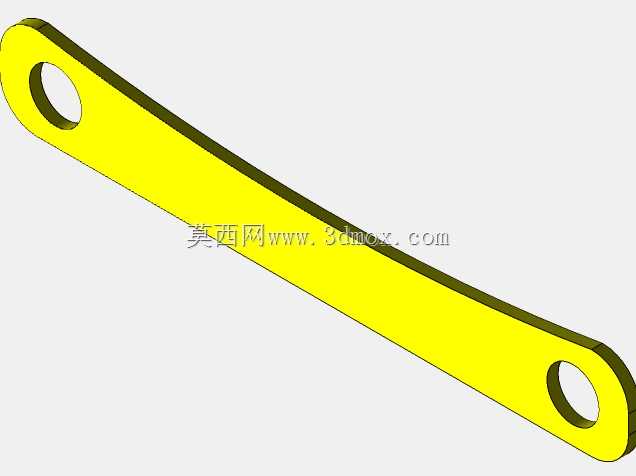

　　在城市核心商圈、老旧小区、医院院区这类土地资源紧张、地面停车缺口大的场景中，这类垂直循环类停车承载装置是解决停车难问题的典型机械方案，相比传统自走式停车场，它能在同等占地范围内将车位容量提升5-8倍，不需要设置宽阔的行车坡道与转弯通道，土地利用率优势十分突出。整套设备采用立式框架承载结构，底部设置整体式安装底座，通过地脚螺栓与硬化混凝土地面固定，安装时需要预留顶部设备检修空间与侧面载车板进出的安全避让距离，框架主体采用型钢焊接成型，整体刚性足以承受多台乘用车同时停放的动静态载荷，循环传动链沿框架两侧竖向布置，每个链节对应挂载一套独立的载车托架。载车托架采用折弯钢板焊接成型，表面设置防滑凸起与车轮挡块，

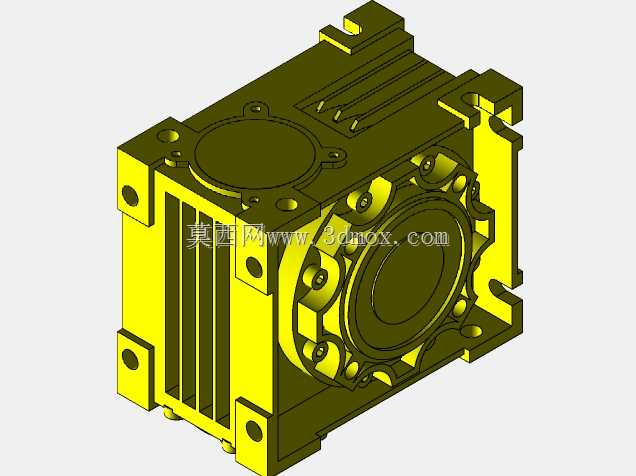

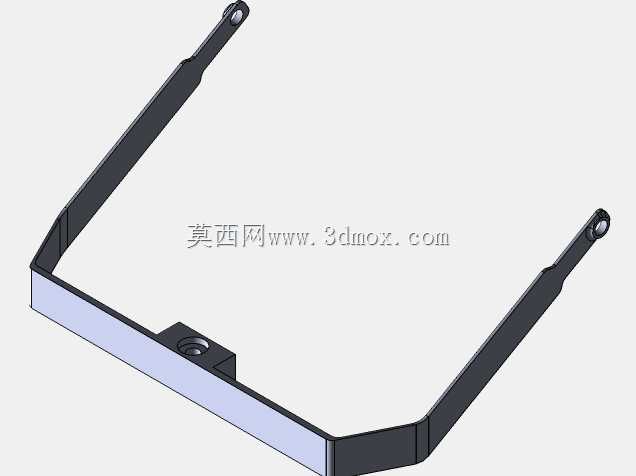

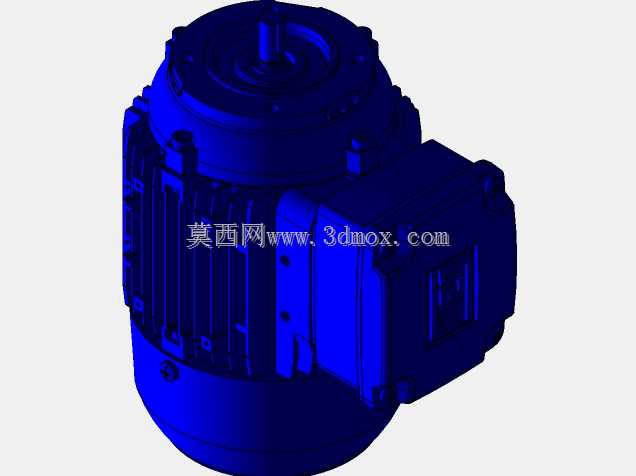

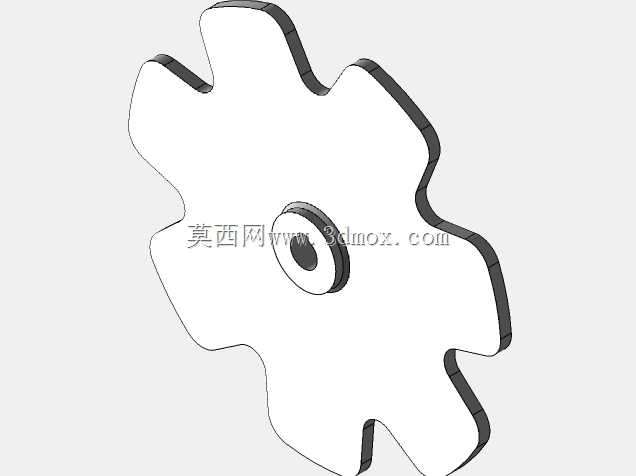

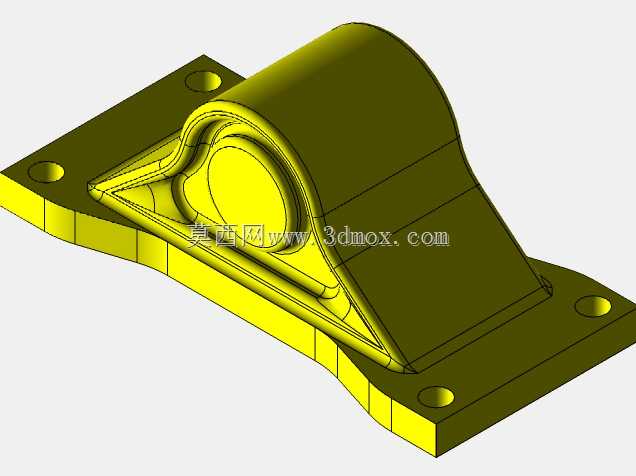

　　能够适配常规尺寸的家用乘用车停放，托架两侧设置导向限位结构，在循环转动过程中不会出现横向晃动，避免车辆移位剐蹭。整套设备的循环驱动单元布置在框架顶部，通过减速机构带动链条做闭环回转运动，用户存取车时只需要将车辆停放到地面层的空载托架上，设备就会自动循环转动，将目标车位转动到地面出入口位置，不需要驾驶员开车进入高层车位，存取车流程简单，对新手驾驶员十分友好。设计过程中需要重点考虑链条的张紧调节结构，在框架底部设置可调式张紧座，长期运行出现链条松弛时可以快速调整张紧量，避免传动卡滞；同时每个载车托架都设置独立的防坠锁止结构，在设备静止停放时锁止机构会自动卡入框架的定位槽内，即使链条出现意外断裂，托架也不会坠落，保障车辆与人员安全。

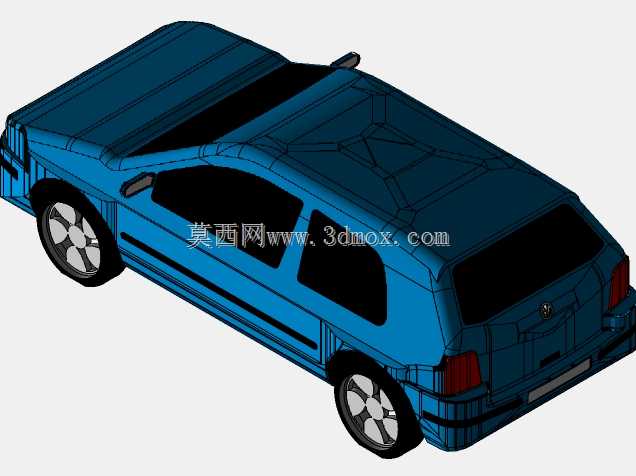

　　设备的整体外廓尺寸适配常规小型乘用车的停放需求，载车板的有效宽度、长度与承重都按照家用乘用车的通用参数设计，安装时不需要对场地做大规模开挖改造，只需要将地面做硬化找平处理即可布设，适合在零散的小型闲置地块布设使用，不需要连片的大面积土地。整套结构的运动部件都设置了对应的防护结构，链条传动部位加装可拆卸的防护外罩，避免运行过程中卷入杂物，同时降低运行噪音对周边环境的影响，日常维护只需要定期对传动链条、轴承部位加注润滑脂，检查锁止机构的动作可靠性即可，运维成本相对较低。
