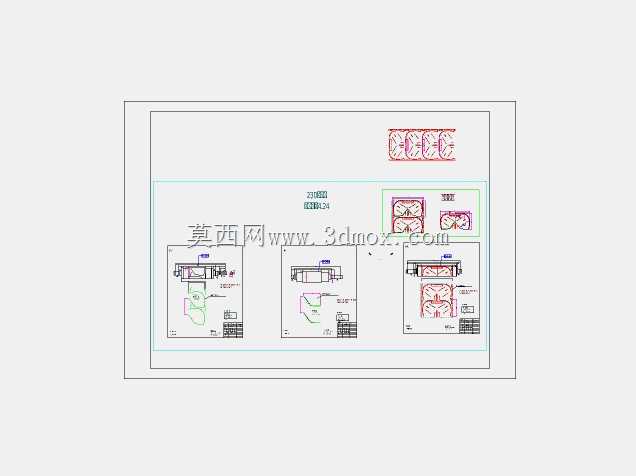

N95口罩生产用辊切式切割设备结构图纸

　　这套切割设备主要应用于医用防护口罩量产线的成型裁切工位，是N95类折叠口罩生产流程中，完成口罩本体轮廓裁切、鼻梁条压合位预成型的核心执行单元，直接决定口罩成品的边缘规整度与尺寸一致性。从结构设计逻辑来看，设备采用辊式连续裁切方案，区别于传统平压间歇裁切结构，可匹配整条产线每分钟80-120片的连续送料节奏，避免间歇启停带来的面料拉扯、定位偏移问题。设备核心裁切辊采用整体式刀模设计，刀线高度根据N95口罩常用的多层复合面料厚度做了适配，可同时处理熔喷布、纺粘无纺布、热风棉三层到五层的叠层材料，裁切过程中不会出现面料分层、边缘毛絮的问题，压合边的宽度控制在2mm左右，既保证裁切后口罩边缘的封合强度，

　　也不会过度挤压面料破坏过滤层的纤维结构。从安装边界来看，设备整体采用卧式框架结构，进料端预留了150mm的面料导向辊安装空间，可直接对接上游的面料复合、折痕压印工位，出料端设置了倾斜导料板，裁切完成的口罩本体可直接滑入下游的耳带焊接工位输送线，不需要额外增设中转接驳机构，整体安装宽度控制在1200mm以内，适配市面上多数标准口罩生产机台的机架安装尺寸，不需要对原有产线做大规模结构改造即可完成加装。设计过程中对裁切辊的动平衡做了专项校核，辊体两端采用带座深沟球轴承支撑，运行转速稳定在60r/min时径向跳动量控制在0.02mm以内，避免长期高速运行出现刀模磨损不均、裁切不断的问题。设备的传动侧预留了同步轮安装位，

　　可直接通过同步带对接产线主传动系统，也可独立加装伺服电机实现单工位速度微调，适配不同面料厚度、不同生产节拍的调整需求。导向进料部分设置了可调节的压料条，压料力度可通过侧面的锁紧螺母调整，针对不同克重的面料都能保证送料过程中无偏移、无褶皱，裁切定位公差可控制在±0.1mm以内，完全符合医用防护口罩的尺寸精度要求。
