带双侧升降防护栏的工业机器人工作站

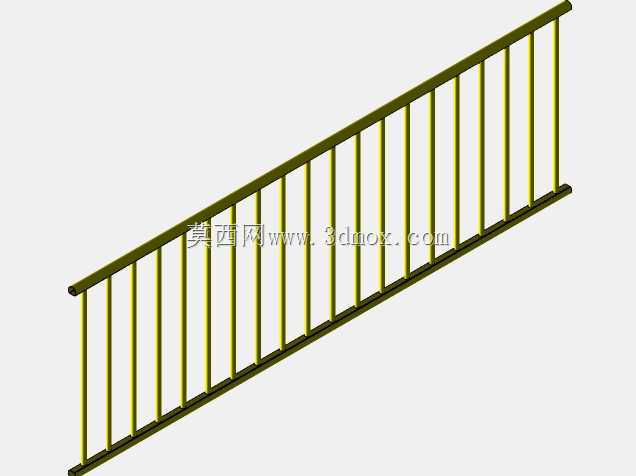

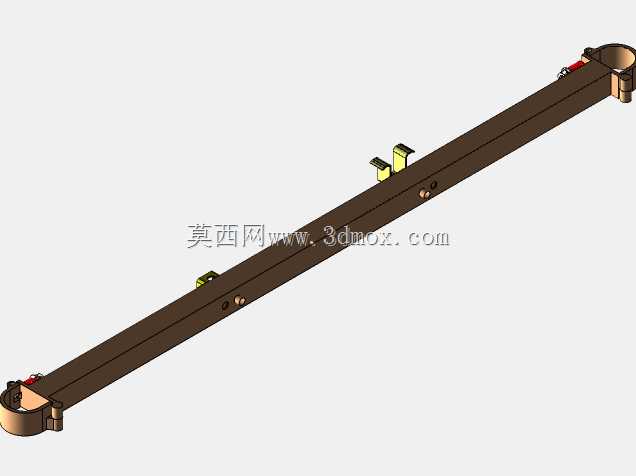

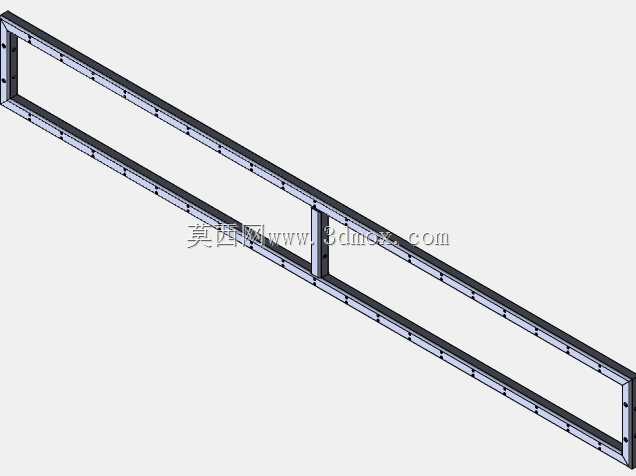

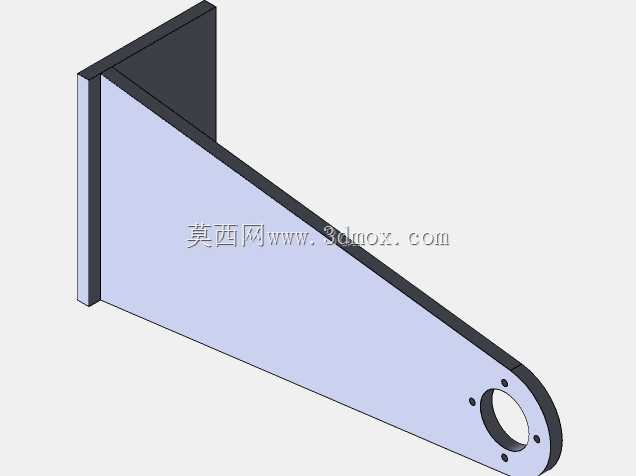

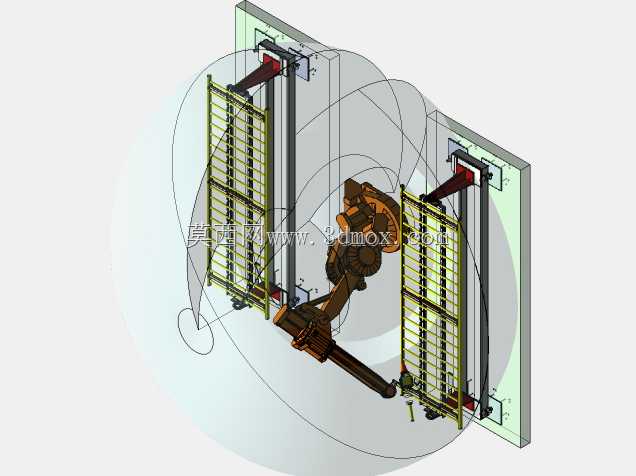

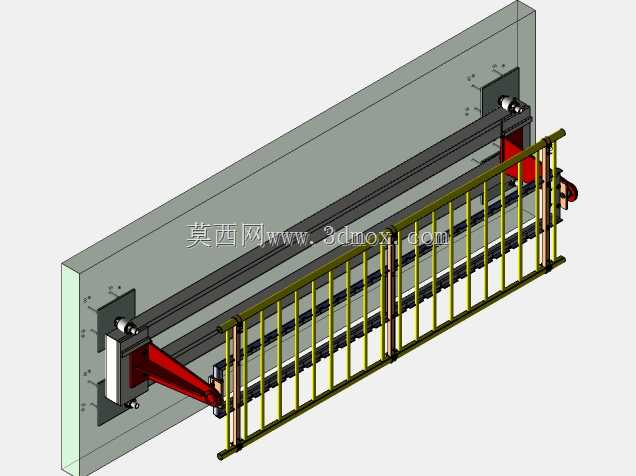

　　这套三维结构对应的是焊接作业场景下的落地式工业机器人工作站，核心适配多关节工业机器人的双侧工位作业需求，常见于汽车零部件、五金结构件的弧焊、点焊加工产线，用来替代人工完成高风险、高重复度的焊接工序，降低作业人员受弧光、焊烟、飞溅烫伤的职业伤害概率。整套设备的安装边界需要匹配车间地面的预埋固定要求，双侧防护栏采用垂直升降的导轨式结构，每侧栏体通过顶部的驱动安装座固定在工位侧墙的立装支架上，栏体本身采用方管焊接框架加格栅式防护结构，既能够阻挡焊接飞溅向外扩散，也不会完全遮挡操作人员观察工位内部作业状态的视线，升降行程完全覆盖机器人在对应侧工位的作业高度区间，当机器人切换到某一侧工位作业时，对应侧的防护栏可下降至低位方便工件上下料，

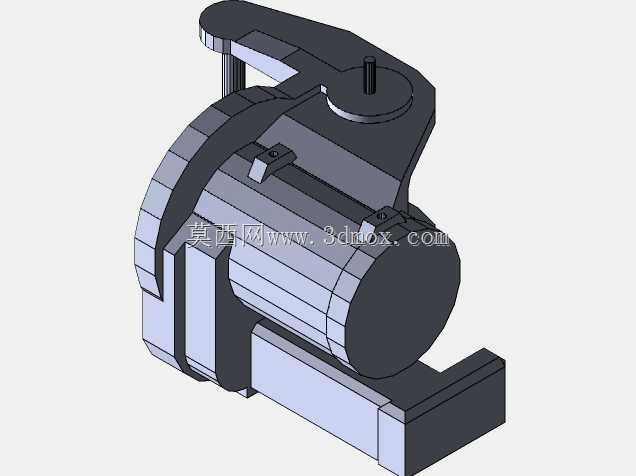

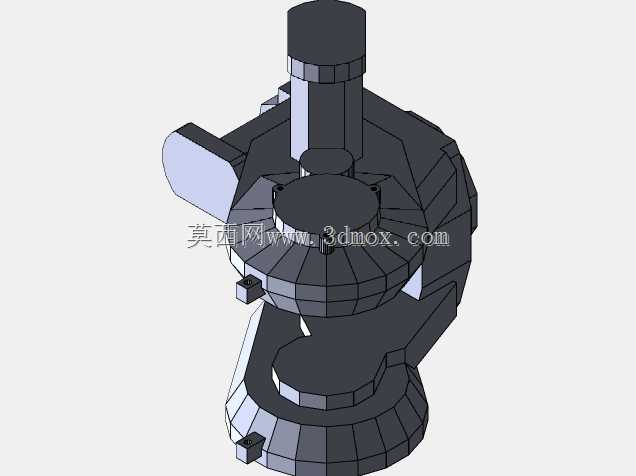

　　非作业侧防护栏保持升起状态形成物理隔离，避免人员误入作业半径范围触发安全风险。设计过程中优先考虑了机器人的运动包络边界，整套防护结构的安装位置完全避开了机器人全姿态运动的干涉范围，栏体升降的导向结构采用双列直线导轨配合滑动座，保证栏体升降过程的平稳性，不会因为长期往复运行出现卡滞、偏移的问题，顶部驱动单元的安装座预留了足够的维护操作空间，方便后期对驱动部件、传动部件进行检修更换。机器人本体采用地面落地式安装，底座固定位置经过运动仿真校核，保证一轴旋转范围能够完全覆盖两侧的工件装夹工位，无需额外增加外部行走轴即可完成双工位的交替作业，减少设备整体的占地面积。双侧的工位区域预留了工装夹具的安装接口，

　　可根据加工工件的类型快速更换对应的装夹结构，不需要对防护栏和机器人的安装位置做调整，适配多品种小批量的焊接加工需求。防护栏的格栅间距经过安全校核，能够防止人员肢体意外伸入作业区域，栏体底部设置了缓冲限位结构，避免升降到位时出现刚性碰撞产生噪音和结构变形，整套结构的受力点均做了加强筋设计，能够承受长期往复运行的载荷冲击，减少结构疲劳失效的概率。
