多自由度连杆式执行作业机械臂结构

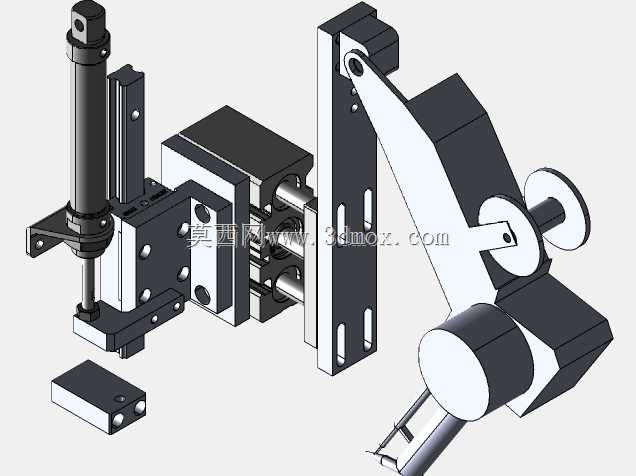

　　该结构属于小型工位级执行作业机械装置，常见于3C电子零部件装配、小五金件分拣上下料、精密点胶涂覆等紧凑工位场景，适配安装空间有限、作业行程要求适中的自动化产线单元，可直接搭载在流水线侧边支架或专用设备台面上，替代人工完成重复性高、定位精度要求稳定的往复作业动作。从结构布局来看，装置采用立式导向轴搭配直线轴承的Z向升降模组，搭配侧边平行布置的双导杆气缸提供升降驱动力，升降行程可通过气缸端部的限位螺母做微调，适配不同高度的作业面落差；Z轴末端集成了可快换的执行端安装位，默认配置夹爪固定座，可根据作业需求更换吸嘴、点胶头、烙铁头等不同作业端头，无需改动主体安装结构。装置的摆动作业部分采用平面连杆传动结构，

　　搭配后置的旋转驱动单元实现作业端在水平面上的角度摆动，连杆铰接处均采用带肩销轴配合无油衬套做转动支撑，长期往复运行磨损量小，维护时仅需定期加注润滑脂即可，无需频繁更换铰接配件。安装边界方面，装置主体安装板为带长圆孔的立式钣金结构，长圆孔可兼容M6-M8规格的安装螺栓，允许安装时做上下15mm范围内的位置微调，适配不同台面的安装孔位偏差；整体横向最大摆幅覆盖半径为180mm，Z向升降行程为75mm，作业端重复定位精度可控制在0.05mm以内，满足大部分小型精密装配作业的精度要求。设计过程中优先考虑了工位紧凑性需求，将驱动元件、传动结构、导向部件全部集成在单块立式安装板上，整体外轮廓尺寸控制在220mm160mm280mm范围内，

　　无需额外搭建大型安装机架，直接固定即可投入使用；走线路径全部预留了侧边走线槽位置，驱动气管、传感器线缆可沿安装板侧边的固定卡扣排布，避免作业过程中管线与运动部件发生干涉。结构件材质选择上，与运动精度直接相关的导向轴、连杆铰接销轴采用轴承钢淬火处理，安装板、连杆主体采用6061铝合金硬质阳极氧化处理，在保证结构刚性的前提下控制整体自重，降低驱动单元的负载压力，同时铝合金材质的抗锈蚀性能更好，适配车间内多油污、多粉尘的作业环境。
