型材切割加工专用设备结构设计

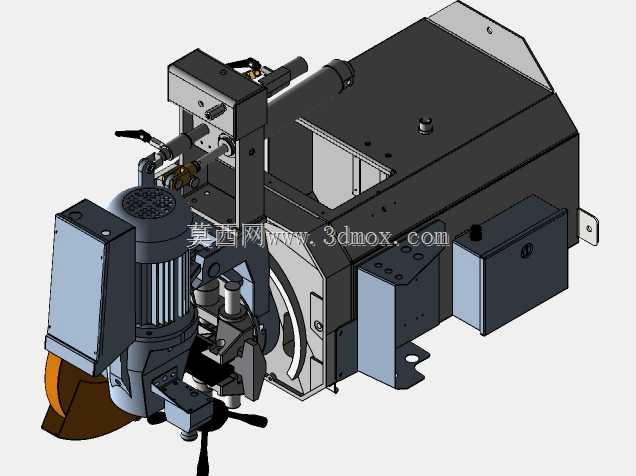

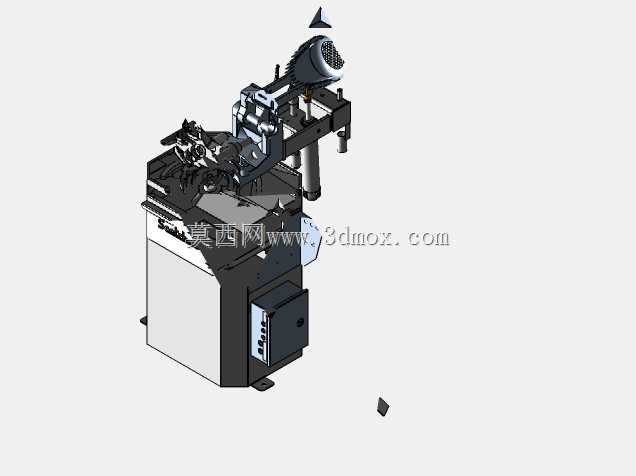

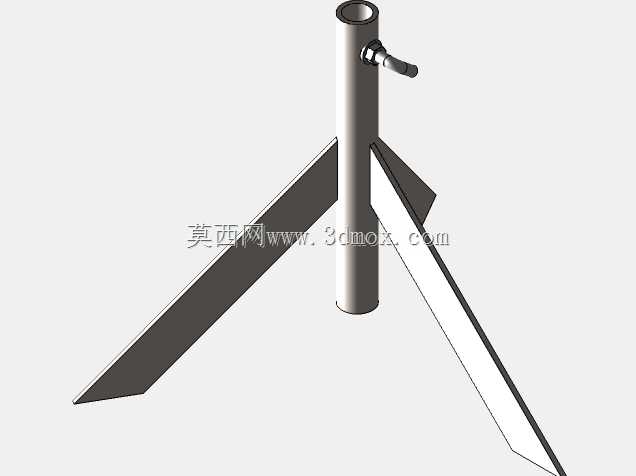

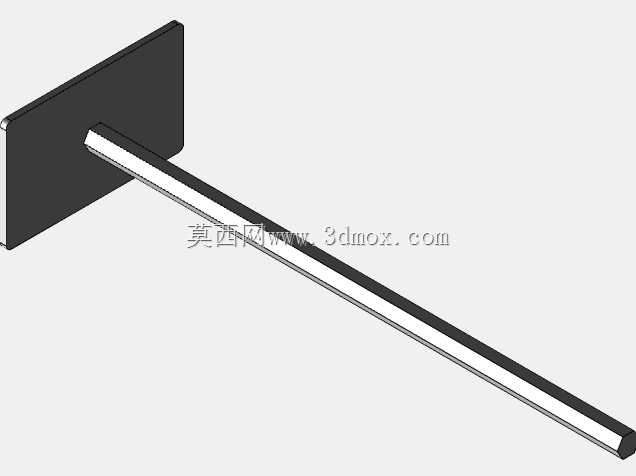

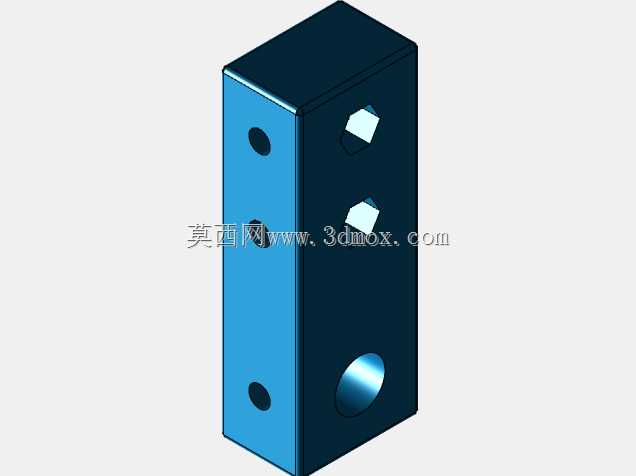

　　这款型材切割设备主要面向金属型材加工车间的批量下料场景，适配各类长条金属型材的定长切断工序，在门窗加工、钢结构预制、通用五金件生产等场景中都能见到这类设备的应用。从结构布局来看，设备采用下置柜体集成电控与动力单元的设计，底部预留的安装支脚可直接固定在车间混凝土地面，安装时需预留后侧检修空间与侧方型材进料通道，整体占地边界适配常规中小型机加工工位的排布要求，无需额外搭建加高基础即可完成部署。设备上部的切割执行端搭载可调角度的夹持定位机构，可根据不同截面型材的装夹需求调整压块位置，避免切割过程中型材窜动影响断面精度，切割头的进给导轨采用线性导向结构，进给行程覆盖常规型材的最大截面切割范围，进给过程的阻尼匹配经过调校，

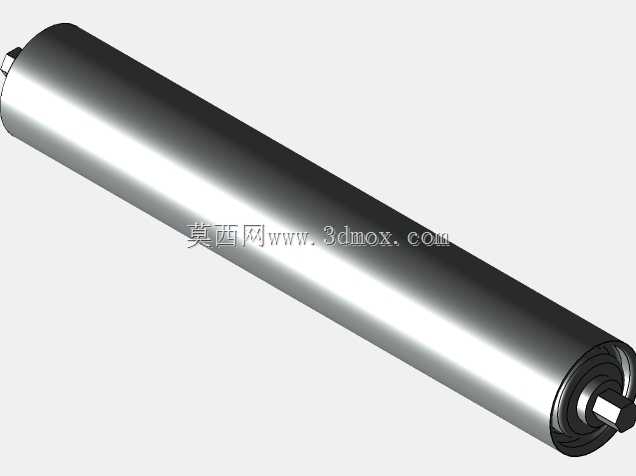

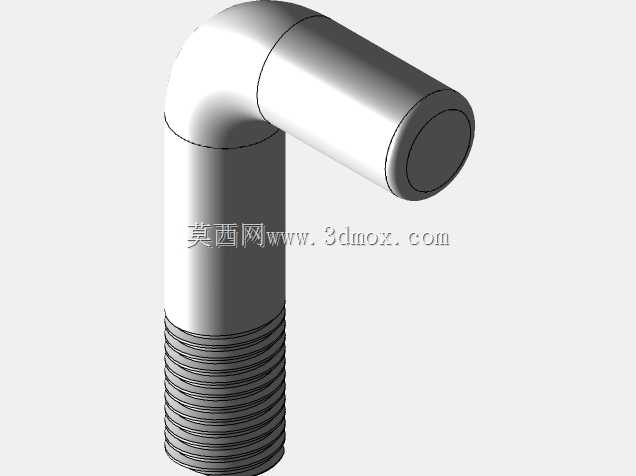

　　既能保证切割进给平稳，也能避免进刀过快导致的锯片崩损。设计阶段针对型材切割过程中的切屑飞溅问题，在切割工位周边预留了挡屑结构的安装位，柜体上部的承料台做了倾斜导屑设计，可将切割产生的金属切屑引导至侧方集屑槽，减少日常清理的工作量。设备的操作控件集中布置在柜体侧方的操作面板上，排布位置符合操作人员站在设备侧方上料时的操作 reach 范围，无需大幅侧身即可完成夹紧、启动、进给复位的全流程操作。夹持机构的动力输出端做了压力限位设计，针对薄壁型材可调整夹持压力，避免装夹变形导致的型材报废。切割头的角度调节机构带刻度锁紧结构，可快速完成0到45度的斜切角度调整，适配常见的型材斜接下料需求，调节后的锁紧刚性满足连续切割过程中的角度稳定性要求，

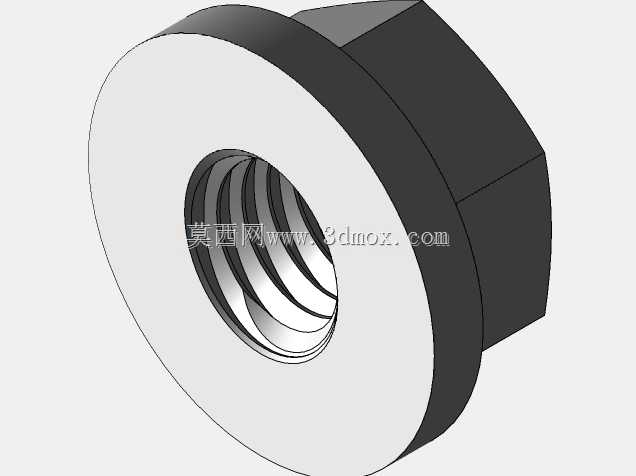

　　不会因为长时间振动出现角度偏移。设备上部的走线全部采用拖链防护，避免切割过程中飞溅的高温切屑烫伤线缆，拖链的弯曲半径适配各运动轴的行程极限，不会出现运动干涉问题。柜体内部预留了除尘接口的安装位置，可外接车间集中除尘系统，将切割产生的金属粉尘直接抽走，改善工位作业环境。从建模细节来看，各连接部位的螺栓孔位、安装定位面都做了对应公差预留，装配时可直接按照三维模型的配合关系完成组装，无需现场二次配钻，设备的维护保养点位都预留了足够的操作空间，日常更换锯片、检修传动部件时无需拆解主体结构即可完成操作。
