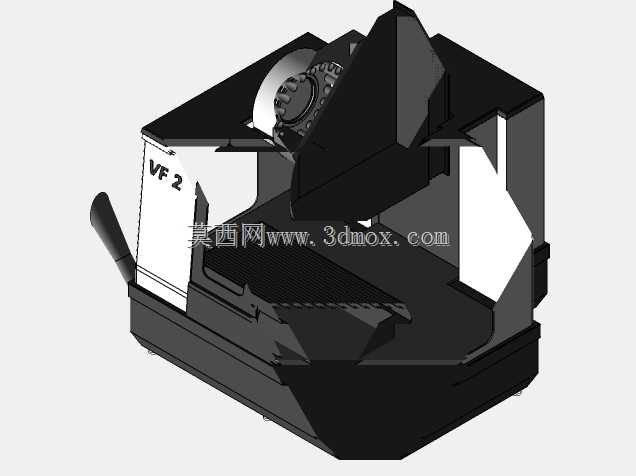

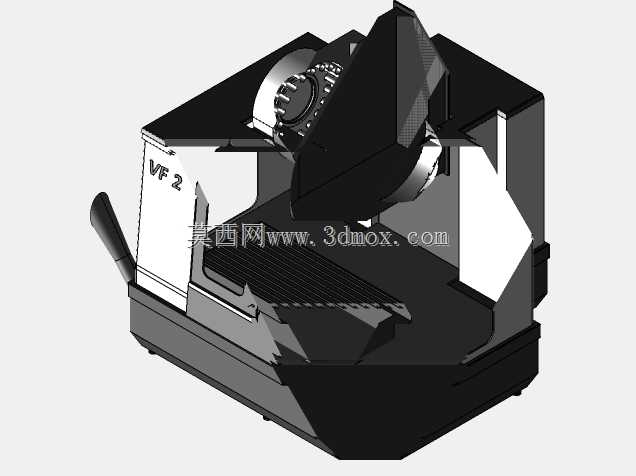

立式VF2数控加工中心整机结构三维建模

　　这款立式数控加工中心的三维结构还原，完全围绕车间实际加工场景的落地需求搭建，建模过程中优先考虑了设备在中小批量精密零件加工场景的适配性，覆盖模具钢、铝合金、工程塑料等常见加工材质的切削工况，可完成铣削、钻孔、镗孔、攻丝等多工序复合加工，无需多次拆装工件重复定位，能有效缩短单件加工的辅助工时。从结构设计逻辑来看，整机采用C型床身布局，建模时严格还原了底座的加强筋排布，保证大切削量工况下的机身刚性，避免长期加工出现的床身形变影响加工精度；主轴单元的安装位预留了标准刀具接口的装配间隙，刀库侧挂布局的空间边界完全按照实际换刀行程设定，避免换刀过程中出现的运动干涉。外防护结构的建模充分考虑了车间实际使用的安全需求，

　　全封闭的防护壳体可阻挡切削液飞溅与切屑飞溅，操作侧的开门行程与操作面板的安装高度，完全匹配一线操作人员的站立操作姿态，减少长期操作的疲劳感。排屑机构的排布贴合床身倾斜角度，可引导加工产生的切屑自然滑落至排屑器输出端，无需人工频繁清理加工舱内的积屑。安装边界的设定上，整机占地尺寸充分考虑了中小型机械加工车间的厂房布局，设备后侧预留了电气柜、液压管路的检修空间，侧面预留了吊装搬运的受力点位，底部的安装地脚孔位完全匹配通用机床的地基浇筑标准，无需额外定制安装基座即可完成设备就位。建模过程中对运动部件的行程做了完整的边界还原，X/Y/Z三轴的运动极限位置与实际设备的硬限位位置完全重合，可直接用于车间布局仿真、加工路径干涉校验、操作人员培训演示等场景，也可作为同类设备改型设计的结构参考底座，减少前期方案设计的重复建模工作量。
