剪叉式手动升降支撑工作台结构设计

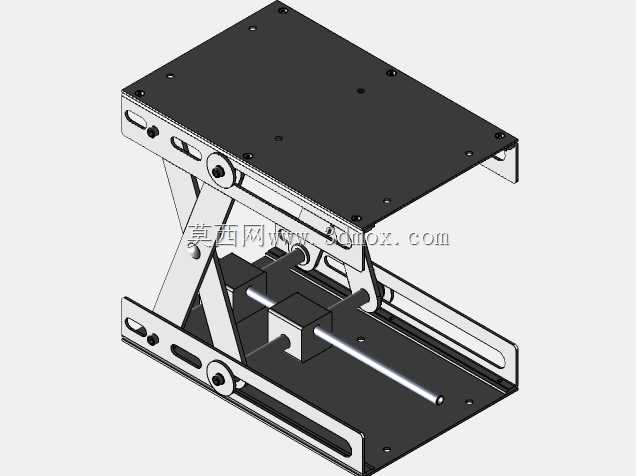

　　这款剪叉式手动升降支撑结构，常被集成在小型实验工装、光学检测工位、轻型物料接驳场景中，作为高度可调的承载基座使用，适配需要频繁调整作业面高度、且对升降平稳性有一定要求的轻载工况。从结构设计逻辑来看，整体采用对称式双剪叉臂布局，上下两层承载板均采用钣金折弯成型，边缘预留的长槽安装孔可适配不同规格的工装夹具固定需求，安装时无需额外打孔，可直接通过T型螺栓快速锁紧固定，适配多数标准光学平台、工装台面的安装孔距。驱动部分采用梯形丝杆配合滑动螺母的结构，转动端部的光杆即可带动剪叉臂的铰接点产生相对位移，进而实现台面的平稳升降，梯形丝杆自带的自锁特性可保证台面在任意调整高度下都不会出现自行下滑的问题，无需额外增加锁止机构，

　　简化了整体结构的同时也降低了后期维护成本。剪叉臂与上下承载板、驱动螺母之间均采用销轴铰接，铰接位置预留了足够的转动间隙，避免升降过程中出现卡滞，所有铰接孔位均做了同轴度公差约束，保证两侧剪叉臂运动同步，不会出现台面偏载倾斜的问题。从安装边界来看，完全收拢状态下整体高度较低，可适配狭小空间内的安装需求，升至最高位置时剪叉臂的支撑角度处于力学最优区间，承载时剪叉臂的受力以轴向压应力为主，可有效降低铰接点的剪切载荷，提升整体结构的承载稳定性。台面的承载面做了平面度处理，可保证放置在台面上的工装、工件不会出现滑动偏移，底部安装板同样预留了固定孔位，可直接锁紧在设备机架或者固定工作台面上，避免升降作业时整体结构出现位移。在实际应用中，

　　这类手动剪叉升降结构无需外接动力源，纯机械驱动的方式可适配无尘车间、防爆工位等不适合接入电气动力的场景，调整高度时只需转动驱动杆即可完成操作，单人即可快速完成高度调整，无需额外辅助工具。结构上没有易损的复杂传动部件，日常只需定期在铰接销轴位置加注润滑脂即可保证长期顺畅运行，维护成本极低，适合作为小型自动化设备的上下料接驳台、实验检测工位的可调支撑座、轻型工件的装配作业台使用，针对不同的承载需求，还可通过调整剪叉臂的板材厚度、丝杆直径来适配不同的载荷等级，整体结构的拓展性较强，可基于该基础结构快速衍生出适配不同行程、不同载荷要求的升降支撑方案。
