谷物输送用格拉诺斯风送式提升设备结构

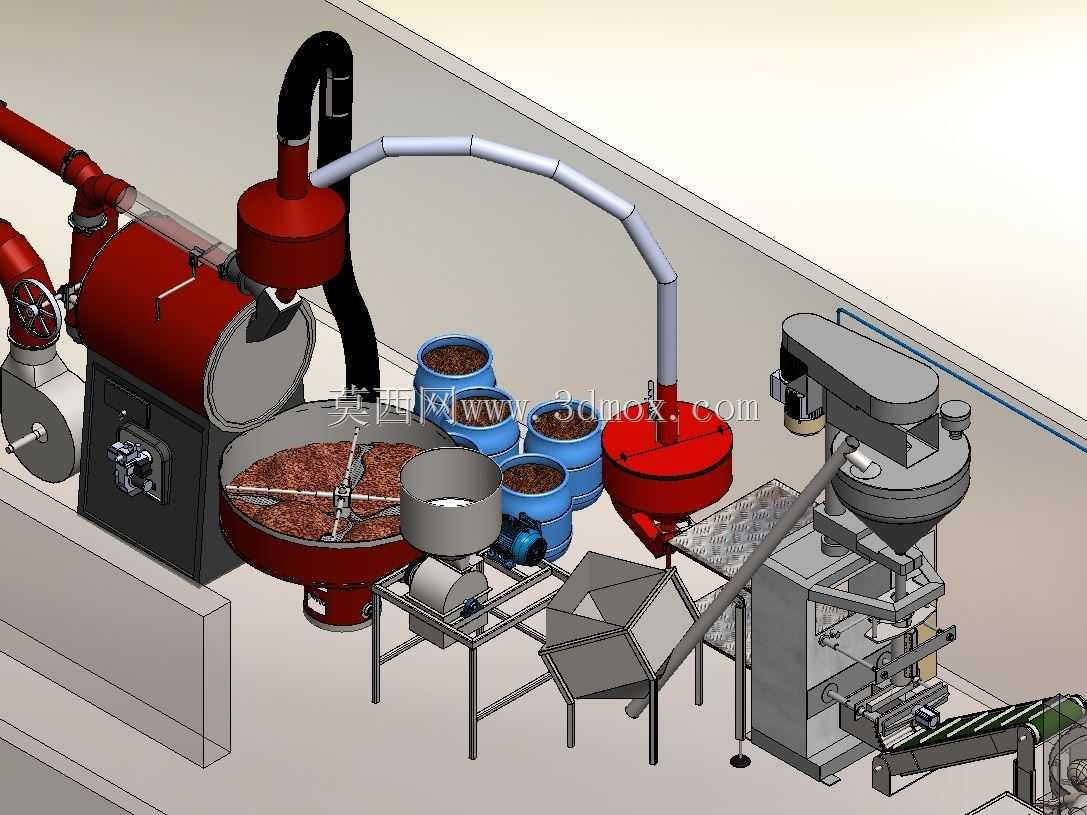

　　在粮食仓储、粮油加工、散粮转运场站的日常作业场景里，散状谷物的垂直提升转运一直是影响作业效率的核心环节，传统斗式提升机存在破碎率高、残留清理难、布置灵活性差的痛点，这款风送式谷物提升设备正是针对这类散粮垂直输送需求开发的专用结构。从实际作业适配性来看，该设备可直接对接地面散粮收集口、皮带机出料端，也可搭配移动式粮囤做临时倒仓使用，无需复杂的地坑基础施工，在中小型粮库、粮食加工车间的零散倒运、补仓作业场景里适配性极强。

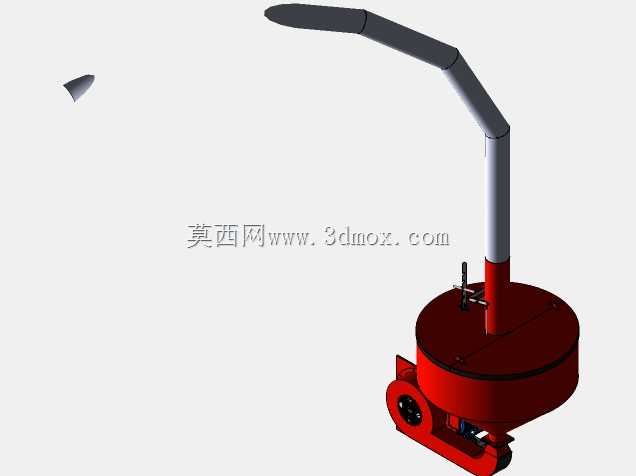

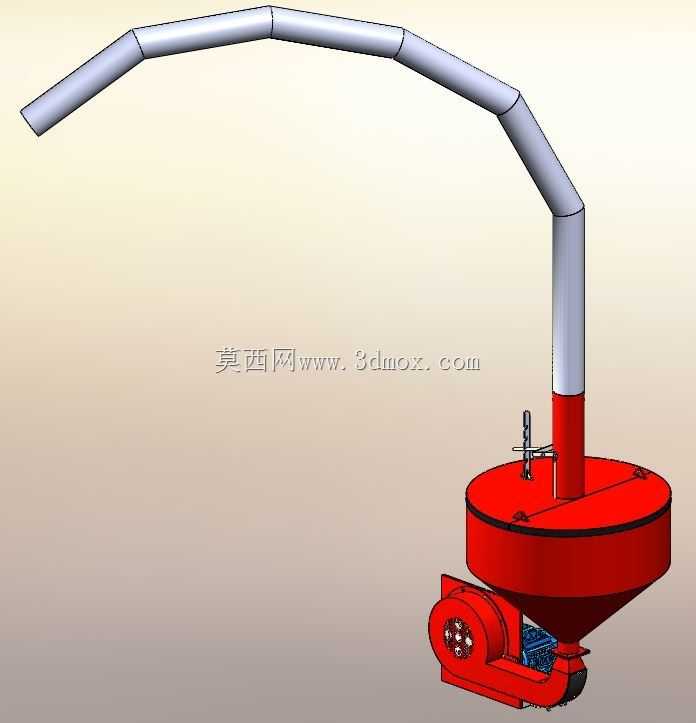

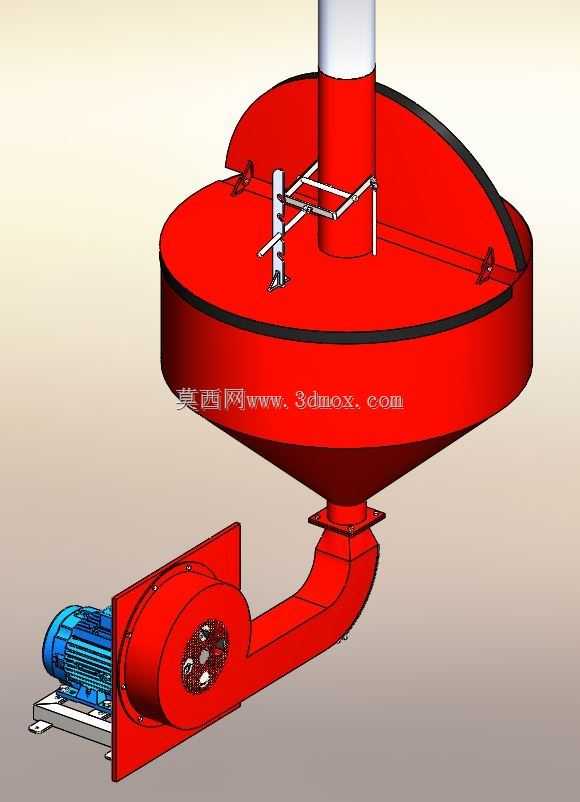

　　设备整体采用上部圆柱储料段加下部锥斗导料的立式结构，核心送风单元布置在锥斗侧下方，通过离心风机产生的高速气流在中心垂直输送管道内形成负压与正压组合的流场，将进入锥斗底部的谷物沿中心管道向上输送，区别于传统机械刮送、斗舀的输送形式，气流裹挟输送的过程中谷物与刚性构件的硬接触占比极低，能将玉米、小麦、稻谷这类易破碎粮种的输送破损率控制在极低水平，尤其适合种子粮、商品粮的转运作业，避免粮粒破损产生的霉变隐患与品级下降问题。

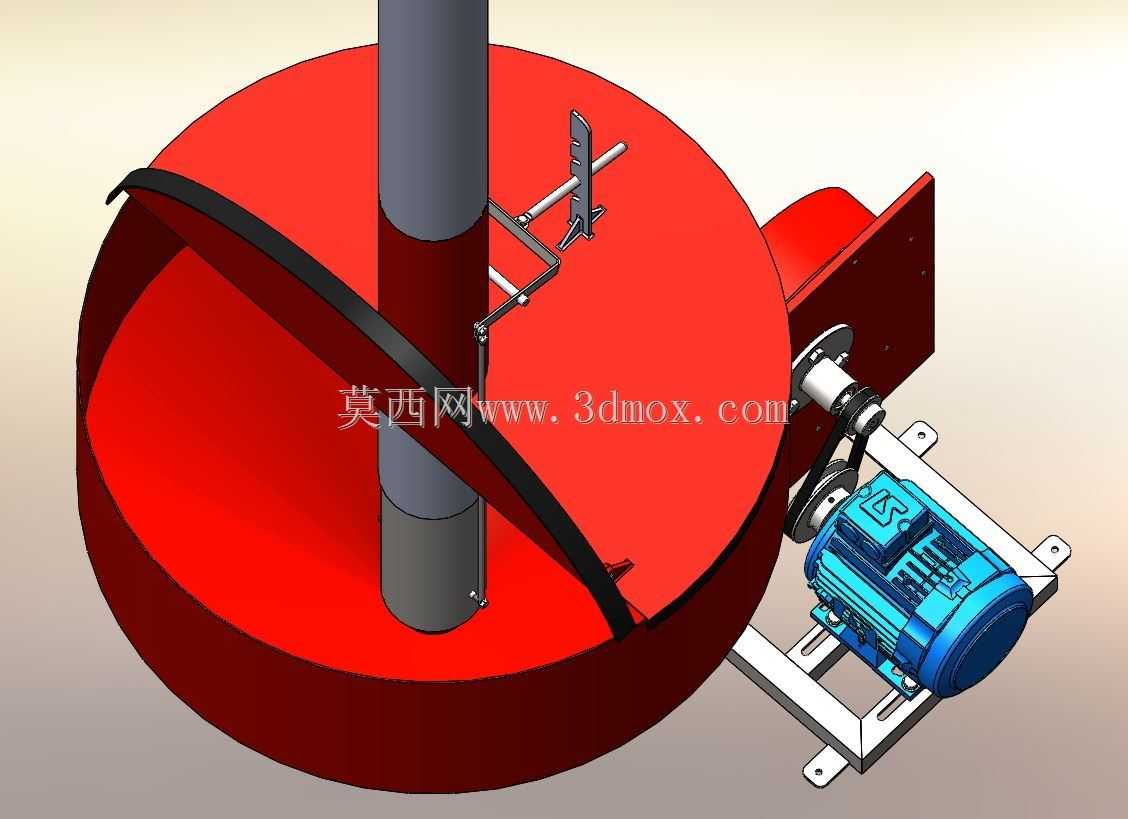

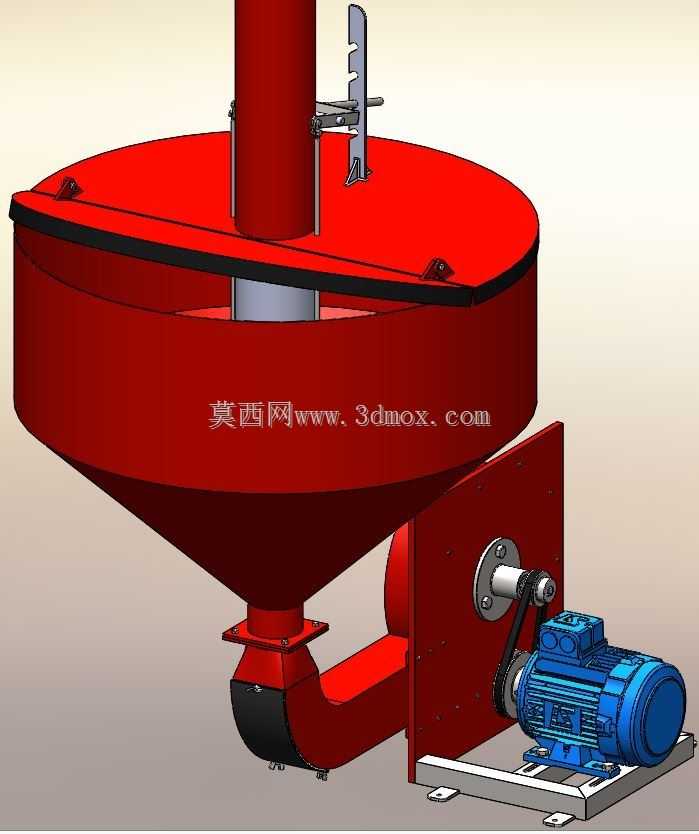

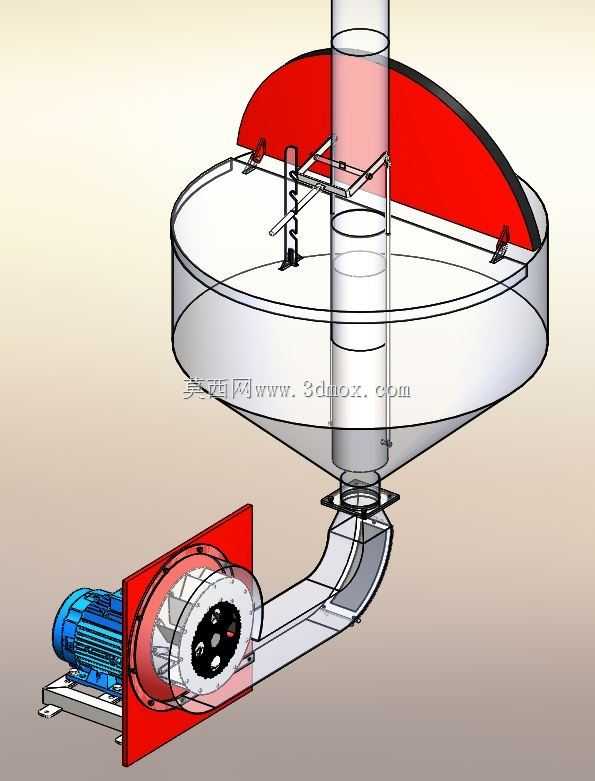

　　从结构设计逻辑来看，上部圆柱仓段的直径经过流场仿真校核，当谷物随气流到达上部仓室时，流道截面突然扩大导致气流速度骤降，粮粒在重力作用下自然下落汇集，气流则从仓顶的泄压过滤结构排出，避免携带粮尘外溢造成作业现场粉尘超标；仓顶设置的手动调节闸板机构，可根据输送谷物的容重、粒径调整中心管道的进料口开度，匹配不同粮种的最佳输送气固比，避免风量过大造成的能耗浪费，或是风量不足导致的管道堵料问题。下部锥斗的锥角设计充分考虑了散粮的自然休止角，所有与粮粒接触的内壁面均做圆弧过渡处理，不存在直角积料死角，设备停机后内部残留粮粒可完全排空，避免不同批次粮种混料，或是长期残留粮粒生虫霉变的问题，日常清理仅需打开锥斗底部的快开检修口即可完成，维护工作量远低于传统斗提设备。

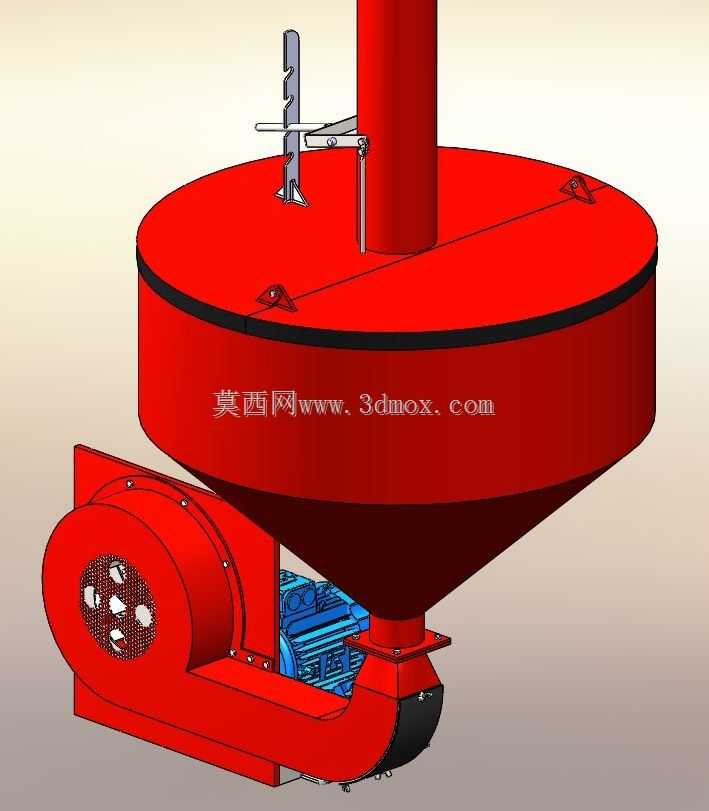

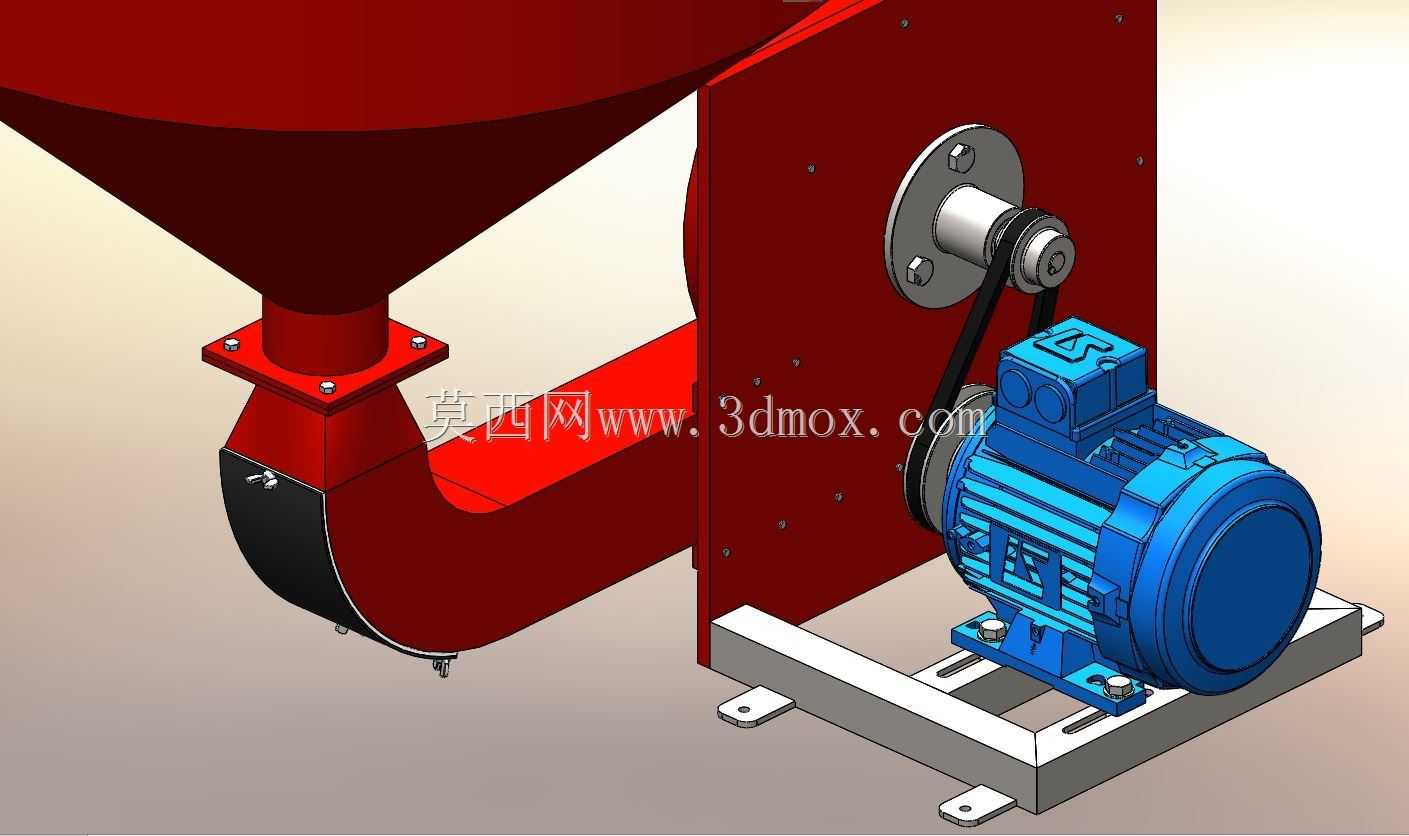

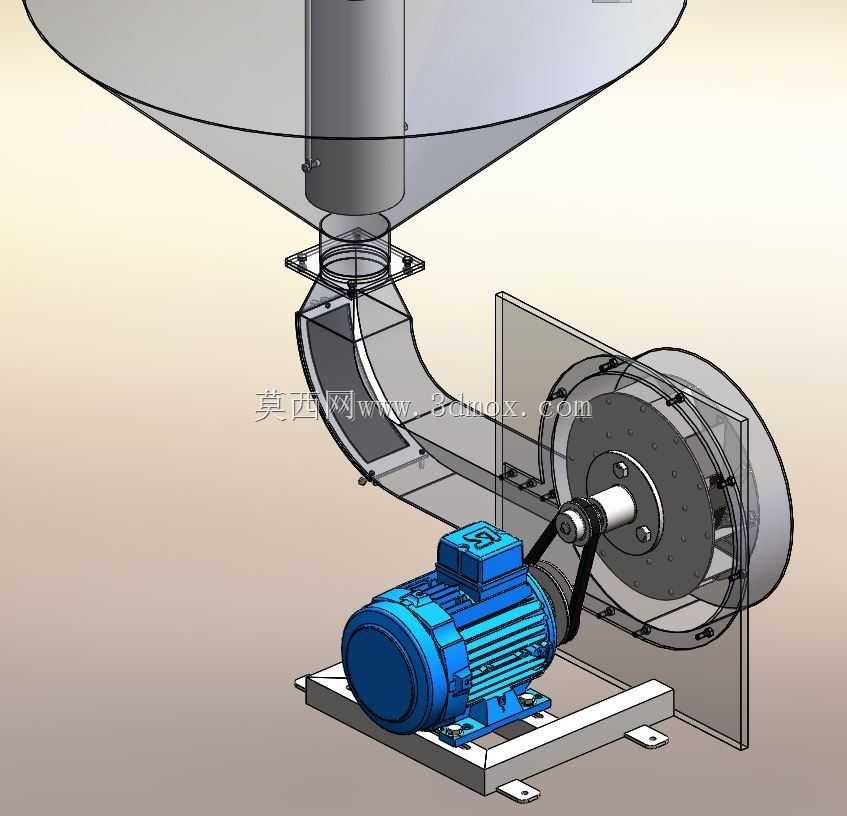

　　侧置的离心风机与电机采用同轴直联结构，省去了皮带传动的张紧维护环节，风机蜗壳的型线按照高压小流量的输送需求设计，可在中心管道内形成足够的动压支撑粮粒垂直抬升，风机进风口设置有防护网与风量调节挡板，可根据实际输送高度灵活调整输出风量。设备的安装边界方面，整体立式结构的占地直径仅需匹配上部圆柱仓段外径，周边预留不小于600mm的操作维护空间即可完成布置，中心输送管道的高度可根据实际提升需求做模块化拼接，单节管道采用快装法兰连接，无需现场焊接作业，可根据仓房高度、接料点位置灵活调整总提升高度，适配不同规模的作业场地。

　　在细节结构处理上，仓体与风机的连接风道采用渐扩过渡结构，避免风道截面突变造成的局部压损，降低风机的运行能耗；锥斗下部设置的出料口可直接对接后续的水平输送设备、计量设备或是粮流分配器，无需额外加装转接溜管；设备整体的承力结构通过仓壁的加强筋传递至下部安装底座，底座预留有地脚螺栓安装孔，可直接固定在混凝土地面或是移动式机架上，转场作业时仅需拆开中心管道的连接法兰即可完成拆分运输，适配粮食收购季多点流动作业的需求。

　　从实际使用的工况适配来看，该结构除了输送小麦、玉米、稻谷等主流粮种外，调整风机风量参数后也可适配塑料粒子、粉状饲料等其他散状颗粒物料的垂直提升作业，设备内部无往复运动的易损构件，日常运行仅需定期检查风机轴承的润滑状态、更换泄压口的防尘滤布即可，长期运行的维护成本远低于传统机械提升设备。在进行三维建模过程中，所有钣金构件的折弯半径、法兰连接孔位均按照实际钣金加工工艺要求设计，可直接导出工程图用于下料生产，运动干涉检查覆盖了闸板调节、检修门开合等所有操作环节，不存在安装与操作的结构冲突。
