N95口罩生产立式辊压成型设备结构

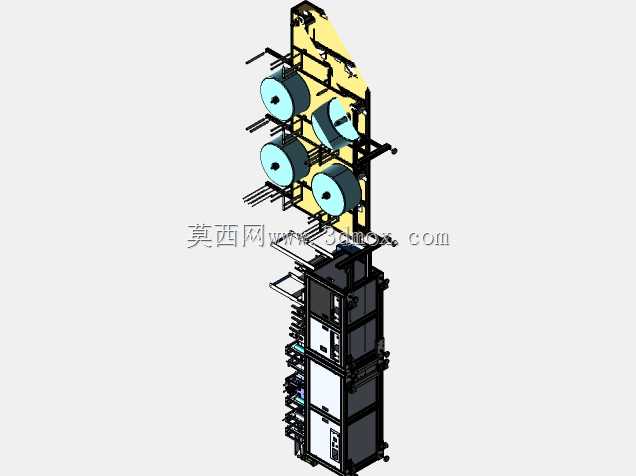

　　这套立式辊压成型结构主要服务于防护口罩生产环节的前段成型工序，在平面口罩转折叠定型的产线布局中，这类立式结构相比传统卧式排布能节省近40%的车间占地空间，尤其适合中小型卫品生产车间的紧凑布局需求。设备上层排布四组成型辊组，每一组辊轮都对应不同的折痕压合角度，从进料端开始，无纺布、熔喷布多层复合料带依次经过各辊轮的导向压合，逐步形成N95口罩所需的立体折叠轮廓，辊轮表面做了硬质阳极氧化处理，避免长期压合过程中粘黏布料纤维，也能减少料带走偏的概率。下层集成了机架支撑与电控安装腔体，所有辊组的驱动传动轴都通过同步带连接到下层的传动输出端，传动路径做了最短化设计，能减少传动过程中的间隙误差，保证每一段料带的压合位置精度控制在0.2mm以内，

　　避免后续焊耳环节出现对位偏差。设计阶段优先考虑了料带走料的顺畅性，上层辊组的安装支架做了可微调的腰型孔设计，调试人员可以根据不同厚度的布料组合，微调每一组辊轮的压紧间隙与倾斜角度，不需要整体拆卸模组就能完成适配调整，能大幅缩短换产调试的时间。设备的安装边界需要预留侧边1.2米的操作维护空间，正面预留0.8米的穿料操作空间，整体机架采用方管焊接后做时效处理，避免长期运行过程中出现机架变形导致的辊组错位，底部设置了可调脚杯，可以适应车间地面不平整的安装场景，调整水平后设备运行的振动幅度能控制在0.1mm以内，不会因为振动导致料带褶皱。辊组的排布高度参考了操作人员的站立操作高度，穿料位置距离地面1.1米，日常清理辊轮、

　　调整料带位置不需要踮脚或者借助登高工具，符合人机工程的操作要求。料带进入辊组前的导向架做了弧形过渡设计，避免锐角刮伤布料表层，影响最终成品的防护性能，每一组辊轮的两端都设置了限位挡圈，可以根据生产的口罩规格调整料带的通行宽度，兼容不同尺寸的N95口罩坯料成型需求。下层的电控腔体做了分层设计，强电与弱电走线分开排布，减少信号干扰，腔体门板设置了散热格栅，保证长期运行过程中内部电气元件的温度处于合理区间，不会因为过热触发停机保护。
