多工位自动组装检测一体化生产设备

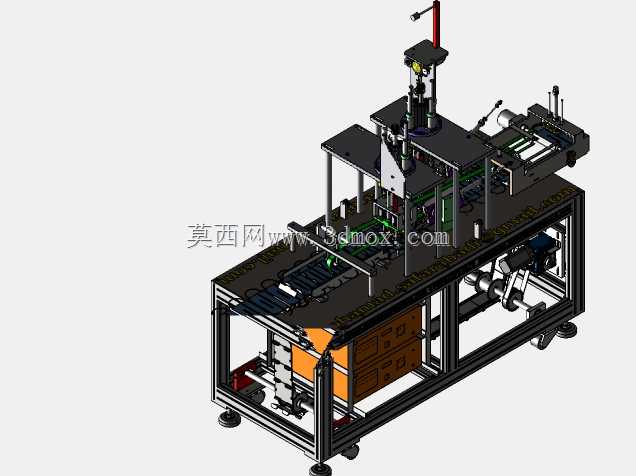

　　该设备主要面向3C电子、小型五金配件的批量组装检测工序，可直接接入现有车间流水线，完成工件上料、多工位压装、尺寸检测、不良品分拣、合格品出料的全流程作业，替代传统人工逐工位操作的生产模式，适配节拍要求在8-12秒每件的中小零件量产场景。设备整体采用欧标4040铝型材搭建主体机架，底部配置可调脚杯与福马轮，兼顾安装时的水平调节需求与短距离移位便利性，机架底部预留电气柜安装空间，可容纳PLC、伺服驱动器、电磁阀组等控制元件，布线时强弱电分离走型材内置槽，避免生产过程中线缆外露剐蹭、积尘的问题。设备上部沿输送方向依次排布上料工位、视觉检测工位、伺服压装工位、不良品剔除工位与出料工位，输送线采用同步带搭配定位载具的结构，

　　载具可根据工件外形快速更换，适配不同规格的扁平类、轴类小零件加工需求，输送线侧边安装光电传感器，实时反馈载具到位信号，确保各工位动作触发的位置精度。压装工位采用伺服电缸搭配压力传感器的配置，可实时采集压装过程的压力位移曲线，压装行程、压装压力可根据工艺参数灵活调整，压装头采用快换结构，更换不同压头即可适配不同压装点位的作业需求，压装工位上方配置安全光栅，操作人员误入作业区域时设备会立即暂停动作，避免安全事故。视觉检测工位配备环形光源与高清工业相机，可检测工件压装到位情况、表面瑕疵、尺寸偏差，检测数据可直接对接车间MES系统，实现生产数据的可追溯。不良品剔除工位采用小型气动拨杆，将检测判定的不合格工件拨入侧边的不良品收集槽，

　　合格品则沿输送线流入下一工序或直接进入收料盘。设计过程中充分考虑了设备的维护便利性，各工位的执行元件均采用外露式安装，无需拆解大量结构即可完成易损件更换，输送线的张紧机构设置在设备端部，日常维护时仅需松开锁紧螺丝即可调整同步带张紧度，设备各运动副均配置自动注油点，可按设定周期自动加注润滑脂，降低日常维护工作量。设备的安装边界预留了足够的操作空间，两侧预留600mm以上的维护通道，上部压装机构的最高点距离地面1800mm，适配常规车间的层高要求，进料口与出料口的高度统一设置为900mm，可直接对接车间现有高度的皮带线，无需额外增加过渡接驳机构。
