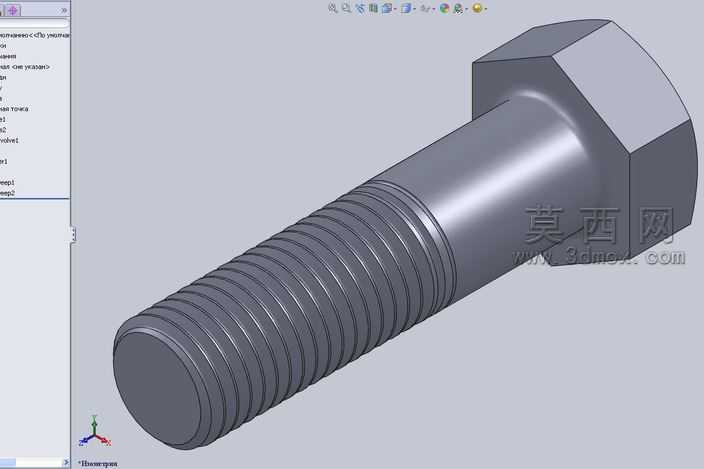

M12规格外六角螺纹螺钉高精度三维模型

本模型为符合GOST7805-70标准的M12×45规格螺钉三维建模成果，建模过程严格遵循标准件尺寸规范，先以草图绘制螺钉头部的正六边形外轮廓，通过拉伸凸台生成六角头基体，对头部与杆部衔接处做符合标准要求的倒角过渡处理，避免应力集中的结构缺陷。杆部建模阶段，先绘制光杆段与螺纹段的分界基准，光杆部分保证圆柱度公差要求，螺纹段采用螺旋线扫描切除的方式生成精准的三角螺纹牙型，严格匹配M12粗牙螺纹的螺距、牙型角参数，每一圈螺纹的牙顶、牙底都做了细微的圆角处理，还原真实机加工螺钉的工艺细节，避免建模中常见的尖锐棱边失真问题。材质渲染上选用高强度碳钢材质，调整金属材质的粗糙度、反射率参数，还原发黑处理后的金属哑光质感，螺纹表面的细微加工纹理通过凹凸贴图实现，六角头表面的冷镦加工痕迹也做了细节还原，让渲染效果贴近真实工业螺钉的视觉表现。结构设计上完整还原了螺钉的受力结构，六角头的对边尺寸、对角尺寸、头部厚度均严格对照标准参数，杆部末端的倒角角度符合装配导向要求，整体模型无破面、无重叠几何特征，所有特征参数可编辑，能够直接用于虚拟装配仿真、工装设计校核、产品装配干涉检查等场景，也可作为机械设计教学中标准件建模的参考案例，建模过程中对螺纹收尾部分的不完整牙型也做了真实还原，避免了全段完整螺纹的理想化建模误差，让模型更贴近实际生产的螺钉产品形态。
