五位欧标圆孔排插外观结构三维设计

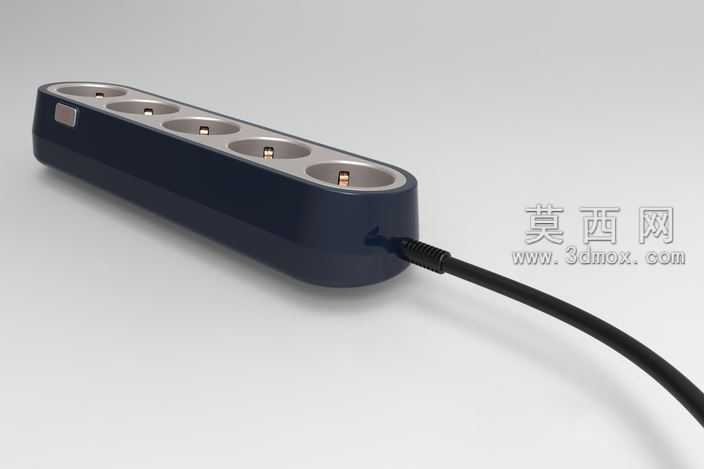

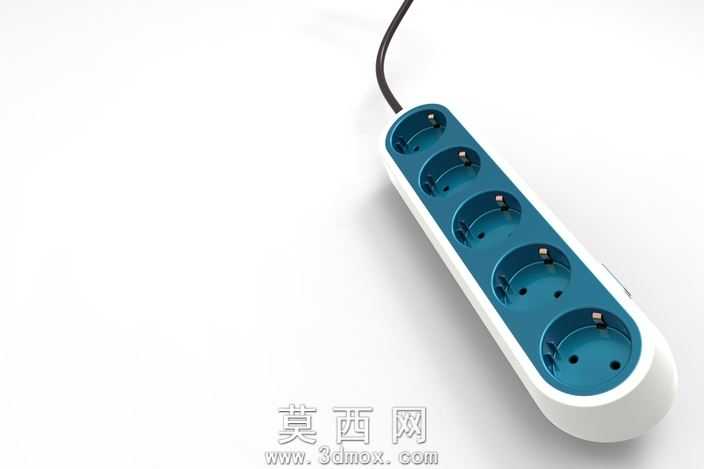

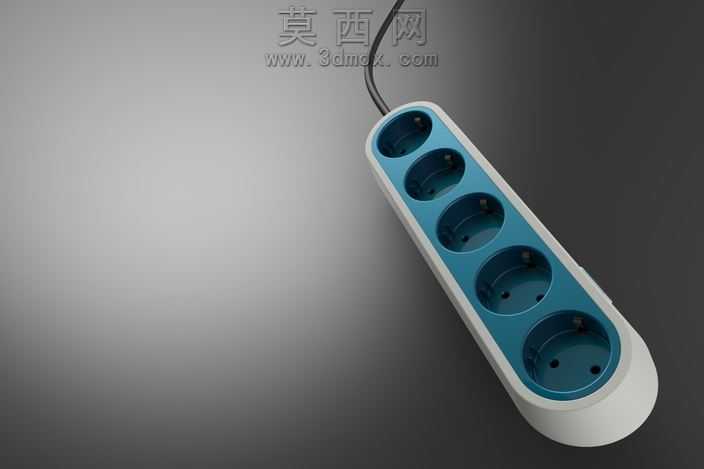

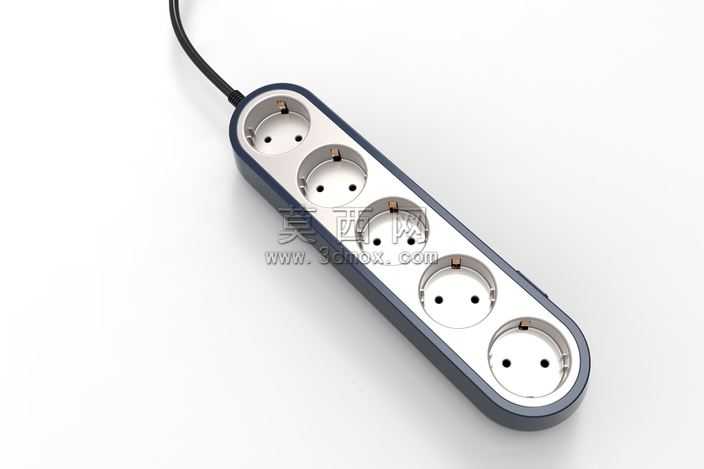

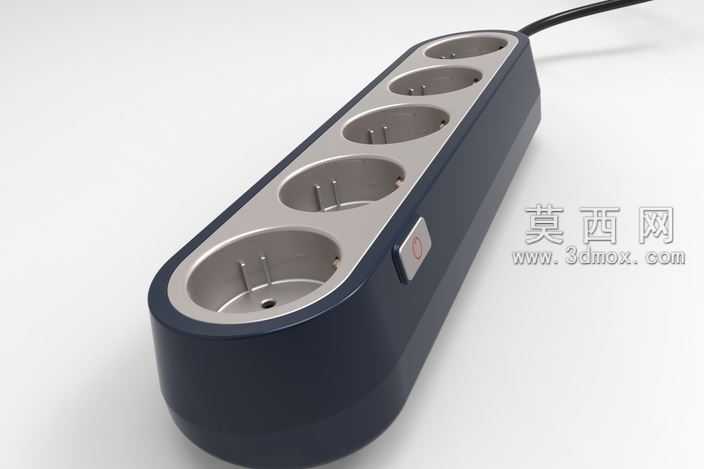

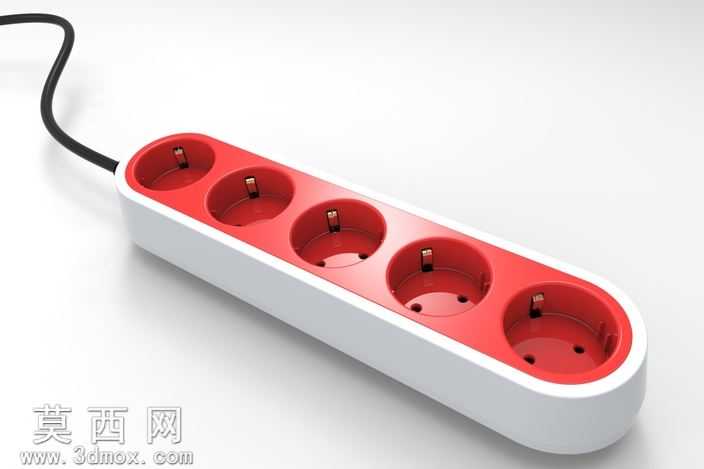

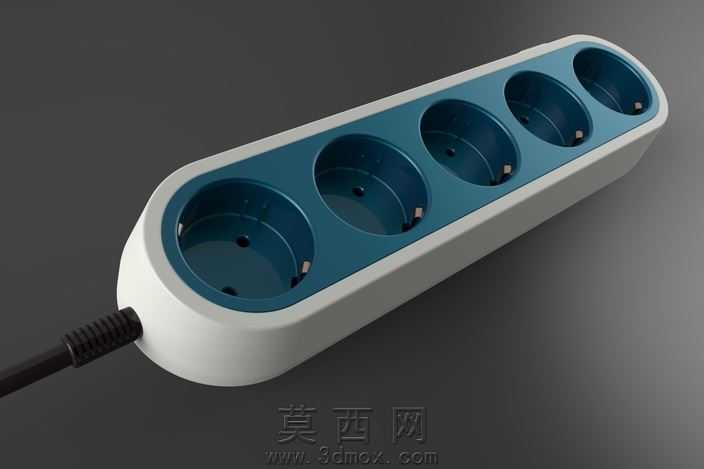

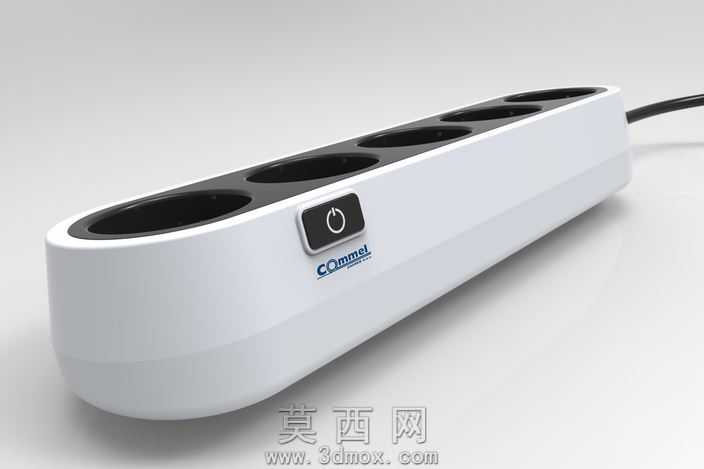

本作品为五位欧标圆孔排插的三维设计成果，建模阶段采用参数化建模逻辑搭建整体结构，首先以长条形圆角壳体为基础轮廓，精准匹配欧标电源插孔的标准尺寸参数，对五个等距排布的圆孔插孔位进行定位，每个插孔内部的接地、接零、接电金属接触片结构均按照实际五金件的形态做了还原，确保插孔间距符合日常使用的插头避让要求，避免相邻插头出现干涉问题。壳体部分做了双色分件设计，主体侧围为深色调哑光壳体，顶面插孔承载面板为浅金属质感饰板，两种部件通过卡扣结构实现装配，建模时预留了合理的装配公差间隙，还原真实产品的装配逻辑。排插侧面设置了带指示灯的船型电源开关，开关按键做了微凸的弧面处理，贴合手指按压的操作触感，尾部的电源线出线位置做了防弯折的护套结构建模，模拟真实电源线的出线防护设计，避免线材反复弯折出现断裂问题。渲染阶段采用工作室柔光布光方案，主光源从侧上方45度角投射，打出壳体的立体轮廓，辅助光源补亮暗部细节，避免插孔内部出现死黑区域，材质设置上，深色调侧围壳体采用哑光磨砂塑料材质，调整粗糙度参数模拟真实家电外壳的细腻磨砂质感，顶面金属饰板采用拉丝金属材质，添加细微的横向拉丝纹理与弱反射效果，还原金属面板的精致质感，开关按键采用半透明磨砂PC材质，内部指示灯区域做了微弱的自发光效果模拟通电状态，电源线采用哑光橡胶材质，还原线材的柔韧质感。设计思路上围绕家用桌面、墙面取电的使用场景，整体采用圆润无棱角的长条造型，避免尖锐边角带来的磕碰风险，五位插孔的排布长度经过测算，既保证足够的接电扩展能力，又不会占用过多的桌面或墙面空间，分色设计打破传统排插单一配色的单调感，兼顾实用性与外观的简约美观性，所有结构细节均参考市售成熟排插的结构逻辑做还原，建模过程中对壳体壁厚、内部元器件容纳空间做了合理预留，确保模型结构符合实际产品的生产可行性，插孔的金属接触片做了弹性弯折的形态设计，还原真实插座内部夹片的结构特征，整体模型布线规整，曲面过渡顺滑，无破面、错面等建模问题，可用于产品外观展示、结构参考等场景。
