内螺纹连接手轮式截止阀三维建模作品

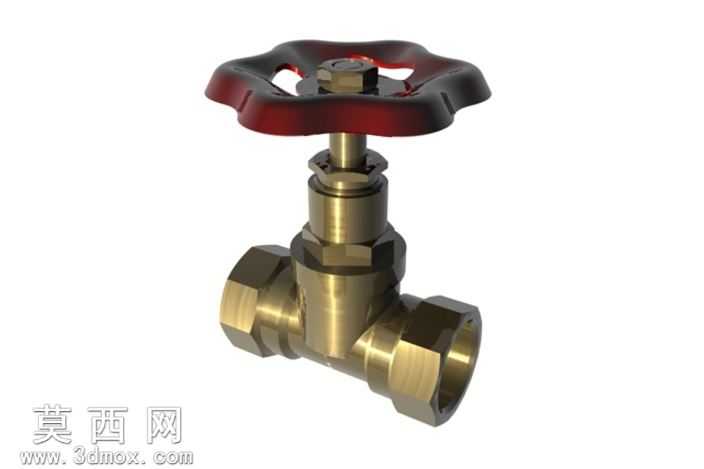

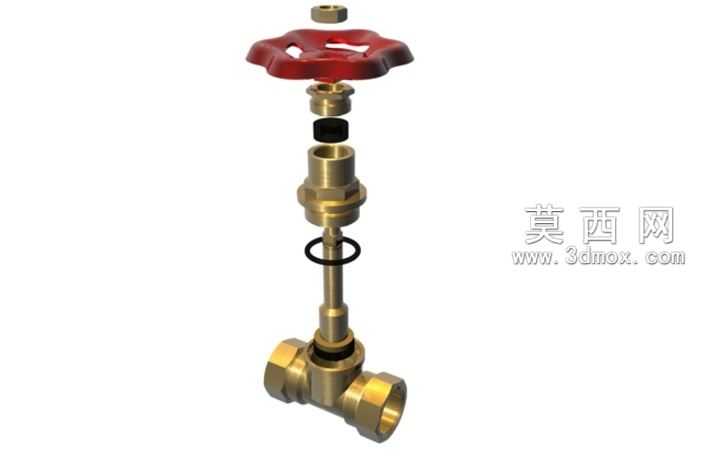

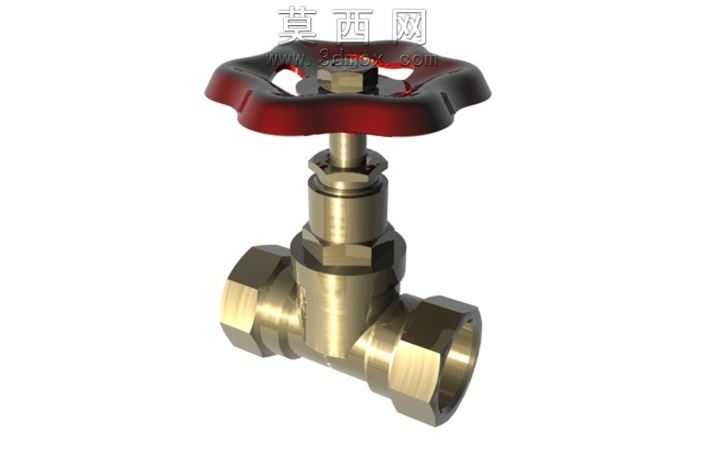

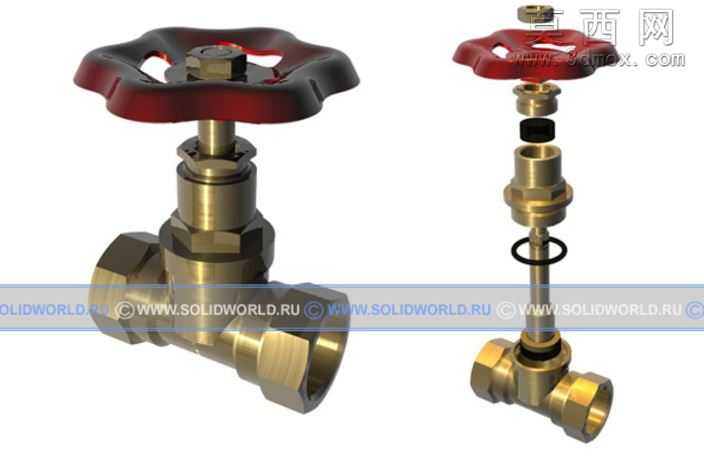

本作品为手动内螺纹截止阀的三维建模成果，建模过程严格遵循民用管路截止阀的通用结构比例，先通过草图绘制勾勒出阀体的对称轮廓，以旋转特征生成阀体的主体基础结构，阀体两端的内螺纹连接段采用六角外形设计，建模时通过拉伸切除配合螺旋线扫描生成标准内螺纹特征，同时还原六角部位的倒角与棱边过渡细节，避免尖锐棱角带来的不真实感。阀杆部分采用同轴心装配结构设计，分别建模出阀杆的光杆密封段、螺纹传动段以及顶部与手轮配合的连接方榫，各段之间的退刀槽、过渡圆角均按照机械加工的常规工艺要求还原，保证结构符合实际加工逻辑。手轮部分采用轮辐式手轮结构，先绘制手轮的外轮廓与中心安装座草图，通过拉伸生成基础实体后，对轮缘部位做圆弧过渡处理，表面赋予红棕色哑光烤漆材质，还原传统工业手轮的外观质感；阀体与阀杆的金属部位分别赋予不同的金属材质，阀体采用黄铜质感材质，调整材质的反射率与粗糙度参数，还原黄铜锻压件的半哑光金属光泽，阀杆部位采用亮面镀铬金属材质，突出阀杆加工面的光洁质感，手轮与阀杆连接的压紧螺母同样做金属材质区分，还原镀锌紧固件的外观特征。建模过程中对阀门的内部密封结构做了简化还原，保留阀瓣与阀座的配合面结构，可直观展示截止阀的截断工作原理，各零部件之间的装配间隙按照实际装配公差预留，避免出现零部件干涉的问题，整体模型装配完成后添加环境光源，通过三点布光法突出金属部件的光影层次，手轮的红色与阀体的黄铜色形成鲜明视觉对比，渲染输出的效果图可清晰展示阀门的整体外观与各部位结构细节，模型结构完整，各部件可单独拆分用于装配演示或结构拆解教学，能够直观呈现手动截止阀的典型构造特征。
