工业产线物料输送及配套机架结构设计

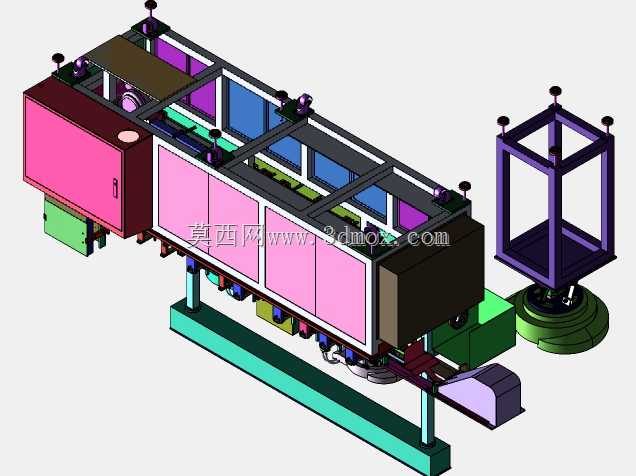

　　这套结构主要面向离散制造车间的工序间物料转运场景，适配多工位并行的加工产线布局，可衔接上游加工单元的出料端与下游检测、包装工位的进料端，解决不同工序间存在的高度差、工位间距不匹配带来的物料流转卡顿问题。从结构布局来看，主体采用分段式铝型材拼接框架作为承载基体，侧部设置多组可调式支撑脚座，可根据现场地面平整度调整整体水平度，单段框架的安装边界预留了15mm的调节余量，适配车间地面±10mm的平整度误差，无需额外做地基处理即可完成快速部署。设备的输送段采用模块化舱体设计，侧部的防护舱板采用快拆式卡扣连接，日常维护时无需拆卸整体框架即可打开舱门调整内部的传动组件，舱板表面做了哑光喷塑处理，避免车间强光反射对操作人员视线造成干扰。

　　配套的独立机架单元采用方管焊接成型，底部设置回转支撑结构，可根据产线换型需求调整工位朝向，机架顶部预留了标准安装孔位，可直接搭载视觉检测、扫码识别等功能组件，无需二次打孔加工。设计过程中优先考虑了产线的扩展性，主体框架的型材槽位全部预留了T型螺母安装空间，后续新增工位、加装辅助组件时可直接沿型材槽位固定，无需对原有框架做切割焊接改动。输送面的高度设置在850mm，匹配多数人工操作工位的舒适作业高度，同时兼顾AGV接驳的高度要求，设备整体宽度控制在1200mm，预留了车间主通道的通行空间，相邻设备的对接端设置了导向过渡板，避免物料在衔接位置出现卡滞、掉落问题。底部的走线槽沿框架侧边一体化布置，动力线缆、信号线缆可分槽敷设，

　　避免强弱电信号干扰，槽体预留了出线孔位，可根据现场接线位置灵活调整出线方向。整套结构的受力点经过载荷校核，主体框架可承载每米80kg的均布载荷，适配多数中小型工业零部件的输送需求，侧部的可调式限位组件可根据物料的外形尺寸调整导向宽度，适配不同规格产品的混线生产需求，无需更换整套输送结构即可完成产线换型调整。
