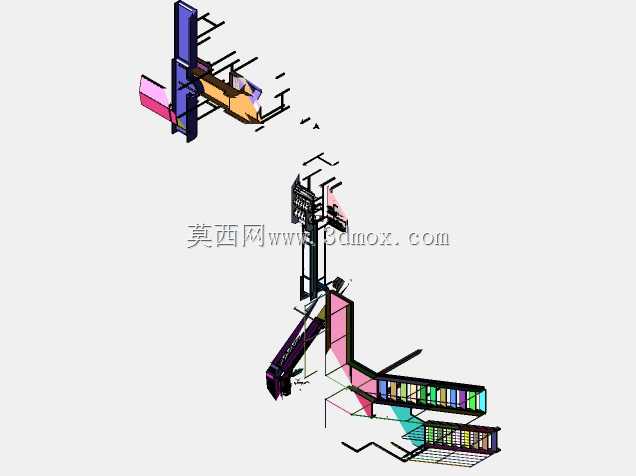

散料输送转接落料抑尘导流装置结构

　　这套结构主要应用在带式输送机的转接落料点位，也就是不同高度、不同走向输送线的物料衔接位置，常见于矿山、煤炭、港口散货堆场、建材骨料生产线的输送系统中，解决散料转接过程中出现的物料偏载、落料冲击过大、粉尘外溢、输送带异常磨损的常见工程问题。从结构布局来看，整体采用多段折线式导流通道设计，没有采用传统直落式的溜槽结构，而是通过分段的导流板将物料的下落轨迹从垂直自由落体调整为沿导流面的滑移下落，大幅降低物料接触下级输送带时的垂直冲击动能，避免大块物料直接砸伤输送带覆盖层，同时也能减少物料下落过程中裹挟的空气量，从源头降低诱导风带来的粉尘扩散问题。结构的安装边界需要匹配上下两级输送带的中心距、带宽以及落料高度，

　　上部接料口对准上级输送机的头部滚筒卸料轨迹落点，保证物料离开上级输送带后能精准进入导流通道的起始段，不会出现撒料问题；下部出料口的导料段延伸至下级输送带的承载段上方，出料方向与下级输送带的运行方向保持一致，出料速度与带速匹配度较高，避免物料落至输送带时出现相对滑动造成的磨耗，也能防止物料落点偏斜导致的输送带跑偏问题。设计过程中针对不同粒径、不同安息角的散料做了导流角度的适配，每一段导流板的倾角都大于对应输送物料的滑动摩擦角，避免湿黏物料在导流板上积料堵料，同时在导流通道的弯折位置设置了缓冲存料区，让部分细料留存形成料磨料的保护层，减少物料直接对金属结构板面的冲刷磨损，延长结构的整体使用寿命。侧边的密封结构配合导料槽的密封胶皮，

　　可以将落料过程中产生的粉尘封闭在通道内部，配合现场的除尘风口设置就能达到很好的抑尘效果，不需要额外增加过多的除尘风量就能满足现场的环保要求。整个结构的支撑框架采用型钢焊接成型，与现场输送机的机架、中间架预留的安装点位匹配，安装时不需要对原有输送机架做大规模的改动，适配性较强，可针对不同带宽、不同输送量的带式输送机做参数调整，覆盖从轻型粮食输送到重型矿石输送的多种工况。
