锥斗式直线送料分料执行机构

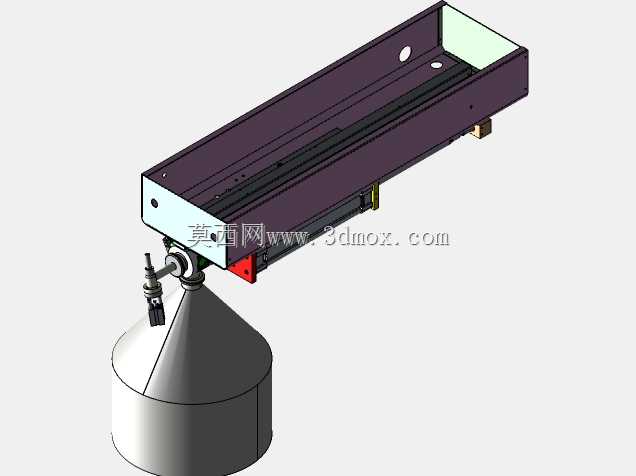

　　这套机构常见于小规格五金件、塑胶颗粒、小型电子元器件的整列送料工序，多搭配振动盘、计数传感器使用，承担物料暂存后定量输送至下一工位的功能，在3C电子装配、小五金冲压连线、紧固件分选包装产线中应用广泛。从结构设计来看，长条形主体采用箱式焊接框架作为承载基体，内部集成直线运动副，驱动端布置在框架侧下方，通过曲柄连杆结构将旋转运动转化为滑台的直线往复动作，滑台末端连接出料控制阀芯，可精准控制锥斗料仓的出料通断与单次出料量。锥斗料仓采用上圆柱下圆锥的结构设计，锥角设置为32度，适配绝大多数流动性较好的散状小物料，避免物料在仓内架桥卡滞，料仓与上方滑台出料口采用法兰式连接，安装时可根据产线布局调整出料口朝向，适配不同方向的接料工位。

　　安装边界方面，整套机构主体框架长度约为820mm，宽度180mm，高度方向含料仓总高约650mm，框架背部预留4个M10的安装孔位，孔位间距为700mm*120mm，可直接固定在型材机架的安装平面上，不需要额外制作转接安装板。设计过程中优先考虑了运动部件的维护便捷性，直线导轨采用侧装式结构，拆下端部挡板即可抽出滑块进行润滑保养，驱动端的关节轴承位置预留了注油孔，日常维护不需要拆解主体框架。阀芯与料仓出料口的配合间隙控制在0.2mm，既保证运动顺畅无卡滞，又能避免小尺寸物料从配合缝隙漏出，针对粒径小于1mm的物料，还可在阀芯位置加装聚氨酯密封垫，进一步提升密封性能。整套机构的运动行程可通过调整曲柄的偏心距实现，行程调节范围在0-50mm之间，可匹配不同单次出料量的工艺需求，最高往复运动频率可达120次/分钟，能够满足中高速产线的送料节拍要求。
