手摇式精密直线进给滑台结构设计

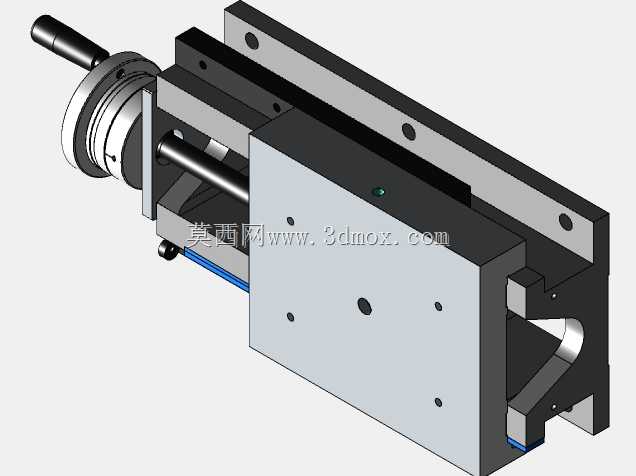

　　这款手动直线滑台常被应用在小型专机的进给工位、工装夹具的位置调节环节，也可作为教学演示教具的机械执行部分，在没有气动、电动动力配置的简易加工、检测设备上十分常见，比如小型台式钻床的工件进给调节、光学检测设备的镜头位置微调、工装治具的多工位手动切换场景，都能见到这类结构的身影。从结构设计逻辑来看，这款滑台采用了燕尾槽加线性光杆的复合导向形式，底座部分的燕尾导轨承担主要的倾覆力矩承载，平行布置的光杆则辅助保证滑动过程的直线度，避免滑台移动时出现卡滞、偏摆的问题，手轮端集成了刻度环，操作人员可以通过刻度读数精准控制进给量，满足小行程范围内的精密位置调整需求。滑台的滑动台面预留了成组的安装螺纹孔，可直接固定待加工工件、

　　检测探头或者其他执行元件，底座的安装边同样布置了沉头安装孔，能够通过螺栓直接固定在设备的安装基准面上，不需要额外设计转接板，降低了配套设计的工作量。设计过程中，手轮的操作力矩经过匹配计算，普通人单手即可轻松完成进给操作，不会出现操作费力或者滑台自行窜动的问题，丝杠副采用梯形螺纹设计，具备一定的自锁能力，调整到目标位置后不需要额外增加锁紧机构即可保持位置稳定，当然如果是负载较大的振动工况，也可以在滑台侧面加装锁紧螺钉，进一步固定滑台位置。从安装边界来看，滑台整体为长方体布局，手轮伸出端的长度需要在设备布局时预留足够的操作空间，避免手轮转动时与周边结构发生干涉，滑台的行程范围由内部丝杠的有效长度决定，两端设置了硬限位结构，

　　防止操作时滑台超程脱出，日常维护时只需要定期在燕尾导轨和光杆表面涂抹润滑脂，即可长期保持滑动顺畅，梯形丝杠的磨损速度较慢，在手动操作的低频次使用场景下，整体使用寿命可以达到数年之久。这类手动滑台相比电动滑台成本更低，不需要配置驱动器、电源等配套部件，安装调试简单，对使用环境没有特殊要求，在小批量非标设备设计、老旧设备改造、实验室自制试验装置的场景下，是性价比极高的直线进给方案，结构上没有复杂的特殊零件，所有零部件都可以通过常规的机加工工艺完成制作，加工难度低，装配时只需要保证导轨面的平行度、丝杠与导轨的同轴度，即可达到预期的运动精度。
